Onderwerp: Elektronisch schakelpaneel

Gaaf project! Dit is mooier en slimmer dan wat er door prof. werven wordt gemaakt.

Wow mooi gemaakt zèg!
Een vraagje:
Mijn buurman werkt bij Toyota service en is onderhoudsmonteur voor o.a. 24/7 zelfrijdende heftrucks in distributiecentra. Hij gaf aan dat 90% van zijn klussen het uitvallende elektra en ectronica betreft. Mechanisch zo geeft hij aan hebben we inmiddels zoveel kennis opgedaan en is controleerbaar dat we problemen goed voor zijn. Maar bij electronica is dat nog zeker niet het geval. Het is ook niet zichtbaar.
Je schrijft:Aswin schreef :
Is een systeem zoals je hebt gebouwd, en ook Roozeboos bouwt praktisch ook zo te maken dat met één handeling de elektronica kan om/uitschaken naar handmatig? Of misschien beter andersom, de elektronica ingeplugd kan worden op een manual systeem? Of wordt het dan onwerkbaar en is het of/of?

Ja dat kan allemaal.

Scope, mijn out bordjes hebben deelbare connectoren. Met een contra connector kan je dus in 3 seconden overschakelen naar de geen_electronica modus.
Omdat ik de hardware allemaal zelf ontwerp, kan ik het extra robuust maken, passend voor de omstandigheden aan boord.
Dit wordt nog wel eens onderschat.

pasteboard.co/IRA9Z90.png



Ik had het idee om een twee poort`s switch te gebruiken. Een kant rechtstreeks (gezekerd) op de verbruiker. De andere poort loopt via een relais die door de pi wordt gecontroleerd.
Zo kan het geautomatiseerde buiten spel worden gezet.

Aswin schreef :
Net zoiets als dat beroemde lampje in een koelkast
Ad

KolonelP schreef :
Ja zo doe ik dat ook:

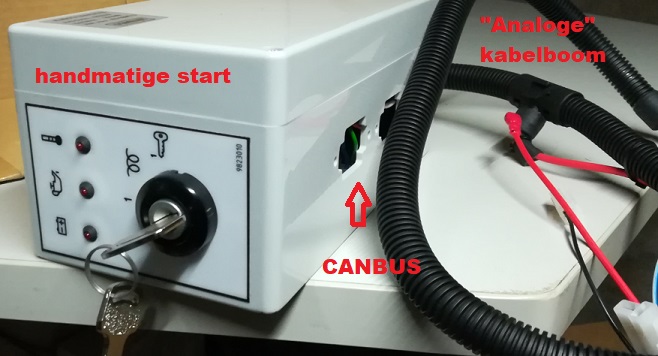

Hier een voorbeeld van manuele motor aansturing als de canbus uitvalt of niet aanwezig is kan er gewoon handmatig gestart worden dit is meteen een converter van een "analoge" motor naar digitaal (sorry geen betere foto nu voorhanden)

Iedereen die er niet zoveel verstand van heeft onderschat jou en dat is ruim 90$ van de zeilers
Daarom moet je het met panklare simpele jip en janneke taal allemaal heel duidelijk maken wat je doet en waar je rekening mee houd

roozeboos schreef :

peter1 schreef :
Ja, ik weet er nog heel weinig van dus Jip en Janneke taal...graaaaaag zelfs:) En graag Jip en Janneke oplossingen, interfaces, designs!
Vreselijk boeiend al die mogelijkheden!

Wat gebeurd er nu als het stuk gaat?

WADnWIND schreef :
Niks

Als de bediening uit valt dan zijn de ralais heel toegankelijk, ik hoef dan maar enkele draadjes om te patchen om stroom op de belangrijkste componenten te krijgen. Een noodschakelaartje is ook zo gemaakt, zal er eens over denken.

Daar wordt over nagedacht dus!

Hierbij een update over het elektronisch schakelpaneel. Het heeft afgelopen jaar zonder enig probleem gefunctioneerd. Maar ik was niet helemaal tevreden over de relaisboorden. Elk kanaal had zijn eigen ingang en uitgang en moest ook nog eens gezekerd worden. Dat leidde tot een grote hoeveelheid kabels achter het paneel. Nu bleek Rozeboos een eigen schakelboordje te hebben ontwikkeld op basis van 70A Mosfets met een centrale ingang. Bovendien kon dat boordje ook nog eens het stroomverbruik meten. Ook bieden de boordjes de mogelijkheid om direct vanaf het boord te schakelen mocht de bediening uitvallen. En als ook het boord zelf uitvalt zijn de uitgangen eenvoudig direct op met de ingang te verbinden. Twee niveau's van fail safe dus. Ik heb er een besteld en een proefopstelling gemaakt. Ik heb mijn programma herschreven om met het boord te kunnen omgaan en heb in mijn enthousiasme enkele functies toegevoegd. Het scherm biedt nu de volgende functies:
- aan en uitschakelen van maximaal 32 kanalen
- inzicht in stroomverbruik
- inzicht in totaal stroomverbruik
- per kanaal instelbare overspanningsbeveiliging
- flexibel menu dat op lokatie kan worden aangepast.

Alles touch screen te bedienen.

In mijn proefopstelling werkt alles naar behoren. Nu is het even kijken hoe de Corona situatie zich ontwikkelt voordat ik plannen maak om het in de boot in te bouwen.

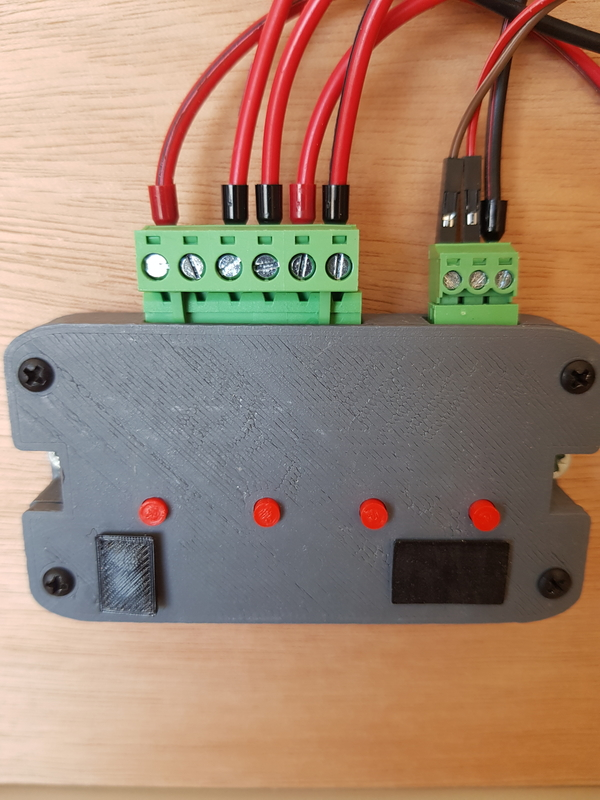

Het schakelboord van Rozeboos.

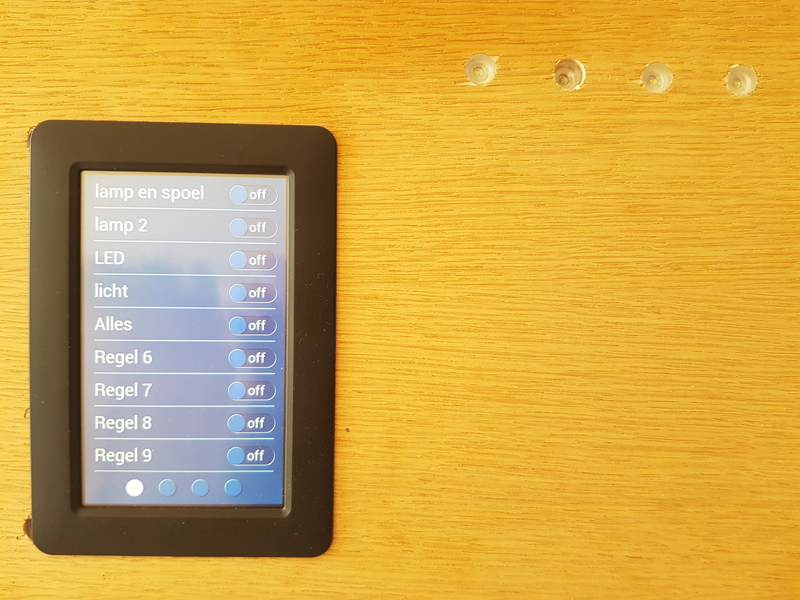

Het schakelmenuu

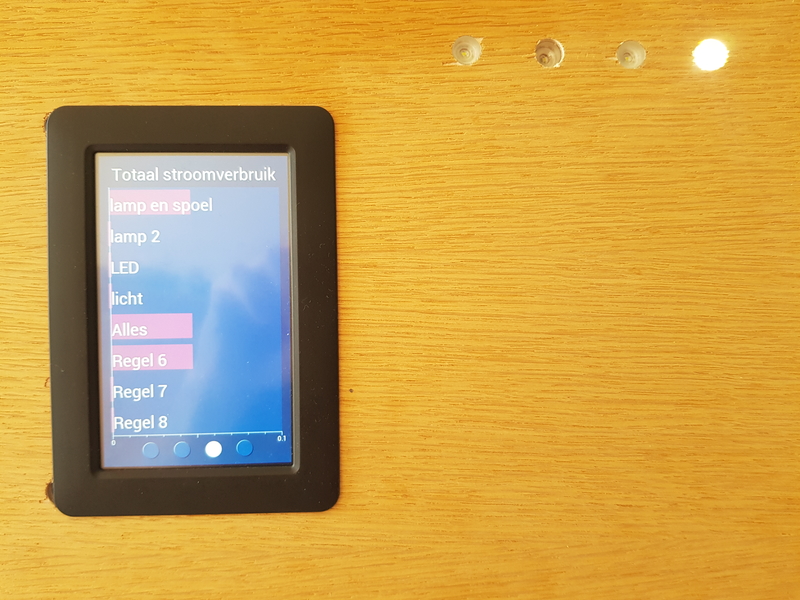

Het totaal verbruik

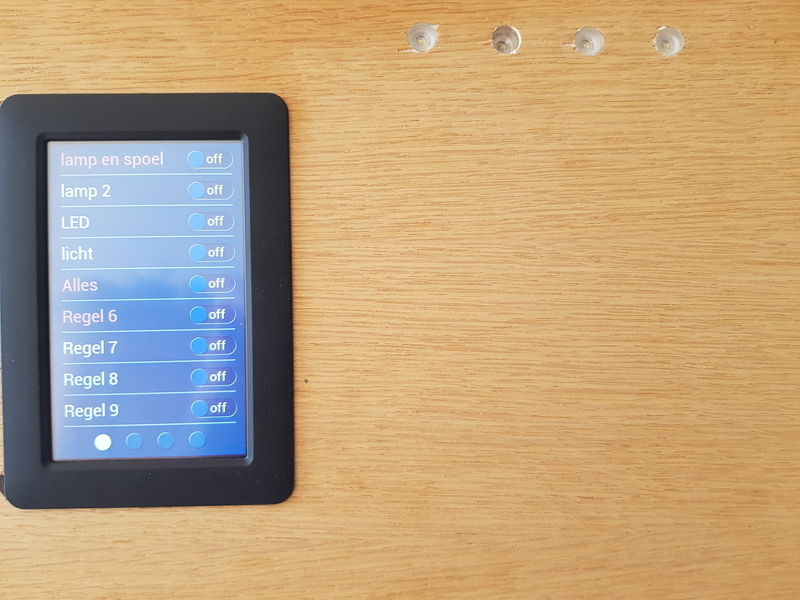

De overspanningsbeveiliging actief. De rode menu itms zijn automatisch uitgeschakeld.

Netjes hoor!
Zelfde grafische controller als in de multiview zo te zien

Netjes , dat wil ik ook

Dat ziet er netjes uit zeg! Ik moet ook nog aan een update voor mijn schakelpaneel, ga t zeker eens bekijken!
