Onderwerp: Raspberry Pi4 is uitgekomen

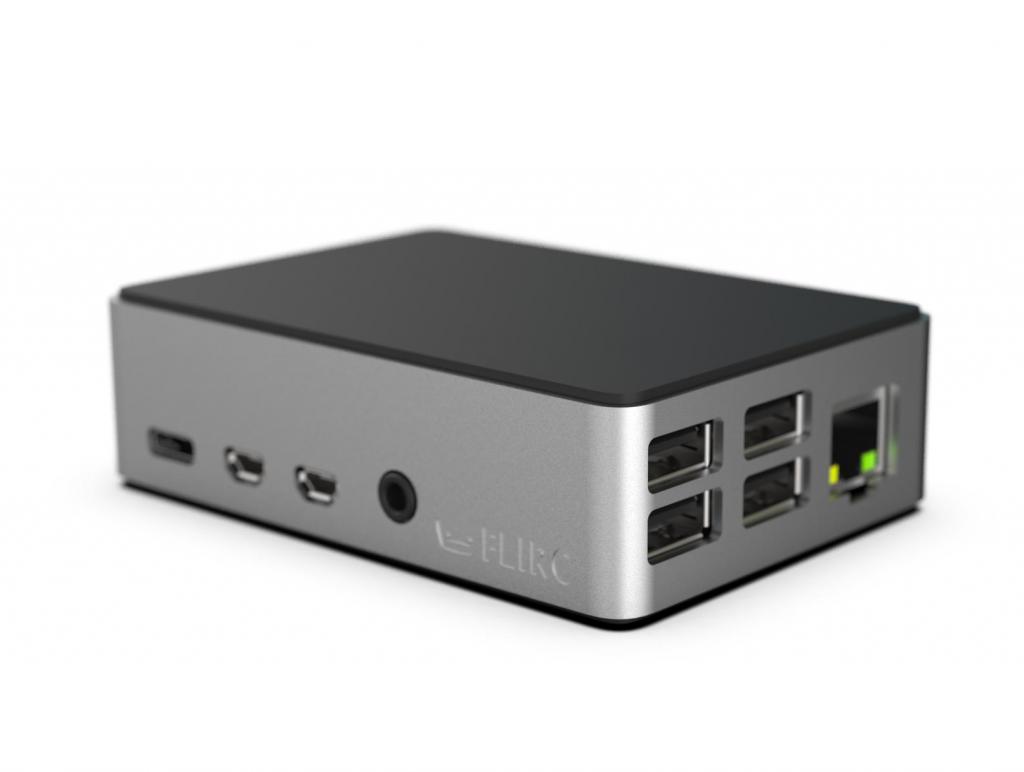

De aluminium Flirc kastjes voor de Pi4 komen nu ook snel beschikbaar. Leverancier Flic.tv verwacht de eerste verzending in 2 a 3 weken.

Zeker met meer warmte van de processor is zo'n Flirc kastje een prima oplossing.

Kastje kost in de VS $ 11,-.

Bij deze kastjes zit de processor via geleidend kussentje op een pilaar
verbonden met aluminium huis.



Maar even wachten om mijn RPI3 kast aan te passen voor de RPI4.

Bram

Overigens door toepassing van het plastic deksel blijft de wifi gewoon werken. Hier nog even de binnenzijde. De verbinding met de pilaar en de processor is via een thermisch geleidend kussentje.

brambo schreef :
Dank voor de updates! Enig idee of de Flirc geschikt is / gemaakt kan worden voor een HAT (Moitessier) ?

Het gebruik van een hat lijkt me in deze Flirc behuizing niet mogelijk!

Nogmaals heeft iemand in onze toepassing een CPU load van 100% ?
Heeft iemand last van throttling?

Gewoon pi koelichaampje van een paar cent helpt ook als je preventief dan toch iets wenst te doen.

Als je zo'n hat koopt dan gebruik je toch ook openplotter (anders zie ik daarvan geen toegevoegde waarde), die werkt ook nog niet op de pi4.

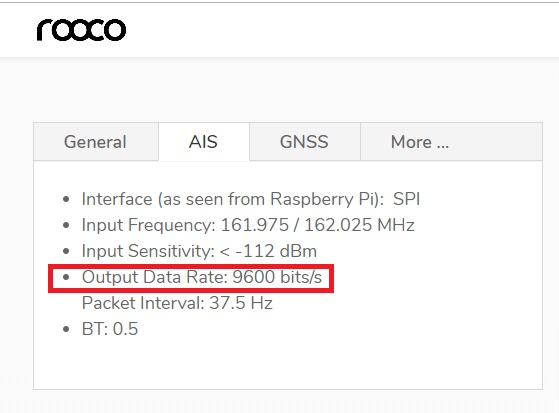

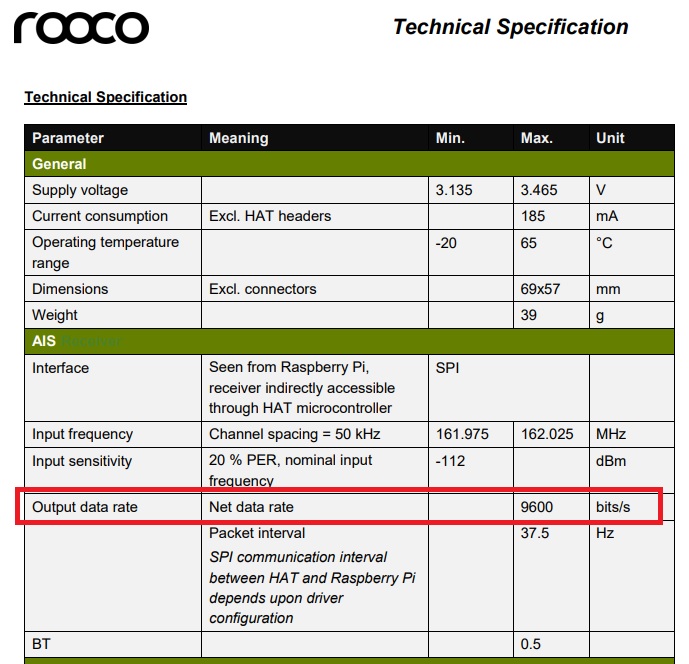

Trouwens "dual channel AIS receiver" 9600 baud? Dat is dus dan een switching en geen echte dual!

Zeilprutser schreef : De AIS/GPS openolotter HAT moet je ietsjes modificeren voor de Pi4. Op de 4 zit de eth. connector ietsjes opgeschoven, en past de HAT niet meer. Even voorzichtig met de vijl er langs en het past weer. (En schijnt ook te werken op de 4)

Waar haal jij dualchannel 9600baud vandaan?? Die HAT is echt dual en 38400. (En erg gevoelig )

rooiedirk schreef :

Dirk, dank voor de info.
Prutser: Ik heb geen 100%CPU toepassing, maar vanwege het kompas in de HAT moet ik het ding fixeren, en dan is het fijn als de koeling meteen voor een deel is gedaan.
Verder kan het me bijster weinig schelen hoeveel baud de dual of switching ais is- ik zie op tijd dat een pontje het IJ gaat oversteken- (zels al lig ik in de haven van Edam). Heeft me al een paar keer aardig geholpen, en ben erg blij met het ding.

Zie je wel, je moet niet alles geloven wat op het internet staat. Een fout(je) in de specs. Is echt 38400. Draait hier nu met zo'n 300 targets plus gps data. Een ware data flow van ongeveer 12 á 13000 baud. Dat zou niet kunnen met met slechts 9600 bandbreedte.

Gelukkig heb ik ook meer vertrouwen in jou dan in de gemiddelde fabrikant!

Zeilprutser schreef :
Ik heb een 3B en daarop heb ik bij onze toepassing de CPU load nog nooit boven pakweg 40% zien komen. Voor de CPU hoef je dus niet te upgraden. Ik denk dat OpenCPN en OpenPlotter meer baat hebben van de extra hoeveelheid RAM op de Pi 4.
Ik heb er voor de leuk wel wat keramische koellichaampjes op geplakt. Uiteindelijk ook nog een klein fannetje gemonteerd, maar dat was vanwege de warmteontwikkeling van de StromPi2, niet vanwege de Pi.

Met openplotter is de vraag of je aan boord wel naar de 4 wilt.
Meer performance, maar ook meer prik verbruik.
Ik gok nog even op de 3.

Beste RG,

inmiddels weer terug op de thuisbasis en de nieuwste versie van de aluminium Flirc behuizing voor de RPI4 binnengekregen. Het is een RPI4 met 2 G.

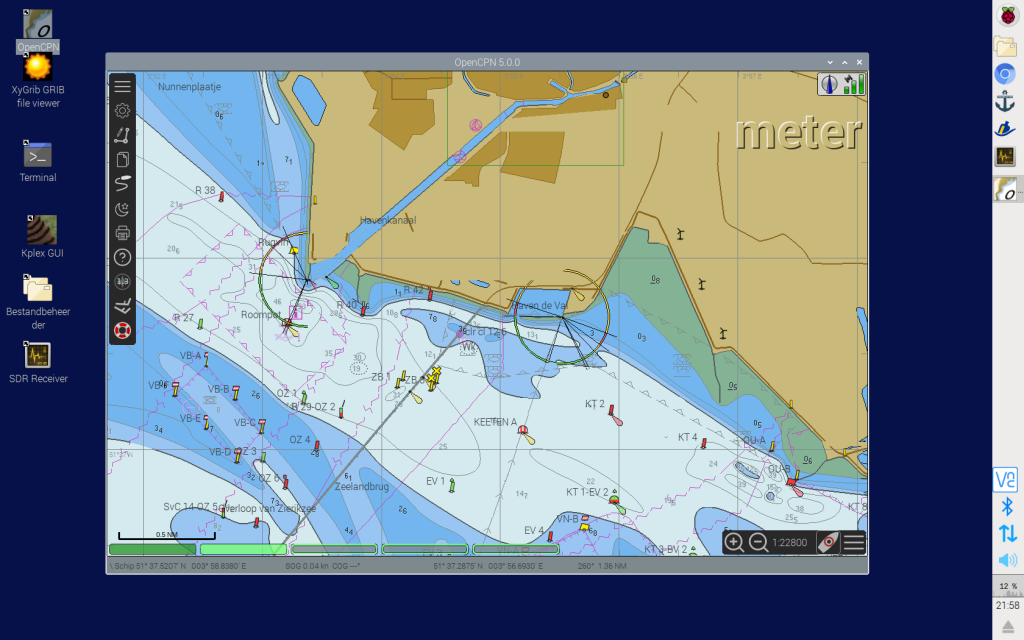

Het geheel, 4 schroefjes en een geleidingspad voor de verbinding van de processor aan het alu behuizing. De software Debian Buster geinstalleerd. Daarna ook OpenCPN geinstalleerd.

Werkt heel goed en snel. Het grappige is, als het SD kaartje geinstalleerd is voor de 4, deze ook probleemloos werkt in een RPI 3. De SD kaartjes zijn gewoon uitwisselbaar tussen de 3 en de 4.

Nu nog de Oesenc kaartenset proberen. Vorige systemen werkten met een aan een computer systeem verbonden fingerprint als kopieer beveiliging. Inmiddels heb ik ook een test USB dongle beveiliging binnen gekregen.

Hierna zal ik er wat over schrijven. Conclusie met de Dongle kopieer beveiliging ben je niet meer van een systeem afhankelijk. Het SD kaartje met de Oesenc kaarten kun je van de RPI4 naar 3 gewoon compleet omwisselen. Alleen de Dongle verplaatsen en je hebt de kaarten nu allemaal op de RP3.

Kan ook met andere computer systeem.

Groet,

Bram

brambo schreef :
Werkt een op pi3 geïnstalleerd systeem ook direct op 4 dan?

Beste P,

de RPI4 werkt niet met Raspian Stretch. Hiervoor moet je de Buster versie toepassen.

Andersom werkt het prima. De RPI3 werkt prima op de Buster versie. SD kaartjes kun je gewoon omwisselen tussen de RPI 3 en 4. En met behulp van de Dongle beveiliging heb je ook de Ooesenc kaarten op beide systemen beschikbaar.

OpenPlotter werkt ook aan een Buster versie voor de RPI, maar die is nog niet geheel compleet.

Even verwisselen is tussen de 3 en 4 is niet direct mogelijk. Voedings stekker is anders en de
2 HDMI poorten maken gebruik van de mini HDMI. Hiervoor is een verloop kabelje nodig.

Verder past het oude Flirc alu kastje niet meer. Inmiddels een passend doosje binnen gekregen. Ik heb er twee besteld wegens de porti kosten vanuit de VS. Als iemand zo'n nieuw kastje zoekt.

Moet alleen het stroomgebruik nog meten tussen de RPI3b+ en de RPI4.

Groet,

Bram

brambo schreef : Hi Bram, ben benieuwd, Bas

Beste Bas,

inmiddels de meting kunnen doen. Software is Buster. Hetzelfde kaartje gebruikt.

OpenCPN aangezet met CM93 kaarten.

Alhoewel de gegevens wat fluctueren is de volgende uitkomst grofweg het geval:

RPI4 stationair 3,3 watt bij heen en weer bewegen van de kaart in OpenCPN 5,3 watt.

Voor de RPI3B+ is het volgende:

stationair 2,7 watt en bij heen en weer bewegen van de kaart 4,8 watt.

Verder niets aangesloten dan usb voor draadloze muis.

Het is een RPI4 met 2 Gig geheugen.

Gebruikt is een eenvoudige stroomgebruik meter.

Groet,

It Paradyske schreef :
Beste P,

zojuist de omzetting van mijn huidige Stretch naar Buster gedaan in OpenPlotter. Is erg eenvoudig.

Laatste updates doen van Stretch (niet de rpi.update).

Dan server adres veranderen:

sudo nano /etc/apt/sources.list Woord Stretch hier vervangen door Buster.

sudo apt upgrade en dan sudo apt dist-update.

Dan volgt een hele lange lijst van updates. Daarna bij het herstarten draait je systeem op Buster. Wel even de niet meer in gebruik zijnde files verwijderen: sudo apt autoremove.

Wat ik heb getest lijkt allemaal goed te werken. Alleen het localhost adres om de GPS gegevens naar OpenCPN te krijgen poort 10110 werkt niet. Die moet je vervangen door 30330.

Oesenc kaarten (fingerprint) werkt en ook de SDR-DSR AIS ontvangst ook.

SignalK doet het ook (nog) niet. Node-red weer wel.

OpenPlotter 2.00, gebaseerd op Buster, komt er nu echt snel aan, volgens de ontwikkelaars. Er komen ook enige losse modules beschikbaar die werken op andere Debian systemen.

Groet,

Bram

Correctie:

je kunt de RPI Stretch opwaarderen naar Buster in RPI 3. Als je dan dit opgewaardeerde kaartje in de RPI 4 zet, dan werkt het niet.

Neem je de origingele versie van Buster, dan werkt de PI 4 correct en kun je het kaartje ook in de versie 3 stoppen. En dat werkt het ook prima.

Helaas werkt het andersom kennelijk niet.

Oorzaak ? Geen idee.

brambo schreef :
Hier nog een test met de diverse koelmogelijkheden voor de Raspberry Pi 4.

Waaruit blijkt dat de Flirc aluminium behuizing een goed koelend effect heeft op de PI4 onder volle belasting. Kastjes kosten in de VS $ 11,- en zien er ook nog mooi uit ook.



Groet,


Bram

Inmiddels draait er hier ook een pre alpha versie van OpenPlotter 2.00. Nog niet aan te bevelen om het eens te proberen.

brambo schreef :
Inmiddels is er toch al wat beschikbaar om eens wat te proberen met de OpenPlotter Pi Buster versie 2.00. (Dit bericht is uitsluitend bestemd voor de Pi "prutsers").

Beter is natuurlijk om te wachten tot de verschijning van 2.00 beta versie.

forum.openmarine.net/showthrea...855&pid=9879#pid9879

Draait overigens ook op de Pi3.

brambo schreef :
Dank Bram,

Ik ga er mee aan de slag. Had net mijn Pi3B omgebouwd naar een andere voeding en er een verse installatie van OpenPlotter op gezet, die verder nog niet geconfigureerd was. Een goed moment om met een schone lei te beginnen. En OpenPlotter 1.20 is toch al nooit verder gekomen dan de Alpha status.

groet,

brambo schreef :
Ennemeh... hbe je al wat gemeten aan t stroomverbruik?

Beste Joop,

dit heb ik eerder gemeld:

Alhoewel de gegevens wat fluctueren is de volgende uitkomst grofweg het geval:

RPI4 stationair 3,3 watt bij heen en weer bewegen van de kaart in OpenCPN 5,3 watt.

Voor de RPI3B+ is het volgende:

stationair 2,7 watt en bij heen en weer bewegen van de kaart 4,8 watt.

Verder niets aangesloten dan usb voor draadloze muis.

Het is een RPI4 met 2 Gig geheugen.

Hier nog een impressie van OpenPlotter beta 2.00

roozeboos schreef :
Een goede gelegenheid met deze temperaturen het eens te meten. In SignalK is er een optie de processor temperatuur te meten.

De Raspberry 4 processor in aluminium Flirc kastje komt niet hoger dan 33o C. volgens de weergave in SignalK.

Verder kan ik nog melden dat de aansluiting met de NMEA2000 bus via SignalK omzetting naar NMEA183 perfect werkt. Draait nu al dagen achter elkaar. GPS en AIS uit NMEA2000 in OpenCPN. En de data van NMEA2000 tegelijk in de SignalK instrumenten.

Wat wel nodig is, om eerste de RPI te starten en daarna pas de AIS transponder. Anders ziet de transponder de NMEA2000 aansluiting niet.

Je moet wel even de juiste instellingen vooraf doen. Daarna is het opstarten erg eenvoudig.

En je hebt natuurlijk tegelijk alle data draadloos beschikbaar.

OpenPlotter versie beta 2.0.

Bram

mbt oververhitting / koeling zag ik op een Pi forum dit voorstel:

Ben benieuwd of / hoe dat zal werken met de Moitessier HAT..?.. maar de actieve koeling lijkt een goed plan, zeker op dit soort warme dagen...
