Onderwerp: Nieuwe alu RPI behuizing met schakelaar

brambo schreef :
Ziet er goed en mooi uit. Ik vraag me af of er nog genoeg ruimte is om een 12v-5v dc-dc converter in weg te werken.

Ruimte voor een Hat ?

A

AdB schreef :
Bij de behuizing zit al een hat voor actieve koeling, als je die niet gebruikt zal er vrijwel zeker plaats zijn voor hats. Maar misschien niet alle.

koenijn schreef :

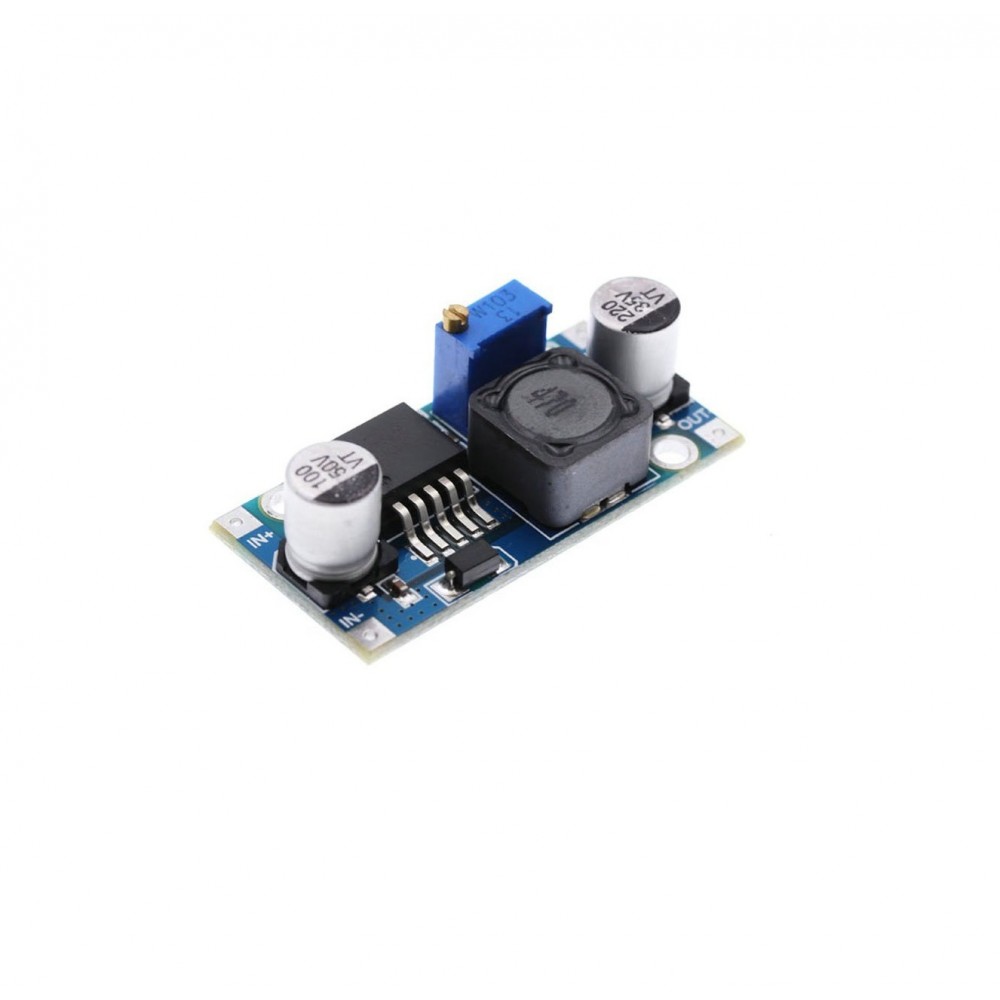

Zoiets? www.tinytronics.nl/shop/nl/ste...-converter-lm2596-3a



Ga ik in mijn kastje met touchscreen bouwen.

Martijn

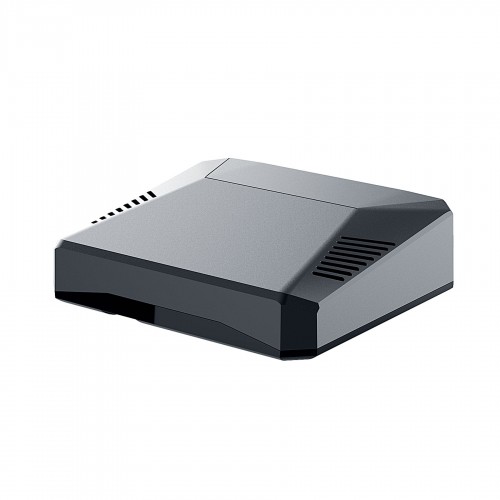

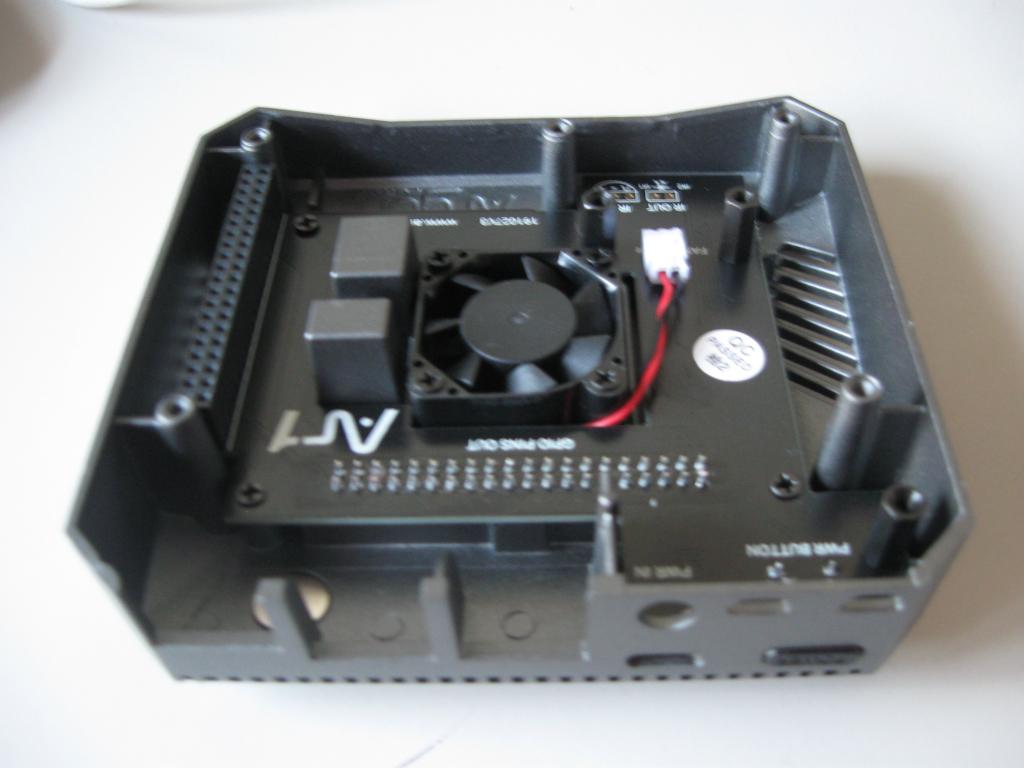

Inmiddels de Argon Pi 4 behuizing binnen gekregen. Ziet er goed uit. Aluminium behuizing met twee pilaren die met thermo kussentjes verbonden worden aan de processors. Er zit ook nog een ventilator in.

De onderkant is van kunststof.

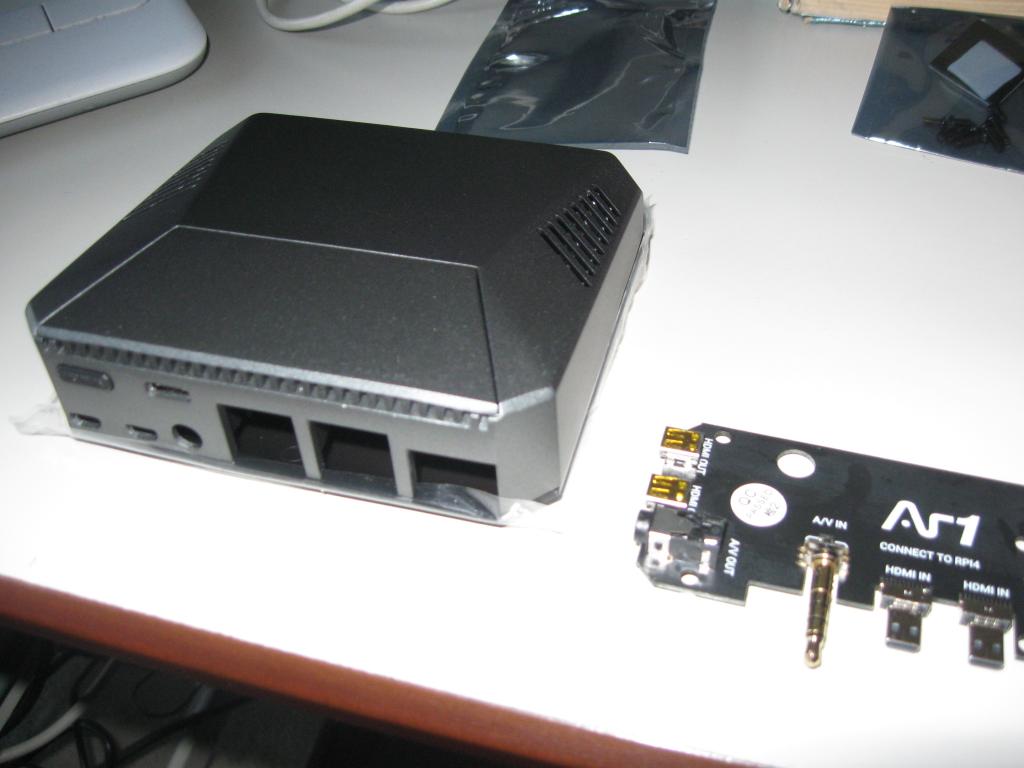

Er zit een boardje bij, zodat alle aansluitingen naar de achterkant van het kastje worden verplaatst.

De GPIO wordt naar de bovenzijde verplaatst achter een magnetisch afsluitbaar luikje met uitsparingen voor verbindings draadjes naar de GPIO.

Er zit een aan/uit schakelaar op. Er is software beschikbaar zodat de RPI netjes wordt afgesloten bij gebruik van de aan/uit schakelaar.

Ben benieuwd of deze behuizing compatible is met de Moitessier HAT (van OpenPlotter) ? Dan is deze heel interessant.

Moet ws wel met een flat cable worden aangesloten..

Moet het allemaal eerst zelf nog proberen. Als er interesse voor bestaat kan ik een aantal nieuwigheden demonstreren op de wintermeeting. Zie hiervoor mijn eerdere info bijdragen.

Bram

mrtnm schreef :
voor nog geen 1/5e van de prijs incl. verzendkosten.

De case heeft een extention die op de CPU zit, ik neem aan dat er dan geen HAT op kan??

Sailingcamelot schreef : Het lijkt erop dat de GPIO pinnen aan de buitenkant van de casing beschikbbaar zijn- mijn hoop is dat met een verleng kabel nog wel iets aangesloten kan worden. Alleen bestaat dan wel een kans op piun-conflicten- de actieve koeling zelf is ook al een HAT.. Ben benieuwd naar de in indeling ..

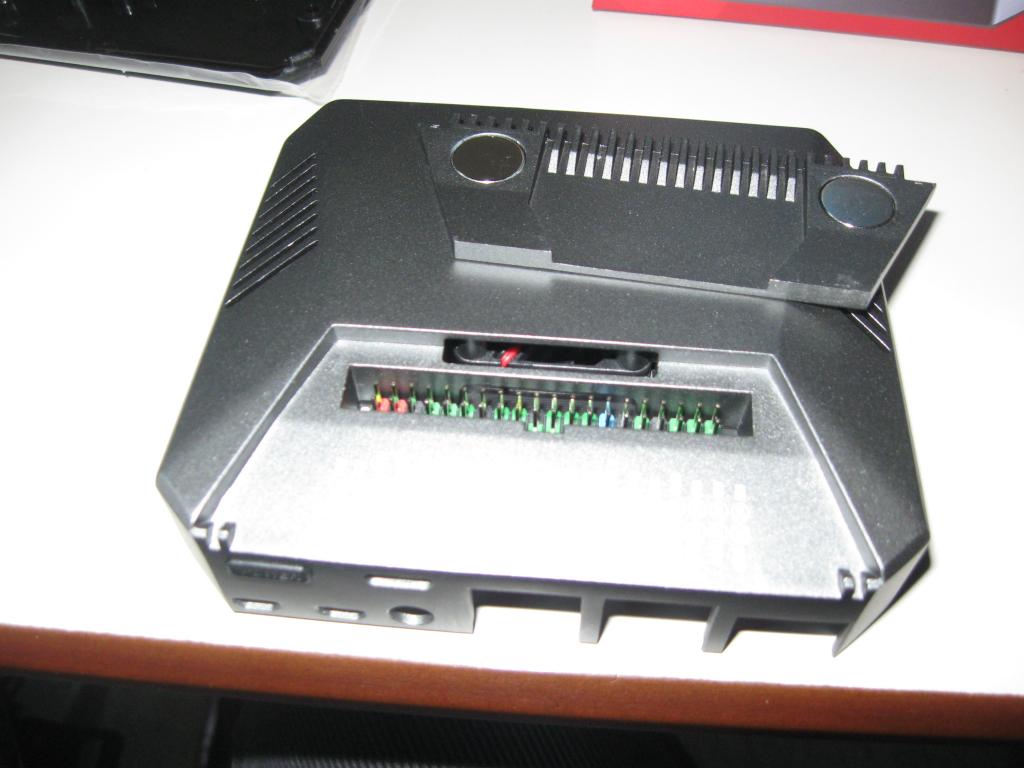

De gpio pinnen zijn ook verplaatst naar de bovenzijde onder een magnetisch afsluitbaar alu deksel. Op foto 4 kun je het zien.

De GPIO aansluitingen zijn duidelijk gemarkeerd en er kan zeker een multistekker of losse stekkers op worden geplaatst.

Er is een voorziening in het dekseltje aangebracht, ook aan de achterkant, zodat de kabels van de gpio door een kamvormige uitsparing naar buiten kunnen.

Zit allemaal slim in elkaar.

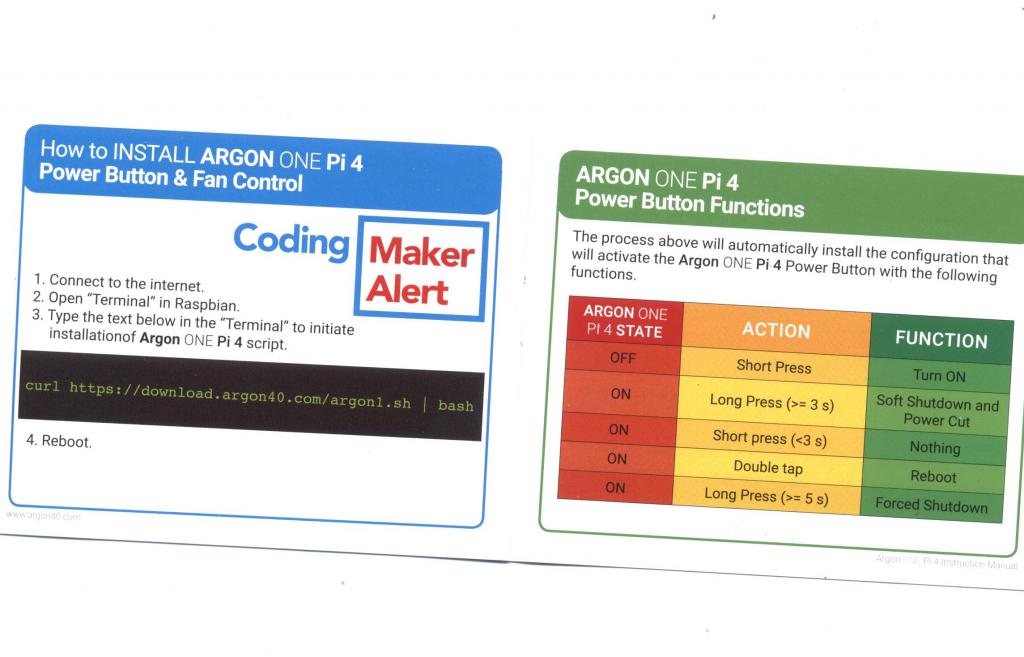

De aan en uit knop heeft ook meerdere functie. Kort is aan.

Lang (3 sec) is soft afsluiten en stroom uitschakelen.

Tweemaal knop aantikken is reboot.

Knop lang ingedrukt houden (5 seconden) is een geforceerde afsluiting.

De ventilator komt erbij in combinatie met de temperatuur van de processor.
Bij 55 oC 10% bij 65oC 100%. Is ook nog instelbaar in een config bestand.

We gaan het morgen maar eens proberen.

Bram

Maar je kan m niet vastschroeven? Lijkt me op een boot wel belangrijk.

Nee, kastje heeft geen bevestiging punten. Dat heeft overigens het aluminium Flirc kastje ook niet.

Je kunt eenvoudig doen met een tyrip of aan de onderzijde klittenband.

Bij mij zit het zo op een verticaal paneeltje.

Een van de redenen dat ik een Pi wil gebruiken, is omdat er geen ventilator op zit.
Maar buiten dat lijkt me die behuizing wel interessant.
Tot nu toe heb ik geen hat / uitbreidingskaart kunnen vinden die al mijn wensen 100% invult.
- RTC ( Real time clock )
- 12 V (tot 16V ) storings ongevoeilige voeding
- instelbare programeerbare multi aan uit functie. ( meerder keren aan en uit per dag )
- ( GSM sms mogelijkheid )

De enige voeding die veel van die functies had, was uitgerust met een lineaire voeding, zodat aansluiten van meer als 9V al voor problematische warmteopbouw zou leiden.

Tony2920 schreef :
De ventilator zit er standaard in, naast de twee koelpilaren. Eigenlijk lijkt die ventilator mij overbodig. Die kun je instellen en uitzetten in de software.

Real time komt van de GPS en/of de Ais.

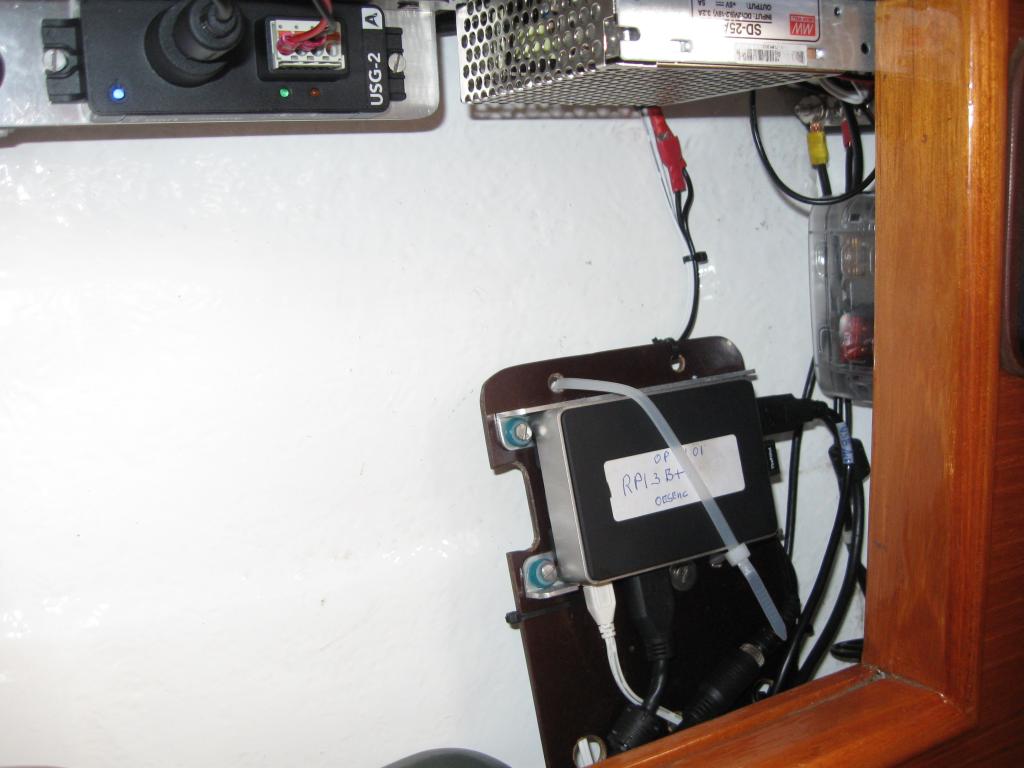

Aan de bovenzijde van de foto zie de All Well geisoleerde en gestabiliseerde voeding 12 volt naar 5 volt en ook nog regelbaar. Staat bij mij op 5.2 volt.

Heeft een startvertraging om stroompieken te vermijden bij het opstarten.

De bediening van de aan/uit knop van het kastje is in te stellen.

GSM sms zit/zat in OpenPlotter. Maar zal worden vervangen door Telegram. Dit is de bedoeling.

Groet,

Bram

Inmiddels de RPI 4 in het kastje kunnen monteren. Draadloze netwerk blijft gewoon werken.

Processor temperatuur schommelt rond de 40oC.

Je kunt eenvoudig software installeren, hiermee kun je de ventilator instellen bij diverse processor temperaturen of helemaal uitzetten.

De GPIO aansluitingen zijn naar boven verplaatst onder een magnetisch vastklikkend deksel.

Je kunt er heel gemakkelijk bij om extra aansluitingen te maken. De betekenis van de pinnen staat er duidelijk bij vermeld.

Aanzetten is een korte klik met de schakelaar. Uitzetten is aan/uit knop 3 seconden ingedrukt houden. Volgens de gegevens moet dan de RPI veilig afgesloten worden.

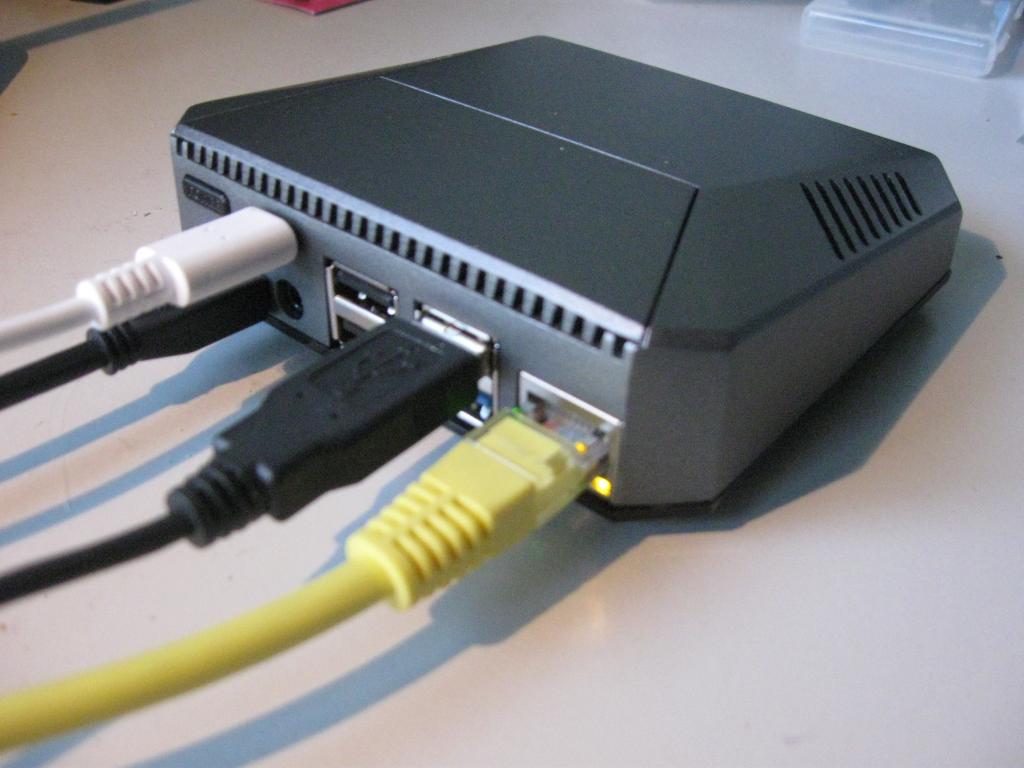

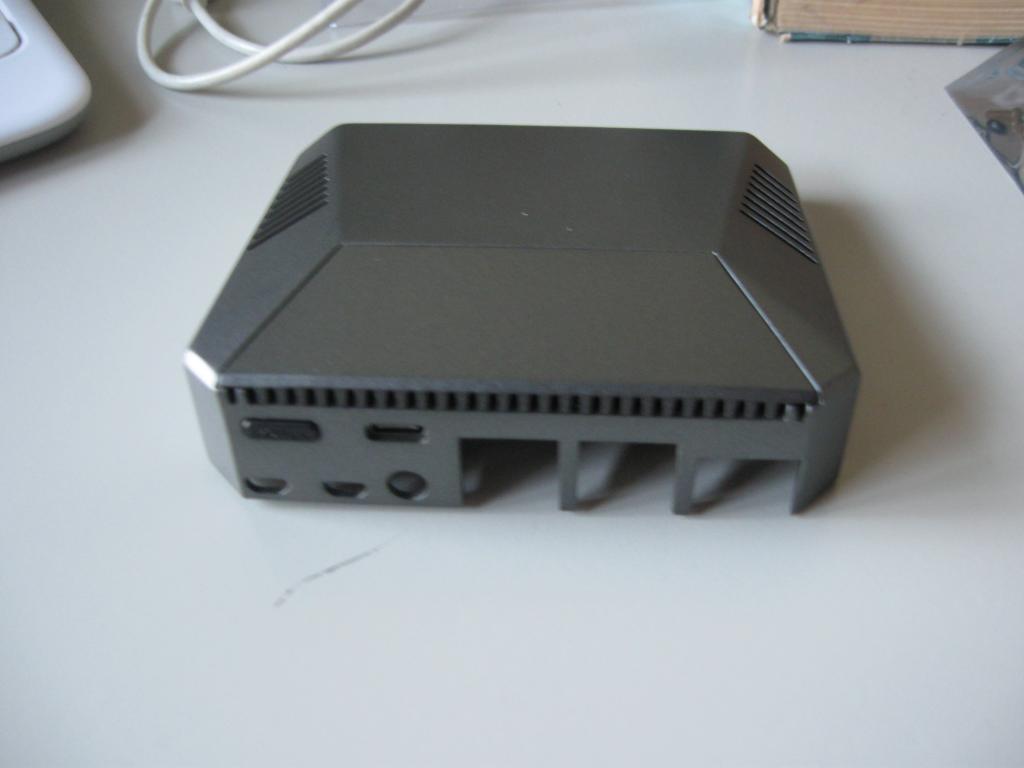

SD kaart gaat voorin en alle andere aansluiting zijn verplaatst naar de achterzijde.

Hier nog een paar beelden:

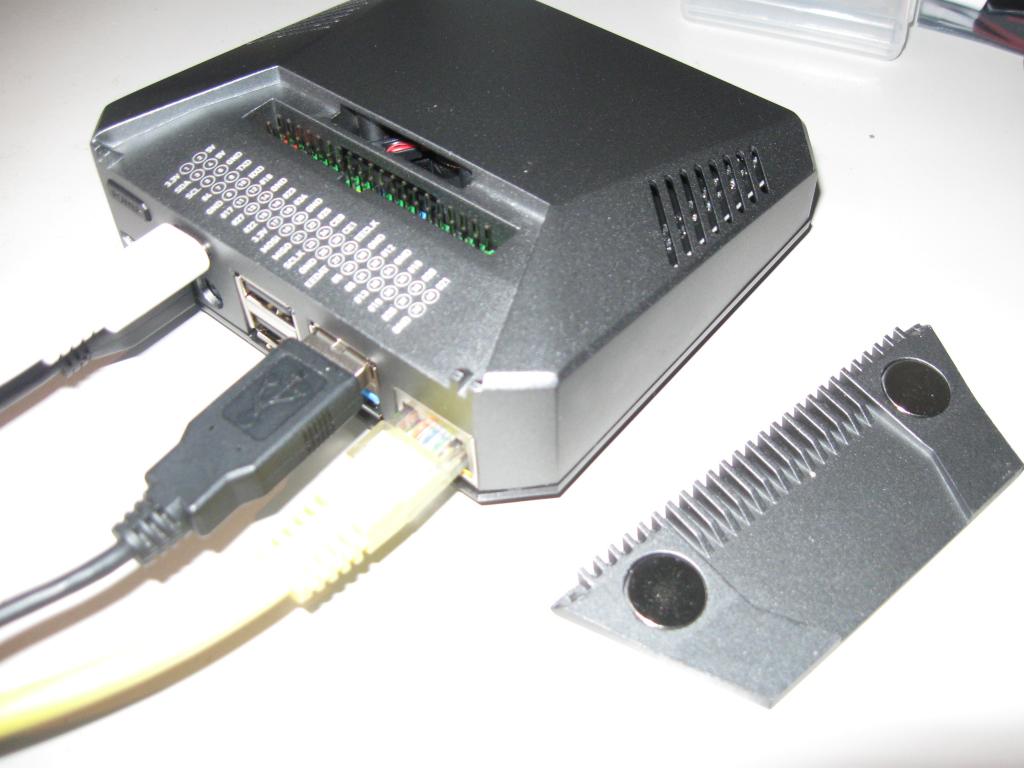

Ik ben benieuwd hoe het eruit ziet als er GPIO pinnen worden gebruikt, via een HAT of losse kabels. Kan dat deksel er dan nog op, of zit dat dan open en bloot?

Beste Xander,

aan de achterkant van het dekseltje zie je vertandingen. Daar kunnen losse aansluitings draadjes door heen en zitten mogelijk ook min of meer gefixeerd.

Ik gaat het zelf ook eens proberen want ik heb nog een IMU boardje.

Bram

Ben nog steeds geinteresseerd in dit kastje. Ben alleen wel benieuwd of de aan/uit functionaliteit de oude GPIO methode is (dt-overlay etc) want die bleek niet compatible met de AIS HAT van OpenPlotter ...
Weet jij iet hiets van, Bram?

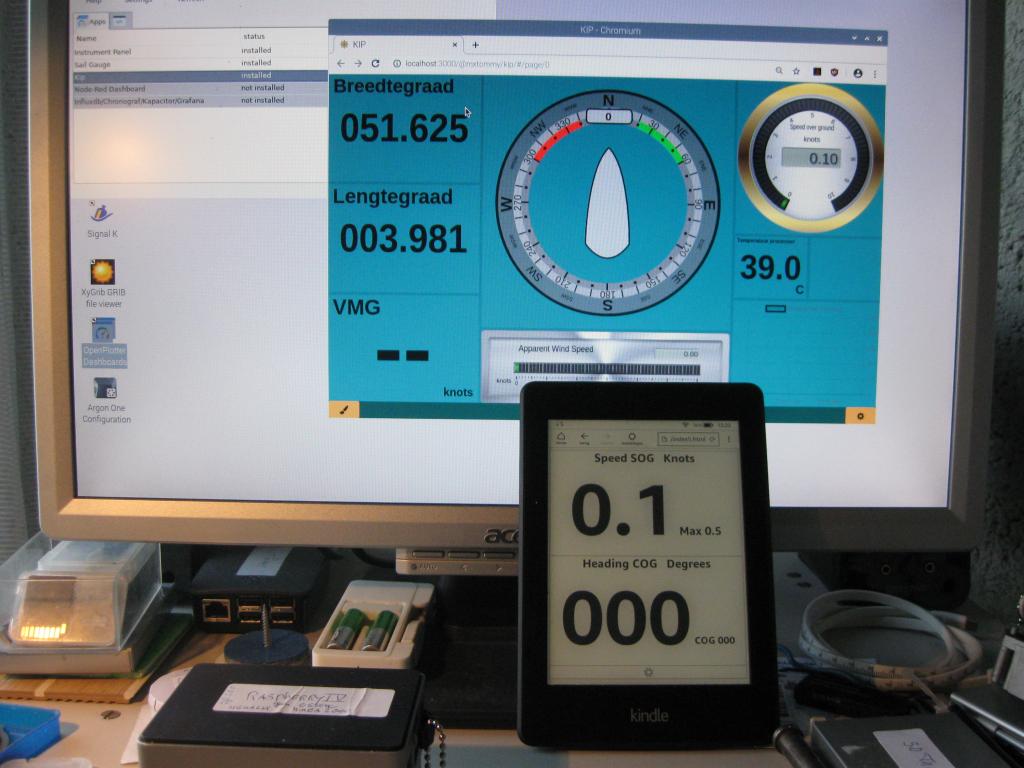

Geinige Kindle display trouwens

Beste Maarten,

er is een aanvullend boardje bij die de extra functies regelt.

Beeld van Kindle is op de afbeelding niet zo helder. Instelling helderheid staat op 50 %.

Is in ieder geval op grote afstand af te lezen. Ik heb hier alleen maar een GPSmuis. Maar er zijn in principe 4 vensters mogelijk.

Groet,

Bram

brambo schreef :
Hoe lang duurde het voordat het geleverd werdt ?
Ik heb er ook een besteld, wil wel eens zien of het aan mijn verwachtingen beantwoord, of dat ik het kan aanpassen zodat het dat doet.

Tony2920 schreef :
Beste Tony,

ding kwam uit Hongkong. Duurde wel een paar weken. Maar ja, het was daar op dat moment ook erg onrustig.

De software is eenvoudig te installeren. Hiermee kun je verschillende zaken instellen, zoals wanneer de ventilator actief moet worden en met welk percentage vermogen. Default is:

55 oC bijvoorbeeld 10%. 60 55% en bij 65 oC 100% De waardes kun je zelf instellen.

Je kunt de ventilator ook geheel uitschakelen.

Met signalK kun je ook de processor temperatuur aflezen. Schommelde hier rond de 40 oC.
De twee alu pilaren verbonden aan de processors geven al een behoorlijk koelend effect.

Handig is ook dat alle aansluitingen naar de achterzijde zijn verplaatst. Alleen het SD kaartje zit nog aan de voorzijde. Is ook gemakkelijk uit te nemen.

De aan/uit schakelaar werkt ook prima. Als ik de stroom erop zet dan gebeurd er niets, totdat de schakelaar wordt ingedrukt. Uitschakelen gaat ook prima. 3 seconden de knop ingedrukt houden, dan gaat de RPI uit en gaat ook de stroom eraf.

De GPIO kun je ook eenvoudig buiten de kast bereiken. Deze zijn naar boven omgeleid en zijn te bereiken onder een magnetisch afgesloten deksel. Je kunt er zo bij zonder de kast open te maken.

Tot nu ben ik er zeer tevreden over. En, het is ook nog een mooi ding. Vastzetten op de boot moet ik nog eens bekijken. Op weg naar Brouw kun je het kastje hier wel zien.

Groet,

Bram

Net besteld. Ben benieuwd naar compatibiliteit met OpenPlotter & Moitessier...

Zag zojuist het bericht dat het Argon kastje nu ook op voorraad is bij de Pi Hut in Engeland. Prijs Sterling 25,-.

Kast werkt perfect temperatuur schommelt zo rond de 40 oC voor een RPI4. Nog wat gunstiger dan het Flirc alu kastje ook met een pilaar verbonden aan de processor.

Uitschakelen met behulp van de schakelaar op het kastje is ook erg handig.

Bram

Heb hem onlangs ontvangen, viel bijna van mijn stoel.
Ik moet iets gemist hebben bij het nalezen van de beschrijving, want het afdekkapje is magnetisch vastgemaakt aan de rest van de kast.
m.a.w. een deel is zeker uit ijzer, en enkele magneetjes zitter er ook op.
Dat betekend dat ik hem niet kan plaatsen waar ik het oorspronkelijk voorzien had.
Te dicht bij mijn kompas !

Ga er in de volgende weken hier mee testen.
Laat wel weten hoe ver ik kom.
