Onderwerp: Voeding (DC-DC converter) RPI4

Maarten-IW31 schreef :
Als je 0,25V verlies hebt over je USB kabeltje (zomaar), het je dus nog 4,75V op je pi.
Als je de voeding instelt op 5,25V, dan houdt je 5,0 over op je PI.
5,25 volt is het technische maximum voor USB.

Zeg maar een soort opsturen in de stroom.

mrtnm schreef :
Pas maar op met die potmeter, na een jaartje in je vochtige boot gaat 'ie vervelen. Je moet maar hopen dat de spanning niet omhoog afgeregeld word als 'ie verveeld. Er zijn maar 2 pootjes in gebruik, na afregelen de waarde opmeten en vervangen door een weerstand doet de truc.

Heb er 4 stuks al een paar jaar in gebruik. De potmeter vervangen door een echte met knop en ze dimmen prachtig de ledspotjes.

Gr.

Erik

waarde kan e ook gewoon berekenen, hoor. En dan twee weerstandjes solderen, in plaats van het potje.
even in de lm2596 datasheet kijken.

WADnWIND schreef :
Dit soort voedingen werken door het teveel aan spanning te verminderen, door het om te zetten in warmte. Hoe meer stroom je gebruikt, des te meer warmte je gaat veroorzaken.
Als je Pi 3 A gebruikt moet er van je 12V ==> 5V gemaakt worden.
Er moet dus 7V wegverwarmd worden. Om 5V te leveren. Dat is meer dan de helft.
Leuk als je te veel elektriciteit mee aan boord hebt, maar minder als je spaarzaam wil zijn.

Dit soort voedingen zijn eenvoudig, dus goedkoop. Ze doen wat ze beloven, maar verbruiken meer dan nodig. Ze zijn goed te gebruiken indien de gewenste spanning minder dan 3V van de voedingsspanning zit. ( Dus als je bvb 10V nodig zou hebben en 12V voeding hebt )

De Maxwell voedingen spreken over 71% rendement. Dan zou er dus bijna 3/4 van de elektrische energie nuttig beschikbaar zijn, tegenover minder dan 40% bij dit soort voedingen.

Tony2920 schreef :
Tony,
Met alle respect, maar wat je schrijft klopt niet. Het getoonde Chinese printje is een heuse switched mode regelaar, met pakweg 75-85% rendement.
Echter lijkt het vaak dat je die niet hoeft te koelen, maar de ervaring leert dat het wel degelijk nodigis.
Het is dus géén lineaire voeding zoals een 7805 !

verder storen ze enorm op , bekend op radio en TV

Storingen, heb ik nog geen last van gehad.
Ik heb twee XL6019 modules volgens de specificaties een rendement van 93%
Bron

Dat jij geen last hebt van storingen, wil niet zeggen dat ze niet storen!

WADnWIND schreef :
Oh my mistake. Er staat zo weinig aan componenten op dat bordje dat ik ervan uitging dat het een lineaire regelaar was.
Dat ze storen, zo zonder afscherming en zonder ontstoor-maatregelen mag niet verbazen.

Ik ga hem toch eens uitproberen. Wat vocht betreft, daar ben ik niet zo bang voor, het kastje waar de RPI + scherm inzit is aardig waterdicht, en hangt binnen.
Achterop komt een koelblok, en daar wil ik aan de bimnenkant het convertertje op monteren.

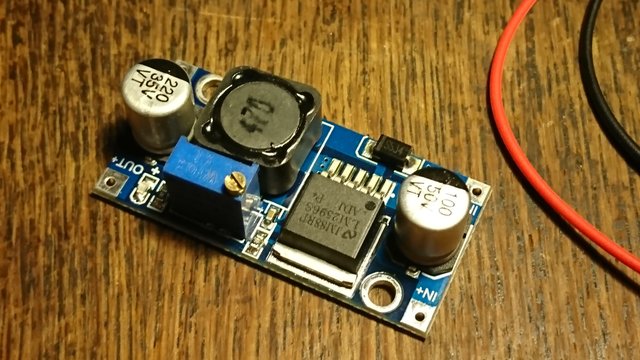

deze dus:



Maar... aan welke kant moet hij nu gekoeld worden? op het koelblok worden gemonteerd? Bij het proefdraaien word de achterkant heet, een vierkant vlakje met allemaal hele kleine gaatjes/puntjes. Moet hij daar gekoeld worden? Ik heb koelpasta om goed contact met het koelblok te maken.

Martijn

Ik maak er een thermopad onder en druk hem met en beugeltje of stempel op de koelplaat.

www.aliexpress.com/item/328105...4,searchweb201603_55

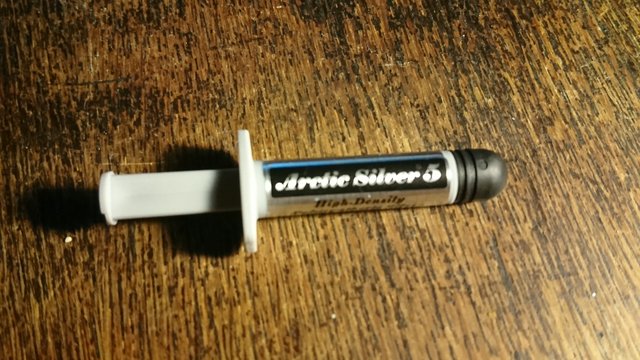

De onderkant van de printplaat, dus niet de kant van de componenten, op het koelblok? Ik heb dit goedje:



Kan het hier ook mee?

Martijn

Als je er maar voor zorgt dat de contacten aan de onderzijde geen sluiting maken met elkaar op de koelplaat. En de onderzijde is niet geheel vlak.



Je kan ze ook in een gietaluminium (b.v. Eddystone) doosje maken en d.m.v. de deksel opvullen aandrukken op de bodem van het kastje.
Echt hobbywerk.

Maarten-IW31 schreef :
In case anyone cares: Werkt beter dan m'n standaard USB voeding op 230 (gebruik normaal een 2A van mn IPad)

Maar: als ik mn Moitessier HAT aansluit krijg ik een undervoltage waarschuwing (bliksem symbooltje in de rechter bovenhoek) met de 12V adapter

Op de Ipad voeding boot ie helemaal niet als de HAT is aangesloten.

Het lukt me niet te booten met de HAT aan een flat cable

WADnWIND schreef :
Knutselen is leuk. Groot voordeel, je weet ook precies hoe het in elkaar zit en werkt. Zo´n alu kastje is wel leuk, ga ik denk ik maar doen. Moet ik wel een nieuw scherm kopen , want de huidige zit in het oude kastje gelijmd. Die krijg ik er niet heel uit, ben ik bang. Onderstaande is net even 1 cm dieper als het kunststof kastje dat ik nu gebruik.

www.reichelt.nl/rose-aluform-b...8.html?&trstct=pol_9

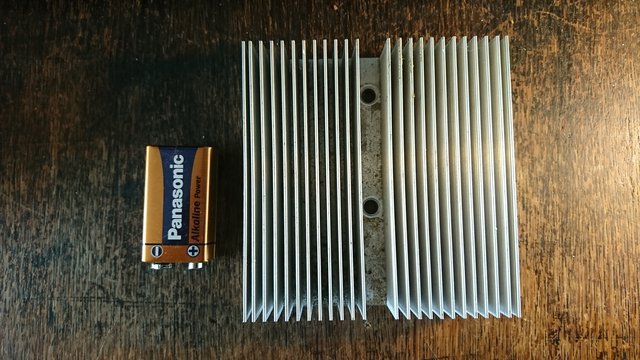

Eerst nog even met de oude experimenteren. De RPI3 draait hier nu ruim 48 uur met het convertertje. Ik heb hem ingesteld op 5,2 volt, dan blijft het bliksemschichtje weg. Ook tijdens het opstarten. 1/10de volt lager en hij duikt af en toe weer op. Wat de warmte betreft, in de ¨openlucht¨ wordt hij best warm. Nog wel beet te pakken zonder je vingers te branden. Maar ingebouwd in een kastje is koeling zeker nodig. Ik maak achterin het kastje een gat waar ik een koelblok overheen plak, en hier monteer ik aan de binnenkant de converter op. Ik ga voor het koelblok de helft van een oud koelblok van een koelbox gebruiken.



Dat zou voldoende koeling moeten geven.

Martijn

Hou er rekening mee dat omgevingstemperatuur binnen in hoogzomer wel 20 - 25 graden hoger kan worden. dat komt er dan dus nog bij.

Deze ook.

roozeboos schreef :
vandaar het vrij grote koelblok. De converter komt er aan de binnenkant met een siliconen thermopad op te liggen, met daaroverheen een beugeltje wat ook weer contact maakt met het heetste onderdeel (LM-nogwat) Het kastje hangt binnen, en ik heb er ook een temperatuursensor in liggen (meet ook luchtdruk)Nog nooit boven de 35gr uitgekomen, en die keer stond de zon ook nog eens vol op het scherm, en was het buiten bloedheet. Het koelblok wordt 100x45x30mm, zou groot genoeg moeten zijn. Ht dubbele kan ook, scheelt een zaag klusje.

Martijn

WADnWIND schreef :
PI3B gaat goed

Sailingcamelot schreef : de variant met USB aansluiting meet 4,75 V over de 5V pinnen

Maarten-IW31 schreef :
Dat probleem heb ik met meerdere van deze convertertjes gehad. Te laag voltage, waardoor ook mijn telefoon niet wou opladen. En op de Raspberry de hele tijd een mooi geel bliksempje.

Martijn

mrtnm schreef :
die ervaring heb ik niet.
ik gebruik de converters waar meteen al een micro usb aan zit.

Sprokkie schreef :
Ik denk dat ik dan een maandagochtend exemplaar heb, is er ook 1 met micro-usb stekkertje. Je kunt een keer pech hebben..

Martijn

Ik had hetzelfde met die dingen. Met de Rpi3b+ zonder verdere apparatuur ging het nog wel, maar zodra ik er nog een extra wifi-dongle aan hing, kreeg ik een bliksemschicht.

Dat zou natuurlijk het probleem kunnen zijn, ik gebruik die pi's headless.
Geen externe usb spullen alleen loragateway bordje die de voeding van de pinnen krijgt en die andere is de domotiqz server met alleen een netwerk aansluiting.

Dan gaatie met de Pi4 ook nog prima. Ik heb er van alles aan hangen, dan valt de spanning dus best hard..
