Onderwerp: Raspberry Pi4 openplotter vragen

Raspberry Pi4 openplotter vragen 21 jan 2021 19:57 #1246497

Nou, RPi 4 8 GB gekocht met Flirck alu behuizing en Intenso 128 GB USB SSD drive.

www.amazon.nl/Intenso-Portable...a-439256236290&psc=1

Daarop RaspiOS geïnstalleerd en geupgrade naar 64 bit versie (ook alle andere updates/upgrades). Voor USB boot de eeprom firmwareversie vergeleken en geflashed. Firmware laatste versie is van Jan nog.

OpenCPN geïnstalleerd met RWS ENC kaarten als stresstest.

Paar bevindingen:

-USB boot werkt niet in UAS mode (incompatibility tussen JMicron chipset in SSD en RPi kernel). Bekend probleem (achteraf...) Met een “quirck” waarbij SSD zich als storage device gedraagt werkt dit wel, maar verlies ik zo’n beetje alle snelheids en robuustheidswinst tov SD kaartje. In m’n Windows laptop werkt deze SSD wel supersnel zoals het hoort.

www.raspberrypi.org/forums/viewtopic.php?t=245931

-OpenGL in OpenCPN werkt niet bij virtuele desktop in RealVCN, alleen bij HDMI mirror. Niet handig want ik heb virtuele desktop nodig om iPadPro resulolutie (2732 x 2048) te draaien.

Performance valt (ik denk door beide issues) tegen.

-Wat doet de “Software OpenGL” optie in OpenCPN?
-in Raspi-config vind ik (even uit m’n hoofd) “GL enable”. Setting maakt niet uit voor bovenstaand issue. Wat doet dit?
-Hoe weet ik welke USB SSD drives wel werken? Ik zie niet wrlke chipset gebruikt wordt voirdat ik iets koop en aansluit...
Laatst bewerkt: 21 jan 2021 20:10 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 21 jan 2021 20:24 #1246507

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
OpenGL zet je aan in de OpenCPN software. Niet de software versie gebruiken.

Je moet de laatste Eeprom versie hebben die boot dan vanaf de usb. Voor de SSD blauwe poort usb3.1 gebruiken. Hoewel die SSD's veel sneller werken is de maximale snelheid gelimiteerd door de usb verbinding. SD kaartje er met een SSD uit nemen.

Updates uitvoeren met sudo apt update en daarna sudo apt upgrade. Je kunt ook nog de laatste kernel versie installeren met rpi-update. Maar hoeft niet up[date van de kernel komt mee met de algemene update. Kenel versie kun je zien met: uname -r

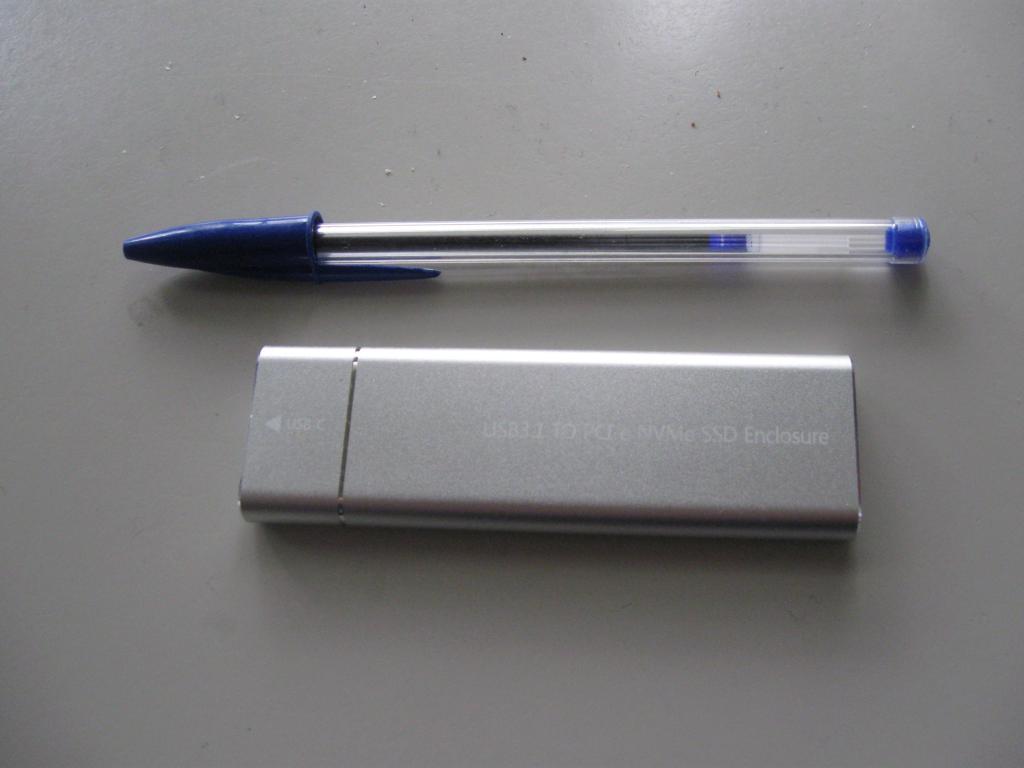

Ik gebruik de PCIe NVMe 128 GB in een aluminium behuizing. Maar de Sata kan ook.

De eerste heeft twee pootjes en de tweede 3 pootjes. Die PCIe's zijn razendsnel maar niet aan de usb kabel. Maar de Sata versie werkt ook prima. Sneller via de USB3.1 gaat het niet. Daarvoor moet je een PCIe poort hebben.

RaspiOs kijkt naar het aangesloten beeldscherm voor de resolutie. Anders moet je beeld in een ander formaat instellen. Eerder een probleem gezien als je headless werkt. Dan krijg je in de VNC client de lage resolutie.

Er is ook een dongle die de indruk geeft van een HDMi aansluiting. Steek je eenvoudig in de HDMi poort. Er zijn hele reeksen van resoluties die je handmatig in kunt stellen.

Maar standaard is het de resolutie van je aangesloten beeldscherm. OpenGl instelling werkt hier via VNC client.

Dit voorlopig maar eens proberen.

Groet,

Bram

Je kunt eenvoudig een SD kaartje maken en deze met SD Card copier kopieren naar een SSD drive. Andersom kan ook je SSD kopieren naar een SD kaartje. Het verschil in capaciteit wordt automatisch aangepast.

Behuizing SSD 128 GB tot 1 TB is ook mogelijk




Laatst bewerkt: 21 jan 2021 20:46 door brambo.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 21 jan 2021 20:46 #1246511

De gewenste native iPad resolutie kan ik alleen realiseren als RealVNC virtual desktop (is geen standaard HDMI mode). Maar dan werkt OpenGL niet. Is daar een oplossing voor?

USB booten zonder SD kaartje werkt allemaal en alles is bijgewerkt schreef ik al, maar SSD boot dus niet in default en snelle UAS mode. Weet jij of dit opgelost gaat worden? Speelt al een jaar blijkbaar. Onder Windows geen issue...
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 21 jan 2021 21:23 #1246531

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
Ik begrijp dat niet OpenCPN met de OpenGl instelling aan werkt als VNC client gewoon op een Ipad. Heb er zelf geen. Maar die wel eens geprobeerd op een Ipad van een ander.

Er staan diverse instelling als je kijkt in boot/config.txt.

Naar boot directory en dan sudo nano config.txt.

Er is ook een hele beschrijving te vinden met alle mogelijke resolutie instelling. Logisch dat VNC de bestaande scherminstelling ook doorgeeft aan de VNC client.

Zoals eerder aangegeven de rem is de USB3.1 aansluiting. Die gaat niet sneller.

De schermbewegingen gaan hier erg snel. Eigenlijk al wat te snel.

Verder zou je adviseren de OpenPlotter instellingen er aan toe te voegen. Of heb je dat al gedaan ?

Groet,

Bram


Nachtvlinder schreef :
De gewenste native iPad resolutie kan ik alleen realiseren als RealVNC virtual desktop (is geen standaard HDMI mode). Maar dan werkt OpenGL niet. Is daar een oplossing voor?

USB booten zonder SD kaartje werkt allemaal en alles is bijgewerkt schreef ik al, maar SSD boot dus niet in default en snelle UAS mode. Weet jij of dit opgelost gaat worden? Speelt al een jaar blijkbaar. Onder Windows geen issue...
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 21 jan 2021 21:38 #1246536

  • Menno
  • Menno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2673
brambo schreef :
Er is ook een hele beschrijving te vinden met alle mogelijke resolutie instelling. Logisch dat VNC de bestaande scherminstelling ook doorgeeft aan de VNC client.

VNC heeft volgens mij twee manieren om te draaien:
  • Overnemen van het scherm zoals dat ook fysiek aan de RPi hangt
  • Een virtual scherm, dat ook kan op een headless RPi. Dit kan ook zonder dat er een scherm aan de RPi is verbonden.

Bij de eerste is het logisch dat de resolutie gelijk moet zijn aan die van het fysieke scherm, maar een virtual desktop zou ook in andere resoluties moeten kunnen. Of dat ook via OpenGL kan zou ik niet weten.
“If debugging is the process of removing software bugs, then programming must be the process of putting them in.” — Edsger W. Dijkstra
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 21 jan 2021 22:16 #1246544

brambo schreef :
Zoals eerder aangegeven de rem is de USB3.1 aansluiting. Die gaat niet sneller.

Linkje gelezen? ;) Probleem is dat de firmware van de Pi niet goed overweg kan met de chipset van mijn SSD drive (JMicron). Door de quirk geïnstalleerd te hebben opereert de SSD in storage mode zoals een flash drive; hierdoor geen UAS functies waardoor groot snelheidsverlies! USB3 is de bottleneck niet!!
Verder zou ik je adviseren de OpenPlotter instellingen er aan toe te voegen

Niet voordat de basis lekker draait!
Menno schreef :
VNC heeft volgens mij twee manieren om te draaien:
  • Overnemen van het scherm zoals dat ook fysiek aan de RPi hangt
  • Een virtual scherm, dat ook kan op een headless RPi. Dit kan ook zonder dat er een scherm aan de RPi is verbonden.

Bij de eerste is het logisch dat de resolutie gelijk moet zijn aan die van het fysieke scherm, maar een virtual desktop zou ook in andere resoluties moeten kunnen. Of dat ook via OpenGL kan zou ik niet weten.

Klopt. Virtuele desktop starten in native iPad resolutie via
vncserver -randr=2732x2048

Gaat goed, echter OpenGL inschakelen in OpenCPN geeft dan zwart scherm ipv kaart!
Laatst bewerkt: 21 jan 2021 22:30 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 21 jan 2021 22:30 #1246547

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
De OpenPlotter extra's staan daar los van Debian of Ubuntu.

Ik heb hier ook een JMicron generic SSD drive in gebruik als bootable SSD en die werkt gewoon.

Wat voor type Micron drive heb je in gebruik ?

Bram
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 21 jan 2021 22:32 #1246548

Ah! Zal de lsusb en dmesg info hier delen (heb systeem hier nu niet bij de hand)
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 21 jan 2021 22:38 #1246549

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
Nachtvlinder schreef :
brambo schreef :
Zoals eerder aangegeven de rem is de USB3.1 aansluiting. Die gaat niet sneller.

Linkje gelezen? ;) Probleem is dat de firmware van de Pi niet goed overweg kan met de chipset van mijn SSD drive (JMicron). Door de quirk geïnstalleerd te hebben opereert de SSD in storage mode zoals een flash drive; hierdoor geen UAS functies waardoor groot snelheidsverlies! USB3 is de bottleneck niet!!
Verder zou ik je adviseren de OpenPlotter instellingen er aan toe te voegen

Niet voordat de basis lekker draait!
Menno schreef :
VNC heeft volgens mij twee manieren om te draaien:
  • Overnemen van het scherm zoals dat ook fysiek aan de RPi hangt
  • Een virtual scherm, dat ook kan op een headless RPi. Dit kan ook zonder dat er een scherm aan de RPi is verbonden.

Bij de eerste is het logisch dat de resolutie gelijk moet zijn aan die van het fysieke scherm, maar een virtual desktop zou ook in andere resoluties moeten kunnen. Of dat ook via OpenGL kan zou ik niet weten.

Klopt. Virtuele desktop starten in native iPad resolutie via
vncserver -randr=2732x2048

Gaat goed, echter OpenGL inschakelen in OpenCPN geeft dan zwart scherm ipv kaart!

In ieder geval cache niet aanzetten in de OpenGL instellingen. Alleen OpenGL aanvinken. Zo werkt het hier probleemloos.

Afwijkende scherminstellingen zijn te vinden in de config.txt.

Misschien is ook goed de geheugen instelling wat te vergroten. Je hebt GB's genoeg.
Laatst bewerkt: 21 jan 2021 22:46 door brambo.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 22 jan 2021 11:11 #1246606

  • nobody
  • nobody's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 126
Het is mij gelukt op een linux systeem tegelijkertijd een TightVNC en een X11VNC te draaien. Wel met twee verschillende users. Die dus beiden een eigen desktop hebben. En natuurlijk heb je maar 1 echte GPU dus de tweede is altijd een virtuele OpenGL.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 22 jan 2021 11:50 #1246613

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5621
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 24 sept 2021 09:25 #1327723

  • JotM
  • JotM's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3218
Zeilprutser schreef :
Ben bang dat dat direct via de Quark niet mogelijk is.
Je zal een extra "router" moeten gebruiken voor je lokale netwerk.

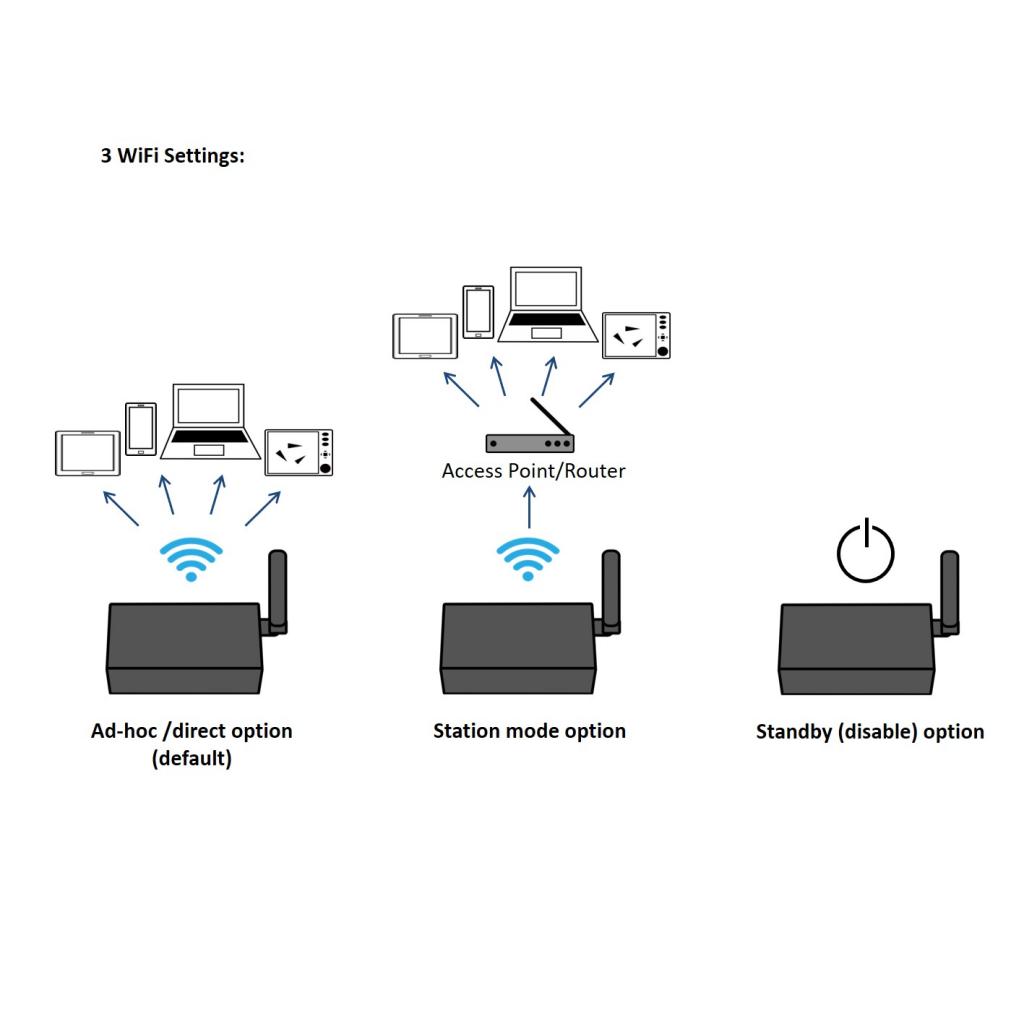

Ik dacht uit de informatie op de website te begrijpen dat dat wel zou moeten kunnen, in "ad-hoc" modus, met tot 4 apparaten verbonden.

Dat klopt niet?
Alleen ingelogde leden kunnen reageren.

Raspberry Pi4 openplotter vragen 24 sept 2021 13:43 #1327791

De quark stuurt in ad hoc zijn data naar de devices, maar ik weet niet of hij de internet data onderling (VNC verbinding tussen tablet en pc) naar elkaar doorstuurt. Dat doet een router wel, plaatje 2 station mode de router stuurt de data van de Quark door naar de devices en verbind de devices onderling.
Wil niet zeggen dat het niet kan zonder router, dat moet iemand dan proberen.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.
