Onderwerp: USB NMEA adapter ontvangt alleen en zend niet?

Doet een 41BT uberhaupt wel 38400 bps??

Ik had tot voor kort een 42Serial, en die deed max 4800 bps....

Baasklusje schreef :
20 jaar oud spul, niet echt relevant meer.

Waarom niet relevant, als het werkt werkt het en ben plezierig geholpen door de maker, dusss...

v.w.b. de bautrate: Ik zend en ontvang op dezelfde bautrate, dus dat zou imho gene probleem moeten zijn. Kan sowieso geen andere aangeven voor verzenden, omdat dat schijnbaar hetzelfde moet zijn. Scherm kan prima op 34800 ontvangen en dat is het probleem dus ook niet.
Signaal loopt dan ook niet via de lage snelheid inputs maar via de input van de AIS en dan weer naar de multiplexer, die de rest van de ais data wel netjes ontvangt en doorstuurt. Vandaar ook de filtering die ik doe om te voorkomen dat het rond gaat zingen.

Ik had toen ik het probeerde een waypoint actief staan, en in OpenCPN zag ik de te sturen koers en zo, dus dat zou moeten kloppen. Alleen geen knipperende lampjes op de USB adapter, daarom denk ik dat er intern al iets mis gaat in OpenCPN. Maar vrijdag ga ik een uitgebreidere testsessie doen, kijken wat er uit komt

Idealiter zou ik een nieuwe multiplexer kopen die wel een hoge snelheids input extra heeft, maar dat vind ik
- uit duurzaamheidsoogpunt een slechte oplossing
- uit financieel oogpunt een slechte oplossing
Vandaar.

Beste HS,

je ontvangt de NMEA183 data wel goed. Echter wordt de gewenste data niet uitgezonden.

Kan dat apparaat dan wel, data uitvoeren in het gewenste formaat?

Nogmaals als je de nmea183 data binnen haalt in SignalK, dan kun je daarna de data probleemsloos weer uitzenden via de gewenste poort. Met vanuit OpenCPN ook nog de route, waypoint en XTE gegevens.

Kosten zijn dan nihil.

Bram

@Hotsnail.
Ik miste wat info en een schets van de opzet van het netwerk, maar blijkbaar is dit grotendeels gelijk aan de situatie in het andere draadje.

HotSnail schreef :
Dat lijk mij ook, ofwel in opencpn zelf, ofwel tussen opencpn en de USB-adapter. Dingen om te controleren:
- NMEA debug scherm in opencpn, kijk of er berichten uit gaan;
- Schrijfrecht op de virtuele comm-poorten. Het account waar opencpn onder draait in de dialout groep zitten om daarheen te mogen schrijven.

Knoet schreef :
Hier ga ik vrijdag naar kijken. Ik vermoed dat het het tweede is, maar daar ga ik dus achter komen.

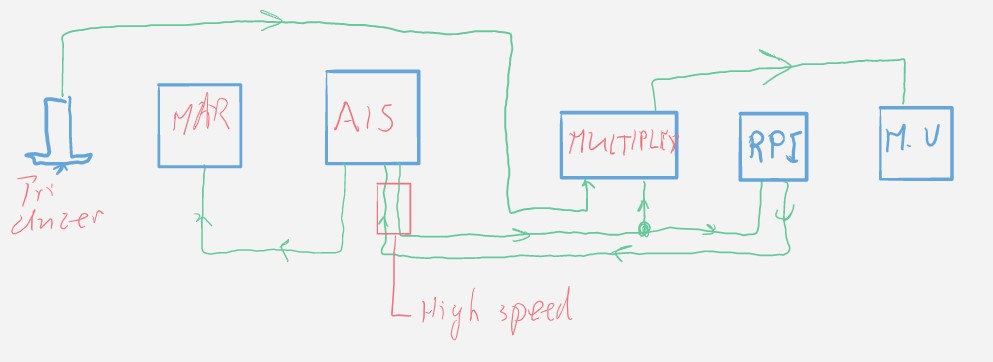

Setup is flink aangepast ten opzichte van hierboven gelinkte plaatje, De multipexer is er bij tussen gekomen en de raspberry moet nu ook data uit kunnen sturen. Omdat ik geen twee highspeed in op de multiplexer heb zitten gebruik ik hier als dirty fix om de multiplex functionaliteit van de AIS te gebruiken. De XTE etc. die de raspberry uit stuurt doen het toch alleen maar als hij de positie gegevens van de AIS ontvangt. De multiplexer zit er vooral ook in zodat ik op binnenwater zonder allemaal toeters en bellen diepte en snelheid door water heb. Hieronder de huidige setup

Om rondzingen van signalen te voorkomen heb ik de Pi ingesteld dat hij een beperkt aantal zinnen zend en dezelfde zinnen eruit filtert bij ontvangst.

Als eerste moet je in de NMEA Debug Window van OpenCPN controleren of er zinnen worden uitgezonden.
Ten tweede volgens mij multiplexed de highspeed poort van de AIS niet als dat zo is kan jouw opzet niet.

Zeilprutser schreef :
Die tweede ben ik ook bang voor na het nog een keer doorlezen van de manuaal van de AIS.. High speed multiplex-ed wel naar de low speed, dus dat zou dan ook nog een oplossing kunnen zijn. Al begint het dan ook nog een optie te worden om een tweede USB naar NMEA out aan de Pi te hangen. Daar heb je mooie voor op voorraad zag ik al

Als je nu eens de multiplexer gebruikt om om de signalen van opencpn en AIS samen te voegen, en de AIS voor de data van je transducer en zichzelf?

[edit] o nee, dat gaat niet, want je usb-adapter kan maar op één snelheid zenden en ontvangen. Dan kom je inderdaad op een tweede adapter.

Is dit niet gewoon de verklaring?




De mux verstaat allen 4k8 baud.

Input in de multiplexer gaat, goed, via de RS232 ingang kan je AIS info multiplexen naar out1 en bluetooth. Dat heb ik nu (na een update) werkend

Het werkt deels....

De suggestie van Knoet was de juiste, ik had geen schrijfrechten naar de USB adapter. NaKnipperen beide lampjes. Ik heb het nog niet voor elkaar zoals ik het eigenlijk wil, loop op de een of andere manier wat te klooien met hoe om alles aangesloten moet worden... Maar in test-setup met direct het multifunctie display aangesloten op de output van de Pi draait het keurig op 38400bt. Heb de Pi alle gegevens door laten sturen en dan zie ik ook alles wat ik wil zien.
Later eens kijken of ik het wat anders kan routen zodat ik ook diepte heb als de Pi uit staat...

To be continued

Om dit project ook hier af te sluiten

Ik heb het nu allemaal draaiend zoals ik het wil. Ik heb bij ons aller ZP een USB => NMEA adapter (dus uitgang voor de Raspberry) gekocht en die ingesteld op 4800bt. Die stuurt de gegevens naar de multiplexer en nu heb ik zowel op mijn Multiview als op de Raspberry
- diepte/stw
- GPS
- AIS
én op de Multiview ook te sturen koers, XTE en dergelijke als ik een route instel in OpenCPN.

Daarnaast blijft het een en ander werken als de Raspberry er mee stopt, de enige data die ik dan mis is de te sturen koers/XTE etc.

Vooralsnog tevreden, eens een hoe het zich in vier weken vakantie gedraagt en hoe het bevalt.
