Onderwerp: RPi, pl2303 serial converter en NMEA in

redshift schreef : Lijkt mij uiteindelijk de duurdere oplossing.

Misschien moet je even googlen op "temu". Amazon en Ali zijn beter...

redshift schreef :
Er is nog een mogelijkheid.

Ik heb t niet helemaal begrepen uit je OP hoe de voeding van de RPI en van de instrumenten in elkaar zitten. Maar een RS232 converter is niet geschikt voor aan boord: De min van de RX/TX is verbonden met de ground van de USB. Dat betekent dat de RPI ground binnenkrijgt via zijn eigen voeding èn via de USB. Dat is dubbel. Daar kan een (klein) verschil tussen zitten. Als dat zo is, gaat er stroom lopen via de RPI om dat te vereffenen. Die kan daardoor stuk gaan. Maar ook kan het spanningsniveau net zo scheef getrokken worden dat de RS232 kant niks meer verstaat. Ergens in dat circuit moet een isolator zitten. Dat kan een USB isolator zijn, maar ook de multiplexer van ZP.

Vraag niet hoe ik hier achter ben gekomen....

BTW: met dit alles ga ik er even van uit dat je NMEA 0183 naar binnen probeert te krijgen en niet NMEA2000.

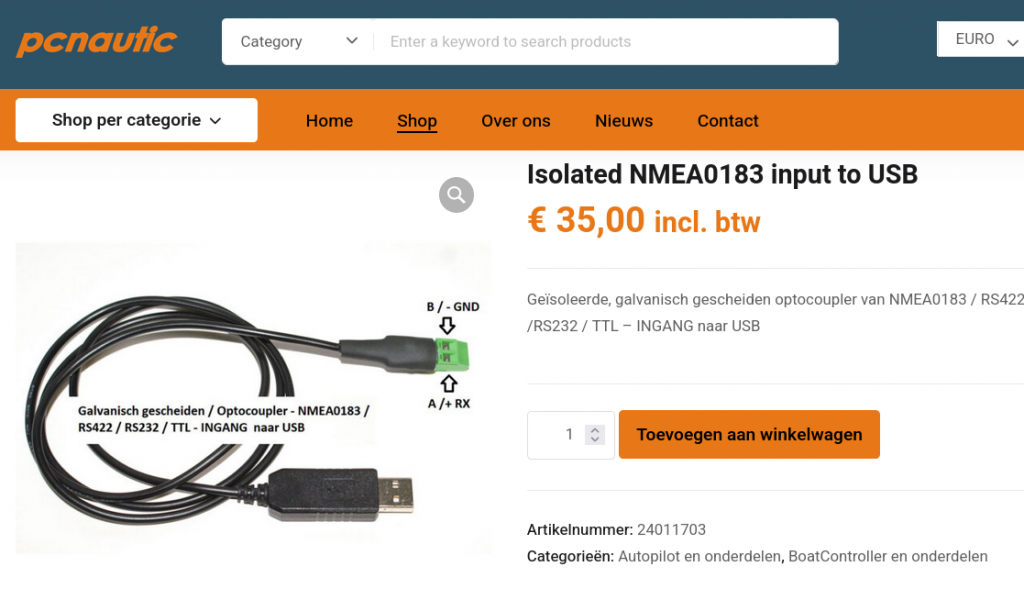

pcnautic.com/product/isolated-nmea0183-input-to-usb

Is wel duurder dan bij de Chinees, maar dan krijg je er wel een isolator in.

Ja dat moet goed gaan. De term TTL in de omschrijving is wel weer erg verwarrend.

Jup, dat gaat werken. Alleen heb ik ook de TX nodig en dan kom je bij 2 losse convertertjes uit hij pcnautic, en de PI moet open (behuizing) omdat ik extra pins moet aansluiten.

De reden dat ik nog twijfel / hoop op een USB oplossing is dat de E85001 dit volgens mij verzorgt. Die heeft voor dit doel een RS232 uitgang. In het schema daarvan sluit je de pc aan via subd9 op de RS232 uitgang (dit is dus NMEA van het boordnet naar pc) en de tx van de pc op de NMEA in van de E85001.

De inputs moeten geïsoleerd zijn volgens spec. Ik verwacht eigenlijk dat de E85001 hier een veilige oplossing biedt, maar niet 100% zeker.

De PI wordt gevoed met een 12v->5V DC DC converter. Ik verwacht dat de Pi daarmee een gedeelde 0 heeft met de instrumenten. Of het dan altijd goed gaat is me nog niet helemaal duidelijk.

Vervolg van het probleem / deel van de oplossing.

Ik heb van 3Noreen (dank!) een fatsoenlijke USB naar rs232 converter gekregen. Deze werkt,
getuige het feit dat ik nu data van het raymarine net op mijn tablet kan kijken. De andere kant op (tablet route -> raymarine ST80 masterview) werkt echter nog niet.

Wat wil ik? Distance to waypoint en bearing to waypoint (en bij voorkeur ook XTE) van de actieve OpenCPN route tonen op de ST80 masterview.

Wat heb ik nu aangesloten?

* Seatalk (1) netwerk zit aan de E85001 en ook aan alle andere instrumenten inclusief ST80.

* E85001
NMEA out -> marifoon en stuurautomaat (werken beide)
RS232 out -> rx van de RS232 converter (die werkt)
NMEA in -> tx van de RS232 converter (dat pad werkt nog niet)

* RS232
RS232 converter <-> RPI (via usb)

* RPI
RPI <-> kplex (software) <-> WIFI <-> tablet <-> OpenCPN

* AIS
AIS <-> pi (serial direct op de pins via optocoupler), maar die werkt al en is voor dit verhaal niet belangrijk

Ik heb de ene kant op dus gewoon verbinding: alle seatalk variabelen
zoals diepte en wind lijken nu goed op de tablet binnen te komen. De rs232 converter doet het dus. Ik heb in OpenCPN de verbinding op beide kanten gezet, en op advies van een google artikel een 3tal NMEA sentences aangezet (RMB,APB,XTE). Ik krijg echter nog niks binnen op de ST80.

Enig idee hoe dit verder te debuggen? Ik zie een paar mogelijkheden

- OpenCPN schrijft niet (of de verkeerde sentences) naar kplex
- kplex doet iets geks en stuurt het niet door (onwaarschijnlijk)
- electrische verbinding van pi naar E85001 werkt niet (rs232 tx -> NMEA in)
- de E85001 vertaalt het NMEA bericht niet naar seatalk (onwaarschijnlijk)
- de ST80 staat verkeerd ingesteld waardoor hij de waypoint data niet toont (onwaarschijnlijk)

Aangezien ik op de tussenpunten lastig kan meten of uitlezen, hoe kan ik dit het handigst nalopen? Als iemand me kan vertellen welke sentences ik van OpenCPN naar de ST80 moet sturen, kan ik in ieder geval de kplex logfile gaan doorzoeken.

Tips welkom!

Toch maar even met de oscilloscoop

In OpenCPN kan je in het NMEA-debug venster checken of en welke data naar buiten gaat. (Bij veel data even op de pauze knop klikken zodat je tijd van lezen hebt).
Staat niet in je lijstje, maar je hebt de GND van de RS232 converter ook aangesloten?

Staat de baud-rate goed ingesteld? Inkomend gaat met een RS232-usb automatisch altijd goed, uitgaand niet.

NMEA data kan je ook checken (een beetje) met een multimeter. Multimeter op DC en als er data aanwezig is zie je een fluktuërende spanning. Geen data is 0)

De beste oplossing is de SignalK-server.

Hiermee stuur je de OpenCPN route en Waypoint data naar de SignalK-server.

Vandaar uit kun je er alle kanten mee uit. Zelfs naar NMEA2000 instrumenten of andere NMEA183
toepassingen.

Let wel op.

Dat je de uitgezonden data moet regelen in het (twee puntjes onderaan OpenCPN) keuze menu.


En in het OpenCPN communicatie menu alleen uitzenden kiezen. Geen uitzenden en ontvangen.

De nmea183 data kun je direct in de Signalk server invoeren.

In Opencpn >netwerk>signalk>poort3000. Zo komt de NMEA183 of andere data terecht in OpenCPN met geen risico van"rondzingen".

Bram

rooiedirk schreef :
Dank Dirk,

ga ik proberen. Hopelijk kom ik dan achter het probleem. GND van de converter is bij beide paren (tx en rx) gebruikt en aangesloten.
Baudrate staat volgens mij ingesteld in de kplex configuratie, maar ik weet dat niet 100% zeker. Moeite van een controle waard.

Ik kon dat OpenCPN NMEA debug venster niet 1-2-3 vinden. Waar zit die ergens verstopt? Ik heb de tablet versie (android), mogelijk zit het daar nog anders.

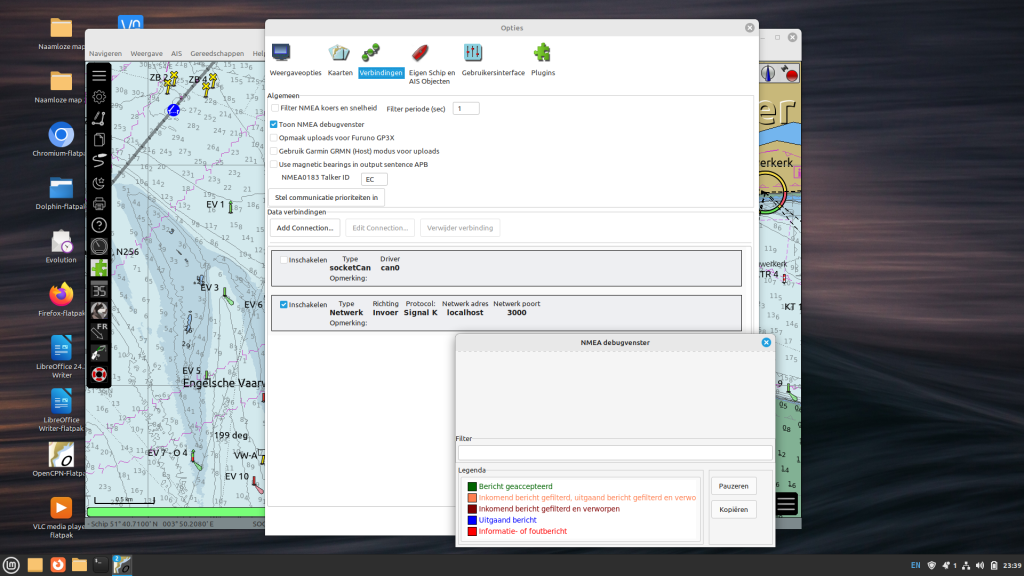

Debug venster aavinken,Uitzetten is vink weer weghalen. Op dit moment hier geen data.

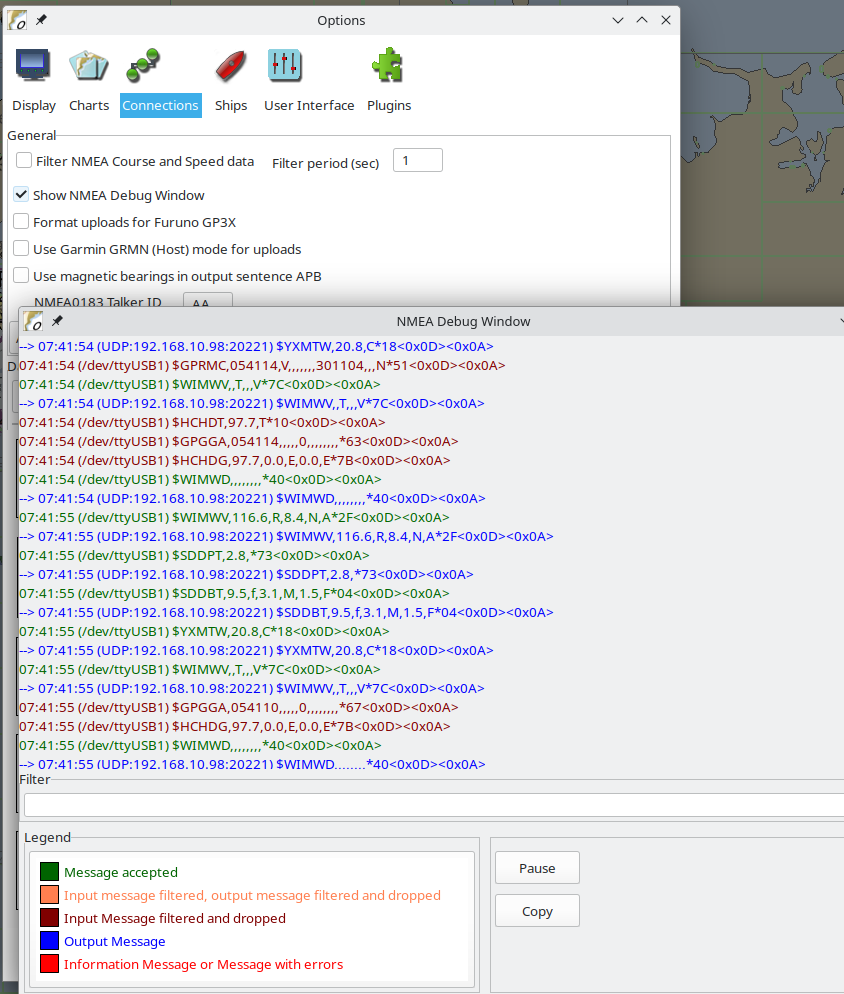

Zoals Brambo al laat zien onder connections. Hier nog even mét data, de blauwe regels zijn dus uitgaand. Ik gebruik Android enkel om te bellen, dus of het daar net anders is.....

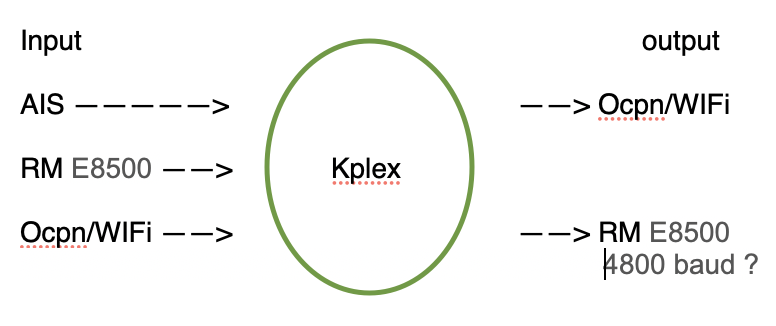

Als de RM E8500 interface werkt op 4800 baud zal daar niet voldoende bandbreedte zijn om alle data die bij kplex binnen komt weer te verzenden naar je ST80. Je zult een vorm van filtering moeten toepassen.

rooiedirk schreef :
Dank beiden, gevonden!

3Noreen schreef :
Oh, dat is een goed punt. Niet aan gedacht dat dit binnen kplex al fout kan gaan (ik zocht binnen OpenCPN). Ik ga zoeken hoe ik daar filtering in kan stellen, daar zijn vast voorbeelden van voor een plotter/tablet+autopilot setup.

Van het weekend verder uitproberen. Dank!

redshift schreef :
Op elektrische niveau is NMEA 0183 gespecificeerd als RS422, en dat is niet volledig compatibel met RS232. Kan zijn dat je daar nog een converter voor nodig hebt

Ja, dat zou kunnen, maar de manual van de E85001 geeft aan het zo te doen. Ik verwacht (hoop) dus dat het wat anders is. Dit weekend verder experimenteren als we op vakantie gaan.
