Onderwerp: openplotter 64 op Rpi4

Beste Brambo

ben er vandaag weer 5 uur mee bezig geweest. Veel geleerd, vooral ook lezen.

ik loop tegen 2 dingen aan:
- ENC kaarten Waddenzee laden niet rest NL wel. Heb ik nou juist de waddenzee nodig. Wat me ergens bijstaat uit het verleden kon je ook de link naar de kaart zelf invullen bij de chartdownloader in het geval de link niet meer goed is)
- Signal K geeft keurig ontvangst GPS aan ( via USB hub, maar was voorheen ook zo) Ik zie in signal K wel een icoon ontvangen en een icoontje zenden, laatste staat niet aan. ( een soort van deur met een pijltje naar binnen en ook een deur met een pijl naar buiten. Laatste staat niet aan)

Alvast bedankt

beste Brambo

net al een verhaaltje getypt, maar geen idee waar dat op dit forum terecht is gekomen

naast dat ik veel leer ( vooral lezen) loop ik nu tegen 2 dingen aan:
- ik de ENC kaart waddenzee niet downloaden wel de rest van NL. Kaarten verwijderd ook uit mijn opslag en weer geprobeerd. Zelfde probleem. Nu staat me bij dat je de link/URL zelf ook kan invullen in de downloader. Is dat een optie?
- GPS goede ontvangst in signal K maar niet in open plotter. Nu zie ik wel het iccontje ( soort deur met pijl naar binnen) aanstaan en niet icoon van waarschijnlijk "zenden"( deur met pijl naar buiten. Gaat het daar fout. Serial port etc wel aangezet.

alvast bedankt

Besta Tonga,

goed dat het bijna allemaal goed werkt. En belangrijk is je de systemen zelf te kunnen beheren.

De kaartendownloader werkt steeds met uiteraard wisselende adressen. Hiervoormoet je eerst update doen, dan worden de adressen aangepast naar de laatste versies.

Je kunt ook op de site van RWS kijken. De site is Vaarweginformatie en dan kijken bij electronische kaarten.

De Signalk data is in de browser. Op het zelfde systeem: localhost:3000 en op een ander systeem op je netwerk: (ipadres van de RPI):3000.

Je kunt ook de VNC reader in combinatie met de VNCserver op de RPI.

Dan is er nog een ander systeem dat werkt via internet via een server in de UK.

Dan kun je wereldwijd jet RPI bedienen met iedere browser. Je moet dan wel aan internet verbonden zijn.

Wat de kaarten betreft zou ik bij O-charts de copieer beveiling usb dongle bestellen. Daarmee kun je de relatief goedkope ENC kaarten op meerdere systemen gebruiken.

Kijk maar of het verder lukt.

De RWS kaarten werken soms niet optimaal, maar zijn wel erg actueel en gratis.

Succes

Bram

Beste Brambo

ik kon het niet laten en ben vanmorgen weer verder gegaan.
De chartdownloader na openen van de plotter
ik had de kaarten van NL wel gedwonload, maar ze stonden niet in het mapje van de Chart files, lastig, dus ik zag ze ook niet. Map geleegd en alle opnieuw geupdate en gedownload, nu werkt het!! Zal ik in de toekomst bij updates ook vaker zelf moeten doen.

De GPS snap ik nog steeds niet
Ontvang in signal K local host 3000, 3 ( 100%) ontvangst.
Dus serial port staat aan en die is gekoppeld aan Signal K
op de kaart van open plotter zie ik geen GPS
In signal K staat bij gps1 ( zo heb ik hem genoemd) in groen connected to en dan serienr van de dongle

Moet ik dan inloggen in signal K via wachtwoord ( wat ik nog niet heb)? om verder uit te pluizen hoe en wat. Of moet ik open plotter ergens linken aan signal K?

echt heel erg bedankt dat u mij er zo doorheen loodst

mijn naam is trouwens Caspar, maar die was er al op dit forum

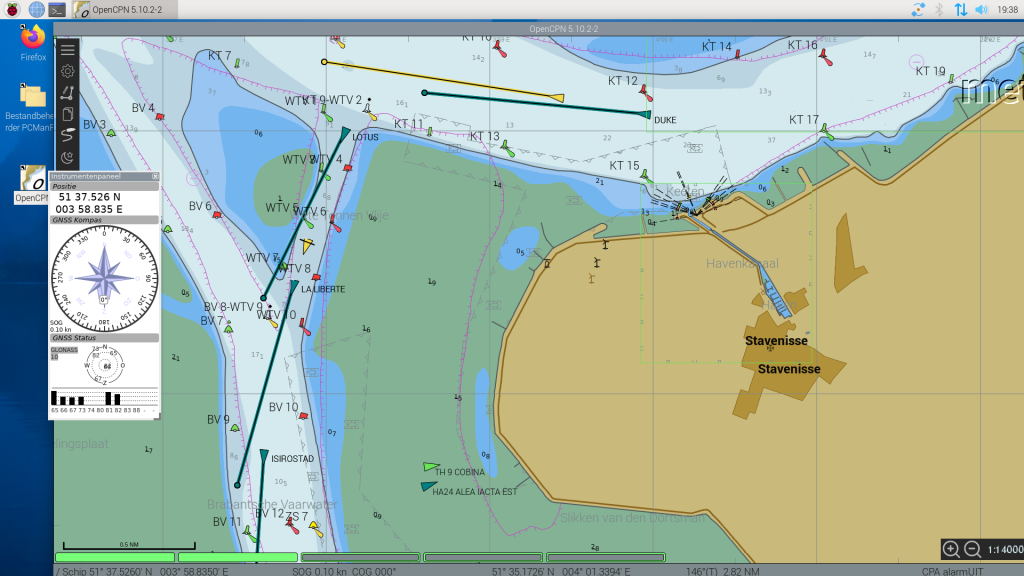

Wat bedoel je met de kaart in OpenPlotter ?

De kaarten zijn in OpenCPN daar moet je verbinding maken met de SignalK-server.

Verbindingen Signalk en localhost en 3000 invullen.

Je kunt ook nog in de pligins van OpenCPN het dashboard aanzetten.

Plugins altijd eerst even updaten.

Er moet uiteraard wel een goede GPS ontvangst zijn.

Bram

ik heb trouwens ook het idee dat de 64 bit een stabielere/ snellere SD kaart verlangt. Ik heb al een paar keer gehad dat de Rpi niet meer reageerde laatst zelfs niet op de reeboot. Ik ben nog even aan het puzzelen met mijn oude sd kaartjes en ga op den duur wel een snelle USB stick of ssd kopen

Beste Casper,

USB stick
Ik heb heel goede ervaring met Fit plus usb3.1 van Samsung. Met 64 GB kost ding ongeveer € 16,-.

Met de kopieer functie in het RPI menu kun je de image van de SD kaart zo kopieren naar de USB stick. of een HDD. Zo'n stick met een leessnelheid van 300 mb/s is bijna net zo snel als een HD via USB.

In raspi-config kun je ook de boot volgorde instellen.

bram

hmm de USB hub stond niet aan ( anders reboot de Rpi via die USB) dus die lag eruit en nu doet de GPS het wel

ook weer opgelost.

Ben nu net begonnen aan AIS .. die was bij de vorige instalatie jaaarene geleden instabiel. We gaan het zien

binnen ais

als ik ais/ vhf open
staat ais geinstalleerd
waar zijn de GQRK, de DAP, en de DVB-T voor? moety ik die ook instaleren voor de AIS?

En moet ik nog een calibratie tool instaleren. Ik kom er 2 tegen bij

gaat lekker zo

ik kom dus 2 tools tegen via preferences- add remove software

welke gebruik ik voor de calibratie van de AIS?

was voorheen RTL-SDR calibratie using GSM based stations, maar die staat niet in de lijst
net heel brutaal kal -s GSM900 in de terminal getypt, maar dat was iets te optimistisch

deze ook niet: kal -c [chan] -e [ppm]

Beste Casper,

je wilt thuis AIS ontvangen ?

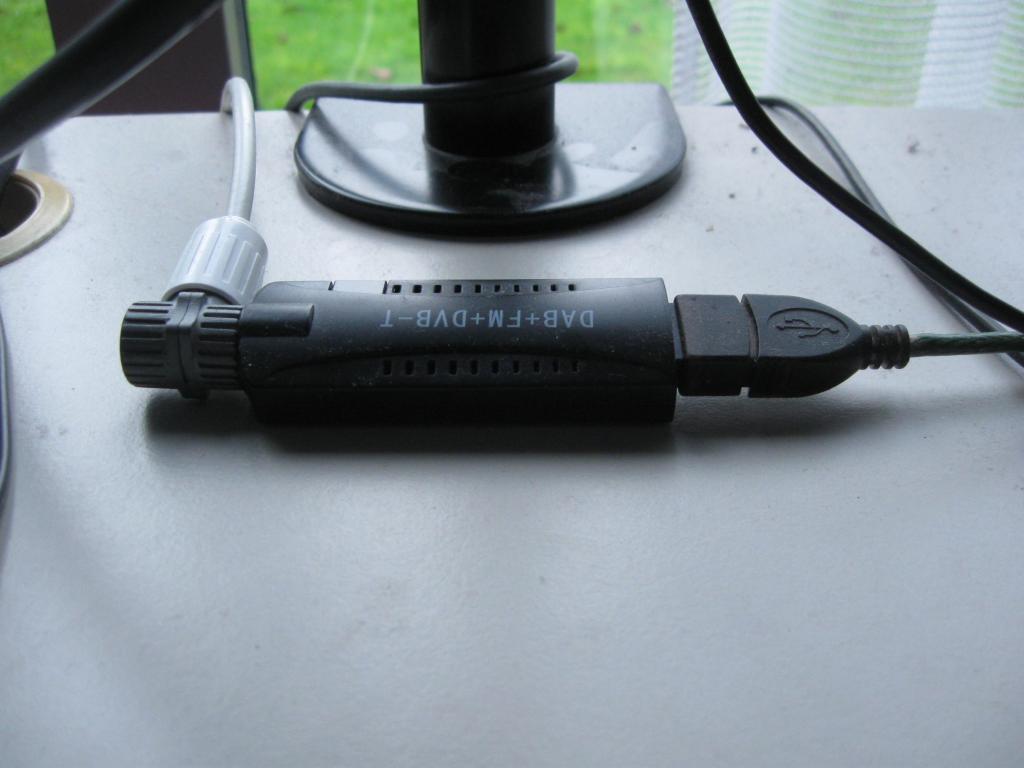

Als ontvanger dient dan zo'n SDR module (voorheen in gebruik als tv ontvanger) en uiteraard een VHF antenne. Hangt hier gewoon aan de gordijnrail binnen.

Er zijn meerdere mogelijkheden de werkende frequentie wat te verschiven (calibreren).

Maak de keus voor AIS (de andere opties zijn voor Dab radio ontvangst etc.

Dan moet je calibreren kiezen.

Dan moet je diverse keuze laten werken en de gegevens invullen. Zo is de gain hier 49. PPM 43 en port 10110.

Is allemaal wat onverzichtelijk. Maar het werkt hier al meer dan een jaar probleemloos.

De uitvoer gaat dan naar SignalK en verschijnt in het Signalk dasboard.

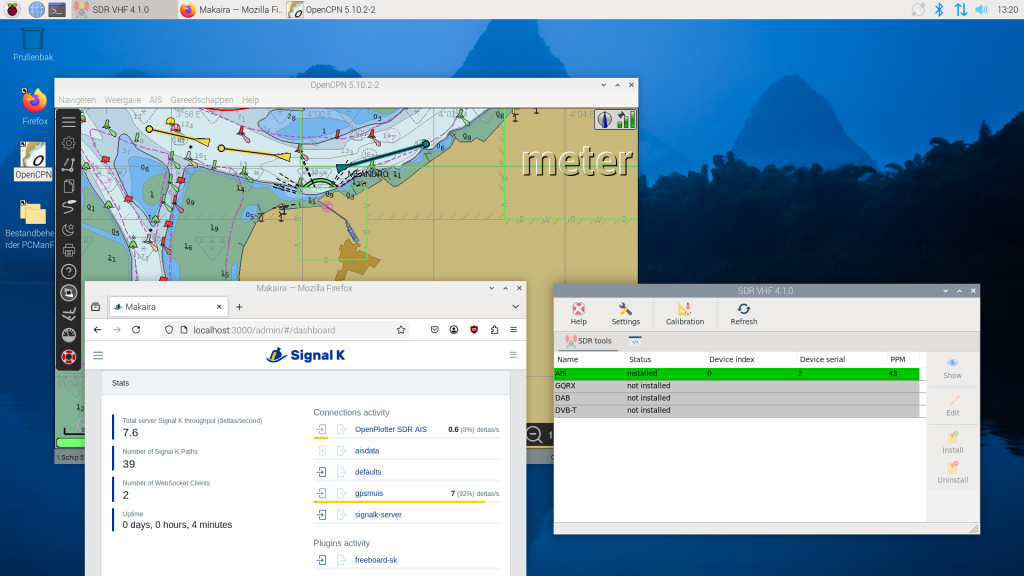

Zal nog een schermafdruk maken.

Je moet uiteraard in de buurt van scheepvaart verkeer wonen.







Waarschuwing: zo'n ding gebruikt wel wat stroom Werkt direct op de RPI 5 maar voor de RPI 4 kun je beter een actieve hub gebruiken (die heeft een eigen stroomvoorziening) voor USB aansluitingen.

Beste Bram,

ik ga vandeweek mee aan de slag. Zaleven kijken welke van de AIS ook voor kalibratie werkt en dan instellen

bedankt

grtz

Caspar

Beste Brambo,

ik kom er toch niet helemaal uit
Ik heb dezelfde AIS SDR app als u. Deze vraagt om kalibratie, maar ik kan via Prefferences-- add remove software geen kalibratie en of calibrate vinden

wel de op internet genoemde AIS catcher, maar mij is niet duidelijk hoe ik die instaleer of ik die al standaard heb en uiteindelijk of deze "catcher"mijn AIS dongle kan kalibreren

kunt u nog zien welke app u voor de kalibratie heeft gebruikt?

2e vraag

kan het zijn dat de GPS af en toe uitvalt? vandaag wel GPS in signal K maar niet op de kaart in open plotter. Terwijl dat vorige week wel zo was

alvast bedankt
ik ploeter nog even voort

Beste Caspar,

ik had net een berichtje gemaakt. Maar die is verdwenen.

Zal het dan nogmaals herhalen.

Je moet van OpenPlotter SDR VHF hebben.

AIS kiezen. Je vindt dan in de bovenste regel calibreren.
Detected devices aanklikken.

Dan gain. Hier 49 zal bij jou wel hetzelfde zijn. Initinal PPM dan komt er een hele reeks van getallen langs. Dit laten werken voor langere tijd. Als de getallen min of meer hetzelfde zijn dat getal kiezen. Hier 56.

Band is GSN900 Dan get channel. Er passeren dan een reeks kanalen. Die met de hoogste waarde kiezen.

Daarna kun je nog edit doen en kijken of alles goed staat en save. Dan start de server en kleurt de regel groen. De poort naat Signalk is 10110 en moet als sdr etc verschijnen in SignalK.

Kijk maar hoe ver je komt.

Je moet uiteraard wel AIS bronnen hebben in je directe omgeving.

Het werkt hier al langer dan een jaar perfect. Gewoon op mijn kantoor(tje).

Aan boord heb ik een transponder.

groet,

Bram

Beste Casper,

is nu alles gelukt ?

Beste Brambo,
ik ben net weer een stapje verder met de GPS. Ontvangst Signal K was goed, maar denk dat het signaal bij het raam niet sterk genoeg was. Ben buiten gaan zitten met de hele bubs en nu wel GPS.
Ga zo meteen "droog oefenen" met AIS, maar denk dat ik dat uiteindelijk op mijn boot moet doen voor de ontvangst. Dan nog wat oude sensoren opnieuw installeren en klaar om te gaan!
en uiteindelijk backup maken

Ga pas in juni naar de Wadden, helaas niet eerder tijd, maar ik heb er zin in.

Beste Brambo,

ik zit nu op de boot. AIS antenne aangesloten, systeem draait, maar bij calibratie herkent open plotter mijn SDR antenne niet. In het verleden heeft deze setup wel gewerkt.
Ik heb er twee RTL-SDR V3 pro en RTL-SDT.com V3 beide worden niet herkent. Stroom is stabiel. Kaart en GPS doen het goed.

2e waar ik tegenaan loop: VNC server kan niet inloggen via laptop. Thuis gaat dat wel als ik de LAN kabel in de Rpi doe anders ook niet. Dacht dat het te malen had met Wifi die de Rpi dan pakt, maar die is heir op de boot niet.
Kom in de bovenbalk wel wat tegen:
- turn off wireless LAN en een aantal marina's hier in de buurt
dan ook optie Advanged: moet ik daar Add a VPN connection doen? of eddith connection?

Beste Casper,

thuis is de situatie anders. Je ethernet kabel is verbonden met je router thuis en je laptop maakt draadloos contact met je laptop.

Op de boot is dit anders.

Je moet eens kijken bij Openplotter settings en dan bij netwerk. Dan kun je ook zien of je AIS RTL-DSR ding herkend wordt. En je ziet het ip adres van draadloos.

Als je op je laptop de VNC reader gebruikt. Hier op mijn Linux Mint systeem) Tigervnc {is gratis)

Je zoekt op je laptop Wifi en komt dan openplotter tegen.

Daarmee inloggen. Je hebt dan verbinding met de RPI VNC server.

Vervolgens gebruik je VNC reader met het ip adres 10.42.0.1.

Kan het hier thuis even niet zelf proberen.

Dus eerst de draadloze verbinding maken met de RPI en daarna de vnc reader

We horen het wel weer,

Bram

nou was dus de USB hub de achterste poort deed het niet. Kwam ik achter na omwisslen met de GPS die daarna niet herkend werd.

wat een engelen geduld heb ik

Nu draait alles. GPS, AIS. Vooral ook dankzij het geduld en duidelijk handleiding Brambo.

nu nog wat sensoren en bakup en de VNC server.

Goedzo Casper,

Grote voordeel is, je weet nu hoe het allemaal werkt.

Je kunt ook Signalk op je laptop gebruiken als je draadloze verbinding werkt. (kip insrumenten bijvoorbeeld).

Is het Ip adres van je RPI:3000. Dat is alles.

Veel plezier ermee,

Groeten uit een zonnig Zeeland

Hmm
Toch weer wat lastig voor mij:
Ik neem aan dat u bedoeld dat Rpi via de ethernetkabel verbonden is met de router thuis.
Wat bedoeld u onder laptop maakt contact met laptop? Ik neem aan de Rpi ( die dus zelf via een kabel met een router is verbonden) via zijn eigen wifi contact maakt met de laptop.

Zonder de kabel aangesloten kom ik via settings .. network bij een lijst
GPIO ik denk dat dat de sensoren zijn die ik nog moet instellen
Signal K Admin
Signal K NMEA 0183 output
Signal K connection met laatste cijfers 10110

Op mijn laptop zie ik behalve de wifi thuis, een verborgen netwerk geen openplotter of Rpi als wifi.

Moet ik nog iets aanzetten op Rpi?

Beste Casper,

ik neem dat je met laptop draadloos wilt werken ?

Thuis is de Rpi verbonden via de ethernetkabel. Die verbonden is met je router die ook een wifi verbindings mogelijkheid heeft. Via dat circuit heb je verbinding met de RPI.

Aan boord is het anders. In de eerste plaats moet de VNC server op de RPI aanstaan. Staat in de RPI config instellingen. Schuifje op aanzetten.

Voor de zekerheid maar even opnieuw opstarten. Je gebruikt een RPI 4 ?

De Wifi instelligen aan rechts boven).

Als het goed ia, moet nu op je laptop wifi Openplotter verschijnen.

Daar moet je op inloggen zodat er een draadloze verbinding kont met de RPI.

Daarna de VNC reader activeren. Met het IP adres van de RPI.

We horen het wel weer.

Bram
