Onderwerp: mbtiles in OpenCPN

Wat als je verder inzoomt op die tile? Kan je anders een tile hier attachen?
Moet je de extensie even veranderen naar bijvoorbeeld pdf of zo.

Als ik de extentie wijzig naar pdf kan ik het bestand niet openen.
Zou dit betekenen dat het .mbtiles bestand niet goed is?

Ik heb het als pdf toegevoegd.

Zou idd wel handig zijn als je kunt checken of het .mbtiles bestand wel bruikbaar is.

Nee, het genereren van de mbtile is niet goed gegaan, hij is ook maar 16kB groot.
De inhoud beging trouwens wel met SQLite format 3, wat ook bij een correcte mbtile het geval is.
Dus helaas nog even doorpuzzelen met QGIS.

OK, bedankt
Gaat hem nu niet meer worden, want we gaan morgen weg.
Maar dan weet ik in ieder geval dat het aan het MBTiles bestandje ligt en niet aan OpenCPN.

Nog even terugkomen op het checken van de mbtiles file.
Ik had nog een ouder bestand dat wel gewerkt heeft.
Als ik daar een pdf van maak kan ik dit ook niet openen.

Is dit de juiste manier om te checken of het bestand goed is?

Robert Jansen schreef :
Het veranderen in een pdf bestand is alleen om het hier op het forum te kunnen delen. Het is namelijk niet toegestaan een bestand met de extensie .mbtiles te plaatsten op het forum. De ontvanger hier op het forum moet dan weer de bestandsnaam terug veranderen om het te kunnen gebruiken om te testen. Dus alleen een bestand met de extensie .mbtiles zal in OpenCPN werken.

OK, begrepen
Bedankt!

Hoe maak je de mbtiles bestanden?
OpenCPN kan alleen met raster tiles omgaan.
Niet met vector tiles, helaas!

Ik probeer een mbtiles-kaart te maken voor OpenCPN van de geul naar Noordpolderzijl.
Het lukte altijd goed, maar nu ineens niet meer. Misschien door een update van de website Satellietdataportaal?

Ik doe de volgende stappen:
1 satellietdataportaal.nl openen, viewer kiezen, gebied bij NPZ selecteren
2 dan opent een verticale menubalk met foto's van het betreffende gebied, op 7 april is een geschikte foto te zien met geen bewolking. Ik klik op "selecteer voor WMTS"
3 links staat dan bij "acties": "WMTS 1x" met daaronder de naam van de satelliet (pleiades-neo)
4 als ik daarop klik dan opent een venster met 2 tijdstippen kort na elkaar; er zijn kennelijk 2 foto's vlak na elkaar gemaakt.
5 als ik de cursor boven een van die foto's op RBG of IRG (infrarood) houdt dan komt de tekst "plaats WMTS in klembord" in beeld. Ik klik er op. Heel even zie je dan een groen vinkje.

Dan open ik Qgis en voer de procedure uit zoals beschreven staat in de instructiebladen voor OpenCPN op nautin.nl.
Ik open een WMC-layer en paste de URL die in het klembord staat (wmts.satellietdataportaal.nl/w...ILITIES&SERVICE=WMTS). Dat vind ik al een rare link, want er staat niet eens een tijdstip in de link. Daar gaat het kennelijk mis.
Ik vul een naam in, klik op oke en druk dan op de knop "connect".

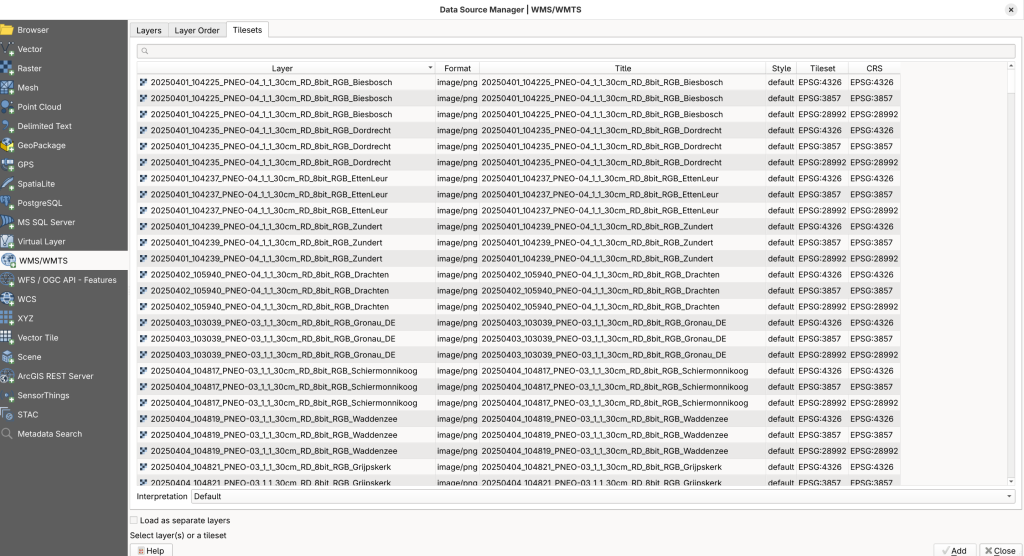

En dan zie ik dit:



En dan de vraag: wat doe ik verkeerd?

Hallo Taan,

Je doet niets verkeerd, alleen moet je nog een stapje verder. Er is enige tijd geleden iets gewijzigd in Satelietdataportaal. Als je een geselecteerde foto dan inlaadt in QGis, krijg je een hele lijst te zien (zoals in jouw screenshot). Die lijst loopt over heel Nederland heen. Het lijkt alsof de satellietfoto bestaat uit een 'run' die over heel Nederland heen loopt. Het door jou geselecteerde gebied zit daar tussen, maar je moet het wel weten te vinden. Dat is soms vrij lastig. Het is duidelijk dat je niet moet zoeken bij 'Maastricht' ofzo, maar dat je het onderdeel moet hebben waar Noordpolderzijl in zit.

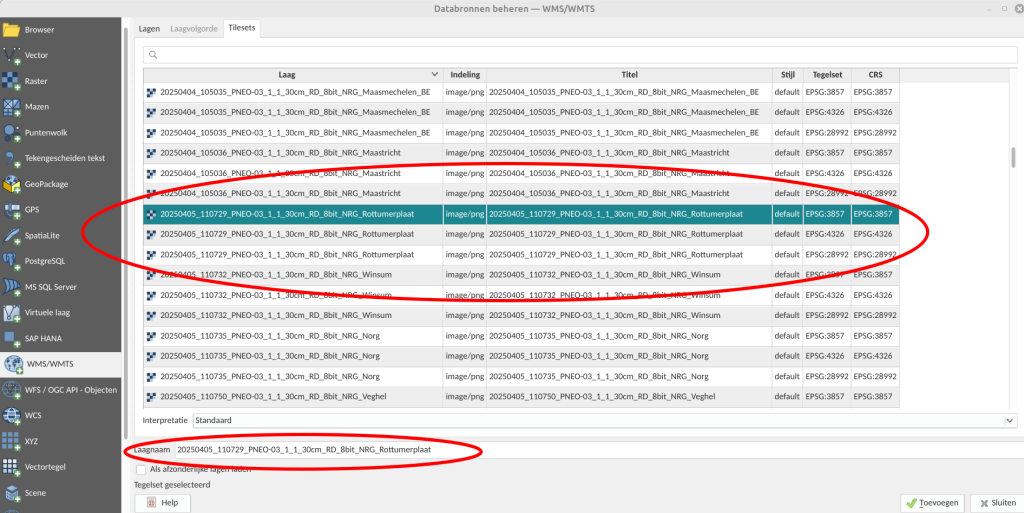

In dit geval -bij die foto van 7 april- blijkt dat (na enige trial and error met o.a. 'Waddenzee' en 'Schiermonnikoog') dat je het onderdeel uit die run moet hebben dat is aangeduid als 'Rottumerplaat'. Als je die kiest, dan heb je ook het deel met Noordpolderzijl. Let er ook op dat één en hetzelfde gebied 3x wordt genoemd, namelijk elke keer met een ander coördinatenstelsel (de kolom CRS). Je moet er daar één van kiezen. Ik gebruik zelf altijd EPSG:3857.

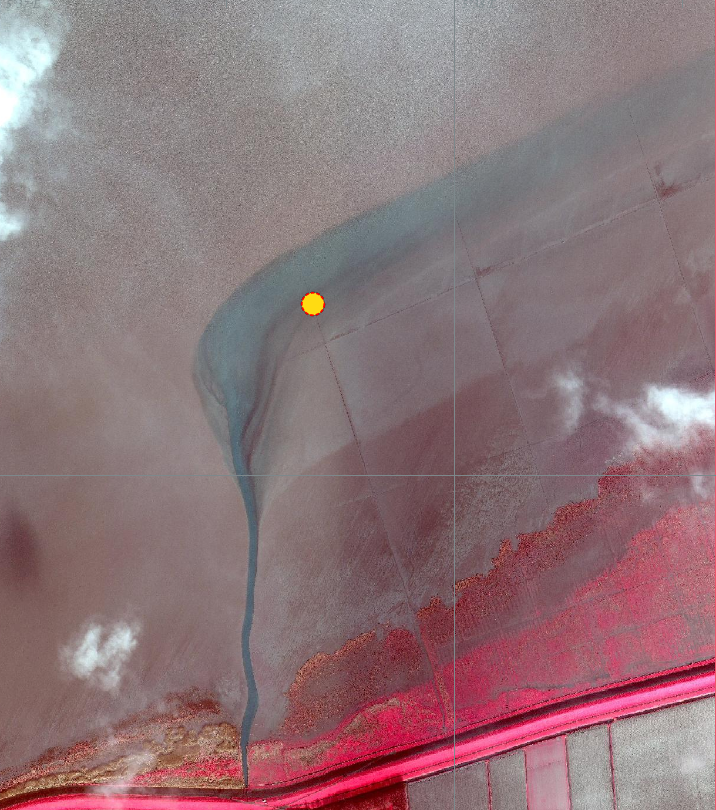

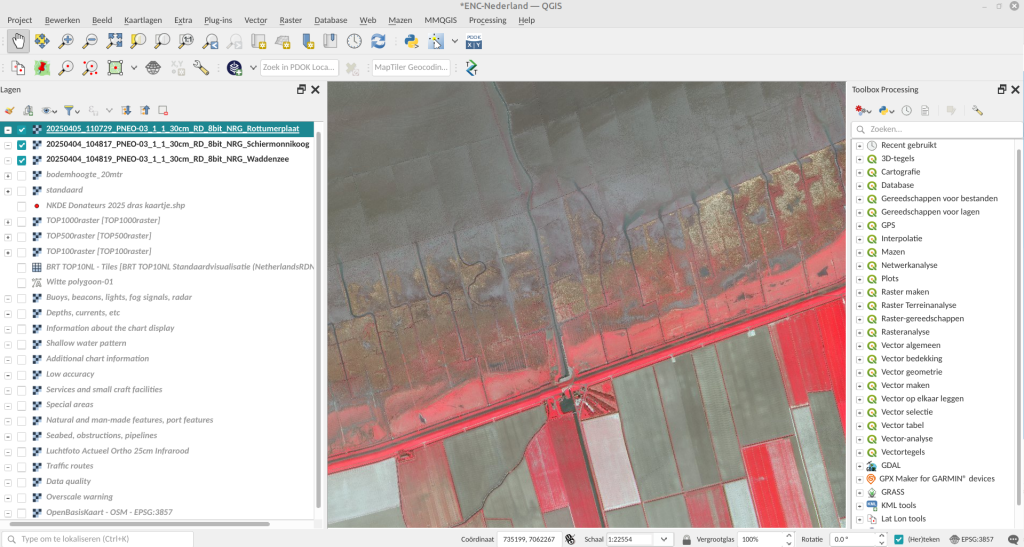

Zie bijgevoegde screenshots.Ik heb hier overigens de infraroodfoto gekozen, vandaar de rode tinten.

Als je er niet uit komt dan hoor ik het wel.

Vrgr, Roel

PieterV schreef :
Pieter, hier een link naar een handleiding. In dit geval hoe je satellietfoto's omzet in mbtiles. Ik gebruik daarvoor het programma QGis.
Zie de handleiding. drive.google.com/file/d/1TolXh.../view?usp=drive_link

Vrgr, Roel

Volgens mij heb ik die foto's al omgetieft.
Zal kijken of ik ze binnenkort even kan publiceren.

Dank je Roel, duidelijk antwoord.

Ik heb dit voorjaar mbtiles gemaakt van Noordpolderzijl en nog meer plaatsen. O.a. de Cocksdorp, Zwarte Haan en bij Noord-Holland.

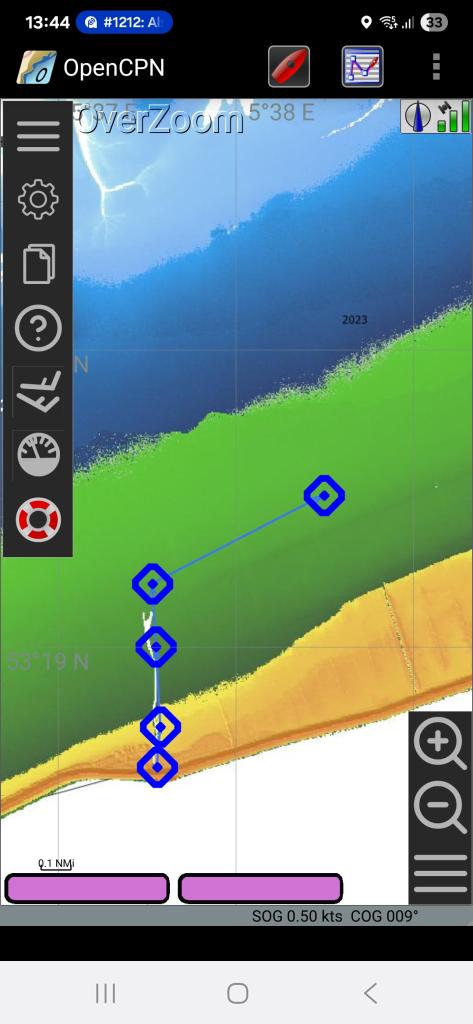

Als je met de chartdownloader www.wildewadvaarder.nl/opencpn/wildewadvaarder.xml als link gebruikt, krijg je naast de meest recente hd-reliëfkaarten ook de satellietdataportaal.nl foto's. De IR-opnames waren het meest bruikbaar.

Bij de hd-reliëfkaart is de kuststrook en het stuk van wantij-Ameland tot wantij-Schier geüpdatet.

Wat mooi, Hans. Dat scheelt heel wat huisvlijt.

It Paradyske schreef :
Waarom heb je Zwarte Haan toegevoegd? Ik heb daar een jaar of 5 geleden vanaf de wal de boel wel eens staan bekijken, om te zien of ik er met de Eclips zou kunnen komen. Het geultje loopt dood op het Wad, en dat valt daar zó ver droog dat het geultje alleen onder extreme omstandigheden bereikbaar is. Omstandigheden waarbij avonturieren niet echt een optie is en die bovendien het volgende tij vaak alweer voorbij zijn. Volgens mij kan zelfs Dirk er niet komen.

Eclips schreef : Maar staat wel op m'n verlanglijstje

Eclips schreef :
Oh, die zit er tussen omdat ik eens wilde kijken waar die geul nou exact lag, en hoe diep het daar ter plekke was.

Maar eerst Dirk het daar maar laten verkennen.

Van de rand tussen groen en blauw op de HD-reliëfkaart naar het doodlopende afwateringsgeultje van Zwarte Haan is nog 500 m. Dat is een heel eind over heel hoog Wad. Ik heb Dirk al op hoge plekken zien liggen, maar zó hoog...

Ach,150cm boven NAP, en het kan voor Dirk, schat ik zo.

Hier heb ik al eens boven op de paaltjes gezeten. (kwam er 10min voor hoog net overheen)
Dan moet de zwarte haan naar binnen toch ook kunnen. (Ook met meer diepgang)

Probleem is natuurlijk dat je twee dagen rond spring zonder wind en met een 30cm verhoging wilt
