Onderwerp: Serieel naar Wifi/ Ethernet converter: HLK-RM04

Serieel naar Wifi/ Ethernet converter: HLK-RM04 30 sept 2016 07:19 #771813

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2279
De HLK-RM04 heeft een RS232 ingang waarop ik rechtstreeks NMEA heb aangesloten.
De NMEA spanningsniveau's vallen binnen de RS232 specs dus dat zal geen problemen geven.

Er zijn andere modules, zoals b.v. de ESP8266, die aangestuurd moeten worden met max. 3,3 Volt.
Als je deze wilt aansluiten op b.v. een Arduino, die werkt op 5 V, dan heb je daar wel een levelshifter voor nodig.

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 01 okt 2016 17:20 #772161

omega schreef :
De HLK-RM04 heeft een RS232 ingang waarop ik rechtstreeks NMEA heb aangesloten.
De NMEA spanningsniveau's vallen binnen de RS232 specs dus dat zal geen problemen geven.

Er zijn andere modules, zoals b.v. de ESP8266, die aangestuurd moeten worden met max. 3,3 Volt.
Als je deze wilt aansluiten op b.v. een Arduino, die werkt op 5 V, dan heb je daar wel een levelshifter voor nodig.

Grt Hans
Nee hoor, een diode tussen in- en output volstaat.

Met de kathode aan de 5V output en de annode aan de 3V3 input, trekt de output de input laag maar niet hoog. Daar zorgt dan de interne pull-up wel voor. En als je dat niet vertrouwd hang je er een externe pull-up bij van 10K of zo.
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 01 okt 2016 17:47 #772169

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2279
Nog simpeler dus ;)

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 01 okt 2016 21:34 #772195

  • nardus
  • nardus's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6102
Bah, mn daisy gesloopt. :angry: na de serieele koppeling ging het lampje uit..
Beter iets kant en klaars kopen... :(
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 02 okt 2016 15:36 #772373

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2279
Dat is wel balen.
Hoe had je hem aangesloten ?
Misschien is er nog iets te redden.

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 06 nov 2016 20:41 #782117

Vandaag eindelijk aan boord het convertertje kunnen testen.
Alles opgebouwd met de componenten zoals aangegeven door Omega en zijn instructies.
Verder EM-trak B100 transponder icm iSailor op de iPad.
Na even stoeien met de baudrate werkt 't perfect! Alle targets keurig in beeld.
Omega / Hans: bedankt!

PS:
Waar waren de zeilers dit weekend?
Welgeteld 3 zeilboten tegengekomen dit weekend op de Fluessen / Heegermeer / Gaastmeer.
Heerlijk zeilweekend. We varen lekker door deze winter.....
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 07 nov 2016 07:35 #782201

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2279
gerwinhaaijema schreef :
Vandaag eindelijk aan boord het convertertje kunnen testen.
Alles opgebouwd met de componenten zoals aangegeven door Omega en zijn instructies.
Verder EM-trak B100 transponder icm iSailor op de iPad.
Na even stoeien met de baudrate werkt 't perfect! Alle targets keurig in beeld.
Omega / Hans: bedankt!

Hoi Gerwin,

Leuk om te horen dat het draait !

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Laatst bewerkt: 07 nov 2016 10:27 door ilCigno. Reden: quote hersteld
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 10 nov 2016 15:03 #783167

  • nardus
  • nardus's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6102
Ik ben ook bijna klaar.

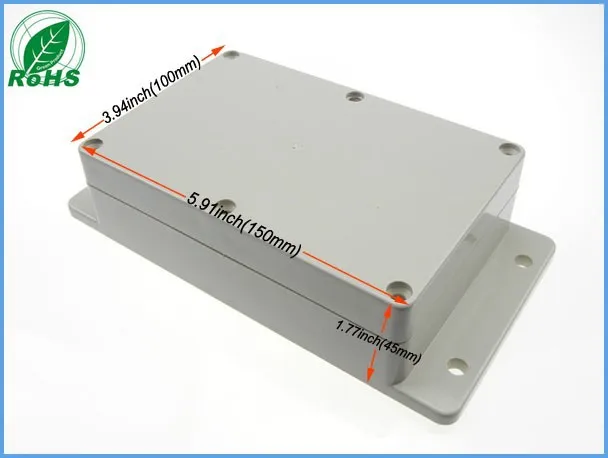

De HLKRM04 met een NasaAIS+serial gps gaat on het doosje wat ik nog moet bestellen.


Ben alleen nog op zoek naar een soort stopcontactje voor de gps. dacht aan een soort speaker aansluiting oid. 3 aderig.
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 10 nov 2016 21:23 #783235

omega schreef :
Joshua Slocum schreef :
Een ESP12 (ESP8266 module) is nog goedkoper. Het werkt al een jaar prima bij mij aan boord. Maar ik ben niet tevreden over de mogelijkheden van de Android (tablet) apps zoals bijvoorbveeld het ontbreken van NMEA berichten van navigatie app naar de marifoon. Het tablet is nu vervangen door een echte plotter met een wired NMEA verbinding met de AIS. Wifi is dus overbodig geworden.

Een alternatief is een Arduino D1 board (Arduino port met ESP8266 als CPU). Daar zit alle electronica (voeding en zo) al op, behalve een RS422 receiver.

USB-OTG heb ik ook even geprobeerd en werkt op prima mijn Nexus-7 met dien verstande dat de navigatie apps geen NMEA over serieel/USB ondersteunen.

De fotos tonen de ESP12 module, een 12V/5V step down converter module, een 3V3 ULVDS regulator en een RS422 receiver module. Alles is te vinden op AliExpres.

Inmiddels draait de HLK-RM04 al weer een poosje probleemloos en stabiel op de boot.
Ook een bluetooth-module (HC-05) ingebouwd zodat GPS & AIS via zowel wifi als bluetooth zijn te ontvangen.

Dag Omega,

Leuke knutsel projecten! Ik ga deze winter ook maar zoiets bouwen. Ik heb eigenlijk twee vraagjes:
- waar heb jij je 9 pins d sub conrector vandaan?
- hoe heb je de bluetooth module aangesloten?
De combi levert een mooie flexibele oplossing op.
Only fools rush in
syonlyfoolsrushin.blogspot.nl/
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 16 nov 2016 19:37 #784816

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2279
Sorry voor deze late reactie :blush:

Sub D male connector heb ik gehaald bij een lokale elektronika winkel (Smorenberg) maar kun je ook krijgen in China:
www.aliexpress.com/item/10pcs-...7d-b1f4-af475233478a

De Bluetooth module werkt op 3,3V dus rechtstreeks aansluiten op een NMEA-signaal (niveau 5V) gaat problemen opleveren.
Ik heb daar een spanningsdeler tussen gezet zodat het NMEA spannings-niveau wordt verlaagd naar ongeveer 3V maximaal.

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 17 nov 2016 01:15 #784883

omega schreef :
De Bluetooth module werkt op 3,3V dus rechtstreeks aansluiten op een NMEA-signaal (niveau 5V) gaat problemen opleveren.
Ik heb daar een spanningsdeler tussen gezet zodat het NMEA spannings-niveau wordt verlaagd naar ongeveer 3V maximaal.

Grt Hans

Een spanningsdeler gaat problemen geven. Ze zal heus wel 3V maken van 5V maar wat gebeurt er als de uitgang 0V wordt? Wat doet de spanningsdeler dan?

Ingang hebben gewoonlijk een interne pull-up weerstand. Hoe groot is die? Wat is de ingangsspanning als de ingang via de spanningsdeler weerstanden naar 0V getrokken wordt?

In feite is er dan sprake van weer een spanningsdeler, maar nu tussen de interne pull-up en de twee (nu parrallel geschakelde) weerstanden van je deler. Mijn ervaring is dat je met een deler geen betrouwbare 0V kunt maken.

Veel eenvoudiger en zonder problemen is een schakeldiode met de kathode aan de 5 volt output. Er gaat geen stroom lopen van 5 naar 3 volt, daar zorgt de diode voor. De ingangspanning wordt in dat geval bepaald door de inwendige pull-up weerstand van de ingang. Zodra de uitgang laag gaat trekt ze de 3V3 ingang, via de diode, met gemak laag.
Laatst bewerkt: 17 nov 2016 01:21 door Joshua Slocum.
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 17 nov 2016 07:50 #784900

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2279
Met de scope gemeten gaat het signaal na de spanningsdeler (2K2, 3K3) van 0V naar 3V dus het werkt wel, maar je hebt wel een punt.
Je zou ook nog zo'n convertertje kunnen gebruiken:
www.aliexpress.com/item/5pcs-l...59-a47f-c4aba061592a

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 17 nov 2016 11:01 #784943

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2279
Voor de wat minder ingewijden bijgaand een plaatje van internet hoe je een Arduino kunt aansluiten op de HC-05.
Het uitgangsniveau van een Arduino is ook 5V, idem NMEA.
Ik heb iets andere waarden gebruikt voor de weerstanden maar de verhouding is vrijwel gelijk.
Let wel, alleen de RX van de HC-05 aansluiten.

Grt Hans


Jouet Sheriff "TinTin"
www.virtualware.nl
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 17 nov 2016 11:20 #784949

En die kan je dan weer testen met:
play.google.com/store/apps/det...pbluetoothudpservice
op Android om er TCP/IP of UDP van maken. (trial versie)
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 17 nov 2016 15:27 #785006

  • nardus
  • nardus's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6102
Joshua Slocum schreef :
@omega
Kan de HLK-RM04 ook UDP broadcasten? Dat was voor mij namelijk de reden om met met een ESP8266 te gaan expirimenteren. Door UDP te broadcasten kunnen er meerdere "luisteraars" zijn zoals mijn tablet maar ook mijn telefoon (back-up) of andere WiFi apparaten.
<knip>
(Een HLK-RM04 is inmiddels besteld. Die ga ik ook even uitproberen :) ).

Bij protocol kan je ipv TCP ook kiezen voor UDP. Heb er even mee gespeeld, maar kreeg het niet direct aan de gang.
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 10 dec 2016 15:28 #790871

  • Deur
  • Deur's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16
Hallo Hans, ik heb de unit gebouwd en voeding aangesloten. Rood ledje op print gaat branden. De RS232 ingang nog niet aangesloten.
Ik zie geen wifi signaal en ook via de laptop lukt het niet om contact te krijgen. Is er nog een driver noodzakelijk?
Ik ben geen electronicus maar heb er wel hobby in.

graag bericht,

Willy
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 10 dec 2016 18:19 #790919

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2279
Hoi Willy,
Als je de module aanzet zal in eerste instantie alleen een rode LED branden.
Daarna komt er een groene LED bij die constant brandt en dan nog een groene LED die af en toe knippert.
Het lijkt erop dat jouw module niet correct opstart.
Ik heb ook zo'n module gehad die wel opstartte als ik de voedingsspanning verlaagde naar ongeveer 4 V.
Nu doet de module het ook weer goed op 5V.
Hoop dat je hier wat aan hebt, succes !

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 11 dec 2016 11:31 #791009

  • Deur
  • Deur's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16
Hallo Hans, bedankt voor de snelle reactie.
Voltage verlaagd, hoge zoemtoon is nu weg maar het werkt nog steeds niet. Groene ledjes komen niet op. Ga proberen de module te ruilen.

Bedankt

Willy
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 11 dec 2016 11:55 #791014

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2279
Zoemtoon klinkt ook niet zo lekker :unsure:
Gisteravond nog wat getest en de groene LED's moeten echt wel aan gaan.
Hoop dat je een andere krijgt die wel goed is, blijft een leuke module !

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 11 dec 2016 14:26 #791040

omega schreef :
Ik heb ook zo'n module gehad die wel opstartte als ik de voedingsspanning verlaagde naar ongeveer 4 V.
Nu doet de module het ook weer goed op 5V.

Ben benieuwd naar de onderbouwing van dit soort diagnoses (/oplossingen)...
Laatst bewerkt: 11 dec 2016 14:27 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 11 dec 2016 21:17 #791172

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2279
Onderbouwing is er niet hoor :laugh:
Op de boot draait een module die ik netjes in een kastje had ingebouwd.
Om nog wat meer thuis te kunnen experimenteren had ik er nog één gekocht maar die startte niet goed op.
Contact opgenomen met de verkoper en al bijna afspraken gemaakt over vervanging/ geld terug.
Toevallig kwam ik er toen achter dat de module wel op 4 V correct wilde opstarten en daarna ook weer op 5 V.
Dat is inmiddels weer een paar weken geleden en hij draait nog steeds goed.

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 20 dec 2016 23:27 #793473

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17831
De berichten over de NMEA-Wifi converter van Roozeboos zijn afgesplitst naar een nieuw draadje:
www.zeilersforum.nl/index.php/...ifi-converter#759679
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 22 dec 2016 22:31 #794015

  • Deur
  • Deur's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16
Hallo Hans, de unit is inderdaad erg gevoelig voor de spanning. Werkt inmiddels zoals je beschreef.
Welke software gebruik je op de Ipad?

Graag bericht,

Willy
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 23 dec 2016 07:29 #794046

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2279
Op de boot gebruik ik een spanningsconverter van 12v naar 5V en dat werkt betrouwbaar.
Ik gebruik geen Ipad maar een Pipo X9 mini PC met touchscreen waarop OpenCPN draait met kaarten van NV-verlag.
Op een Android smartphone draait de app van NV-verlag met dezelfde kaarten.
Met beide apparaten haal ik informatie binnen via de Wifi converter.

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Alleen ingelogde leden kunnen reageren.

Serieel naar Wifi/ Ethernet converter: HLK-RM04 29 jan 2017 20:14 #804175

  • Deur
  • Deur's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16
Hallo Hans, het voorjaar nadert dus de actie weer opgepakt. Ik heb alles aangesloten zoals je hebt beschreven. Ik krijg alleen contact via wifi, bekabelt lukt niet. Via wifi de instellingen aangepast, maar wat ik daarna ook bij opensea invul/aanpas, ik krijg geen gegevens binnen. Ik heb het RS232 signaal aangesloten op pin 2 en 5, test met 3 en 5 geeft ook niets. Over pin 2 en 5 staat een wisselende spanning, signaal is tot de unit aanwezig, hoe kan ik controleren of het ook uit de unit komt.
Is de instelling "remote server domain/ip nog van belang?
Graag een tip om verder te komen.

B.v.d.

Willy
Alleen ingelogde leden kunnen reageren.
Tijd voor maken pagina: 0.190 seconden
Gemaakt door Kunena




© Zeilersforum.nl
