Onderwerp: DIY Outdoor 4G Dongle

DIY Outdoor 4G Dongle 03 apr 2020 14:00 #1142495

Eclips Offline Gebruiker Berichten: 7033	Aha, je verkoopt ze zelf... Gepost met de officiële Zeilersforum-app
	Roald Never follow a Southerly! Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 03 apr 2020 14:01 #1142497

AccountVerwijderd14 Offline Gebruiker Berichten: 3052	Eclips schreef : Aha, je verkoopt ze zelf... Gepost met de officiële Zeilersforum-app Das toch geen verassing ?
	We don't stop playing because we grow old; we grow old because we stop playing. Er zijn mensen die denken dat ze denken,maar dat denken ze maar. Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 05 apr 2020 09:41 #1143321

Eclips Offline Gebruiker Berichten: 7033	Toch wel. Bij Gore-Tex denk ik aan kleding en schoenen, niet aan electronica. Gepost met de officiële Zeilersforum-app
	Roald Never follow a Southerly! Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 05 apr 2020 10:11 #1143333

Noballast Offline Admin Berichten: 14990	Jeroen-pion schreef : Eclips schreef : Aha, je verkoopt ze zelf... Gepost met de officiële Zeilersforum-app Das toch geen verassing ? Wat een kleinzielige opmerking weer Is toch nergens voor nodig.
	Henny (Team Zeilersforum.nl) It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell www.fram.nl Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 05 apr 2020 15:57 #1143421

AccountVerwijderd14
Offline
Gebruiker
Berichten: 3052

Noballast schreef :

Jeroen-pion schreef :

Eclips schreef :

Aha, je verkoopt ze zelf...

Gepost met de officiële Zeilersforum-app

Das toch geen verassing ?

Wat een kleinzielige opmerking weer

Is toch nergens voor nodig.

ahahhah Nou jij leest het zuurder dan het bedoeld is, en ik heb ook niet zo'n moeite hier met de frequente heren met hun techniek en dat ze es wat verkopen.

dus gun Zeilprutser Roozeboos W&W etc etc alle verkopen die ze maar kunnen maken

En dat ze de spullen ervoor hebben vind ik nou net toevallig geen verassing

We don't stop playing because we grow old; we grow old because we stop playing.

Er zijn mensen die denken dat ze denken,maar dat denken ze maar.

Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 14 apr 2020 14:27 #1146793

nardus
Offline
Gebruiker
Berichten: 6120

37South schreef :

Vele mogelijkhgeden en grote keuze aan apparatuur. Ik heb ik het verleden al veel geexperimenteerd met 3G/4G ontvangst op zee (coastal NZ) en heb 2 manieren gevonden die het beste voldeden. Resultaten ontliepen elkaar niet veel.

Uitgangspunten:
- Zo hoog mogelijke installatie van buitenantenne voor beste ontvangst. Het meest praktische was ophijsen naar zaling met vlaggenlijn.
- Toegang overal op de boot door meerdere devices (computer, tablets) via standard router. Niet afhangelijk van computer, omdat vaak alleen iPad aan boord wordt gebruikt.

1. (Van buiten naar binnen):
a. multiband marine antenna (onder zaling). De AC multiband antenna van W&W is een goede keus. Deze
heb ik ook. Wel een duur ding.
b. low-loss coax naar binnen (Belden H155), zo kort mogelijk.
c. antenna booster (Wilson in mijn geval)
d. router met intern 3G/4G support (interne SIM card) (Globesurfer III in mijn geval)

2. Van buiten naar binnen:
a. multiband marine antenna (onder zaling)
b. short pigtail naar USB 3G/4G dongle.
c. USB dongle met externe antenna aansluiting (in PVC buis als verlenging van antenne.)
d. USB verleng-kabel naar binnen.
e. router met USB voor 4G dongle modem aansluiting. Edimax in mijn geval.

Opm:
Voor beide methodes boven en onder aan antenne ogen of lussen maken om antenne (en dongle bij meth. 2) omhoog te kunnen hijsen met vlaggenlijn.
Voordeel van methode 1 is dat je gegevens over de verbinding , signal kwaliteid e.d. zichtbaar kunt maken.
Belangrijk bij meth 2 is dat de dongle compatible is met de router. Router fabrikanten hebben meestal een modem compatibility list beschikbaar.

Nadeel van methode 2 is de verlenging van de antenna met PVC buis om dongle met SIM te behuizen, maar voor een beetje DIY persoon kan is dit makkelijk zat.

Om de USB of antennakabel niet om de vlaggenlijn te hoeven draaien en hijsen makkelijk te maken kun je er stukjes PVC slang aan lijmen met cyanoacrylate lijm (superglue), waar je de vlaggenlijn door rijgt.

Ik ga toch voor optie 2 met de optie de antenne niet te hijssen maar achterop de hekstoel.

Mijn Huawei 3276s heeft 2 antenne ingangen wat me op de volgende vraag brengt:
Als ik een Y-splitter maak naar de enkele antenne ingang verlies ik dan geen functionaliteit aangezien er aardig wat multiband antennes zijn met een dubbele aansluiting zoals LTE MiMo antenne's ? Of is op zee deze techniek niet van toegevoegde waarde aangezien je amper reflectie heb tussen zender en ontvanger?
Moet ik ook niet de antenne keuze afstemmen op mijn 4g provider ?

De antennes waar ik nu naar kijk:
Wilson 304422
cell-0727-4g-3g-2g-mimo
Wireng BoatAnt
Wireng BoatAnt-MiMo
SureCall SC-288W
ALFA Networks AOA-M4G
Celf
poynting Mimo xpol

Laatst bewerkt: 14 apr 2020 14:43 door nardus.

Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 14 apr 2020 16:36 #1146830

Calidris Offline Gebruiker Berichten: 31653	Je kan ook hier naar kijken: acantennas.com/sites/default/f...eets/4GMultiband.pdf 4GMultiband Marine and Land Based Cellular 4GMultiband Antenna 806-960 / 1.710-2.690 MHz mechanisch het zelfde als een marifoon antenne! Op voorraad in NL.
	ZF informatie kanaal Telegram: t.me/zeilersforum Ongevraagd advizeur Laatst bewerkt: 14 apr 2020 16:38 door Calidris. Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 14 apr 2020 21:26 #1147000

nardus Offline Gebruiker Berichten: 6120	Die had ik gezien, vandaar mijn vraag.
	Laatst bewerkt: 14 apr 2020 22:07 door nardus. Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 14 apr 2020 22:11 #1147004

Calidris Offline Gebruiker Berichten: 31653	Omdat je nooit weet welke providers je in de toekomst gaat gebruiken, is een zo breed mogelijke antenne raadzaam.
	ZF informatie kanaal Telegram: t.me/zeilersforum Ongevraagd advizeur Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 14 apr 2020 22:31 #1147006

nardus
Offline
Gebruiker
Berichten: 6120

Kwa bereik zitten allemaal rond de 700-2700mhz. Ik kan niets zeggen over de kwaliteit uit mijn lijstje. Ongetwijfeld zal de AC prima voldoen. Maar gewoon uit nieuwsgierigheid, heeft een LTE mimo toegevoegde waarde buiten stedelijk gebied, volgens mij niet en zou een "simpelere" multiband prima zijn?
Er hoe zit dat met de 2 aansluitingen aan mijn Huawei modem ? Kan je die ongestraft naar 1 aansluiting leiden ?

Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 15 apr 2020 06:23 #1147032

JeePee Offline Gebruiker Berichten: 7528	Niet outdoor maar welicht interessant en nog steeds te koop: zeilersforum.nl/index.php/foru...-wifi-router#1115310
	Laatst bewerkt: 15 apr 2020 06:24 door JeePee. Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 15 apr 2020 12:07 #1147143

nardus
Offline
Gebruiker
Berichten: 6120

Even wat rondgebeld omdat het toch onduidelijk is welke antenne nou het beste op een 4g modem kan met 2 antennen aansluitingen. Het antwoord is eigenlijk best simpel : op iedere uitgang 1 antenne.

Omdat mijn Huawei LTE modem 2 antennes heeft ondersteund deze ook mimo. Dwz elke antenne zit in de race voor het snelste tcp pakketje, degene die wint mag als eerste en er wordt ook gemultiplexed op beide "streams"

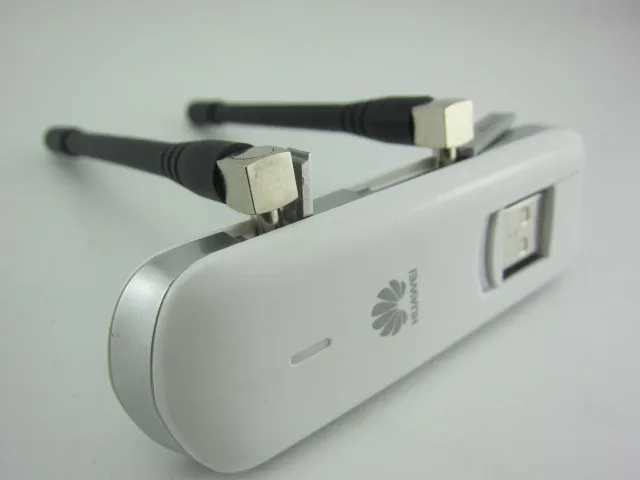

Voor deze modem :

Deze antenne:

Hier verkrijgbaar.

Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 15 apr 2020 18:47 #1147299

Calidris Offline Gebruiker Berichten: 31653	Ik zie 10 meter RG174 coax kabel van 3mm. dat heeft een verliesfactor van bijna 15 dB op 2700MHz, wat inhoud dat als je er 100% in stopt er nog 3,3% uit komt. Dat is dus de ellende en zwendel van de dozenschuivers. Useless voor het serieuze werk.
	ZF informatie kanaal Telegram: t.me/zeilersforum Ongevraagd advizeur Laatst bewerkt: 15 apr 2020 18:48 door Calidris. Alleen ingelogde leden kunnen reageren.

DIY Outdoor 4G Dongle 21 apr 2020 17:55 #1149991

nardus Offline Gebruiker Berichten: 6120	Die knippen we uiteraard af bij de antenne, met een pigtail direct aan de 4g dongel, de kabel naar de router is usb.
