Onderwerp: NMEA vragen

JStuij schreef :
Sorry, ik bedoelde STW.

Baasklusje schreef :
De loggever doet het en de fluxgate ook dus de informatie is beschikbaar (en uitleesbaar op de graphic)
De graphic exporteert duidelijk geen koers & vaart door het water (STW, HDG of VHW) via NMEA (0183) naar de MUX, ondanks wat er in het boekje staat.

JStuij schreef :
Bij mij aan boord doet de Multi dat wel; ik krijg daaruit (NMEA-OUT) in de PC keurig VHW- en HDG-berichten binnen....

Dus stuk tot het tegendeel bewezen is. Net zoals ze nieuw geleverd zijn.

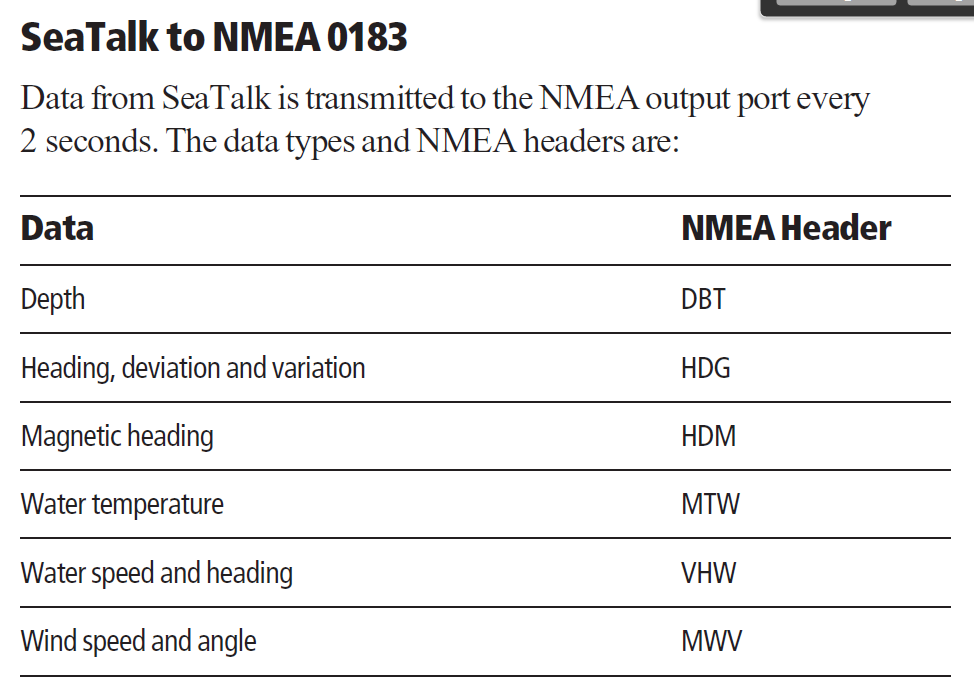

Dit staat in het boekje van de Multi, en dat doet'ie ook:
Let wel, STW als nmeabericht bestaat niet, dat zijn gegevens in een VHW of VTG bericht

Baasklusje schreef :
Dan ben ik heel benieuwd hoe jouw instellingen zijn?

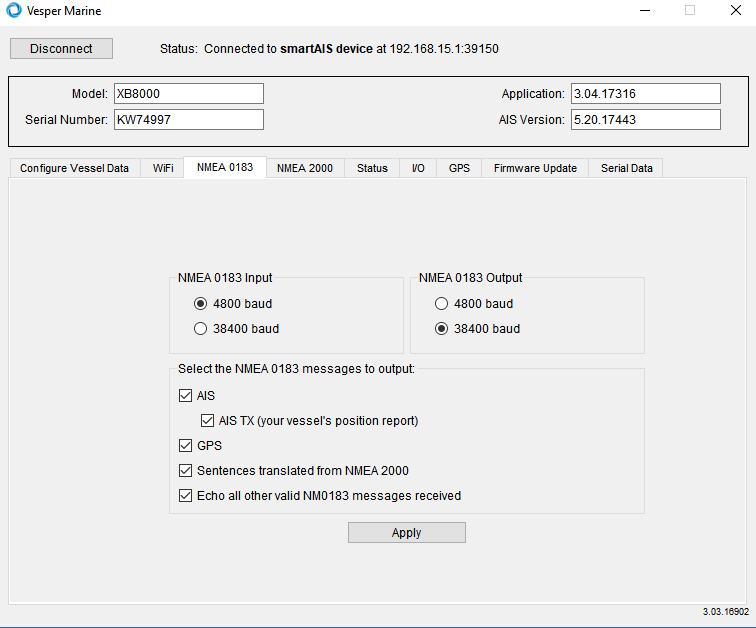

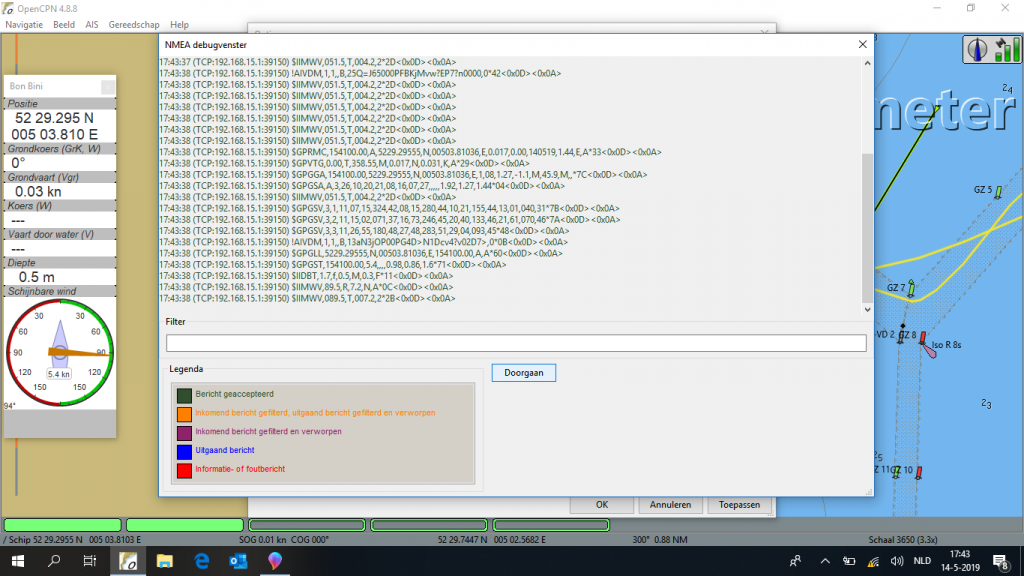

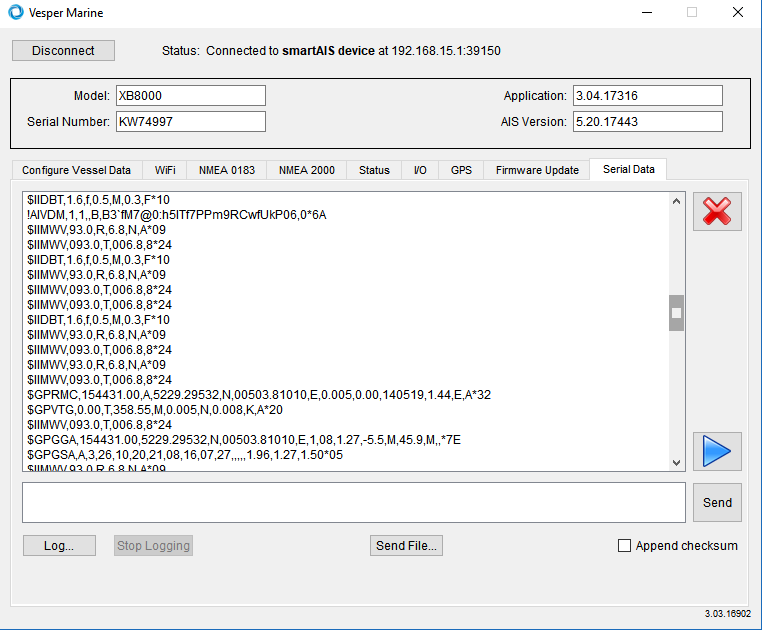

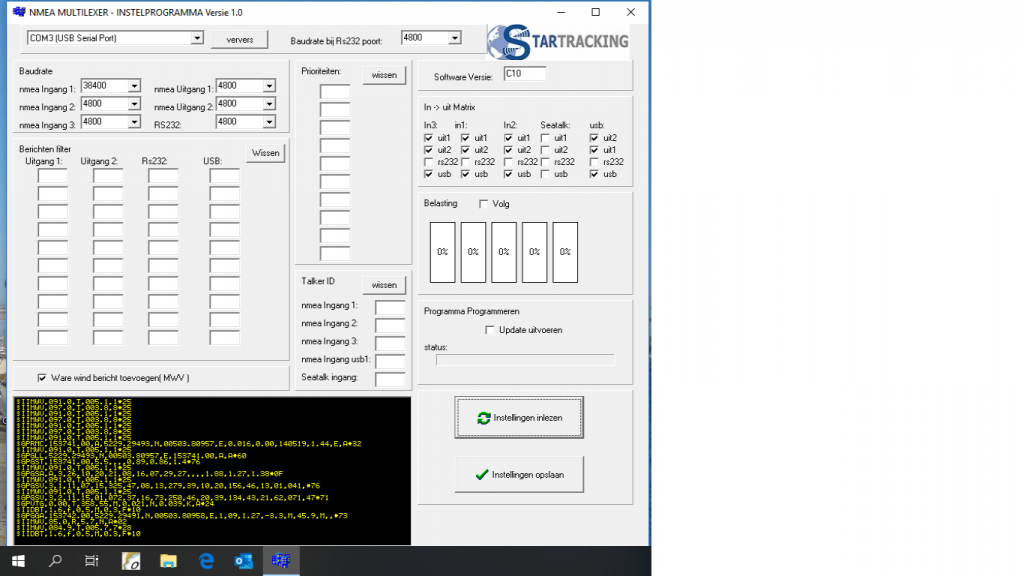

In de bijlages wat plaatjes van mijn MUX en Vesper settings en NMEA data in OCPN en de Vesper.
De NMEA out van de graphics komt binnen op NMEA in 2 van de MUX

Absoluut. Ik krijg VWW binnen vanuit ST60 multi NMEA naar de MUX.
Log is verbonden via ST.

JStuij schreef :
NMEA OUT van de Multi gaat naar de Shipmodul Mux. (een Serial)
Daar wordt niets gefilterd.
Uit de mux naar de PC via serial to USB.

Je hebt wel wind en diepte uit de RM-instrumenten zie ik (MWV en DBT).
De ST60 stuurt dus wel berichten uit.
Lijkt me heel vreemd dat hij alleen die twee soorten zou zenden.
Ik zou in de mux zoeken….. heb je al precies gezien wat daar binnenkomt?

Baasklusje schreef :

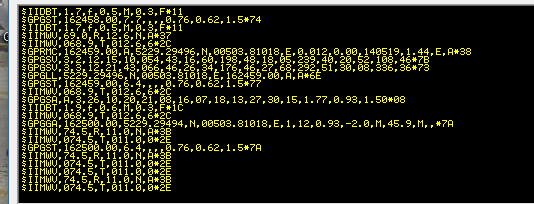

in bijlage een screenshot van de MUX NMEA data, diverse RM data zoals DBT en MWV maar geen VHW
Het vreemde is dat de graphics wel HDG en SPD (log) laat zien maar niet per NMEA exporteert

Geeft de wind ook de ware wind? Dat zou nl betekenen dat die informatie wel voorhanden is.
Had je ook geprobeerd de instrumenten alleen via seatalk op de mux aan te sluiten itt nmea?

Gepost met de officiële Zeilersforum-app

Zie ik nu goed dat je ingang 1 van de roosmux op 38400 hebt staan en alle uitgangen op 4800 ?

666 schreef :

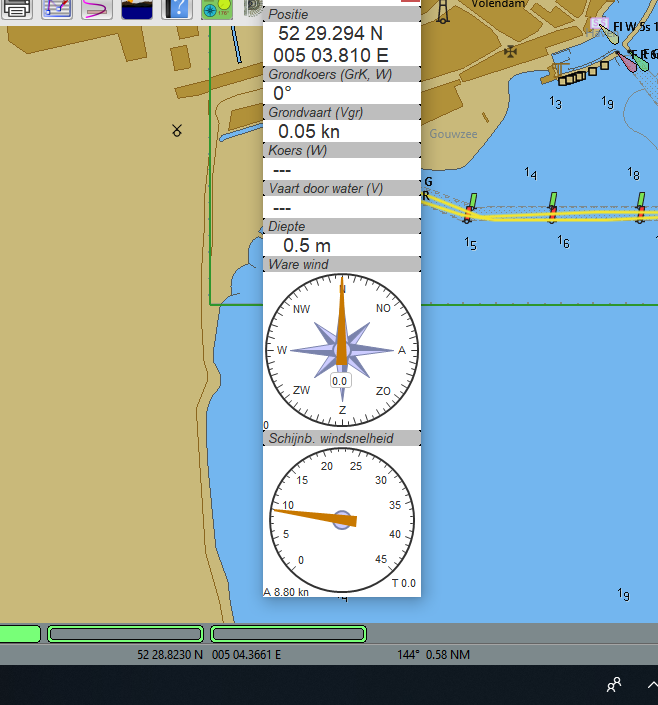

OCPN geeft geen ware wind (zie bijlage), wat logisch is omdat de VHW niet aanwezig is in de mux.
ja, alles geprobeerd, alleen ST en alleen NMEA, geen resultaat.

Ik heb ook st60 instrumenten en een roosmux. De data uit de st60’s wordt via seatalk aan de mux bezorgd. Alle data komt via nmea aan bij de pc.

Heb je de laatste softwareversie in de mux zitten? En de laatste versie van het instelprogramma?

3Noreen schreef :
klopt, ingang 1 is de NMEA input van de Vesper waarop de Vesper AIS data naar de MUX verstuurd en de RMB die vanuit de laptop naar de Vesper wordt verstuurd (WIFI) en via de MUX weer naar de RM apparatuur gaat.

Ik ben de details kwijt van het volgende verhaal, maar wellicht is er irmand anders die dat scherp heeft.

Er is een verhaal dat seatalk niet altijd meer helemaal fris kan zijn. De oplossing was iets met weerstandjes oid en dan werkte het weer goed. Sorrie, preciezer dan dit weet ik het niet meer. Iemand anders?

JStuij schreef :
Geeft de ST60 Wind wel de ware wind (knopje app/true) ?

Baasklusje schreef :
Ja, en daarom snap ik er ook niets meer van.

koko schreef :
Versie C10, op zn site staan geen updates

hoe heb je de ST op de MUX aangesloten, blank op - ST, geel op dt ST en rood op + ST?
Ik heb de blank en de geel aangesloten op de MUX maar de rode niet, vlgs mij is dat een 12V + voeding en die krijgt mn RM op een andere manier.

Ik weet dat Chris meestal ingangen netjes optisch scheidt, dus wellicht (afhankelijk van hoe hij dat geregeld heeft) moet de rode draad er wel aan.

JStuij schreef :
Hier staan nieuwste firmware en instel programma: www.star-tracking.com/documenten.html
Zo te zien heb je niet de laatste versie.

JStuij schreef :
misschien eerst maar eens die ingang 1 van de mux loskoppelen.

mvdp schreef :
Ik heb de versie met 3 ingangen, C10 is de juiste versie.
De link naar firmware is leeg. Ik zal Chris eens een mailtje sturen of er updates beschikbaar zijn?

Je moet sowieso alle drie de draadjes aansluiten van de seatalk op de 3 polige connector op de mux.

Daarna kan je in het seatalk tabje in het instelprogramma instellen wat er van nmea naar seatalk moet aan berichten. En vice versa.

In matrix instellen dat de berichten ook naar usb gaan. Dan kan je alles zien wat er aan berichten binnenkomt in het diagnose scherm.

3Noreen schreef :
Dan krijgt mijn graphics geen RMB meer bovendien verandert er niets in OCPN (lees geen VHW)

3Noreen schreef :
Dan krijgt mijn graphics geen RMB meer (is geen optie) en bovendien verandert er niets in OCPN (lees geen VHW)
