Onderwerp: urenteller aansluiten

urenteller aansluiten 17 mei 2019 11:32 #1046852

  • dehler
  • dehler's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 3182
Als de contact sleutel omdraait staat er een 12 volt + op D+
Deze gaat zorgen voor een magnetisch veld.
Wanner de motor start word er door de alternator 12 volt opgewekt en neutraliseert de 12 volt van het contact slot.
Dan gaat het laad lampje ook door uit.
12 volt van 2 kanten is geen verschil en kan dan niet gebruikt worden voor een spanning ergens op.
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 17 mei 2019 12:31 #1046863

TuuLeVi schreef :
...ik heb al een urenteller, welke is de D+, ajb?

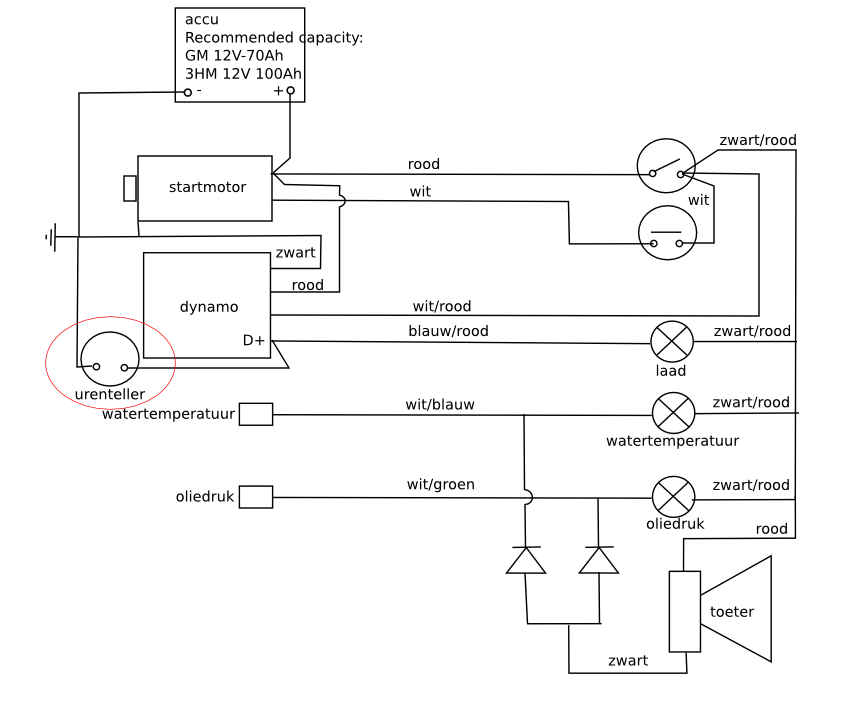

In jou schema is de zwart/rood draad de goede om de urenteller op aan te sluiten.
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 17 mei 2019 13:07 #1046873

  • TuuLeVi
  • TuuLeVi's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2707
dehler schreef :
Als de contact sleutel omdraait staat er een 12 volt + op D+
Deze gaat zorgen voor een magnetisch veld.
Wanner de motor start word er door de alternator 12 volt opgewekt en neutraliseert de 12 volt van het contact slot.
Dan gaat het laad lampje ook door uit.
12 volt van 2 kanten is geen verschil en kan dan niet gebruikt worden voor een spanning ergens op.
bedankt voor je uitleg! Maar welke is D+?
Willem-vdV schreef :
zwart/rood
zit niet aan de dynamo...
Is het de blauw/rode tussen dynamo en laadlampje? of de wit/rode tussen dynamo en contactslot?



Merci!

Het lijkt er niet op te staan
Laatst bewerkt: 17 mei 2019 13:43 door TuuLeVi.
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 17 mei 2019 14:21 #1046896

TuuLeVi schreef :
zit niet aan de dynamo...
Is het de blauw/rode tussen dynamo en laadlampje? of de wit/rode tussen dynamo en contactslot?
Wit/rood is ook prima. Deze zit bij contactslot aan de zwart/rood vast.
Laatst bewerkt: 17 mei 2019 14:22 door Willem-vdV. Reden: quote gecorrigeerd
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 17 mei 2019 14:23 #1046897

  • dehler
  • dehler's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 3182
blauw/rood volgens tekening is de D+
Wit/rood daar zoals Willem al eerder schreef die blijft onder spanning staan en die gebruik je voor de uren teller.

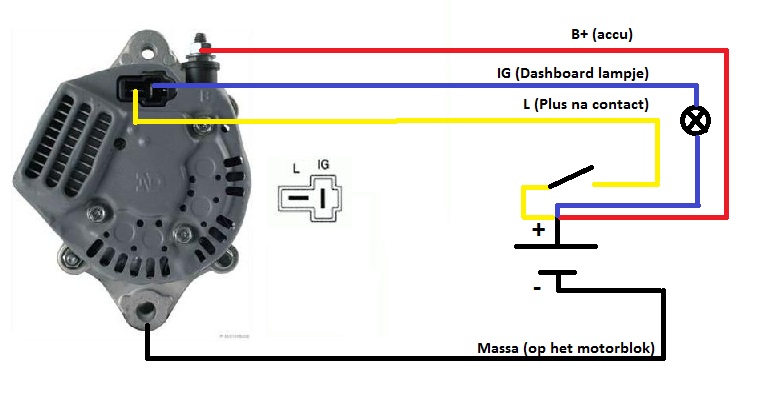

zomaar een tekening van het web.

Zo dan dat maakt het wat duidelijk

Bijlagen:
Laatst bewerkt: 17 mei 2019 17:36 door dehler.
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 17 mei 2019 14:29 #1046901

dehler schreef :
blauw/rood volgens tekening
Eigenlijk is die iets beter...maar zal in draaiuren registratie zeer weinig uitmaken.
Wit/rood (of zwart/rood) heeft spanning als contactslot is omgedraaid, blauw/rood heeft spanning als dynamo stroom levert.
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 17 mei 2019 15:10 #1046908

  • TuuLeVi
  • TuuLeVi's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2707
te gek, mannen!
Dank hiervoor :)
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 17 mei 2019 15:38 #1046912

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7004
Willem-vdV schreef :
dehler schreef :
blauw/rood volgens tekening
Eigenlijk is die iets beter...maar zal in draaiuren registratie zeer weinig uitmaken.
Wit/rood (of zwart/rood) heeft spanning als contactslot is omgedraaid, blauw/rood heeft spanning als dynamo stroom levert.

maakt bij ons wel uit.
als ik kijk hoe vaak we vergeten na diesel stop ook nog eens de schakelaar om te zetten.... :S
een voordeel; bij tanken valt het altijd weer mee, toch minder diesel nodig dan gedacht (op basis van motor uren x 2 liter)
Helios (het Griekse woord ἥλιος betekent "zon") is de zonnegod Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan....
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 17 mei 2019 15:43 #1046914

  • Gijper
  • Gijper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1232
Hoeveel vermogen kan de D+ (blauw/rood) leveren?
Voor een urentellertje van 1 of 2 watt zal het wel genoeg zijn.
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 18 mei 2019 11:33 #1047123

  • TuuLeVi
  • TuuLeVi's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2707
Willem-vdV schreef :
dehler schreef :
blauw/rood volgens tekening
Eigenlijk is die iets beter

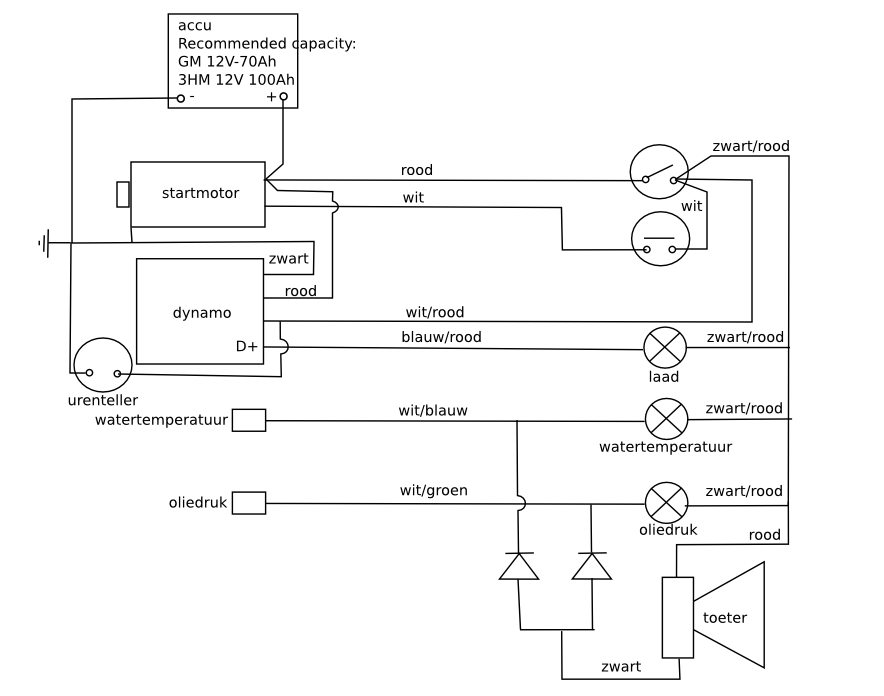

Zo moet het dan, toch? Krijg ik dan geen probleem met m'n laadlampje?

Laatst bewerkt: 18 mei 2019 11:37 door TuuLeVi.
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 18 mei 2019 11:44 #1047125

  • dehler
  • dehler's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 3182
Blauw/rood heb ik uitgelegd als D+ en niet aanbevolen voor de uren teller.
Wit/rood is beter dan laat je het circuit laadlampje oftewel de magnetisch bekrachtiging met rust.
De wit/rode staat alleen spanning op als je motor draait of een paar seconden om te starten.
De wit/rode is om spanning op je regelaar alternator te geven
Laatst bewerkt: 18 mei 2019 11:46 door dehler.
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 18 mei 2019 11:47 #1047126

TuuLeVi schreef :
Zo moet het dan, toch? Krijg ik dan geen probleem met m'n laadlampje?
Ja, zo aansluiten is goed.
Urenteller gebruikt weinig stroom en zal geen probleem geven met laadlamp.
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 18 mei 2019 15:16 #1047161

  • zapp
  • zapp's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 400
Ik heb mijn urenteller op wit/rood aangesloten (yanmar 1GM10).
werkt goed. :)
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 18 mei 2019 21:29 #1047225

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 12800
sy helios schreef :
maakt bij ons wel uit. als ik kijk hoe vaak we vergeten na diesel stop ook nog eens de schakelaar om te zetten.
Dat heeft vooral te maken met hoe de motor geschakeld is. Bij de Yanmar motoren gaat er een indringend (laadstroom)alarm af als het contact wel aan staat maar de motor niet loopt. Ik laat het dus wel uit mijn hoofd om het contact niet uit te zetten nadat de motor gestopt is. Ergo: uren contact aan staat in dat geval gelijk aan motoruren.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 21 mei 2019 08:48 #1047882

  • TuuLeVi
  • TuuLeVi's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2707
het lijkt goed te werken. Bedankt allemaal!

Laatst bewerkt: 21 mei 2019 08:48 door TuuLeVi.
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 21 mei 2019 10:44 #1047939

  • Gijper
  • Gijper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1232
Mooi dat het werkt.
Bij contact aan gaat hij tellen dus.
Had je hem ook getest op de D+?
Laatst bewerkt: 21 mei 2019 10:44 door Gijper.
Alleen ingelogde leden kunnen reageren.

urenteller aansluiten 21 mei 2019 10:47 #1047941

  • TuuLeVi
  • TuuLeVi's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2707
nee, dat werd me afgeraden. Ik was bang voor een probleem met m'n laadlampje. Verstand heb ik er niet van dus ik heb uit alle antwoorden de mij meest waarschijnlijk lijkende maar genomen :)dehler schreef :
Blauw/rood heb ik uitgelegd als D+ en niet aanbevolen voor de uren teller.
Wit/rood is beter dan laat je het circuit laadlampje oftewel de magnetisch bekrachtiging met rust.
De wit/rode staat alleen spanning op als je motor draait of een paar seconden om te starten.
De wit/rode is om spanning op je regelaar alternator te geven
Alleen ingelogde leden kunnen reageren.
