Onderwerp: Uitlijnen motor: Centreren as in koker

as moet als basis altijd gecentreerd uit de koker komen. Een Python heeft aan de kokerkant zowieso een druklager die in lijn met de koker moet liggen.....daarachter de kruiskoppeling stel die dan niet in lijn mag staan met de motor.

ik gebruikte hiervoor het schuine kantje van 2 knijpers. als je er 3 of 4 samen met as induwt dan komt de as in het midden.

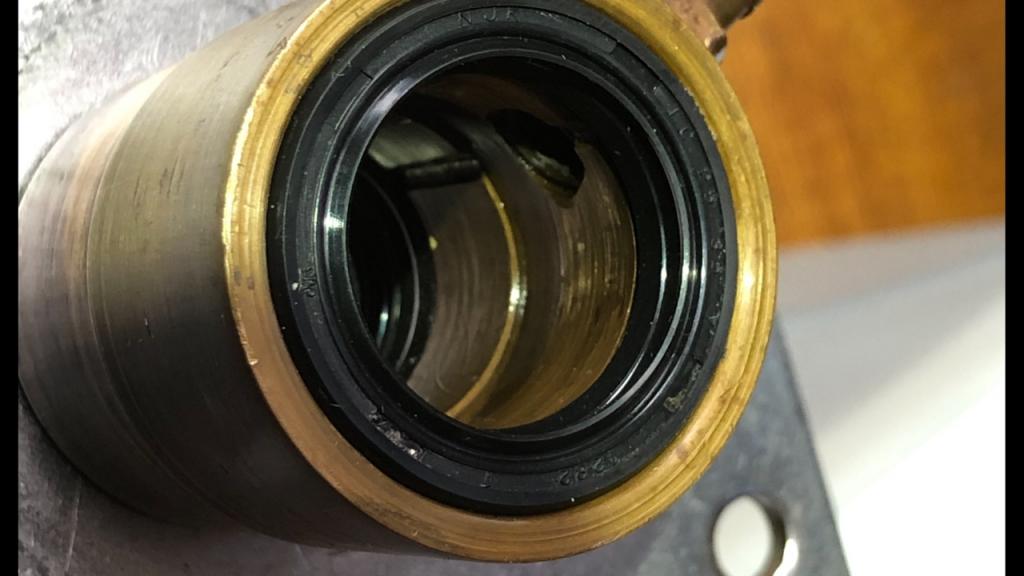

De Volvo seal is niet zo belangrijk tijdens uitlijnen. De seal heeft n.l een eigen lager wat er voor zorgt dat de de afstand tussen as en lippen t.o.v. elkaar gecentreerd zijn.

madoc schreef :
Leg dat eens uit wil je? Die seal is een rubberen busje dat te slap is om een as omhoog te houden (voor het centreren ). Zo'n as draagt buiten in een uithouder-lager, en het zwaarste (langste) stuk zit vóór die uithouder. En dus zakt de as daar naar beneden, seal of geen seal.

Ook het "uitlijn glijlager" in een Volvoseal wil je geen statische druk één kant op geven: daardoor zal het sneller slijten en de lipseals eveneens sneller slijten.

Dat is precies wat de seals in mijn bronzen seal-behuizing heeft laten verslijten.

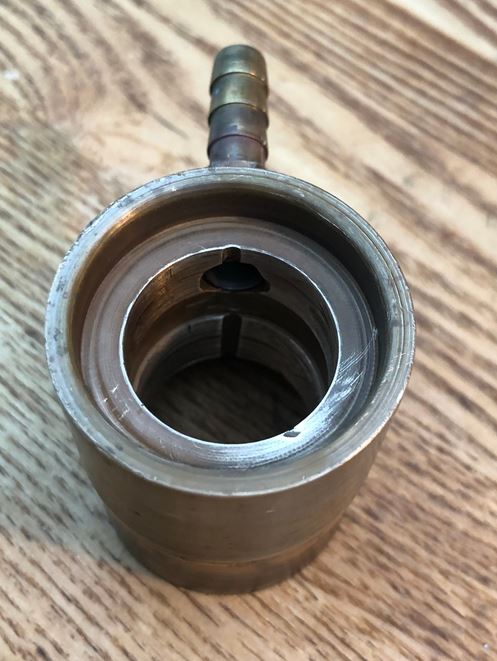

Hier zie je hoe één kant van de bronzen bus (de bovenkant bij de olieaansluiting) is ingelopen op de schroefas. Zie de krassen in de draairichting: er is daar contact geweest tussen behuizing en as, terwijl de seals zélf de kleine radiale bewegingen van de as op ouden moeten vangen. Uit de boot gehaald wegens lekkage door "groffe motoruitlijning in het water zonder seals/bus te verwijderen". Dat is minder dan één seizoen goed gegaan.

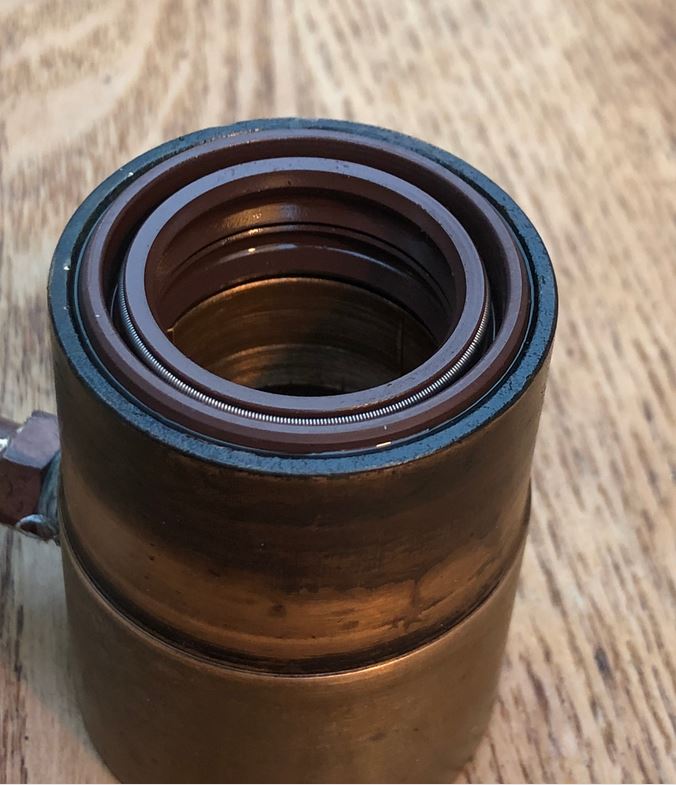

Hier met nieuws lipseals. Goed uitgelijnd met het conische hulpstukje nu het derde seizoen in zonder een druppel lekkage:





Of het ene type afdichting gevoeliger is voor afwijkingen in de uitlijnine dan het andere weet ik niet, maar ik zou altijd zo goed als praktisch mogelijk is uitlijnen, dus zorgen dat de as uit het midden van de koker komt. Ik vind het nooit leuk om één klus twéé keer te moeten doen in elk geval.

Nachtvlinder schreef :

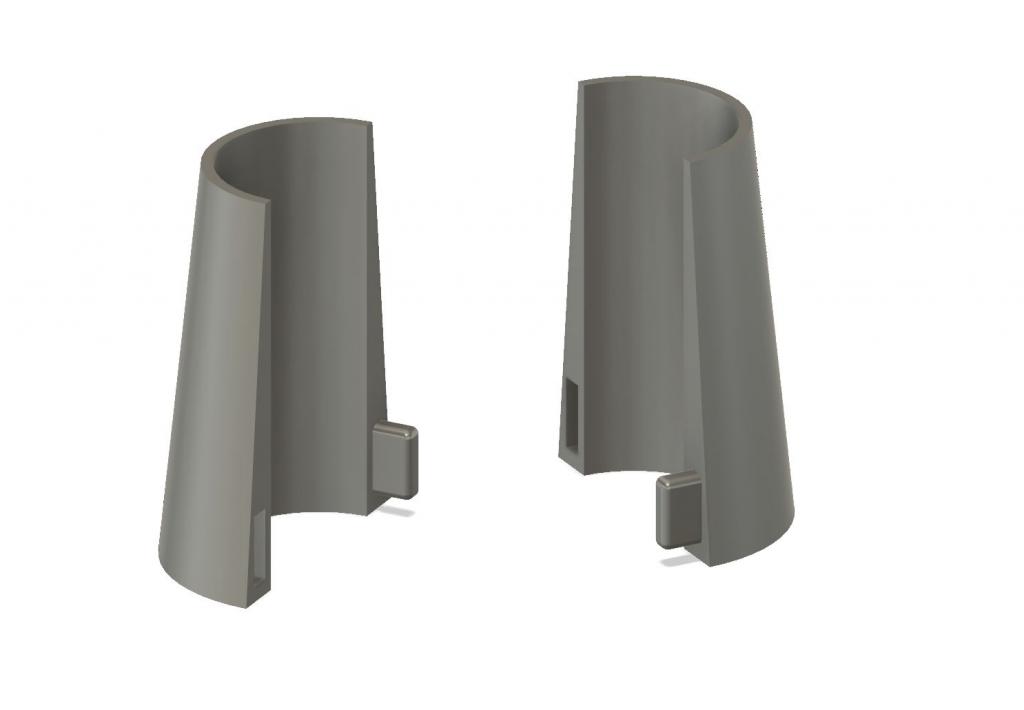

Dat is toch wel wat nauwkeuriger dan een zelfgezaagde wig, of een wasknijper. Is dat toevallig as maat 25mm? Zou je die willen uitlenen??

Was één helft kwijt en heb de andere helft toen maar weggegooid, maar wil best opnieuw printen hoor…

het komt niet op een paar 10e mm of mm. Centreren in de koker moet borgen dat die vrijblijft bij het schudden van de motor... Maar wel mooi natuurlijk die conische deelbare afstandsbus....

Eens. Wat ik wel fijn vond met uitlijnen van de motor naar de as, is dat de as stevig gefixeerd stond en er niet bij de minste aanraking een wasknijper verschuift oid.
