In deze sectie horen alleen topics welke een project beschrijven. Hiervoor gelden bijzondere regels. De beschrijving van het project staat centraal, reacties van zowel de Topic Starter (TS) als andere leden zijn alleen toegestaan indien deze rechtstreeks betrekking hebben op de projectinhoud. Zie ook de forumregels die hierop van toepassing zijn.

Onderwerp: Defender 27 opknappen

Defender 27 opknappen 24 okt 2018 06:13 #990641

  • HPV
  • HPV's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6149
Bij de ingang lijkt me een kwetsbare plek ivm vocht.

Vaak wordt de afgaande bekabeling op klemmenstroken afgemonteerd en vandaar met een bundel soepele aders (in een kous) naar een schakelpaneel gebracht.
Klemmenstrook en paneel hoeven natuurlijk niet strak tegen elkaar aan te zitten...
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 24 okt 2018 09:14 #990679

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18849
De bereikbaarheid van het schakelpaneel, en dan vooral in geopende toestand is inderdaad belangrijk. Hou ook rekening met voldoende montageruimte. Klemmenstrook, minrail, zekeringkastje, kabelgoten of -baantjes, N2k/SeatalkNG spulletjes, eventuele black boxes, ze vechten allemaal om een plaatsje.

Kies ook een plaats voor het schakelpaneel waarbij je niet al te gemakkelijk per ongeluk schakelaars kunt omzetten. Op wat grotere boten zie je vaak dat het schakelpaneel naast het bankje van de kaartentafel gemonteerd is. dat is ongeveer de slechtste plek die je kunt bedenken, omdat je onder helling al gauw met je arm of schouder tegen het paneel aan komt. Jouw oplossing met een perspex deurtje ervoor elimineert dat risico ook, al zal je dan misschien wel een ander plekje voor USB ladertjes en 12V aansluitingen moeten zoeken.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 25 okt 2018 19:17 #991163

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Thanxx iedereen weer voor de input, neem het mee, ik kan n.l. alle accessoires kwijt achter de rugleuning van de bank die er onder zit. daar ruimte genoeg, ook in de uitklapbare kaartentafel/laptop ruimte nog plek.
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 25 okt 2018 19:27 #991167

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

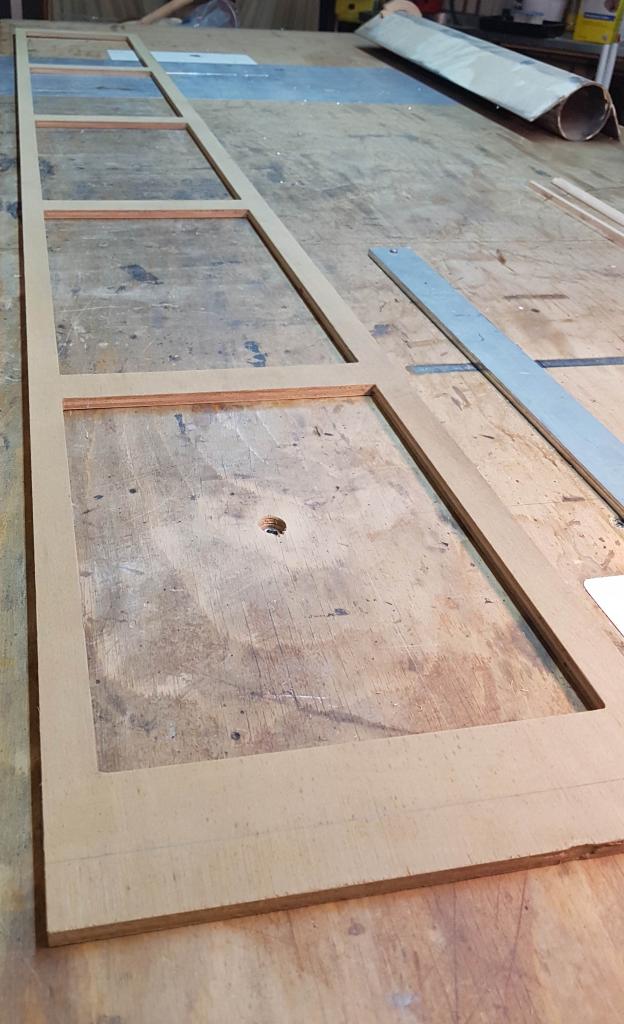

Vanavond het frame gefreesd (voorpaneel) van de SB kastjes, een heel gedoe, door de lengte, de boven en onderkant van de uitsparing geen probleem, maar voor de zijkanten een aparte geleiding gemaakt, ( zo bezig geweest dat ik vergeten ben foto's te maken ) :ohmy:

Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 25 okt 2018 19:32 #991168

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

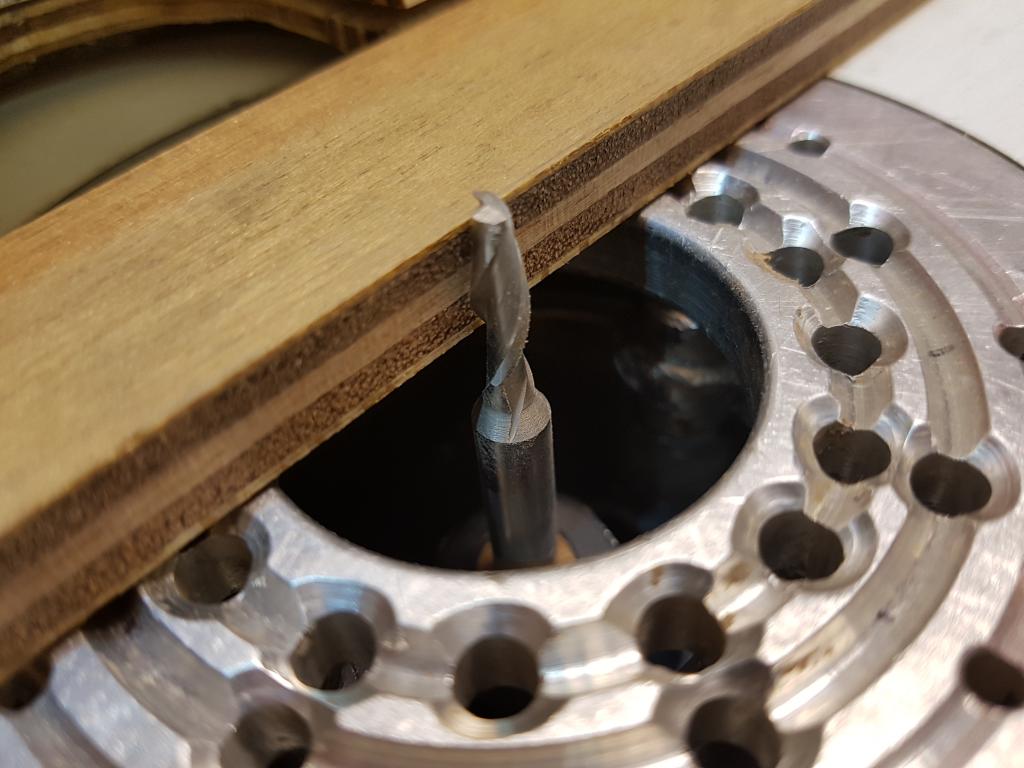

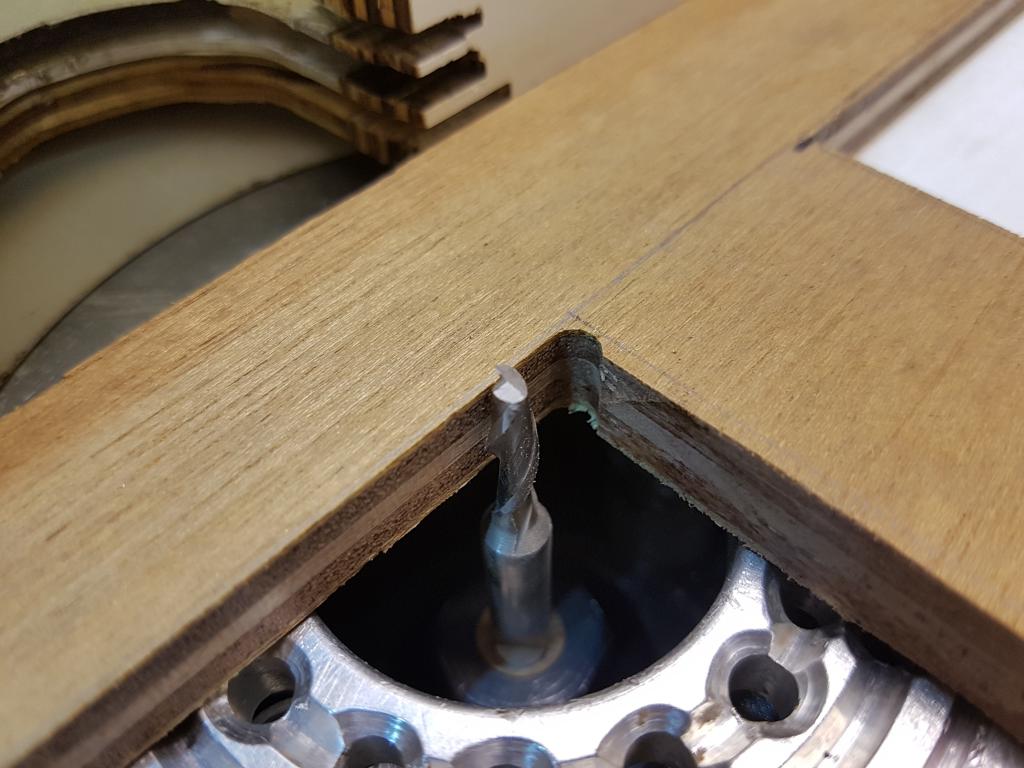

Eerst de boven en onderkant gefreesd, net als andere kast met een 4mm spiebaanfreesje (6mm schacht)
En daarna de zijkanten ( geen foto's)

@ Sloe Gin, je kan hier zien wat ik met die metalen (aluminium) ring heb gedaan.



Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 25 okt 2018 19:44 #991174

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

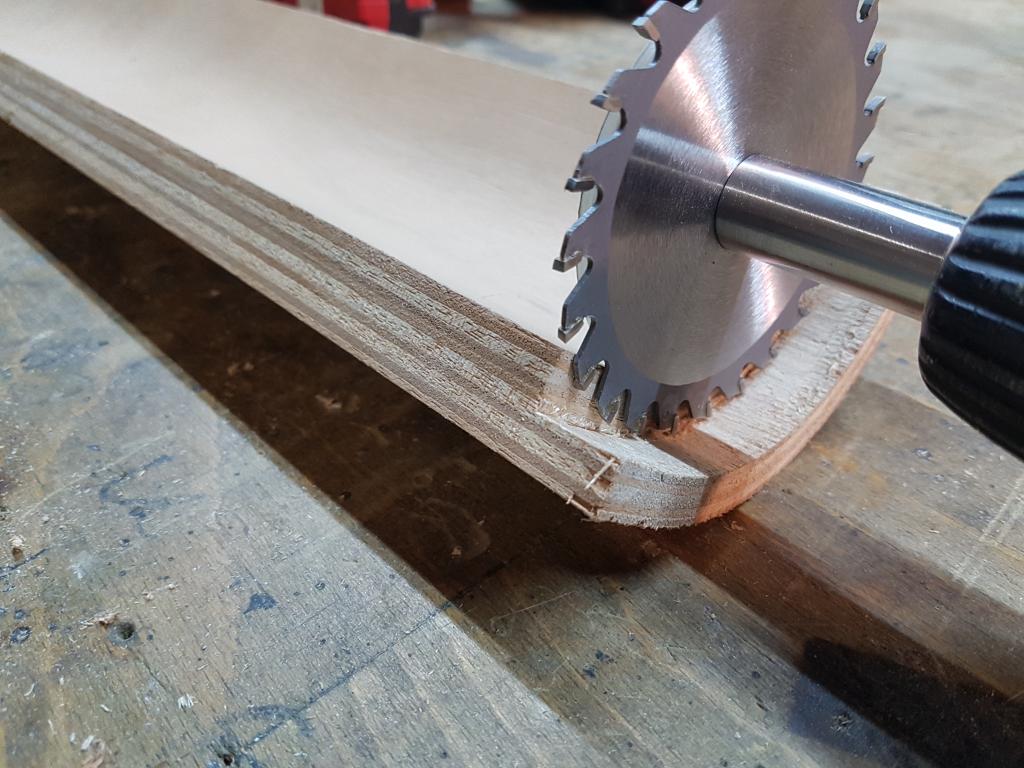

Daarna is de voorlijst aan de onderkant aan de beurt, om de uitsparing voor de zijplaten te maken kon ik bij de eerste het profiel recht op zetten om te freezen, maar met 190cm past dat niet meer onder het garage dak :laugh:.

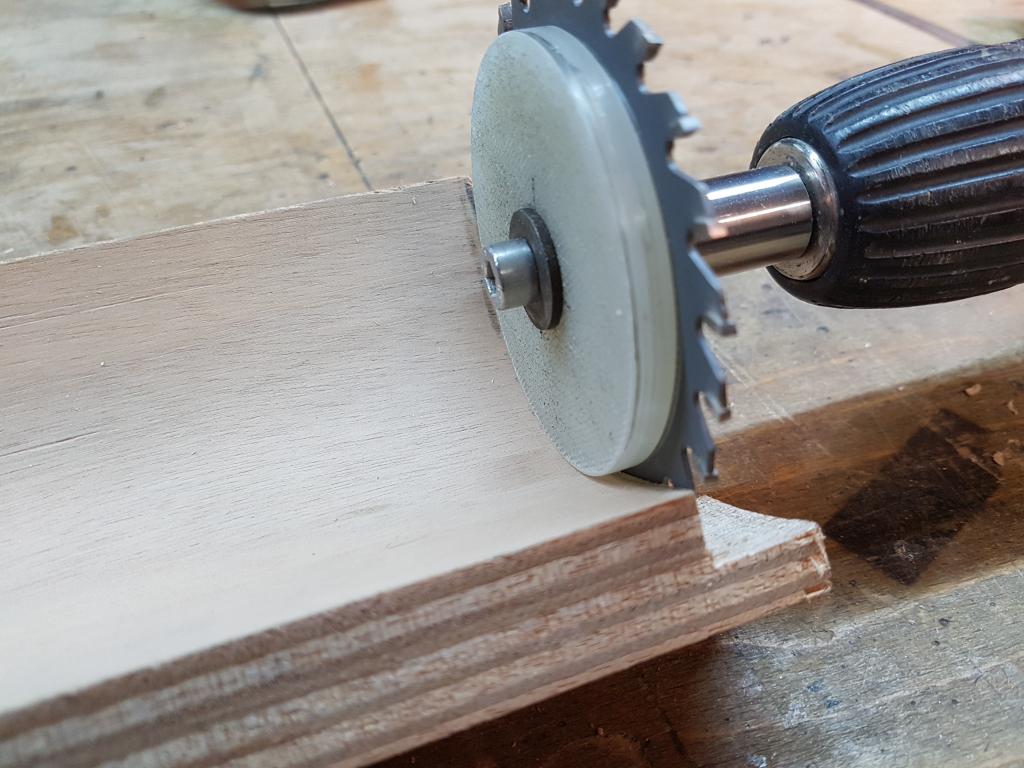

Dus een zaagblad, toevallig de goeie diameter een asje gemaakt voor in de boormachine, en een aanslagring gedraaid van een stuk oude snijplank als diepte aanslag.
FF geoefend op een afvalstukje, en voilà het werkt ! :laugh: wel nog een beetje nawerken met de beitel, maar mooi genoeg !
Reden dat ik het zijpaneel zo monteer is meer lijmvlak op de kopse kanten, en ik kan dan ipv van de voorkant, aan de zijkant (onzichtbaar) schroeven gebruiken tijdens het verlijmen.



Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 25 okt 2018 19:46 #991176

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Zo, morgen weer verder..... :)
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 25 okt 2018 19:54 #991178

  • Wallaby
  • Wallaby's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9766
Elke keer weer een genot om naar te kijken!
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 25 okt 2018 20:00 #991182

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Bedankt Wallaby !
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 25 okt 2018 21:40 #991210

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
:cheer:
May sauce be upon you.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 26 okt 2018 18:54 #991394

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18849
Kijk, daar hou ik van dit soort zelfgemaakte hulpstukjes.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 27 okt 2018 00:05 #991446

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
@ IlCigno, mooi he :)

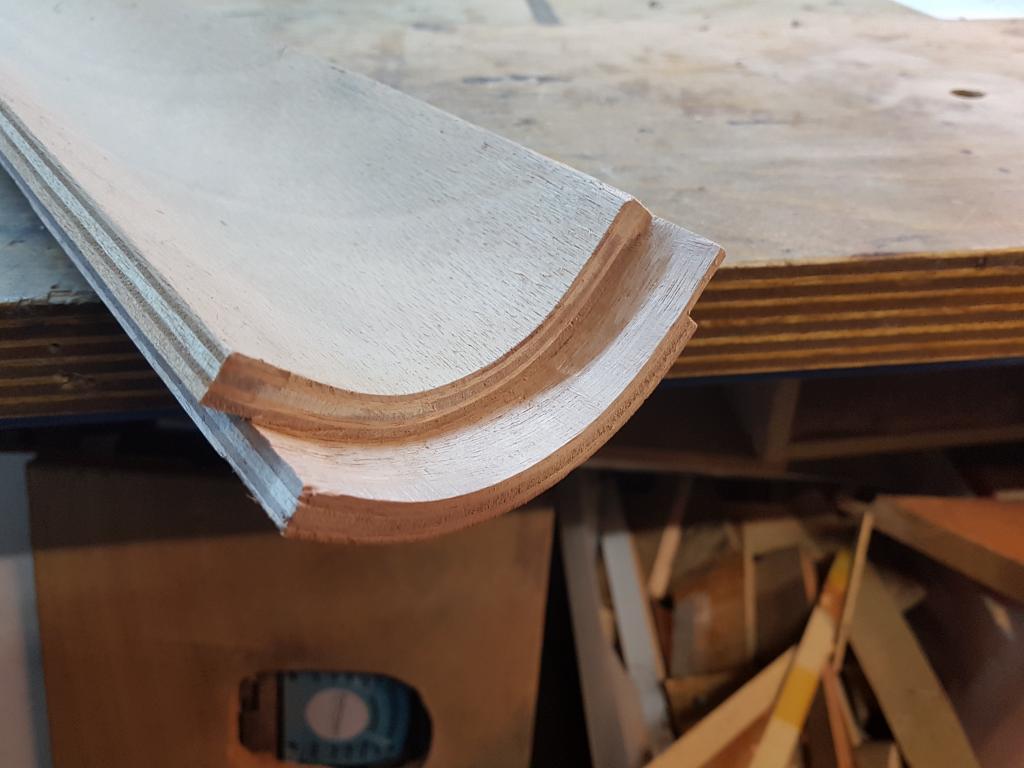

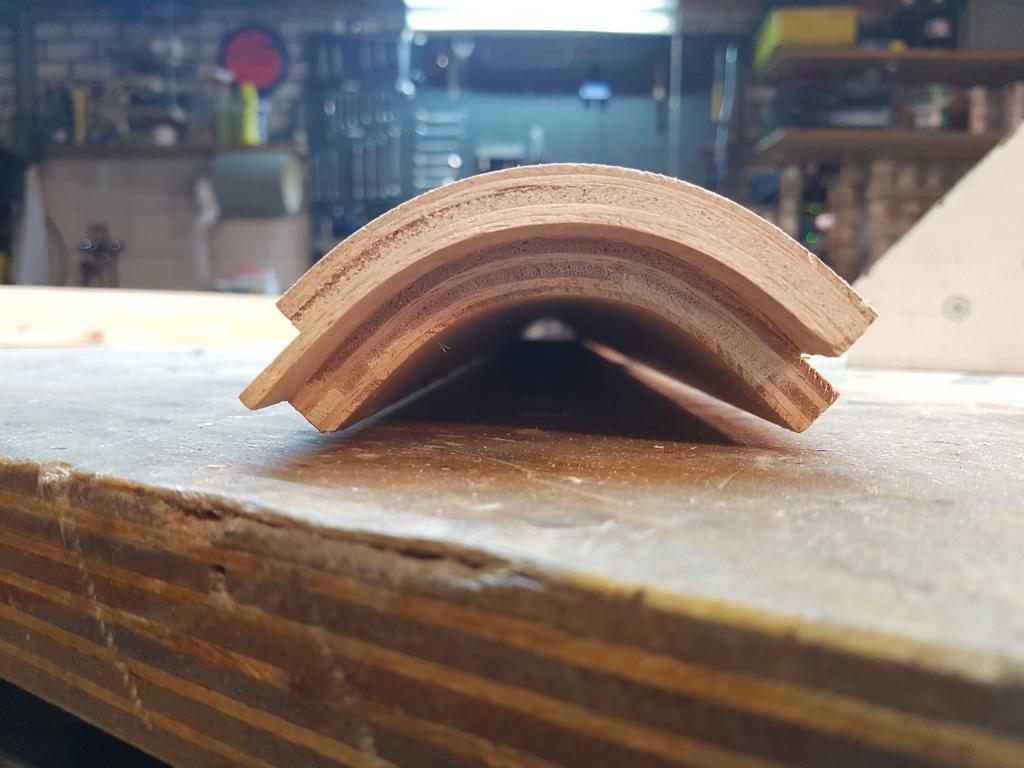

Maar vanavond de voorlijst van de SB kastjes gefreesd, best wel lastig omdat ik het zoals gezegd niet op de normale manier kon frezen.
Toch goed gelukt !
Morgen de schotjes zagen/frezen, en weer een stapje dichterbij het varen komende zomer.... :laugh:



Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 27 okt 2018 02:24 #991449

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
May sauce be upon you.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 27 okt 2018 05:56 #991452

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
:laugh: :laugh: :laugh:
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 27 okt 2018 07:13 #991455

Mooi vind ik de ronde onderrand van de kasten straks boven de zit- / slaapbanken. Comfortverhogend!
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 27 okt 2018 10:11 #991493

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Dat is idd , behalve dan dat ik het ook mooi vindt, het idee er achter.
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 28 okt 2018 21:43 #991979

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
De bedoeling was dat ik jullie nu een verlijmde SB kast kon laten zien...........maar helaas, er moet ook wel eens wat mis gaan :laugh:

Het frezen van de groeven aan de achterkant van het voorpaneel ging niet goed, de groeven zaten er scheef in, niet erg, maar voor mij is niet erg scheef, té scheef :laugh:
dus ik heb er latjes in gelijmd, en vlak geschaafd zodat ik nieuwe, rechte groeven kan frezen.

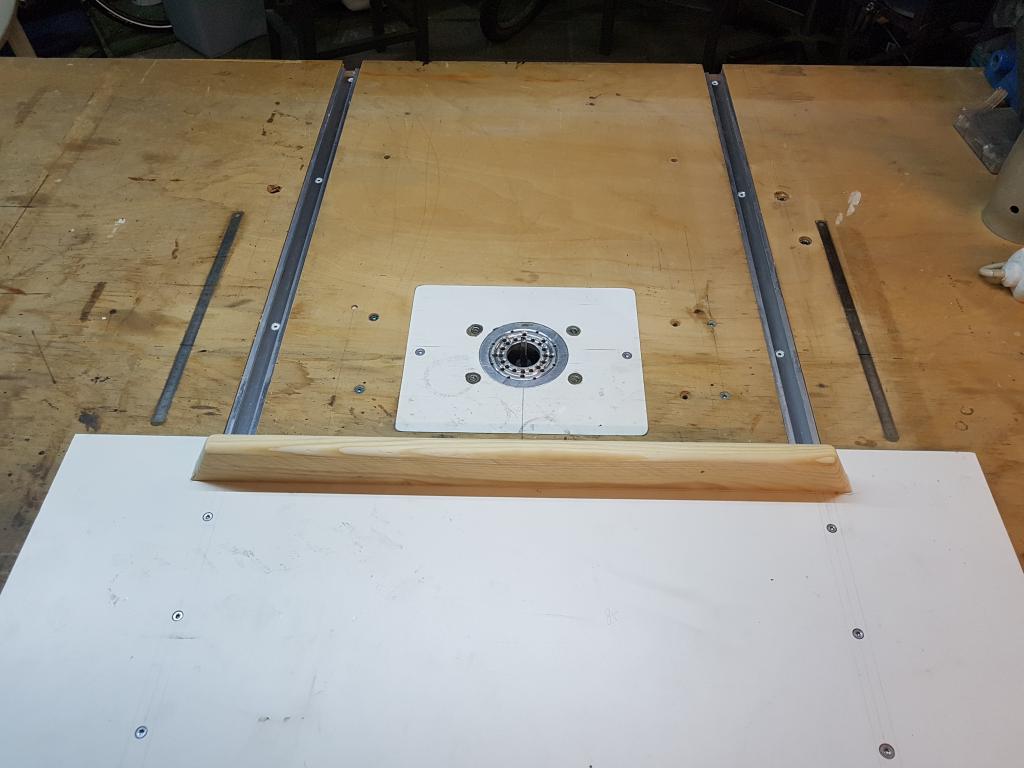

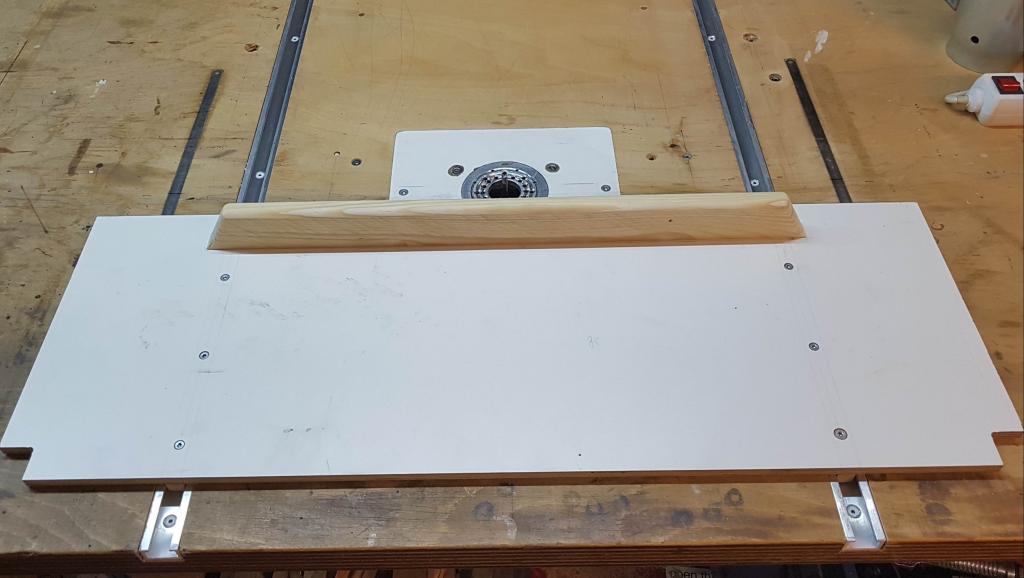

Om nu te voorkomen dat het weer fout zou gaan eerst maar een dwarsgeleiding gemaakt voor de frees, stond al langer op het verlanglijstje, maar nu maar eens aangepakt.

eerst groeven in de werkbank gefreesd, zo nauwkeurig mogelijk haaks, en u profielen er in geschroefd, bovenplaat met latjes als geleiders en voilà een dwarsgeleiding :)



Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 28 okt 2018 21:48 #991982

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

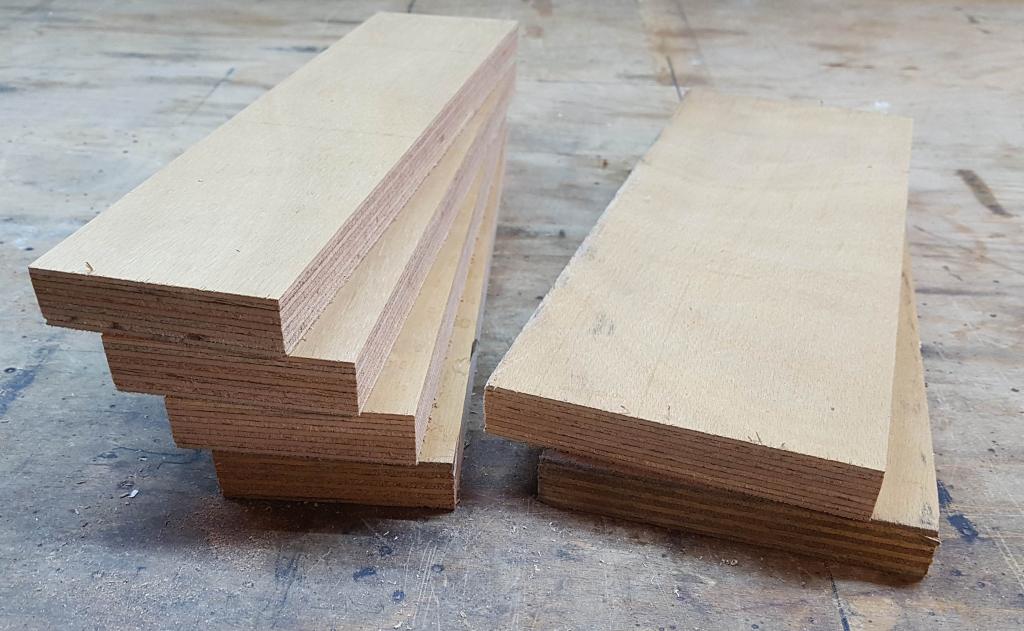

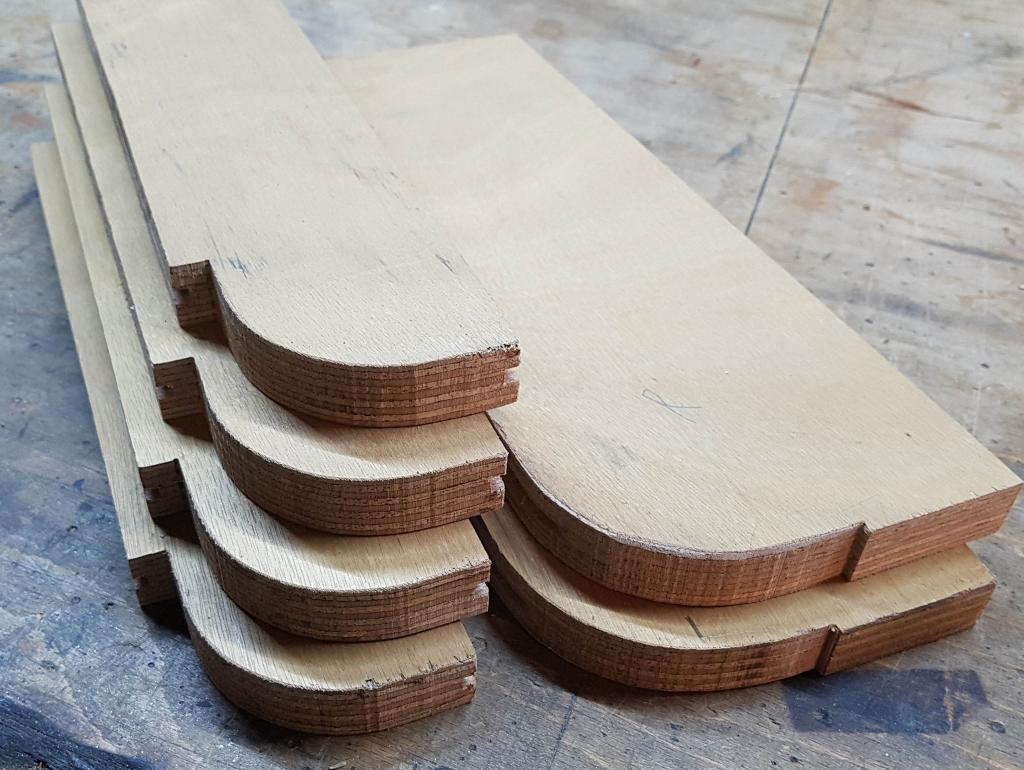

Wat wél goed ging waren de zij, en tussenschotten voor de kast, met groeven voor de mes en groef voor het verlijmen straks.




Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 28 okt 2018 22:02 #991989

je bent wel een houtworm van het ergste soort! TOP hoe je het maakt en bedenkt.
geen sponsor alhier
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 28 okt 2018 22:05 #991990

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
:laugh: Houtworm...thanxx helmsman 38
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

kanonnen vluchthaven breezanddijk 29 okt 2018 03:32 #992006

  • Sloe Gin
  • Sloe Gin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 10123
Netjes weer Dennis.

Wat ik me wel afvraag is hoe je de dwarsgeleiding kan fixeren.
May sauce be upon you.
Laatst bewerkt: 29 okt 2018 03:34 door Sloe Gin.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 29 okt 2018 08:07 #992035

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528
Goeie...maar in eerste instantie niet nodig, heb immers die andere aanslag, maar voor het geval dat het nodig is wel makkelijk, ga ik aan werken :)
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 01 nov 2018 00:02 #992853

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

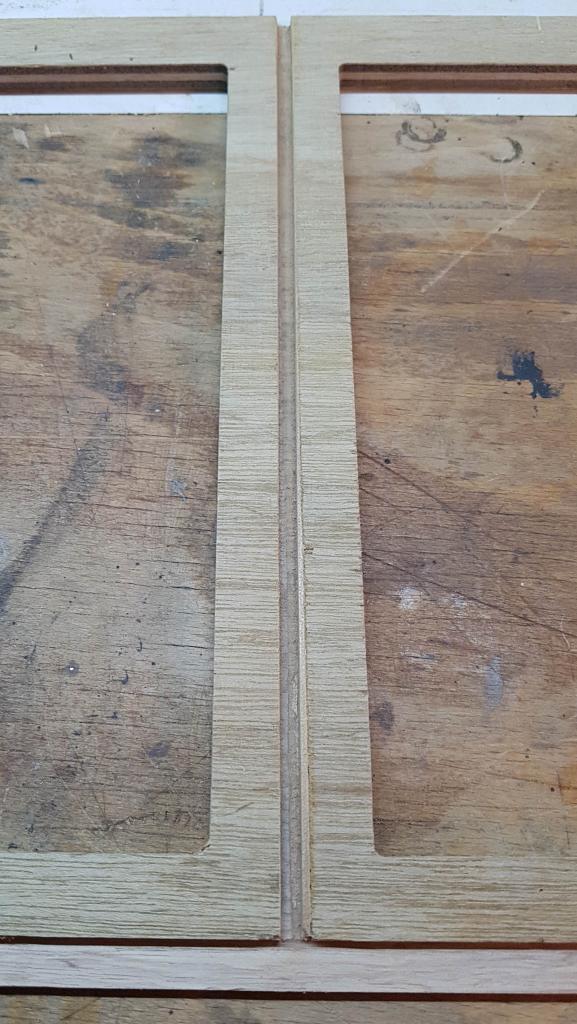

Inmiddels het voorpaneel de groeven opnieuw gefreesd, het kleine stukje van het vullatje is te zien, dat is het verschil.


Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 01 nov 2018 00:04 #992854

  • DICER
  • DICER's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1528

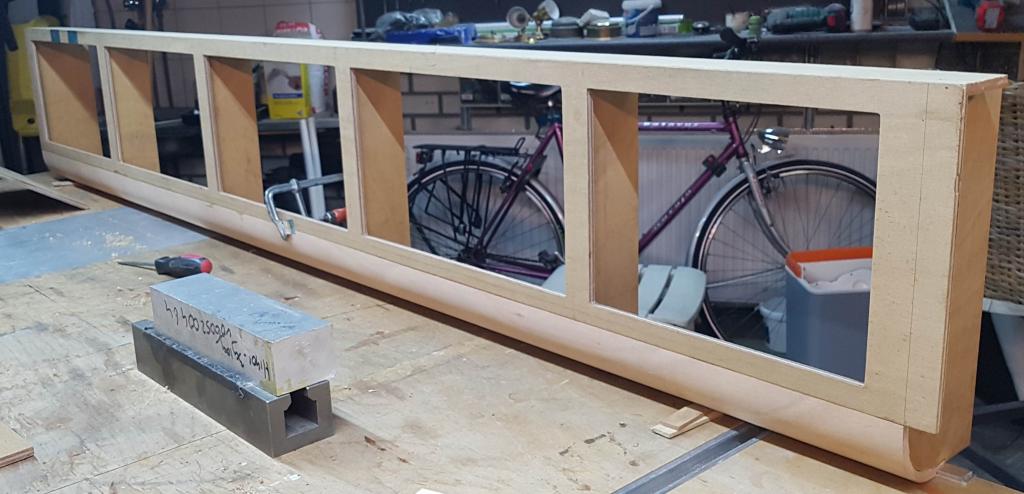

Alle onderdelen in elkaar passen, kleine aanpassingen, en dan verlijmen :)



rechts is een toeslag, dit moet er na het verlijmen nog af :)
Dat een ieder met de wind in de rug en het zonnetje in het gezicht zijn koers mag varen.
Laatst bewerkt: 01 nov 2018 00:05 door DICER.
Alleen ingelogde leden kunnen reageren.

Defender 27 opknappen 01 nov 2018 12:23 #992913

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18849
Het ziet er nu al mooi uit. Het lijkt wel een kast voor een veertigvoeter, maar je zult vast wel goed gemeten hebben.
