Onderwerp: Vacuüminjectie, het blijft leuk

Vacuüminjectie is zo langzamerhand routine geworden, maar het blijft elke keer weer leuk. Zo af en toe maak ik weer eens een serie fotootjes van zo’n injectie. Zo ook vanmiddag. In dit geval van een paneel van ca. 170 x 170, waaruit de kuipvloer en de opstaande kanten zal ontstaan.


In het midden de kuipvloer met motorluik en aan beide zijden daarvan de opgaande zijkanten. Daarin een uitsparing voor een Flush Mitre Portlight van Lewmar. Het motorluik wordt er uitgezaagd voor het plaatsen van de motor en daarna weer teruggelijmd. Het zit dwars in de kuip vanwege de positie van de stuurkolom. Aan de bovenzijde is hiervoor het schuim iets verjongd zodat het aflamineren daarvan geen extra dikte oplevert. Het bruin zijn bruine microballoons zodat de randen van de uitsparing een harde kern hebben i.p.v. schuim. Foto toont de onder(binnen)kant.


Op deze foto alles in de peelply. Om een mooie strakke uitsparing voor de Lewmar raampjes te krijgen heb ik een malletje van 4mm triplex aan de buitenzijde en 3mm hardboard aan de binnenzijde meegeïnjecteerd en het schuim overeenkomstig verjongd. Beide zijden van het paneel worden tegelijkertijd geïnjecteerd.


Uit de Lewmar folder een fotootje van de Mitre Portlights om een idee te krijgen hoe het er uit gaat zien.


10 min. na het openzetten van de harskraan. De blauwe vlakken zijn met pastic omwikkelde mdf plankjes om het onderliggende malletje voor de raamuitsparing strak aan te drukken.


15 min. na het openzetten van de harskraan. Het harsfront is niet helemaal symmetrisch omdat de harsaanvoer alleen in de rechter benedenhoek plaats vindt. Het vacuüm punt een cm. of 15 naar links had dit kunnen voorkomen, of een extra vulpunt in de linker bovenhoek. Dit is meer een kwestie van luiheid, zo gaat het ook goed.


22 min. na het openzetten van de harskraan. In plaats van een dure vacuüm connector om de vacuüm slang in de vacuümzak te bevestigen gebruik ik een blokje Styrodur isolatie met schuin gezaagde kanten eraan en een gaatje in het midden. De vacuümslang zit met een beetje tackytape vast.


26 min. na het openzetten van de harskraan.Rondom het vacuumpunt heb ik een strookje van het groene stromingsgaas weggeknipt. Dit fungeert als een soort rem waarmee het harsfront gelijk wordt getrokken en de hars niet meteen de vacuüminleiding wordt ingezogen.


36 min. na het openzetten van de harskraan. Alles klaar, de pomp blijft vannacht doorlopen en als ik morgenochtend terugkom is de boel uitgehard.

Hier nog een overzicht fotootje van de vacuümtafel (niet meer dan een plaat Trespa op een tafel)

Dit is hem dus geworden...
Wel erg mooi met die ramen er nog in!

Heel toevallig vorig jaar nog een boot wezen bouwen waarvan de panelen ook op deze manier gebouwd werden. Alleen werden de recesjes dan met wat malletjes op de tafel gemaakt,en gefreesd i.p.v. afschuinen. 2 platen tegen elkaar aan zetten, hoekje afronden, 2 tapejes er overheen met peelply en het schuur en plamuurwerk om het strak te maken kostte bijna geen moeite.

Leuk om te zien.

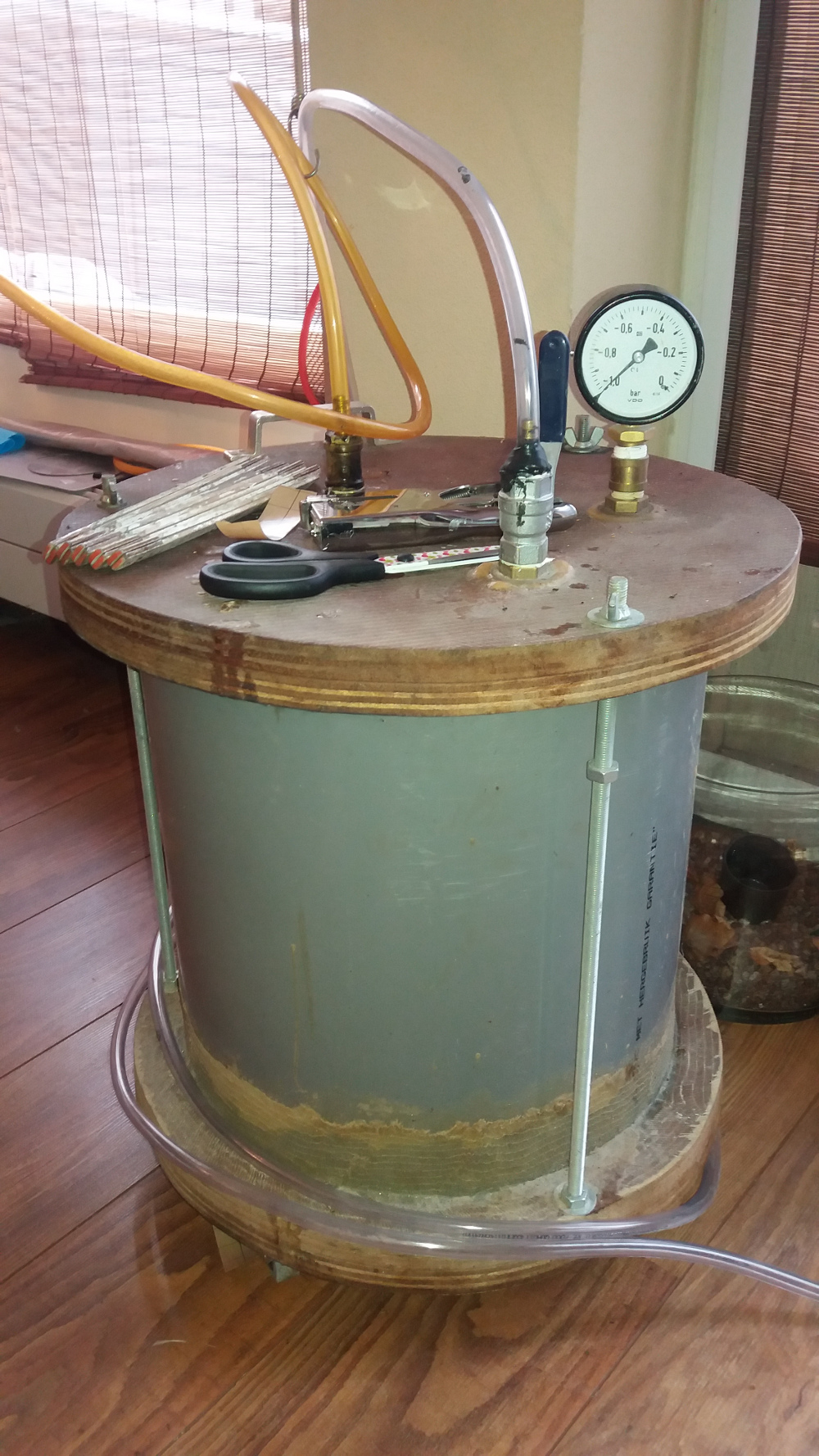

Staat daar nog een vacuumtank tussen die van pvcbuis en 40 mm multiplex is gemaakt?

NoBallast flikt 't 'm alweer: met zulke technieken degradeert hij bijna 99% van de zelfbouwers tot primitieve prutsers.... (relatief gezien dan)

heesterman schreef : Ja dat klopt. Daarmee hou ik het vacuumvat op de pomp nog mooi schoon en "ongebruikt".

beewee schreef : Nou dat valt wel mee hoor. Als je het kunstje kent is het erg simpel. Niet te vergelijken met de echte staaltjes van vakmanschap die hier af en toe voor bij komen.

Er zijn inmiddels redelijk wat zelfbouwers die dmv vacuuminjectie een boot maken. Reden is simpel: Je kan in je eentje alles op het gemak klaarmaken, en zonder veel stress zo grote delen maken.

Met handlamineren ontkom je eigenlijk niet aan een ploegje mensen die weten wat ze doen.

Ook is de kwaliteit van het laminaat niet meer afhankelijk van je lamineertechniek, een kunde die je pas gaat beheersen door het veel te doen.

Ge je het halen, Hennie? Deze zomer drijven? Hier in Reeuwijk gaat Jos Steenland momenteel als een raket, maar die wordt dan ook niet afgeleid door zoiets als een baan. (en hij besteedt soms dingen uit)

Waar is de verbinding tussen buis en multiplex mee afgedicht?
Ik wil in de toekomst ook nog zoiets maken voor de vaccuumtafel voor mijn frees.

Multiplex zelf is toch poreus?

Helemaal mee eens.
Nee dit jaar wordt niets. En er is weer een nieuwe uitdaging waarmee ik voorlopig wel heel druk ben. Ik ben bang dat de vakantie er bij in gaat schieten en is dus ook niet weer bevorderlijk voor de voortgang. Maar mijn tijd komt nog wel Herman

Trouwens, het is niet alleen injectie. Zo af en toe doe ik ook nog wel eens wat met de hand. Bij gebrek aan de juiste maat PVC buis heb ik vanmiddag een rondje rond een kartonnen koker gemaakt. Dit wordt de binnenhoek van de kuipvloer naar omhoog. Met vacuüm gaat niet in dit geval omdat het karton niet luchtdicht is.


Buitenlaminaat


Schuimkern. Eerst hard laten worden, dan schuren en daarna het binnenlaminaat. Had ik misschien beter niet kunnen doen en komende week een wel passende PVC buis moeten kopen. Nou ja ..


Want injectie gaat toch heel wat sneller. Hier de buitenhoek van de kuipzitting naar beneden die ik een paar weken geleden heb gemaakt. In één keer klaar met vacuüm binnen in een PVC buis.

heesterman schreef : Het multiplex heeft een sponning/groef met daarin wat tacky tape. Het multiplex is van een laagje glas voorzien en daarmee luchtdicht. Aan de onderzijde staat de pvc buis ook in een sponning, afgevuld met microballoons en ingelamineerd.

Maar .... niet maken zo. Bodem is OK maar voor de deksel zou ik polycarbonaat nemen en op een iets kleinere buis, 250 of zo. Een rubber afdichting is het mooiste maar bij gebrek daaraan kan tackytape ook. Probeer aan een afvalstukje buis en dik polycarbonaat te komen. Wel de polycarbonaat beschermen met doorzichtig folie voor de hars spetters. Helemaal simpel is een PVC buis rond 125 met eindkapjes. Die kunnen de luchtdruk nog net hebben. Of een schroefdop, maar die is weer wat lastiger luchtdicht te krijgen.

mooi als je zulke dingen maken kunt

Hi,

mbt de overloopvaten: Wij hebben destijds de tankenboer twee PE cylinders op platen laten lassen. Past -ruim- een 25kg blik in om hars op te vangen en is al 5 jaar potdicht.

Deksel is van onbehandeld multiplex, met een schuimbandje als afdichting. Ook al 5 jaar potdicht, hoewel ik dat eerst ook niet wilde geloven.

Overigens zou ik ook liever een doorzichtig deksel willen. Blikken zijn al wel eens overgelopen Als je dit ziet aankomen, is het met wat kunst- en vlieg-werk wel open te maken om het vat te legen, maar goed... Gelukkig kan het PE tegen de exotherm van 40kg injectiehars

Gr, Arent

Voor die gene die zich afvraagt wat "tacky-tape" is:
www.schneemorehead.com/pdf-sm/sm5227tds.pdf‎

Dat deed ik tenminste.

Mooi stukje werk! Het vooral leuk om eigen oplossingen en hulpmiddelen te bedenken voor het proces.

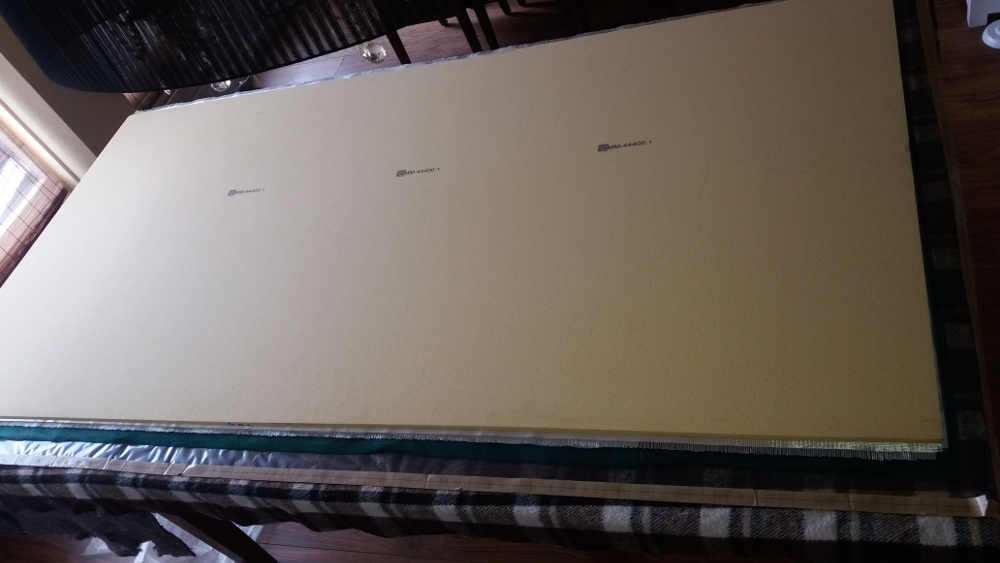

Halverwege de bouw van mijn boot dacht ik nog dat ik Corecell ging overhouden. Te veel besteld maar het tegenovergesteld blijkt het geval. Ik kwam nog 9 platen te kort, 3 voor het maken van de “Beamfairings” en nog 6 voor diverse interieur onderdelen. Die laatste 6 zijn tevens geperforeerd omdat ik daar sandwich panelen van maak mbv vacuüm infusie. Ik had graag de VIC versie willen hebben waarbij naast de perforatie ook nog beide zijden zijn voorzien van een kerf raster zodat stromingsgaas niet nodig is en epoxy bespaard wordt. Maar helaas die was niet leverbaar of ik moest weer een hele doos bestellen. Jammer. Ook het A type Corecell wat ik steeds heb gebruikt is niet meer leverbaar en nu vervangen door het M type. Zo te zien lijkt deze nu iets fijner van structuur te zijn dan het oude A-type. Met deze erbij zitten er dan 123 platen Corecell van 15mm. 122x244 en 80kg/m3 (336,5 m2) in de boot, alsmede ruim 3m2 high density Corecell van 200kg/m3 Alles is zeer effectief gebruikt en zaag verlies etc. schat ik op minder dan 2%.


Nu ik geen werkplaats meer heb is het ff behelpen met de vacuüm infusie. Aangezien vacuüm infusie een volkomen schoon proces is kan ik dat dus ook op de eettafel in huis uit voeren

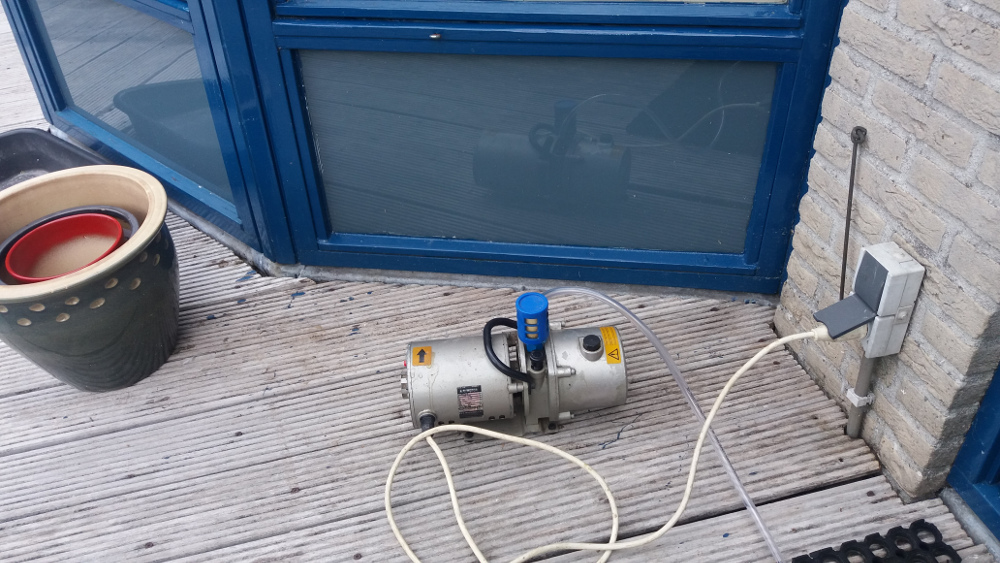

Mijn profi vacuüm pomp staat in de “opslag” maar ik kan mij prima behelpen met het kleine pompje. Die staat voor deze injectie wel buiten de woonkamer in de tuin.

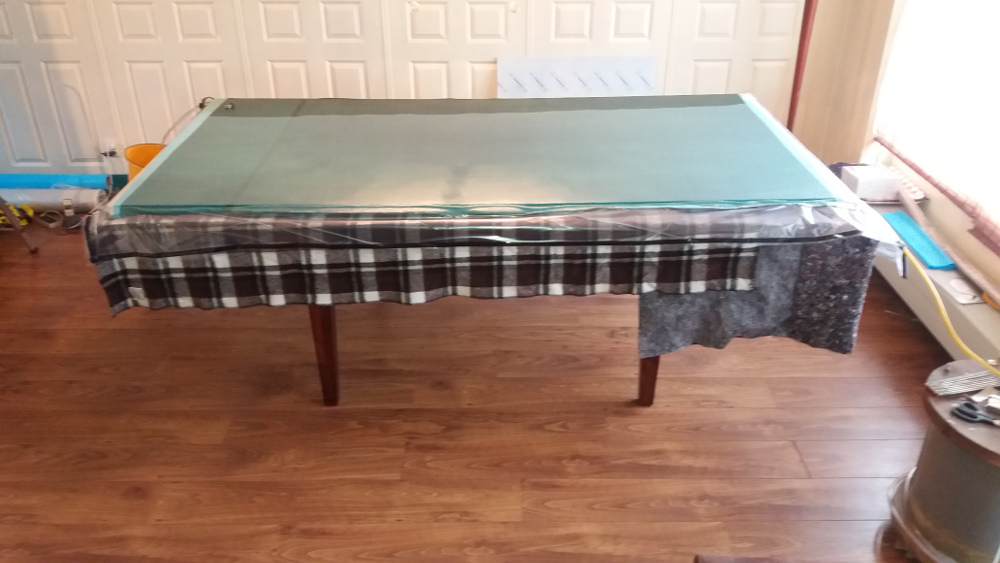

De vacuümdruk is weer perfect mede dankzij een volledige vacuümzak. Uiteraard kan de eettafel niet als vacuümtafel cq. mal gebruikt worden maar omdat een vlakke ondergrond wel noodzakelijk is heb ik daarvoor een eerder gemaakt paneel gebruikt dat dan dus ook in de vacuümzak zit. Een stukje plastic folie tussen beide panelen moet voorkomen dat ze aan elkaar vastgeplakt worden.

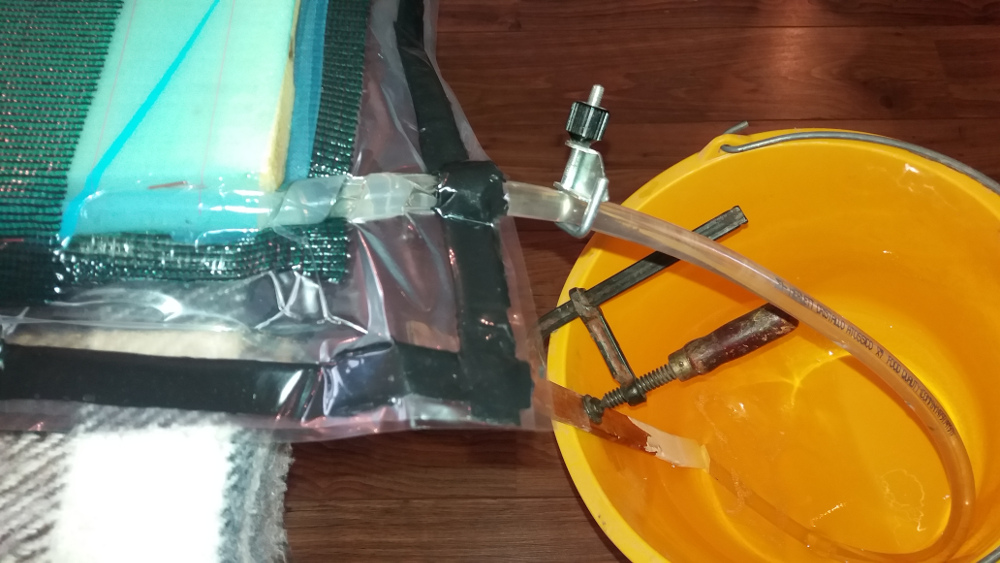

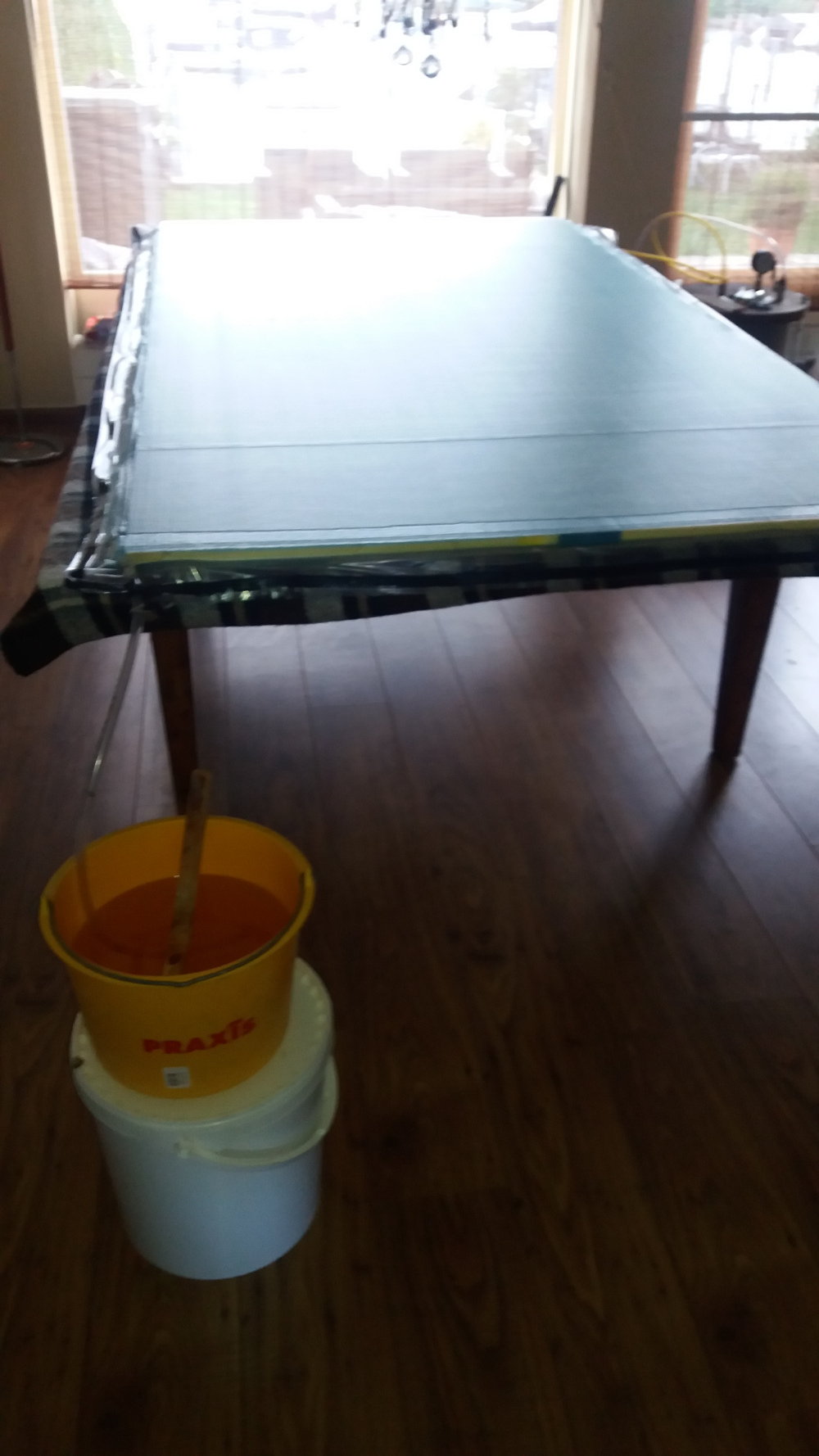

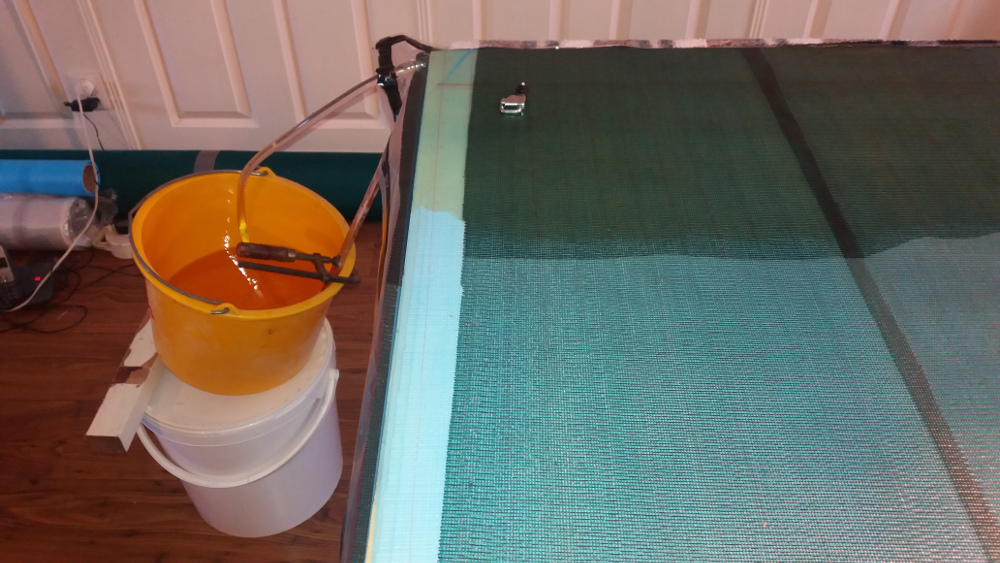

Emmer met epoxy gevuld en nu klaar voor de start.

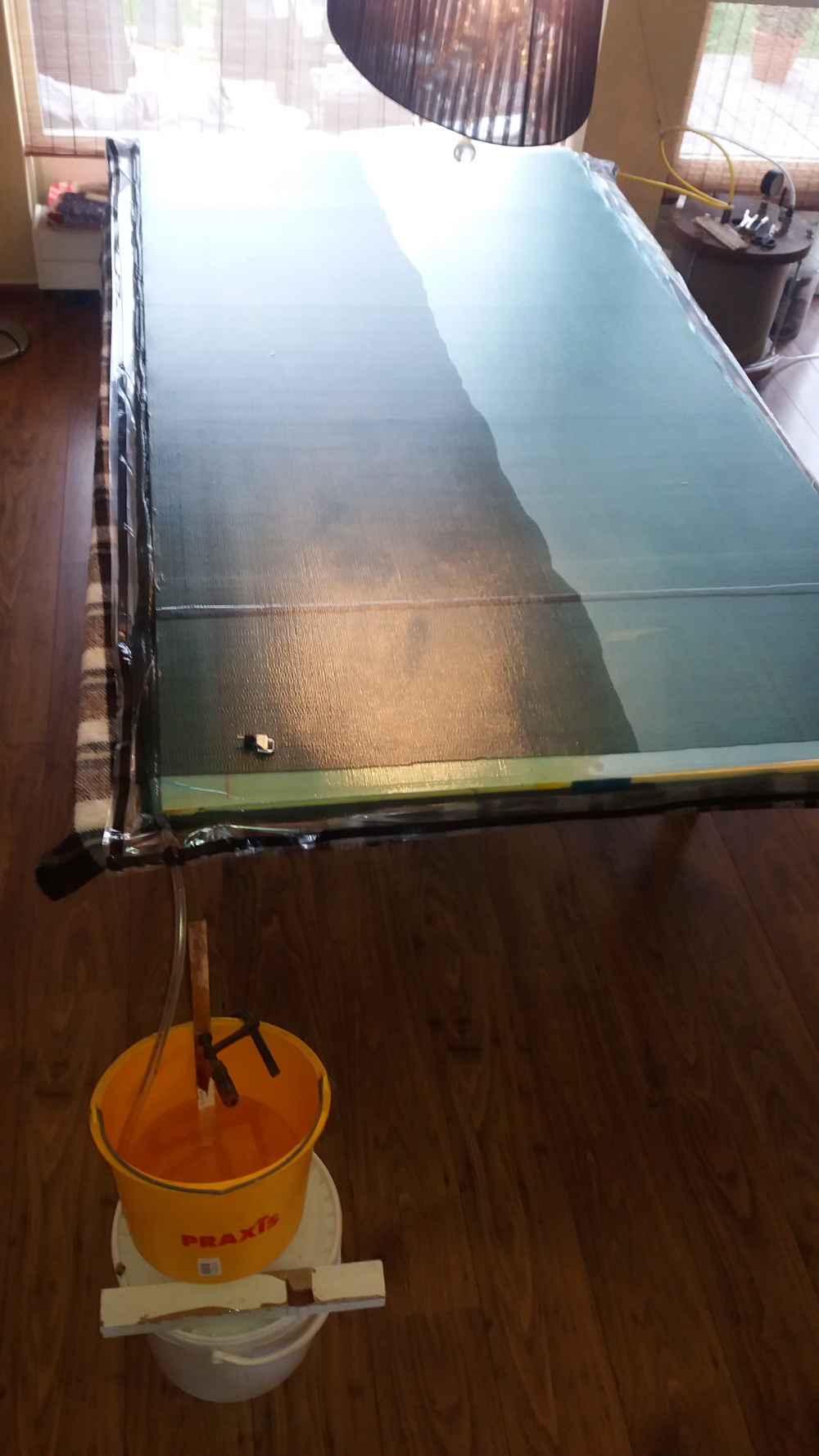

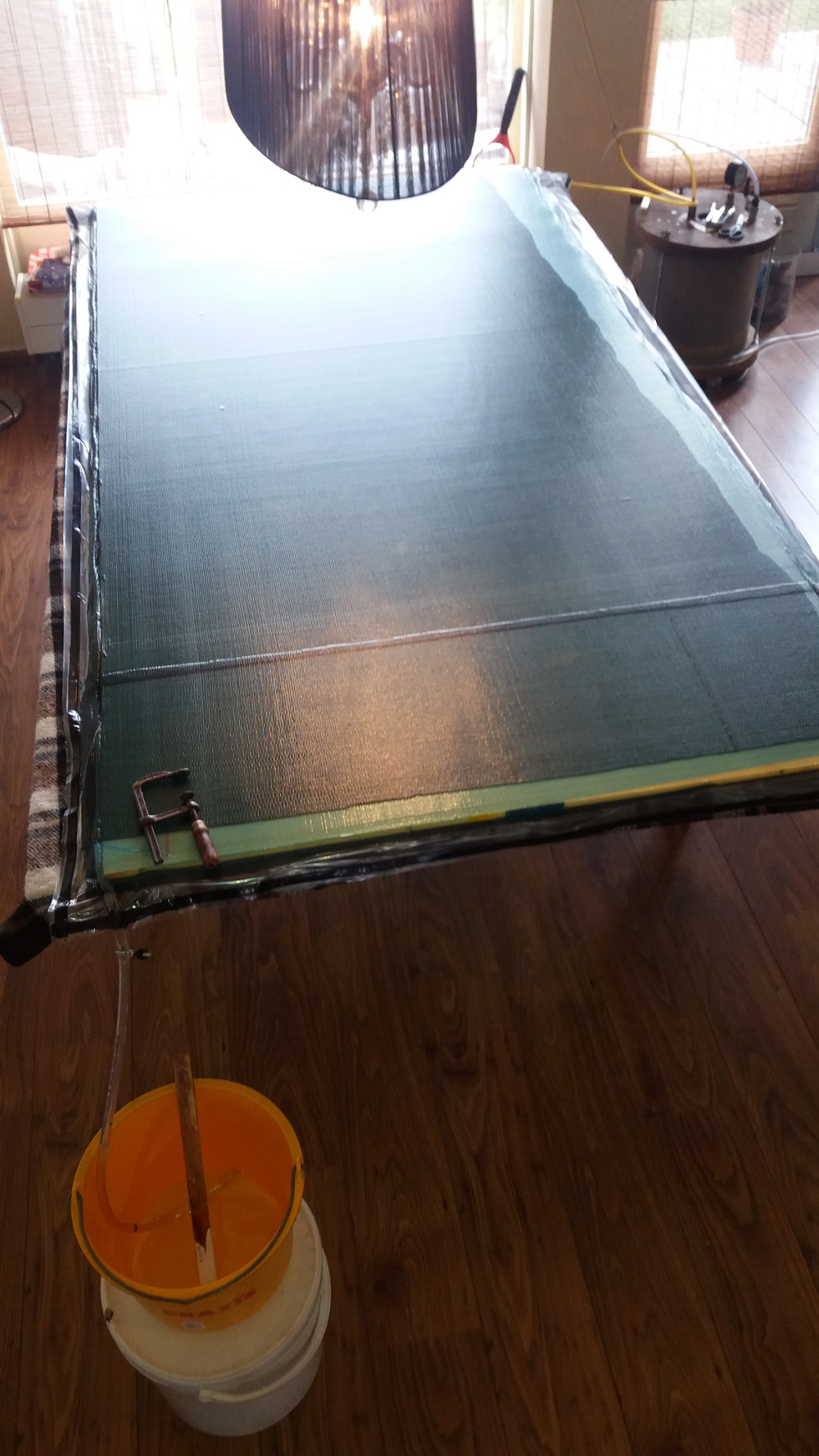

Het harsfront gaat van links naar rechts lopen. Aanvoer links onder en vacuüm rechts boven.

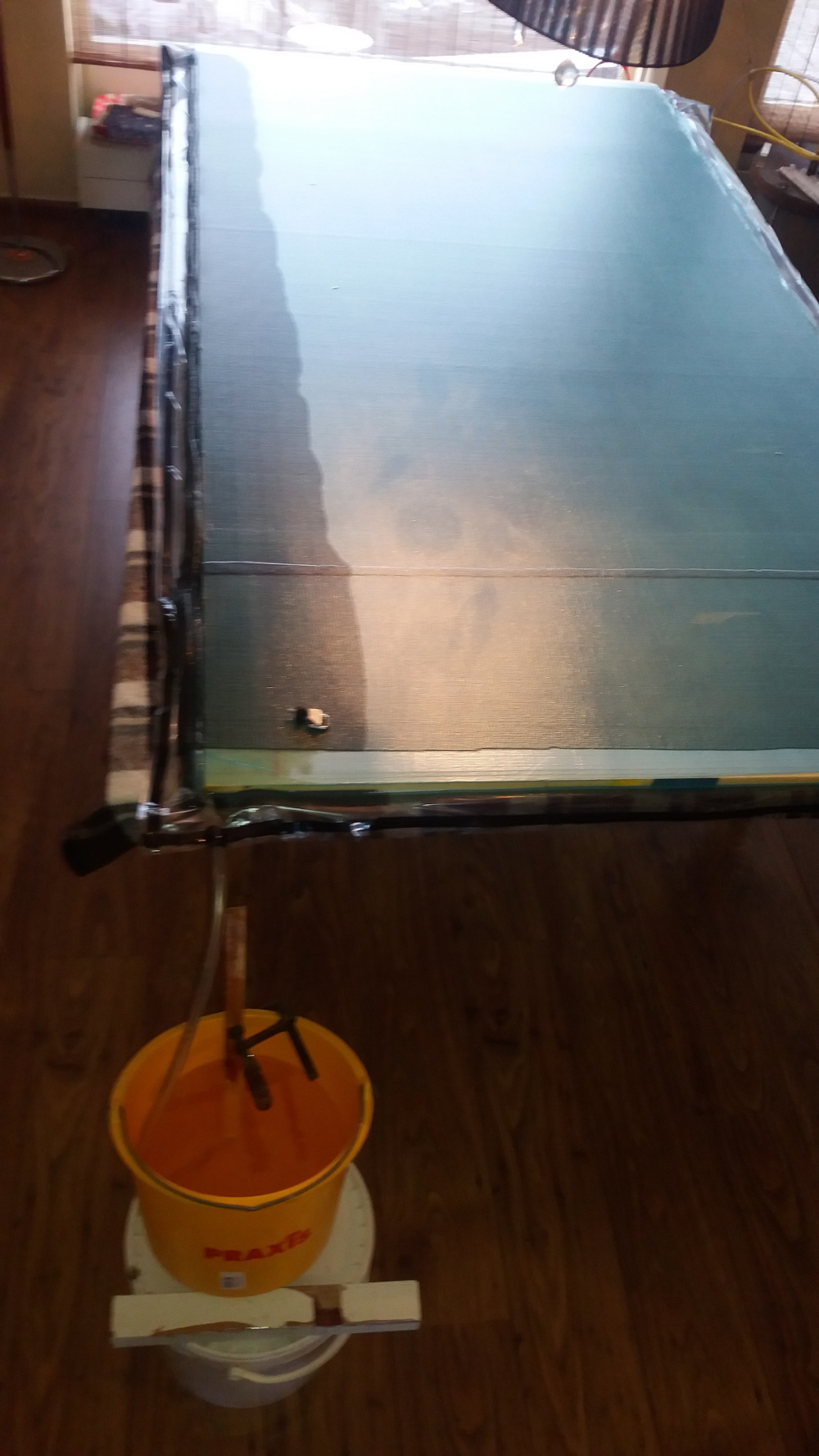

Ofwel van boven naar beneden op bovenstaande foto. Links boven de aanvoer en rechts onder het vacuum. Dit lijkt assymetrisch en dat is het ook, maar het harsfront trekt zich na de eerste 15cm aardig recht. Het laatste puntje dat gevuld wordt zit bij de vacuumaansluiting. Als alles goed gaat tenminste ...

Maar een onzorgvuldige uitvoering kan de pret nog aardig drukken of zelfs omslaan in mislukking bij een injectie strategie als deze.




Het succes schuilt in de details. Om bijvoorbeeld “race tracking” te voorkomen is de kopse kant van de plaat zo clean mogelijk gehouden waarbij ook het stromingsgaas aan de bovenkant wat korter is gehouden. Race tracking kan zich voordoen als de hars een makkelijker kanaaltje naar het vacuüm kan vinden. Bijvoorbeeld als bij zo’n kopse kant de vacuüm zak niet goed of strak genoeg aansluit en door “bridging” een kanaaltje laat ontstaan. Ben je mooi zuur omdat het paneel dan (gedeeltelijk) droog blijft en de hars rechtstreeks het overloop vat ingezogen wordt. Hier blijft het harsfront langs de rand enigzins achter bij de rest. En zo hoort het ook




Op 90% van de vulling is de epoxy op en gaat er een klemmetje op de aanvoerslang om deze dicht te knijpen. Er zit nog genoeg overmaat epoxy in het paneel om de resterende 10% ook te vullen. In feite heb ik nog iets te veel epoxy aangemaakt want wat mij betreft mag het bij 85% al op zijn. Het zal aan het nieuwe type Corecell liggen dat volgens de specs minder epoxy opneemt in het oppervlak dan het oudere type wat ik gewend was.

Het hele injectieproces heeft zo’n 25 minuten geduurd. Het blijft leuk, nog 5 te gaan

Mijn vrouw wordt zot als ik dit in de keuken zou proberen

Mooi om te zien en te lezen weer. Het lijkt me wel griezelig, zo’n emmer met waterdunne epoxy in je woonkamer!

Ilex schreef : "Pas je wel op mijn tafel en niet morsen met de epoxy hoor "
.

Tis mooi schoon werk. Het enige "vuile werk" is de emmer wegen en vullen met epoxy. Dat heb ik in de garage gedaan. Verder schone emmer etc. Eh nee, hij moet niet omvallen, want dan hebben de eendjes een probleem
het eendenvoer zit in de emmer eronder die even als verhoging dient

Geweldig weer om te zien. En je bent weer aan de slag; ook goed nieuws

Mooi werk!
Het ziet er zo simpel uit als het allemaal perfect verloopt en dat verhult de knowhow, ervaring en zorgvuldigheid die er achter zit om het juist zo te laten gaan!

Voeg je weleens reserveslangen o.i.d. toe dat je van strategie kunt wisselen mocht er iets anders lopen dan verwacht?

holtere schreef :
Nee, niet bij dit soort eenvoudige injecties. Het komt wel eens voor dat ik van strategie moet veranderen als er ergens een lek zit dat ik niet kan vinden. Het is niet handig als je dat in de buurt van de aanvoer vermoed, beter in de buurt van het vacuüm. Overigens zal zo'n aanvankelijk onvindbaar lek zich meestal wel manifesteren bij de injectie waarbij je dan alsnog maatregelen kunt nemen.

Bij grotere of gecompliceerde injecties is er altijd wel een plan B of zelfs C.

Na de koffie de tweede helft van deze mooie Zondagochtend besteed aan de voorbereiding voor het volgende paneel.


ik wil de vacuüm zak een tweede keer gebruiken dus die is aan 3 zijden losgehaald en teruggeklapt. De eerste lagen zijn weer resp. stromingsgaas, gaatjesfolie en scheurweefsel.


Daar overheen 600 grams biaxiaal 0/90 legsel en gevolgd door de Corecell plaat.


Aan de bovenzijde van het Corecell hetzelfde maar dan in omgekeerde volgorde.


Vervolgens het vacuüm folie weer terugvouwen en er met tacky tape weer een zak van maken.


Nu ff laten wennen aan het vacuüm en over een uurtje of zo gaat de hars er in. De "zak" had nog wel wat reparatie nodig omdat uitgehard scheurweefsel scherp is en voor je het weet de folie beschadigd.

Leuk klinkt dat.."wennen aan het vacuum"
Wat bedoel je daar precies mee?
Nog een vraag: dat vierkantje met tacky tape was dat een lek of iets anders?
