Onderwerp: Chinese vingerklem als stopper

Gaaf!

Voor de carbon-look liefhebbers een lust voor het oog.

Gepost met de officiële Zeilersforum-app

Wat ontzettend mooi! Zelfs, al zou het een abstract object zijn al een verademing om naar te kijken!

Naar Escher: 'Lijn en water III'

Ik ga ze denk ik wit verven

Zou ik zeker doen, kunstobjecten zijn uiterst diefstalgevoelig

Nu je 't zegt: deze grijstinten en patronen doen mij aan de Escher pentekeningen denken!

Er komt nog wel een blingbling hoogglans aflak overheen?

holtere schreef :
De Bouvrie-barbaar....

A

Nachtvlinder schreef : Nope, ze blijven zo, ik zit in de matte fase! Vind het er sjiek uitzien!

zeer mooi geworden! en hoe doe je het met je "release" lijntje? of heb ik dat gemist

Onderdoor!
De klem ligt een beetje vrij van het dek dus daar is mooi ruimte voor de releaselijn.

Interresant...



A

AdB schreef :
A milker over the reefline ok slim!
Ik neem aan ipv het elastiek of samen met het elastiek, was mij niet helemaal duidelijk.

Noballast schreef :
Het lijkt alsof het iets anders werkt.
Vermoedelijk hebben ze een grip probleem?
De kous past vrij nauw en zou weleens wat op kunnen stropen bij het inhalen en er maar een kort stukje kous vooraan klemt...waardoor onder belasting de val dan weer doorschiet (bounces)
Met die milker stretchen ze de kous over de lijn waardoor die over de hele lengte aangrijpt. De "milker" schiet ook weer terug naar zijn uitgangspositie.
Wij waren er ook al achter dat je een goed sterk elastiek moest hebben. Dit helpt het elastiek!

Nieuw en vooral simpel prototype komt in zicht

Hoe is dit eigenlijk afgelopen?

Edit: ik zoek drie van die dingen voor op m'n koolstof mast, maar de nieuwprijs bij o.a. de lijnenspecialist is zo 170 piek per stuk en dat is me wat veel van het goede...

Kom ik op terug. Even wat fotos opzoeken

Ja, dit draadje verdient nog een vervolg, althans waar het de vingerklemmen aan boord van FRAM betreft.



Uit de trek testen eerder in dit draadje is gebleken dat metname de bevestiging van de kous cruciaal voor het succes is gebleken. Behalve dat het de kous goed moet vasthouden zonder dat de overgang naar insnoering een zwak punt is, is het ook belangrijk dat een kous makkelijk en zonder gereedschap vervangen kan worden.

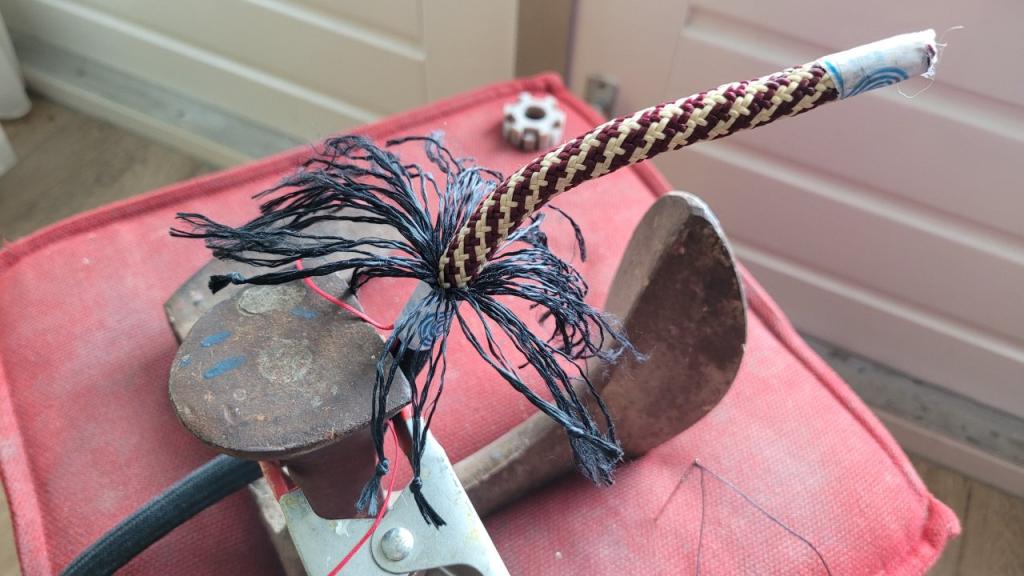

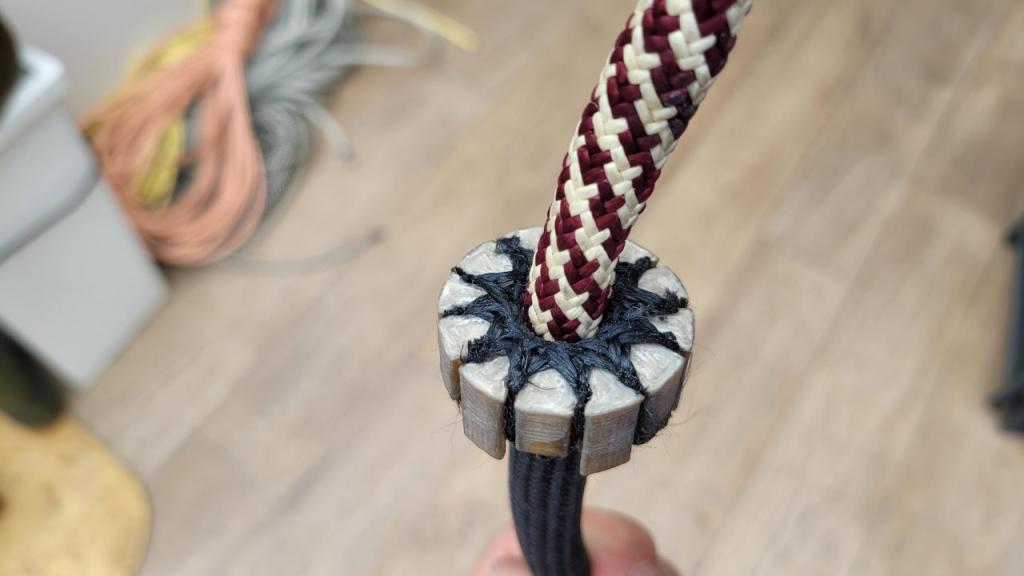

Uiteindelijk hebben we een ring ontworpen die voorziet in twaalf posities voor het vastknopen van de groepsgewijs gebundelde tieren van de kous.

De eerste modellen zijn geprint in PLA om zowel het knopen van de gebundelde tieren te testen en om er destructieve testen mee uit te voeren. Zodoende konden we de zwakke plekken in het ontwerp localiseren om dan daar, door middel van variaties in wanddikten, gaten en sparingen, de benodigde aanpassingen door te voeren.

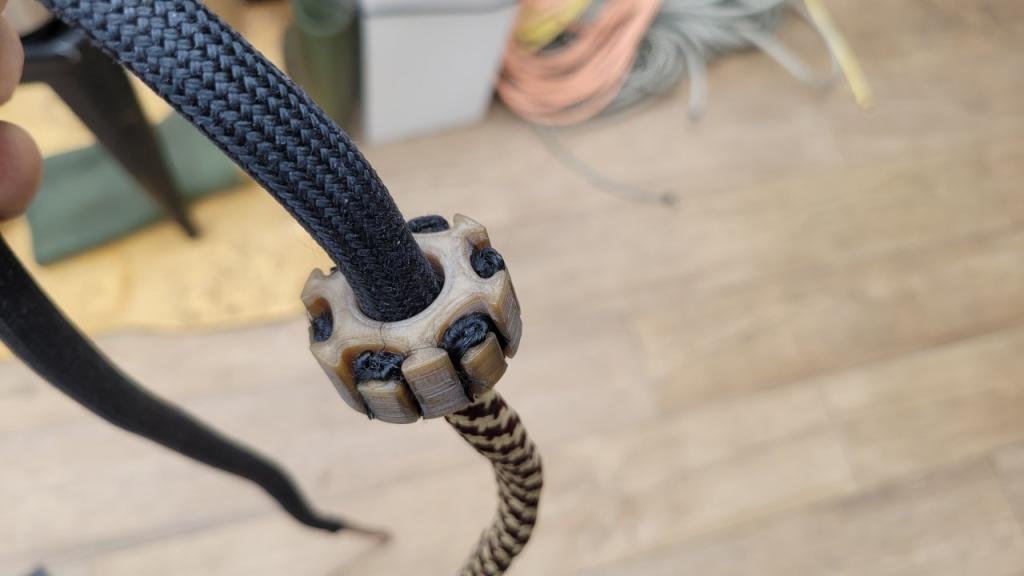

De definitieve ring is geprint in PEAK voor zowel de 10mm. als de 8mm. dyneema vallen en trimlijnen. De knoopjes zijn nog met wat cyanoacrylaatlijm afgewerkt.

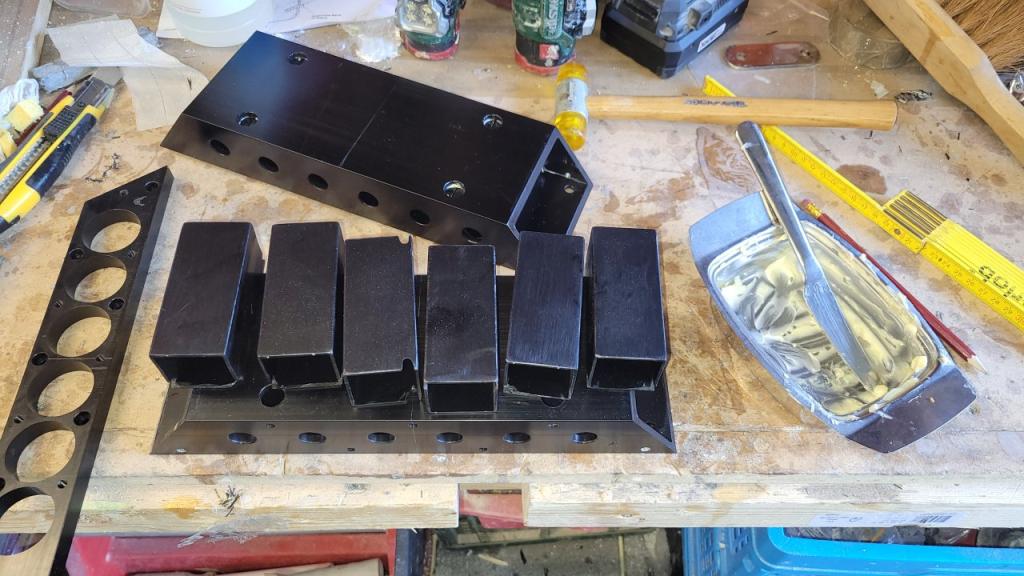

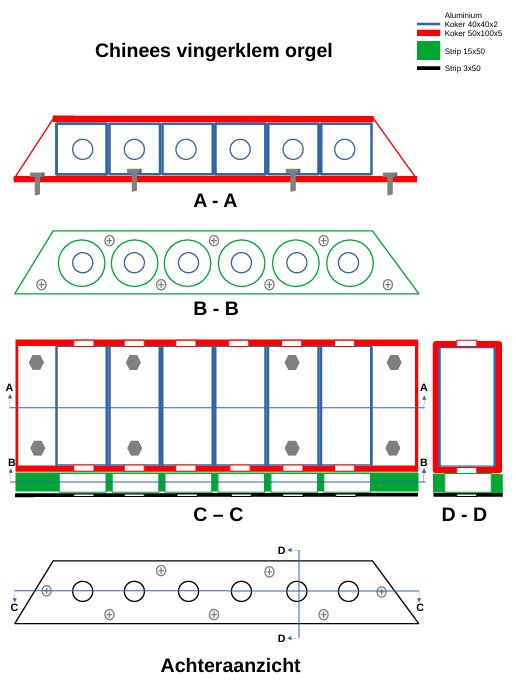

Op basis van standaard aluminium profielen heb ik de basis voor de constrictors gemaakt. De peak ringen liggen in een (groen) 15mm. dik aluminium platstaf met de benodigde sparingen. Dit profiel is weer ingeklemd tussen het (rode) kokerprofiel en (zwarte) afdekplaat aan de achterzijde. Binnen in het kokerprofiel weer kleine (blauw) kokertjes. Achteraf denk ik dat die niet nodig waren geweest want sterk zat.

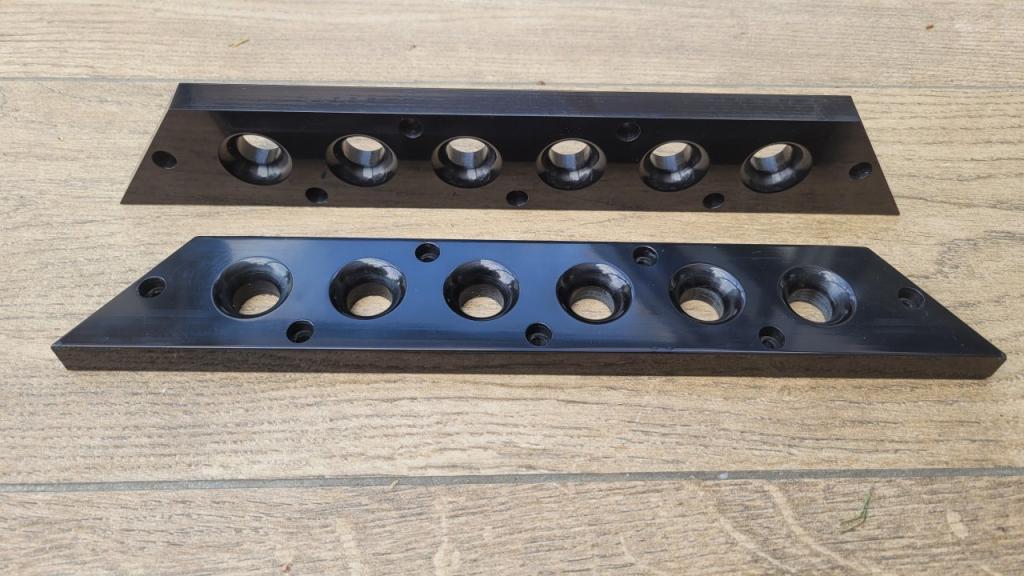

Dat afdekplaatje bleek achteraf te dun (te scherp) te zijn (foutje) en is vervangen door een eveneens 15mm. dik aluminium platstaf met low friction afgewerkte gaten.

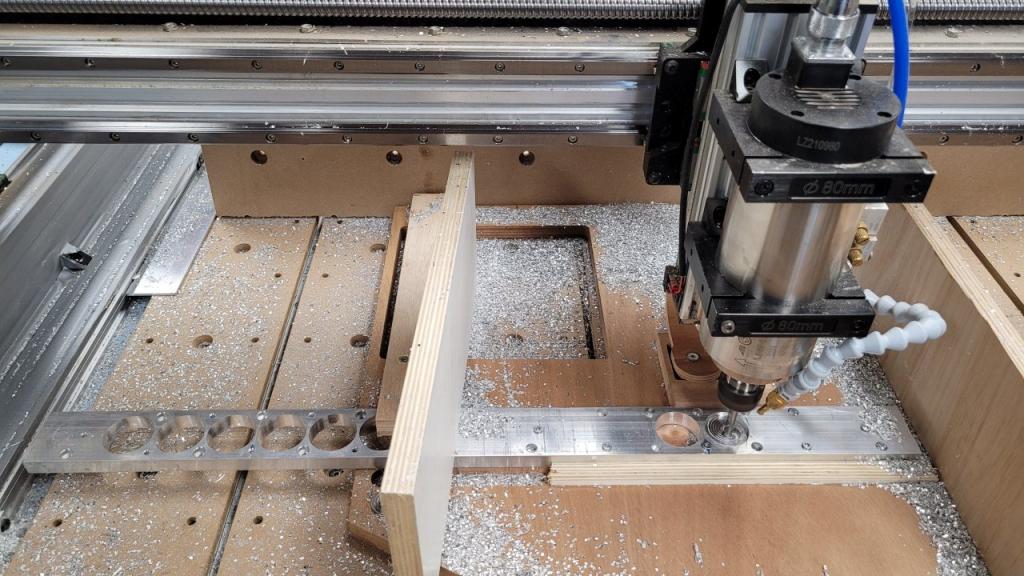

Forummer Alweereengijp heeft de testprinten uitgevoerd en ook het aluminium freeswerk gedaan, waarvoor eeuwig dank



Daarna heb ik alles zwart laten anodiseren waarna de assemblage waarbij de inwendige kokers er als boter ingingen.



De afdeklplaat met low friction afgewerkte gaten



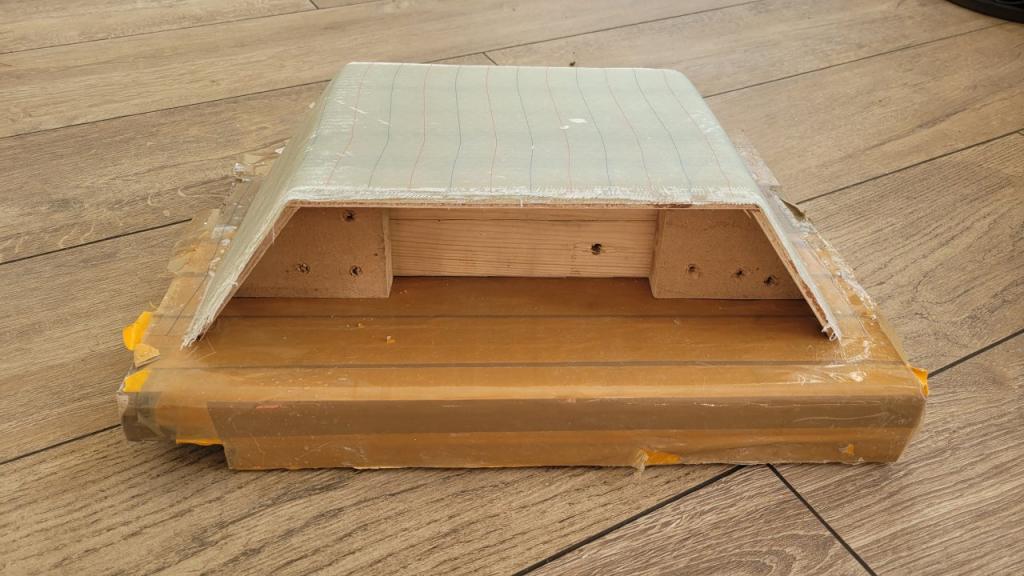

Als laatste nog een net afdekplaatje in epoxy laminaat. Wit geschilderd, ik zat toen nog niet in de blanke carbon fase

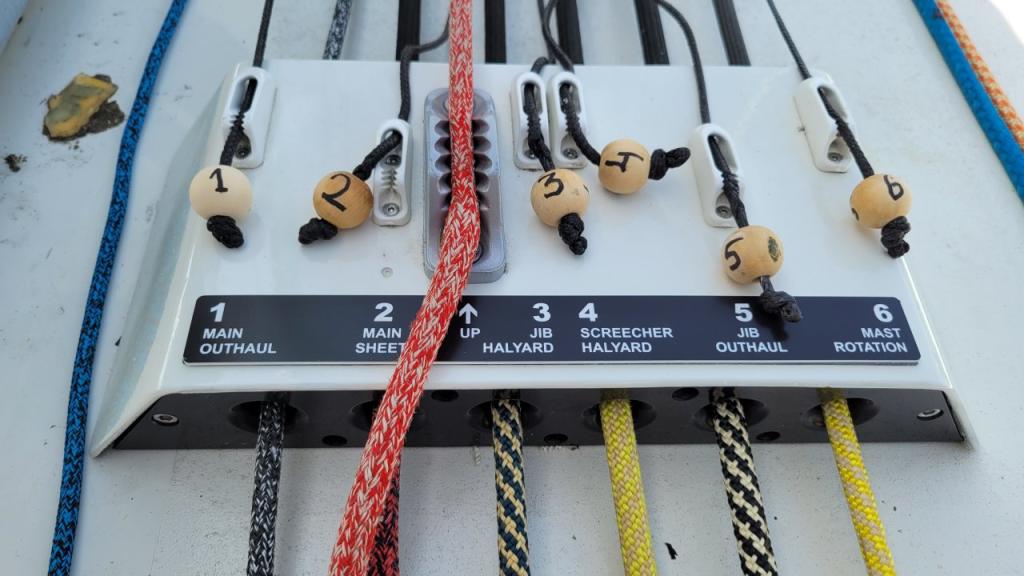

Het resultaat dat vooralsnog uitstekend functioneert. Alhoewel het nog wel wat wennen was, releasedraadjes los=vast en aantrekken=los, eigenlijk precies andersom dan je natuurlijke gewoonte.

Het ontwerp is gebasseerd op een aantal constrictors naast elkaar. Daarmee is het niet zo geschikt voor een enkele constrictor op de giek en realiseer mij dat Rinus uit het vorige bericht hier nog niet veel aan heeft.

Uiteindelijk had ik ook behoefte aan een enkele constrictor op de giek om de onderlijkstrekker (nr.1 in het plaatje) van grootzeil en reven vast te zetten. Dat is dus wel zo’n Cousin ding geworden.

Die € 170,-- ben ik alweer vergeten
