Onderwerp: Opencpn en getijde stroom

4.6.1

Nee hoor, 4.6.1 doet hier niets met die gribjes. 4.4 doet het wel!
De discussie herhaalt zich echter want een aantal versies geleden speelde hetzelfde euvel. De een ziet ze wel de ander niet Daarover is toen ook al verwarring geweest.
Wellicht heeft de pc waarop Opencpn staat er ook iets mee te maken?

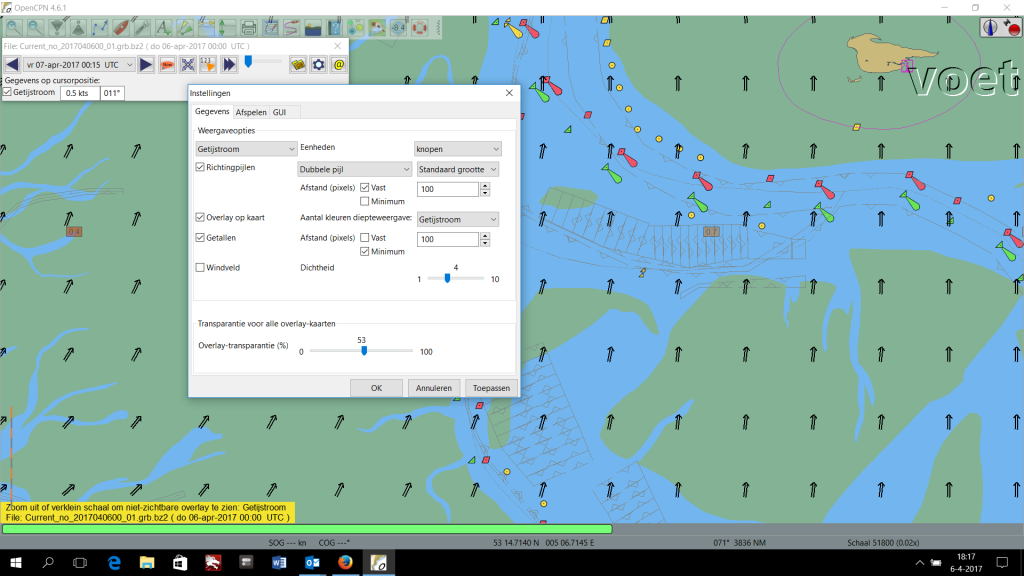

Onderin het beeld staat ook de boodschap dat je moet zoomen of de schaal verkleinen om de niet-zichtbare overlay te zien. Uitzoomen moet je zover tot het volledige stroomgebied in beeld is en dan zie je een wolkachtig gekleurd vlak dat meekleurt met de stroming.

holtere schreef :
Linksboven in beeld staat toch echt 4.6.1...

Er over heen gelezen?

holtere schreef :
Het is echt 4.6.1 en na wat geëxperimenteer met de instellingen beeld! GRIB1 file.

@ Cascade....Je bent een kei

Gevonden en het werkt!

Cascade schreef :

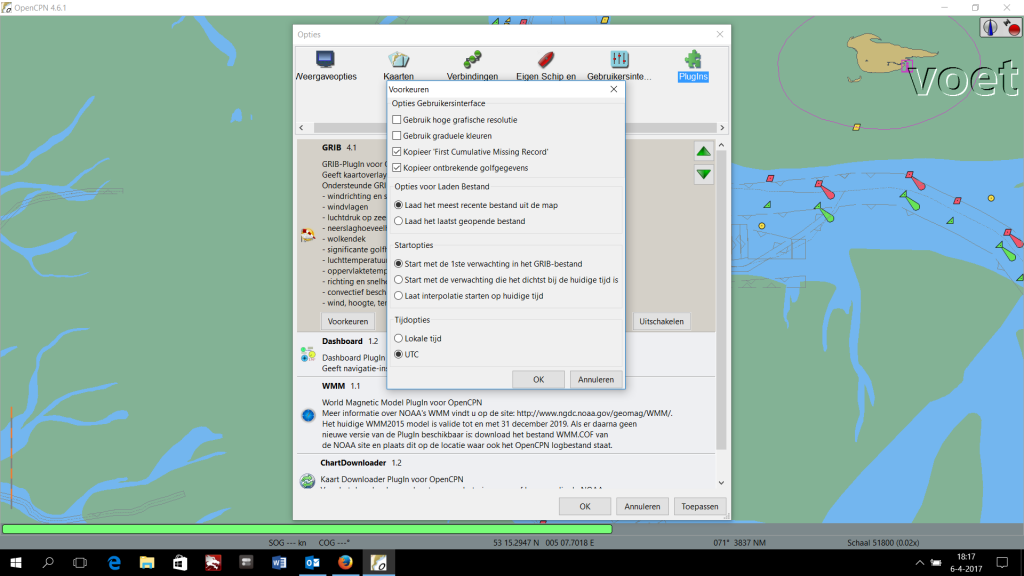

Waar precies schakel je de hoge resolutie uit?

In de Plugin zelf.

MoonRiver schreef :
Beetje laat met antwoorden, maar goed.

GRIB1 is een binary format (oud) ontworpen voor meteo data in 2D lagen (meestal lon/lat of X/Y). Verticale lagen en tijdlagen worden achter elkaar geplakt. Een "message" bevat 1 laag. Data compressie gebeurt door iedere parameter met zo weinig mogelijk bits te coderen. Als je dus maar 8 mogelijkheden hebt (bijvoorbeeld het aantal octa's bewolking) kun je dat in 3 bits coderen.

GRIB1 is een betrekkelijke nachtmerrie om te decoderen zonder goede library vanwege die gestapelde bits, en vooral omdat het afhangt van externe tabellen die vertellen welke laag wat betekent en hoe je hem moet uitpakken. Zonder tabel (van het juiste instituut) kun je de file eigenlijk niet lezen.

GRIB2 is de obvolger van GRIB1 (verrassing!).
Grootste verschil wat ik weet is dat er nu niet alleen op bits bezuinigd wordt, maar dat er in 2D richting ook compressie op de hele kaart kan worden toegepast, als een foto. Ze gebruiken daar bijvoorbeeld de JPEG compressie voor. Eindresultaat: GRIB kan nog kleiner ingepakt worden dan GRIB1.

Voor zover ik weet is GRIB2 verder van hetzelfde concept, ik weet niet zeker of externe tabellen nog steeds noodzakelijk zijn.

Bij mij werken de BSH stroom bestanden prima in OpenCPN. Ik zie dat ze die ook hebben voor het Nederlandse deel van de Waddenzee, maar erg gedetailleerd zijn die niet. Volgens de Nautin site zijn er geen Nederlandse stroombestanden beschikbaar.

Zie ik iets over het hoofd?

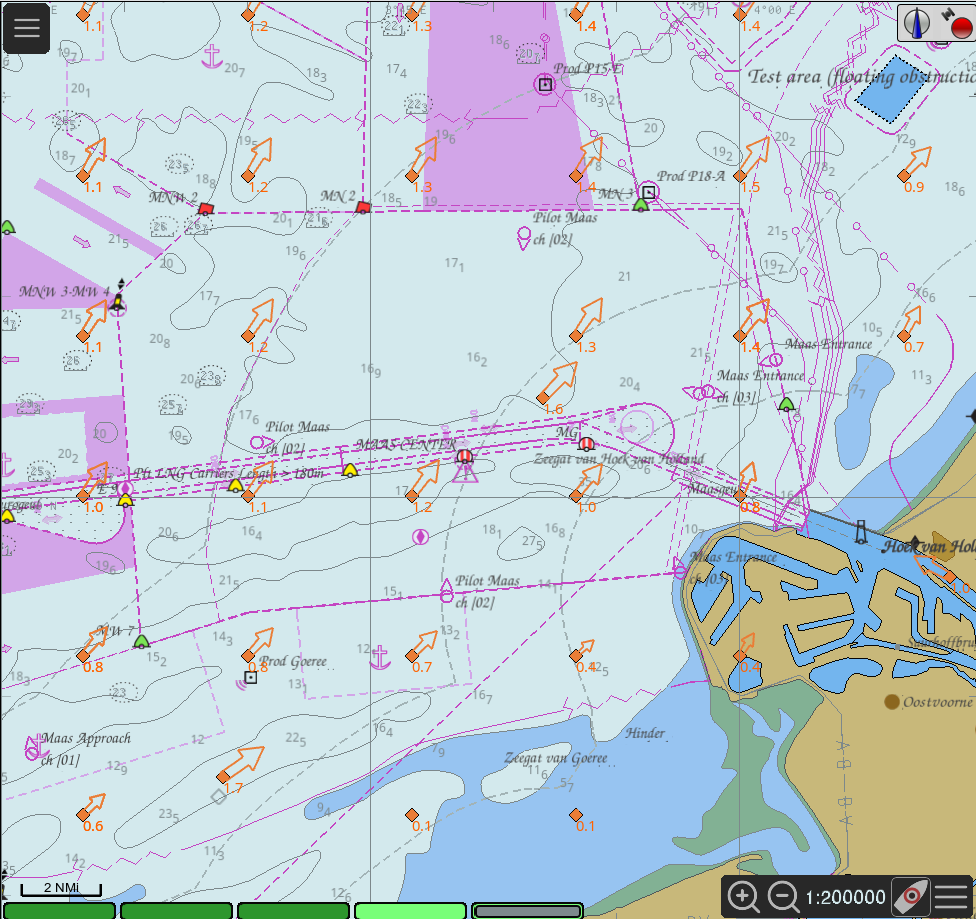

Nieuw (Voor mij ) Getij stromen als Harmonics voor NW Europa.
Download hier.

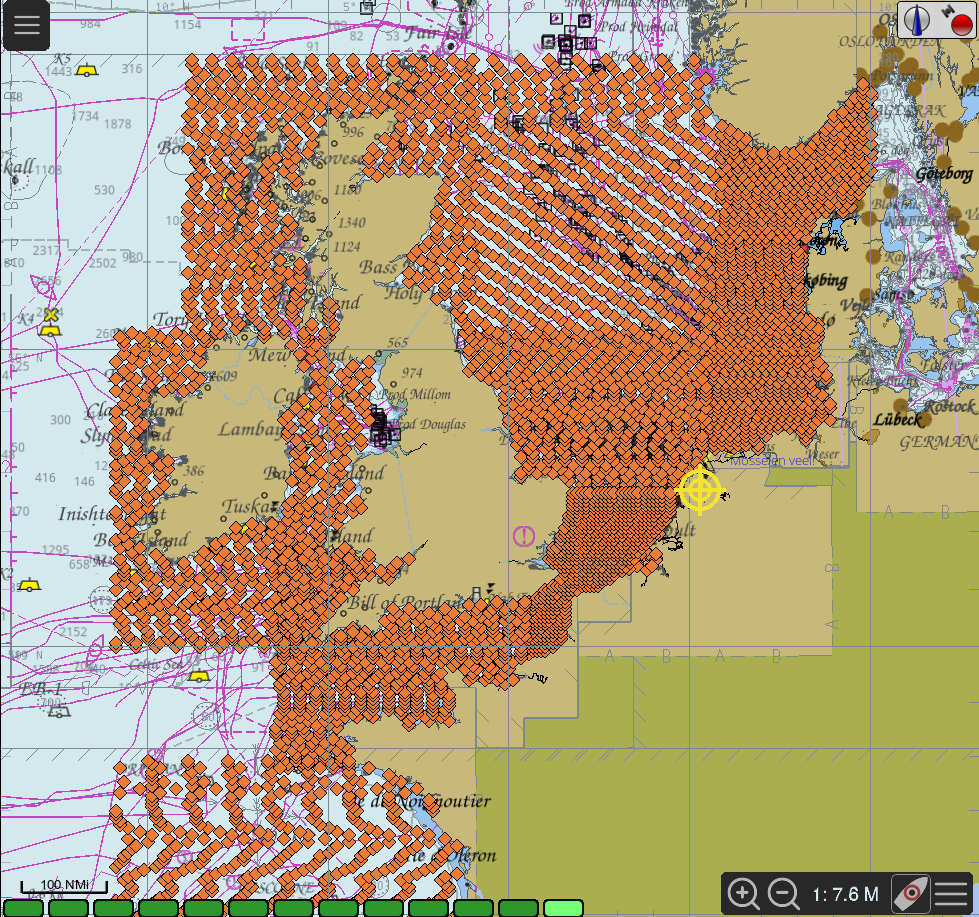

Zijn al met al wel heel veel datapuntjes en met alles geladen wordt OpenCPN toch merkbaar trager. Gelukkig is de data opgesplits in 9 bestanden zodat alles ook niet nodig is.

Mooi spul
Maar een vraagje...
Bij deze grafieken zie ik UTC + 1 en bij de V10 harmonics wordt UTC + 2 aangegeven.
Beiden staan ingesteld op LKT @ Locatie?
Anders gezegd moet je bij deze nieuwe files nog een uurtje opplussen wat natuurlijk kan

Is inderdaad iets wat je in de gaten moet houden. Alle stromen zijn tov UTC en zomertijd. Staat er gelukkig wel duidelijk bij. Zal eens in de code van OpenCPN duiken of dit te veranderen is.

rooiedirk schreef :
Klopt deze een beetje aardig?

Heeft iemand een paar datapunten gecontroleerd?

Ik heb er een of twee bekeken midden in het Kanaal en die kwamen overeen met andere info.
Het blijft echter opletten. Voor de getijhoogten te kunnen raadplegen moet je echter ook andere harmonics activeren zoals de V10 of anderen. Dan wordt het oppassen want de files hier gegeven lopen daarmee een uur uit de pas.
De stromingsfiles staan dan door elkaar op je kaart met verschillende tijden.

Het is misschien eigenaardig dat sommige van die harmonics met hoogten en stroming uitgerust zijn en anderen alleen met stroming maar misschien zie ik ook iets over het hoofd?
Ze hebben ook een verschillende extensie, sommigen .tcd, anderen heten Harmonic en Harmonic.idx?

Oeps dadelijk krijg ik een RTFM om mijn oren...

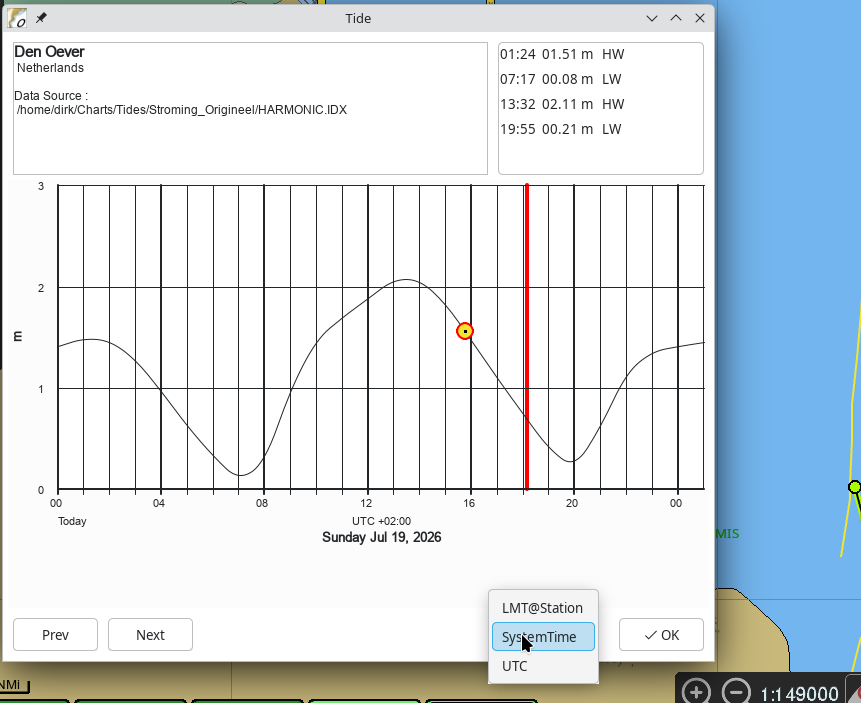

Net een pullrequest gedaan voor dit 'probleem'. Je kan nu kiezen in de kromme voor LMT@Station en UTC. Waarbij UTC is GMT zonder zomertijd en LMT de lokale tijd zoals gegeven in de getij gegevens voor dit station.
UTC is dus niet GMT en wat er in de getijdata staat is afwachten. Dus altijd goed het onderschrift onder de kromme checken!

Ik heb m'n best gedaan, nog even afwachten wat 'men' er van vindt.

Zit deze wijziging in de hier gegeven file die je kunt downloaden of later in een update van Opencpn?

holtere schreef : Is voor de volgende versie van OpenCPN. (Mits goedgekeurd)

Top!
