Onderwerp: Quiz: Hoe heet dit onderdeel?

Schroef??? Foei!! Zoiets heet een bout!! Een schroef heeft een punt en bij een bout hoort een moer.

Uithouder dakluik

Aart Korstjens schreef : nee hoor, je hebt het mis. Kijk maar op het normblad

Aart Korstjens schreef : Rustig maar, er zijn zat schroeven waar een moer bij hoort, en ook bouten met een punt: "cilinderkopschroef met binnenzeskant"; "houtdraadbout met zeskante kop", etc.

Een detailopname van een lelijke zwemtrap of van een ophaalsysteem van een bb motor.
Mag dit wel, 2 suggesties in 1 post?

Cat-36 schreef :
Ja, daar gebruik jij hem voor.
Maar dat ding is bedoeld om zo'n koppeling vast te draaien:

Nee hoor, is van een Princess oventje om die zwarte dingen vast te houden!
Speciaal daarvoor gemaakt.

www.usedcomoxvalley.com/Report...2063&position=4&hb=1

bertilbeumer schreef :
Het is geen van beide, eindresultaat telt, dus kennelijk wel

JeePee schreef :
Noop

Deel van Windpilot stuurinrichting waar de stuurlijnen aan bevestigd zijn. Het RVS oog kan in hoogte versteld worden om de lijnen meer of minder uitslag te laten geven bij beweging van de pendulum die door het water snijdt.

Olav schreef :
En zo is het ! Jij bent

Wie herkent dit onderdeel?

dieselfilter

Om je sprayhood vast te zetten?

Centrale bout van een Delphi filter

Een olie of dieselfilter niet, dan zou het schoon zijn. Hier zit wat aanslag op, bevestiging van koelwaterpomp?

Holtere gaf een fantastische voorzet, Kendu maakte deze keurig af.

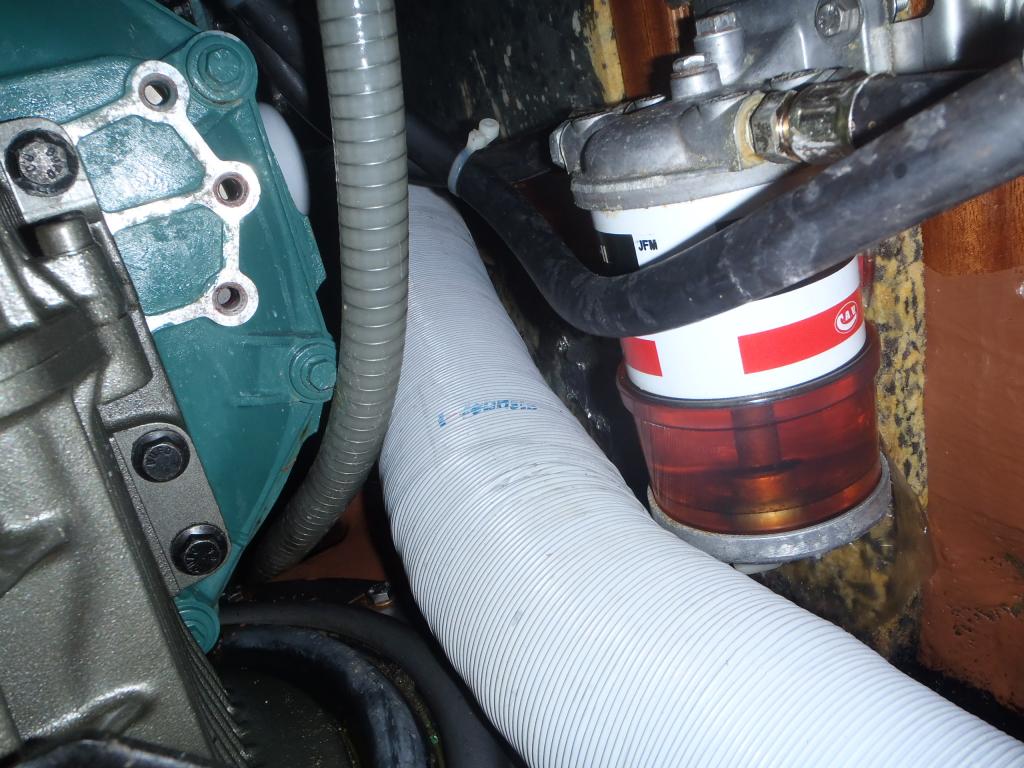

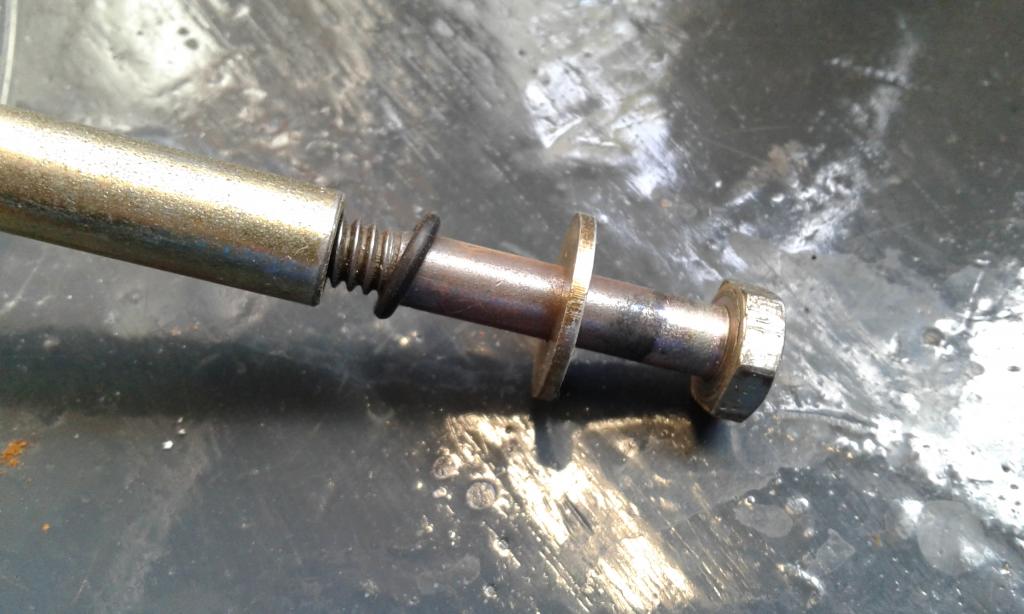

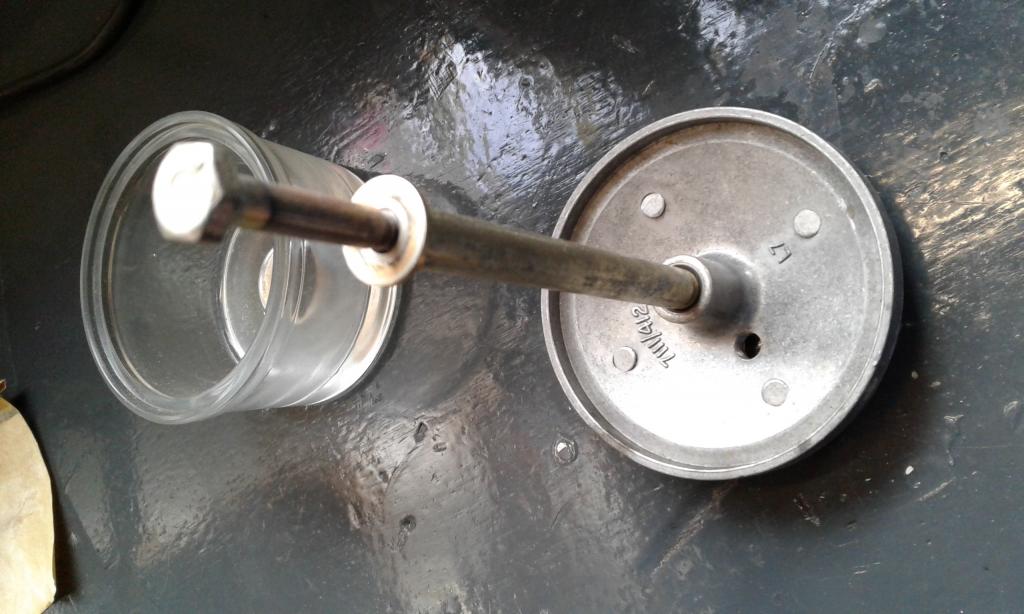

Het is inderdaad de centrale bout van een Delphi dieselfilter. Deze bout zit in een buisje dat weer vast zit aan de aluminium bodem. De bout steekt normaliter door de aluminium bovenzijde van het filter dat aan boord vast is geschroefd. Op die manier houdt de bout het hele filter (filter plus glazen waterafscheider)bij elkaar. Het kleine rubber ringetje om de bout op de foto wordt nogal eens vergeten of beschadigd terug geplaatst, iets wat leidt tot problemen met lucht in de brandstofleidingen.
Bij een vervangingsfilter zitten vaak trouwens maar twee grote rubber O-ringen, terwijl er eigenlijk drie nodig zijn: O-ring tussen bodem en glas, O-ring tussen glas en filter, O-ring tussen filter en bovenzijde. Raar.

Dat de bout wat viezig is kan komen doordat deze ruim 40 jaar oud is, al een aantal jaar in de garage ligt en niet in contact komt met de diesel in het filter.









Kendu, aan jouw de eer.

Dank Olav voor je heldere uiteenzetting!

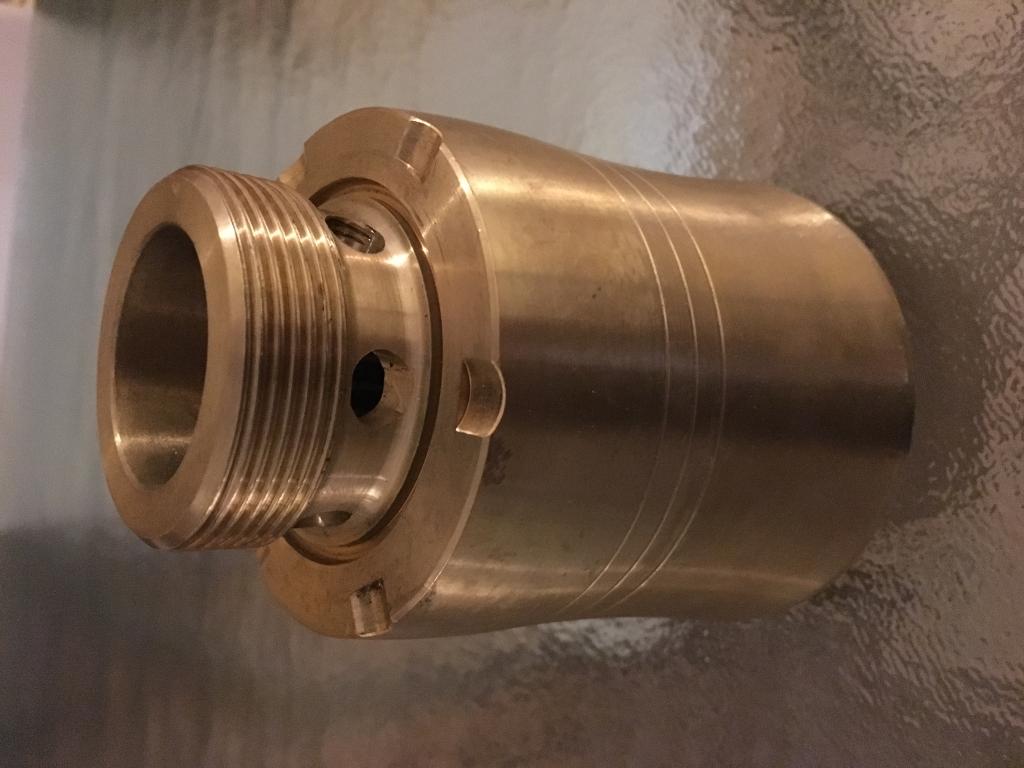

Wat hebben we hier?

Schroefnaaf.

Olav schreef :
Inderdaad! In dit geval om een Variprofile vaanstandschroef te monteren op een saildrive. En deze is zo mooi omdat deze naaf onderdeel is van een spiksplinternieuwe Variprofile driebladsschroef VP76-3B / 19"x14"x13" die ik hier in de garage heb liggen.

Als iemand er nog een zoekt, ik zal de nieuwprijs van EUR 3.600 niet berekenen......

Jouw beurt weer Olav!

Soort van tussenstuk dus. Ik twijfelde, maar meende het ergens eens gezien te hebben met die drie groeven erin.

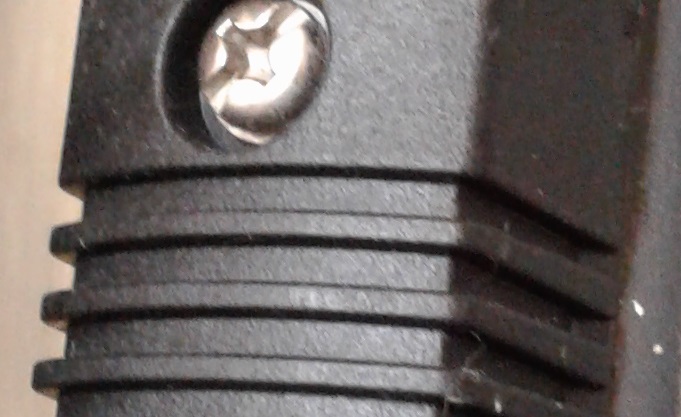

Nog een fotootje dan maar:




Ben benieuwd of het herkend wordt.

Kapje van een (12V?) stekkertje?

Nope, veel te vochtig

onderkant carterpan?
Ton
