Onderwerp: First 22 incompleet lummelbeslag

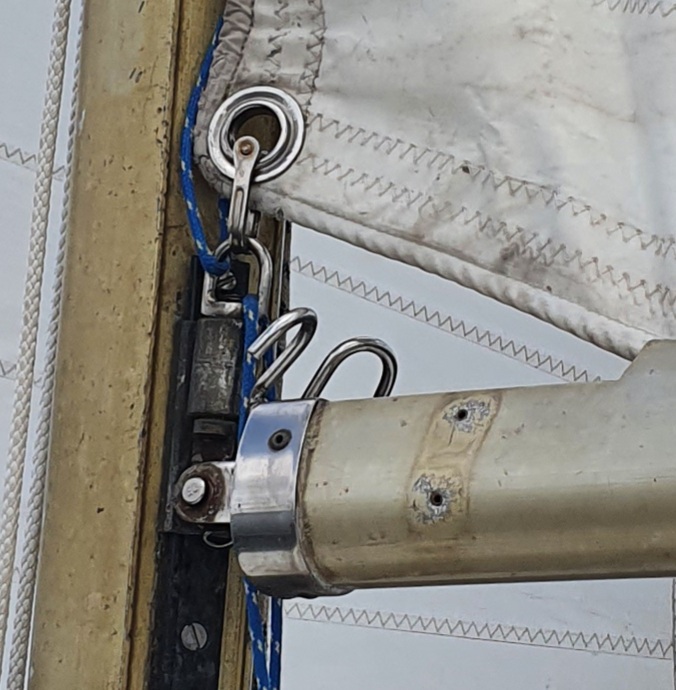

Ik heb sinds het voorjaar een Beneteau First 22 uit 1982. Het lijkt me dat de bevestiging van de giek en het grootzeil aan de mast uit 2 delen bestaat. De grootzeil bevestiging is zoals op de bijgaande foto - en dat lijkt me een eigenbedachte oplossing (omdat de originele is kwijtgeraakt?)Ik zou graag in contact komen met iemand die ook een First 22 van begin jaren 80 heeft om te zien hoe het er origineel uitgezien heeft. Verder kan ik dan a.h.v. de goede maten een nieuw onderdeel laten maken.
Ik woon in de buurt van Breda. De boot ligt in Drimmelen.
Wie kan mij helpen?

Hoi Eltek,

Welkom op het forum! Ik heb een First 24, en die heeft een mast, giek en lummel van Z-Spars. Dat zal bij de First 22 niet anders zijn denk ik.
Bij Jachthaven Noordschans kun je de onderdelen gewoon nog nabestellen, ik heb daar laatst een nieuw mastdeel van de lummel besteld en dat kostte verrassend weinig.

EDIT: op deze site kun je heel veel info vinden over de verschillende onderdelen. Misschien kun je aan de plaatjes zo al zien welke je nodig hebt, anders proberen om erachter te komen welk type giek je precies hebt.

Edit2: nog eens naar je foto gekeken, maar die giek lijkt me een vervangend knutselwerkje. Ik zie ook geen sleuf voor het zeil, doe je de halshoek aan de reefhaak en zeil je met een losse broek? Hoe dan ook heb je aan een vervangend onderdeel dan niet genoeg en zul je toch een oplossing op maat moeten vinden (of een vervangende "originele" giek)

Hoi!
Bij mijn Oceaan 22 zit vergelijkbare bevestiging, en dat werkt gewoon zo:
De pen van de harp gaat door het gat in de ronde (omhoogstekende) pin. Het ronde deel van de harp gaat door het oog in het grootzeil.

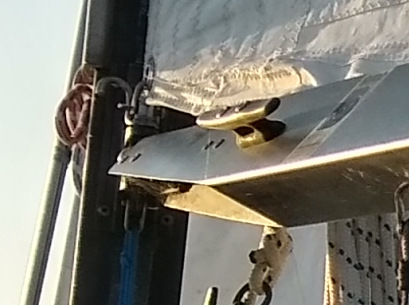

Zie de (helaas wazige, want uitgesneden) foto.

Richard

idem als van een First class 7.5 . Ik zoek het even op want ik heb er érgens nog zo een liggen van een gecrasht gevalletje . Ik laat het zsm weten

Hoi Toeter (of Harm?),
Dank voor de reactie. Ik zal bij Noordschans gaan informeren.
Re 1e opmerking: Op de foto is het niet te zien, maar de giek heeft gewoon een gleuf waar het onderlijk in wordt getrokken. De oog op de hoek van onderlijk en voorlijk moet door het uiteinde van de harp. Nadeel is dat bij het hijsen het voorlijk niet glad kan worden gesteld, zodat er altijd een vouw in de zeilhoek zit. Of de giek origineel is weet ik niet. Ik heb de boot begin mei gekocht en de toenmalige eigenaar wist niet beter of het hoorde zo. Hij heeft het schip 5 jaar gehad en er zijn ongetwijfeld een aantal voor hem geweest.
Nogmaals dank en groeten.

Hoi Alabastine (Richard),
Het zwarte op mijn foto, waar de harp omheen zit, is een kunststof bus (28mm hoog - 12mm rond met een opening van 8mm). Die bus lijkt mij gemaakt om de door verlies van het origineel ontstane opening op te vullen. De harp zet het grootzeil vast.
Ik heb al gedacht een rvs bus met daaraan een lip gelast te laten maken. In de lip moet dan een opening komen om met een bout het grootzeil vast te maken (i.p.v. de harp).
Dank voor de reactie en groeten.

Hoi Ootg,
Als je nog iets hebt zou dat geweldig zijn. Ik wacht af.
Groeten,

Ben

Hoi weer!
Ik begreep niet dat die bus een probleem was, en daar weet ik ook niets over te zeggen.

Maar die harp die hoort een stukje hoger, bij de 2 haken. En dan dus andersom: eerst in het zeil haken en dan het pinnentje van de harp door het gaatje bij de haken.

Als het goed is is je grootzeil daarop ontworpen: het oog zit iets hoger dan het onderlijk.
Als dat niet zo is, dan moet je inderdaad iets anders verzinnen.
R.

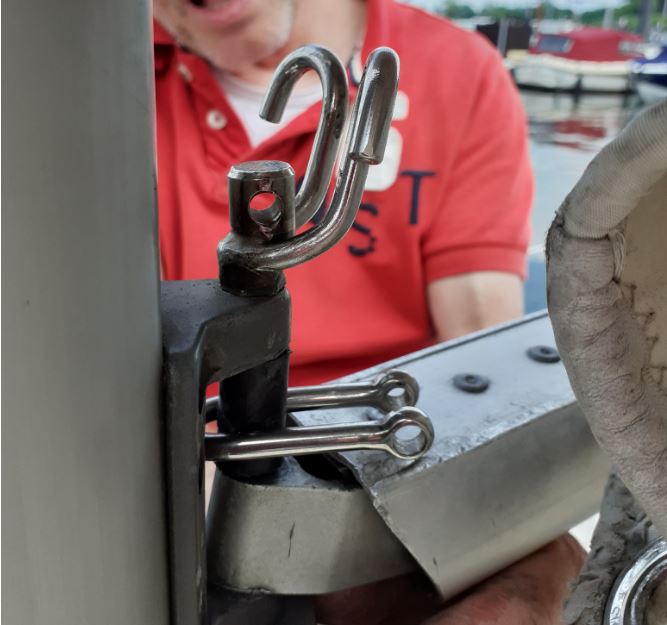

Hoi, wat kan ik doen om het grootzeil gelijk te trekken met de giek? Of komt het gewoon omdat dit zeil niet bij de boot hoort? Of zie ik iets over het hoofd. Ik heb er naar gekeken, maar kom er niet snel achter hoe dit te verhelpen. Alvast dank voor je/jullie reactie. zie foto

Zit je lummel niet ondersteboven? Nu “hangt” je giek, normaal staat ‘ie er bovenop.

Dit lijkt zo'n systeem waarbij het lummelbeslag in de zeil groef zit.
Dan zou de lummel idd op zijn kop kunnen zitten, en is het oog wat nu voor het zeil gebruikt wordt, eigenlijk bedoeld om de giek benedenwaards te fixeren.
Ik zou de boel eens omdraaien

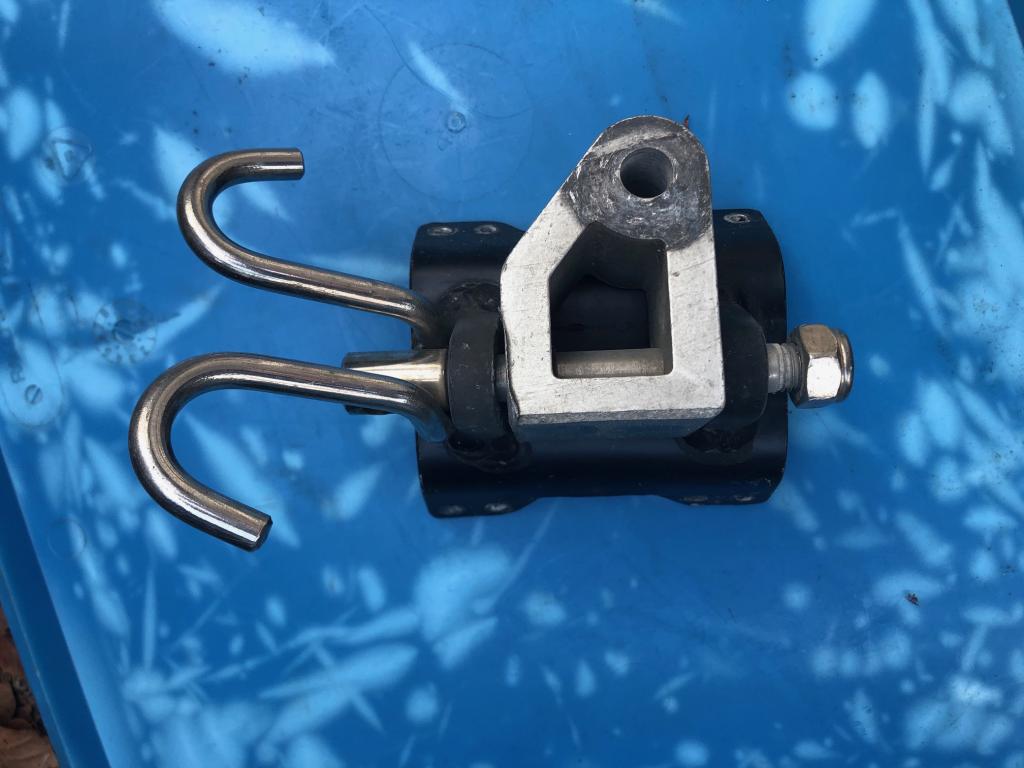

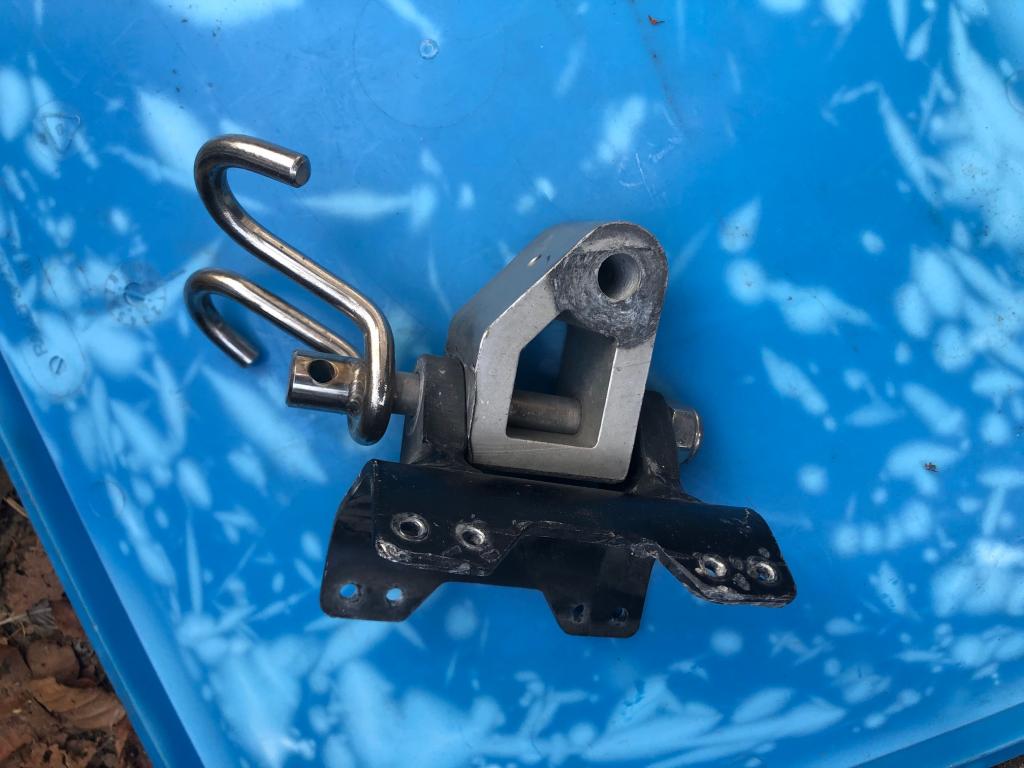

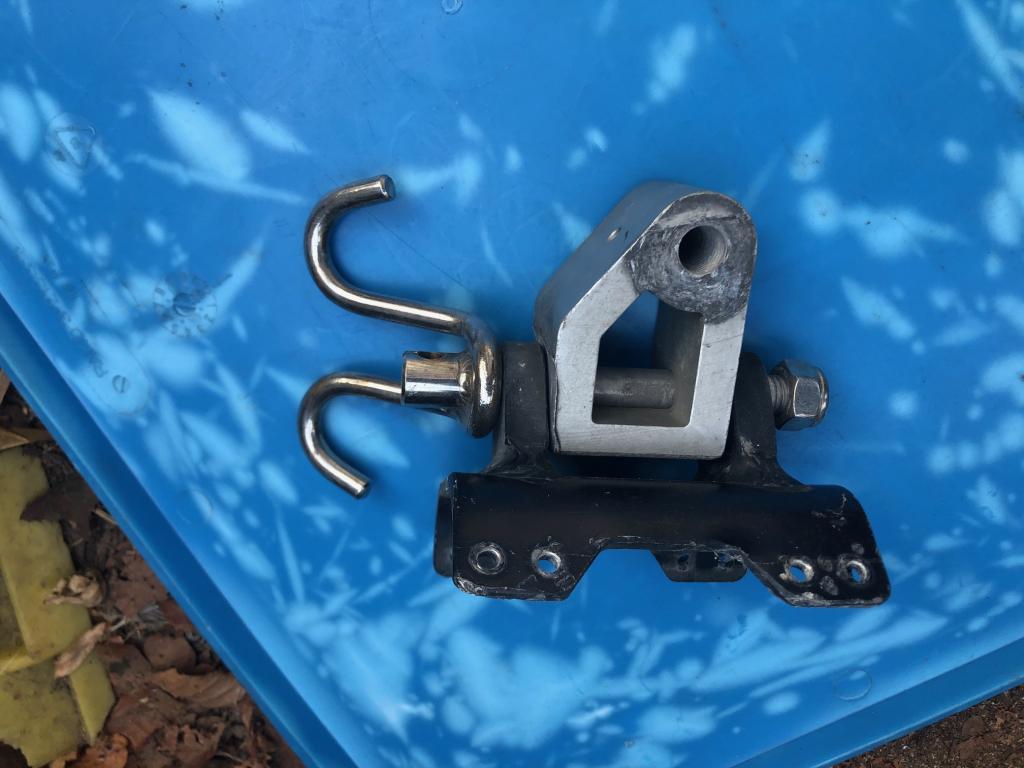

dit heb ik liggen (maar de TS geeft geen antwoord op de gestuurde PB) , dus of de TS moet even lekker snel gaan reageren anders ...als er iemand ie die er iets mee kan


verder , roerblad van een First class 7.5 zonder helmstok, wantputtings . Anyone ?

Dit lummelbeslag zit inderdaad verkeerd om in de rails. Dat wat in de rails zit moet naar beneden wijzen, de giek ¨staat¨ dan ipv ¨hangt¨ als je dat doet.
Ik zie niet op de foto hoe je de giek op de juiste positie vastmaakt.
Soms zit daar een knopje met een veertje, soms een vleugelmoer, soms gaat dat met een lijntje.
Ws haakt het grootzeil dan in de reefhaak.
Omdat je giek nu niet meer naar boven kan (de rails is op zo te zien) kun je daar ook nog wat mee spelen. Je giek kan iets hoger.

Als de lummel, als op de foto, origineel zou zijn, moet het onderlijk van het grootzeil
"omhoog" gesneden zijn.
En dan moet het voorlijk wel strak gezet kunnen worden.

Anders zal het onderlijk rechtdoor gemonteerd dienen te worden.
Mss een een beugeltje op de giek maken/lassen om de grootschoothoek aan vast te zetten?

Of zou er zoiets hebben gezeten in de gaatjes op de giek??
Ff proberen waar het zeil het beste "zit" en daar een bevestiging creëren.

En door het lummelbeslag om te draaien, kan je het voorlijk strak zetten.

Aha...nu snap ik het!! Superbedankt allemaal!
Ik ga jullie berichten meenemen en kijken hoe ik dit klusje ga klaren. Als het lukt stuur ik weer een foto van de nieuwe situatie
Groetjes, Rosemarie
