Onderwerp: Dashboard/bedieningspaneel Volvo Penta 2003

Beste allemaal,

Onlangs wisselden we onze D31 voor een Spirit36. Nu dus druk aan de klusjes.

De vorige eigenaar heeft het bedieningspaneel buiten/ dashboard van de Volvo Penta 2003 verwijderd. Er zit nu een gewone drukknop zonder alarmen, lampjes en toerenteller. Ik zou graag weer een passend dashboard terug plaatsen. Op ship outlet store kun je ze krijgen, tegen flinke prijzen. Dus misschien heeft iemand een ander idee of toevallig ergens eentje liggen?


Dank,
Durk-Jan

Je weet wat je erin wilt hebben, je weet de ruimte die je hebt, dus dan zou ik het gewoon namaken. Bedradingsschema van het dashboard kun je vinden op internet

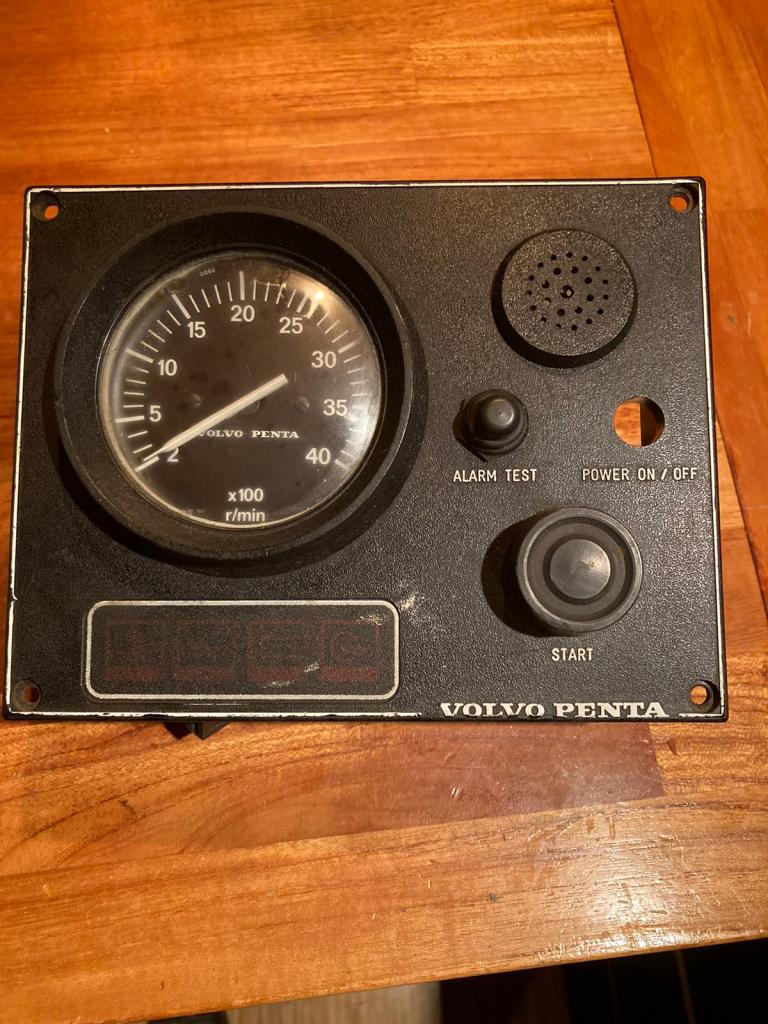

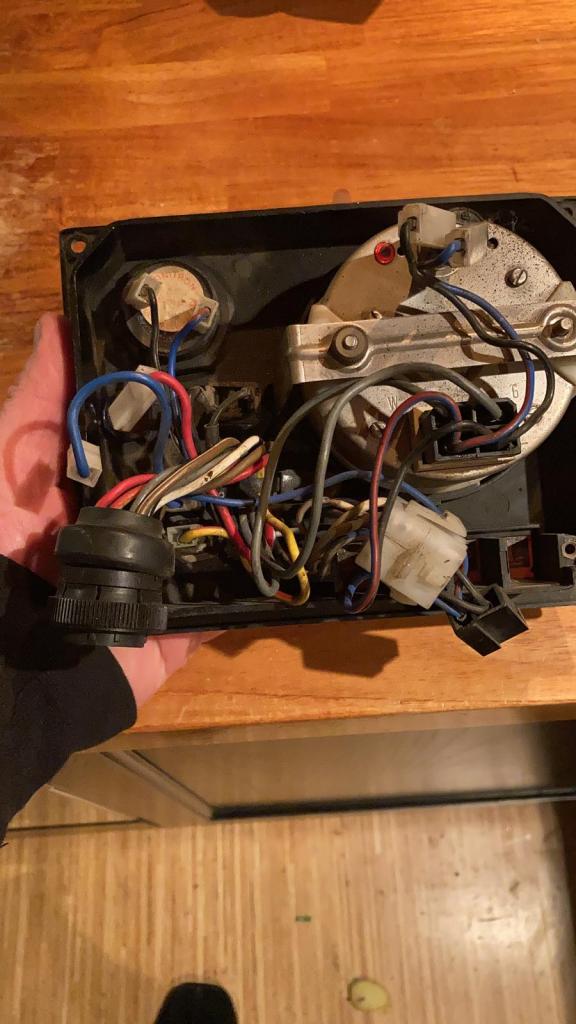

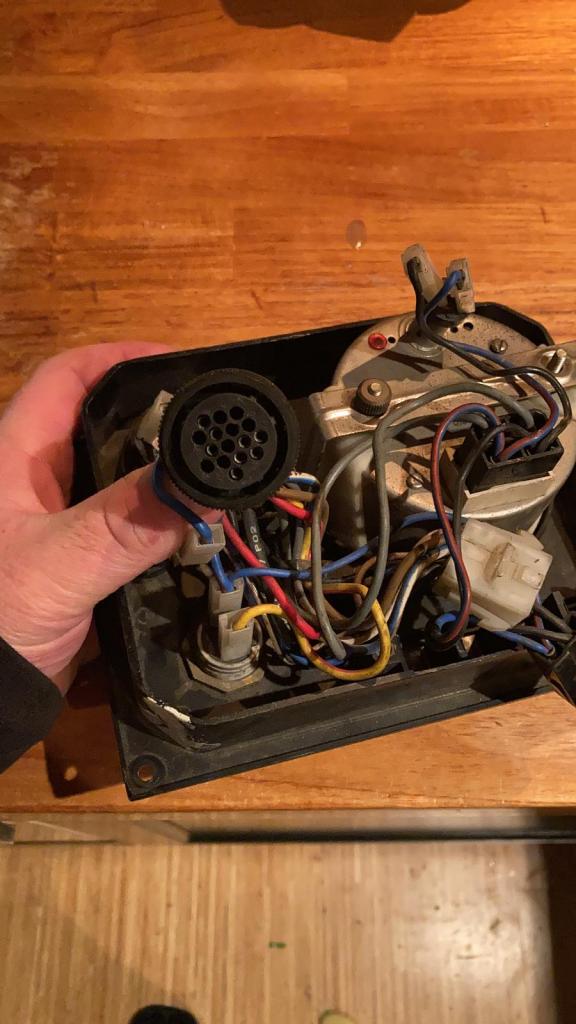

Ik heb nog een VP paneeltje van een MD7A. Weet niet of dat het zelfde. Komt uit een sloep zonder meters.

Bram

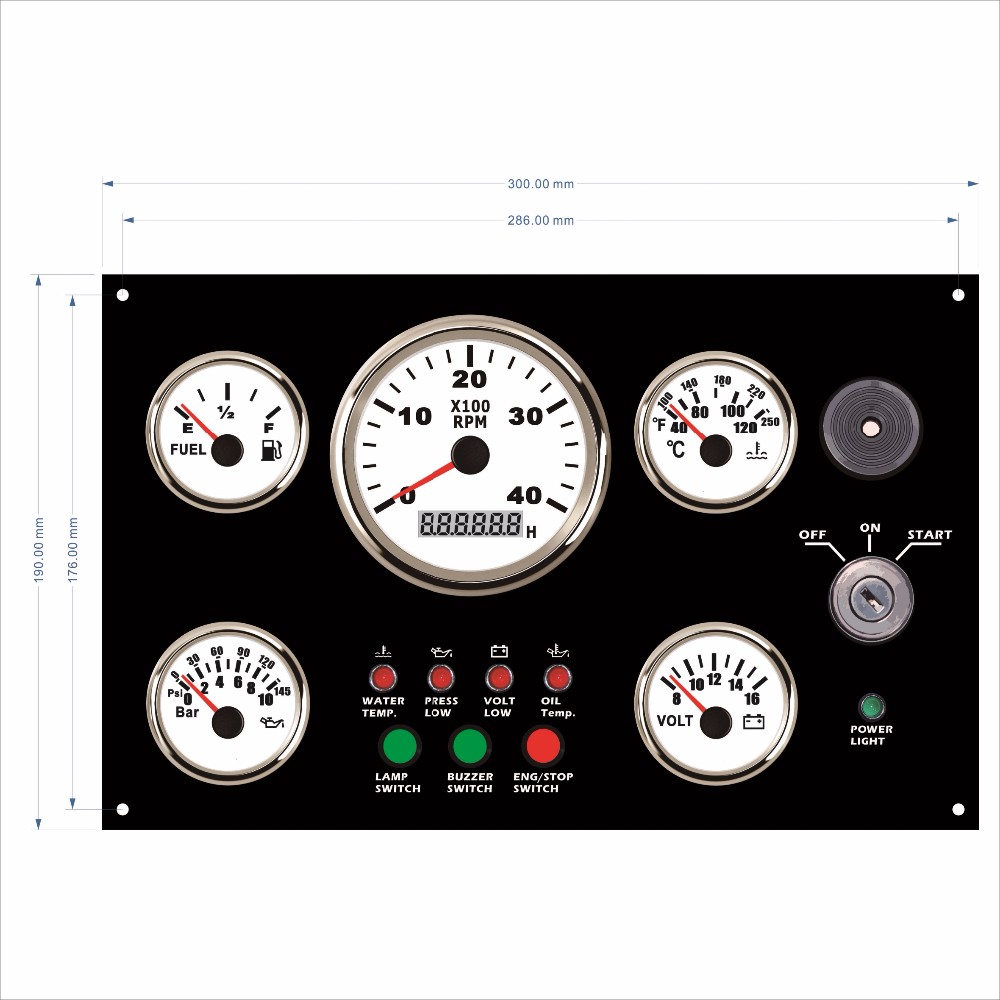

dit een goed startpunt voor een panel?

nl.aliexpress.com/item/4000872...02_,searchweb201603_

Waarom heeft dat paneel een printplaat (ik heb alleen kabeltjes, maar die is dan ook van voor de pc)? Rob

Ik geloof dat de md7 niet past als ik alle sites zo zie.. jammer, dank Bram!

Zelf maken is een optie natuurlijk. Die van Ali is qua paneel te groot. Wel goed gevonden! VP 2003 heeft alleen een toerenteller, startknop en waaschuwingslampjes met alarm. Weet niet of een metertje uit de voeten kan met de draadjes vanaf de motor?

Misschien toch eens losse componenten bij elkaar zoeken en een paneeltje laten maken. De kabel boom zit er nog, dus je zou zeggen: aansluiten en klaar...?

Lagendijk schreef :
Ik zou hem zelf maken, van losse componenten...

Paneel kan je zelf maken, of zeer profi hier zelf ontwerpen en laten maken:

www.schaeffer-ag.de/en/

Daarna losse onderdelen erin zetten, en bedraden.
Is echt niet heel moeilijk, mits je geduld hebt, en bereid bent te leren (maar misschien ben je al handig genoeg...)

Elektrische schema van je motor vind je vast zo op internet.
Voor de rest kunnen we je hier helpen.

Mijn voorkeur heeft wel een paneel met koelvloeistof temperatuur meter, en oliedruk meter (Niet alleen alarmen). Als je jouw motor kent, is een beetje verhoging van de temperatuur al een reden om eens het wierfilter of impeller extra te checken...

"Weet niet of een metertje uit de voeten kan met de draadjes vanaf de motor?" meestal is het een VDO metertje bij VP

Gewoon zelf gemaakt.

sjoerd1981 schreef :
Zo makkelijk is dat zelf maken ook weer niet. Die VP panelen hebben een speciale gesealde print voor de alarmfuncties en die amak je niet zo amar even na vrees ik.Die pribts zijn ook ng eeens nogal duur , € 392 no 25 hier: www.marinepartseurope.com/nl/v...726000-30-11700.aspx

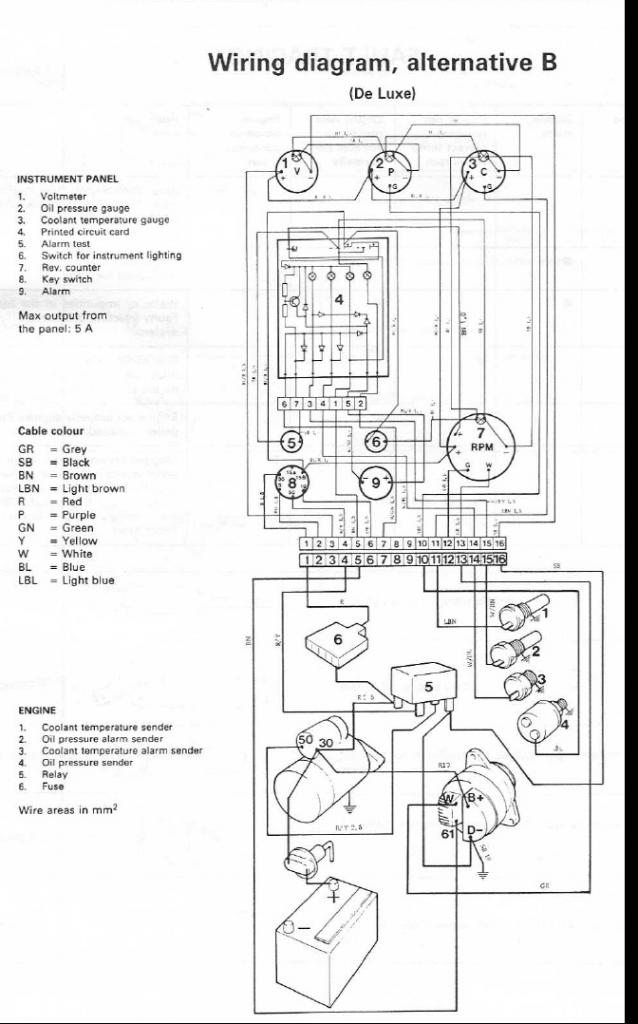

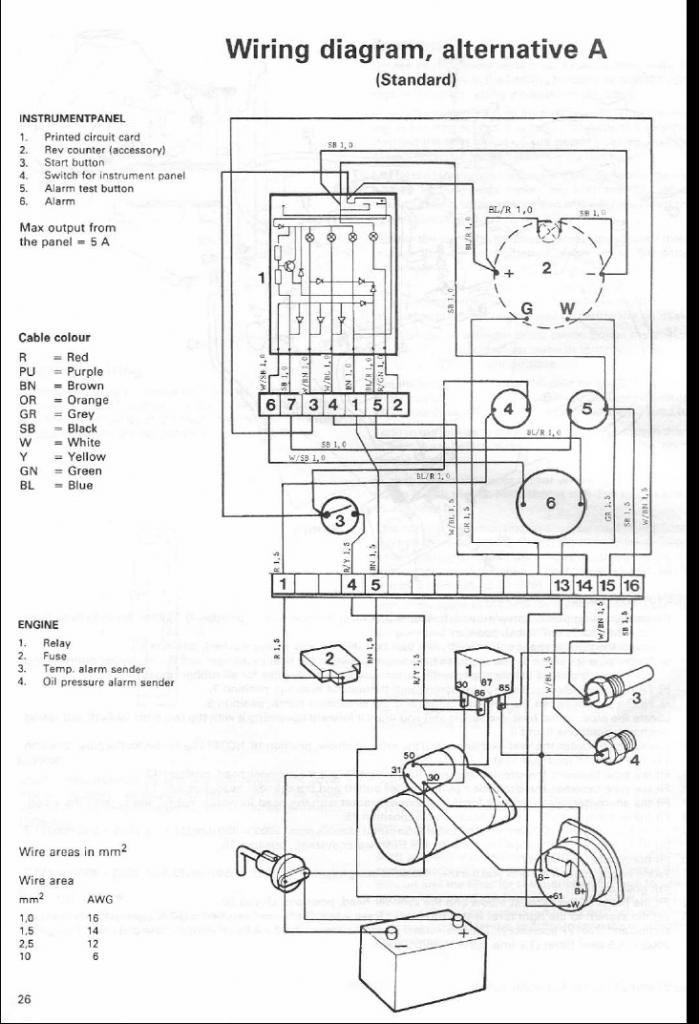

En je hebt de keus uit twee versies , zie hierna.
Ad

Oh, dat is raar. Ik dacht dat Volvo altijd zo degelijk eenvoudig was? Printplaten in een bedieningspaneel voor een motor? Waar is dat nou weer goed voor?

Maargoed, ik ben een simpele Mitsubishi gewend. Die heeft geen electronica, ook niet in het bedieningspaneel.

Volgens mij heeft die volvo dat ook niet echt nodig toch?
Temperatuur sensor alarmcontact direct op een lampje en zoemer.
Oliedruk sensor alarm contact ook direct op lampje en zoemer.
En de meetaansluiting van deze sensoren direct op klokje (juiste klok en sensor hanteren).

Waar heb je eigenlijk bij volvo dan een printplaat voor nodig?

Daar ben ik wel in geïnteresseerd! Dit is precies het paneel wat er hoorde te zitten. Heb je zelf de componenten bij elkaar gescharreld? En hoe zit het met de vermeende printplaat?

FriendlySailor schreef :
Daar ben ik wel in geïnteresseerd! Heb je die componenten zelf bij elkaar gescharreld? En hoe zit hetvmet de vermeende printplaat?

Overigens is de juiste versie van de twee opties te herkennen aan de draaien uit de kabelboom lijkt me. Het aantal draden en de kleuren zijn voor de twee panelen verschillend. Volgens mij kom ik bij de meeste spirits de ‘eenvoudige’ versie tegen, dus zonder de metertjes voor temp, accu en oliedruk. Ik moet nog even de kabelboom exact nakijken of het klopt wat ik schrijf.

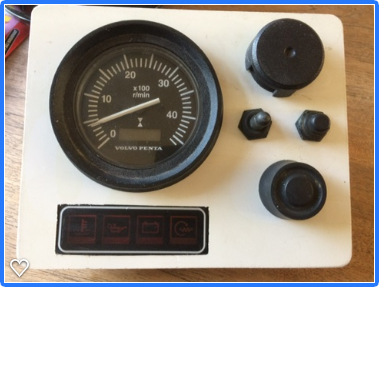

Ik heb voor mijn VP 2030 alleen het dashboard nagemaakt en de bestaande onderdelen gebruikt.
Maar die kan je mss wel bij elkaar scharrelen.

Ik zal eens rond vragen in mijn naasten bestand.

Sepers schreef :




Hier wordt Verstappen nog jaloers op! Dit wil je toch niet in je kuip hebben? In een omgeving met water, zware laarzen, touwen en op je knietjes om er op te kijken. Maar goed anders dan TS zou ik niet weten wat je meer in de kuip nodig zou hebben dan gas/keerkoppeling en een startknop.... Deze rest kan alleen maar gez&@#$k geven.

Lagendijk schreef :
Even goed lezen wat ik schreef "gesealde printplaat" of even zoeken op dat onderdeelnummer .Ik bedoel daarmee dat de printplaat in een klein kastje zit zoals bij de meeste , zeker de oudere Volvo Penta motoren zoals de oude MD serie o.a. de MD5A .
Om precies te zijn is dat dit dingetje .
Maar ja , misschien kan een slimme electronicus dat namaken a.h.v. het schema wat ik geplaatst heb?
Ad

sjoerd1981 schreef : Kijk dan maar eens naar de onderdelen 1en 4 van de door YB geplaatste prentjes. Wil jij die tor, weerstanden, leds en diodes dan, zoals vroeger, rechtstreeks op (b.v.) de schakelaars solderen.

keeszeiler schreef : Bijna helemaal mee eens maar een alarmpje voor temperatuur en oliedruk kunnen overigens ook een heleboel gez&@#$k voorkomen.

www.facebook.com/groups/verkoo..._id=2778360202405916

Hier ff kijken.

keeszeiler schreef :

Ik heb dit gevonden:










Je hebt een PB.

Als je zelf een groter paneeltje maakt, dan kan je dit als basis gebruiken en uitbreiden met bv oliedrukmeter, temperatuurmeter, evt. nog een voltmeter. enz.
Werking is niet bekend.

FriendlySailor schreef :
Hoi Gert,

Dank!! Daar hoeft geen groter paneel om, dit lijkt verdacht veel op degene die er op hoort!
Ik heb je pb beantwoord!

Met behulp van friendlysailor (Gert) hier opmeet forum en de Duitse EBay Kleinanzeigen (Marktplaats in Duitsland) het paneeltje en elektrische unit samen kunnen stellen.

Vandaag alles in de boot gemonteerd en.... het werkt als een zonnetje!
Nu een mooi perspex afdekklepje fabrieken en klaar is Kees. Iemand met een Spirit 36 die de dikte van het perspex weet?

Netjes...............plaatje een mm of 3-4.
