Onderwerp: gezocht: airmax ST651 speed/temp sensor

Ivm met vermoedelijke defecte speed/temp sensor op mijn boot op zoek naar een passende andere sensor.

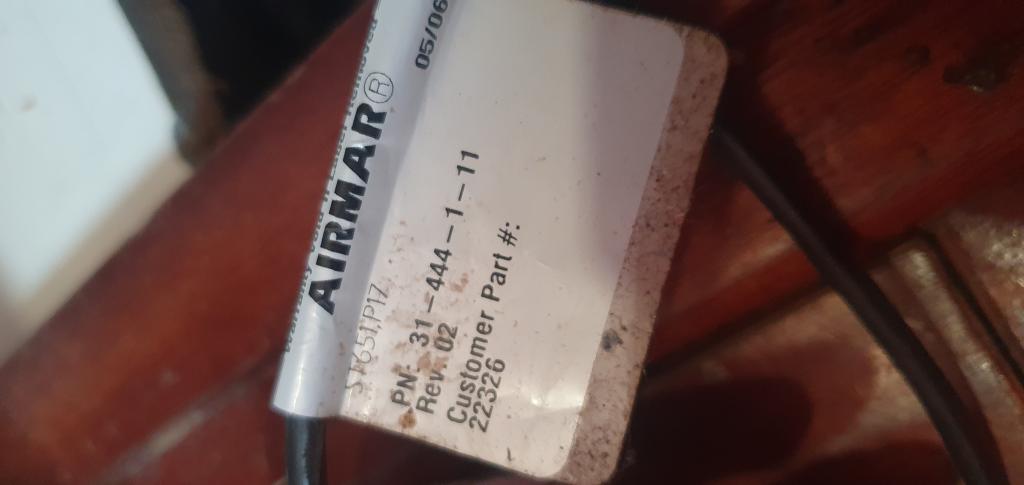

Momenteel zit er een Airmar ST651 P17 sensor in welke dmv 4 draadjes aangesloten is op een Nexus NX2 server.





Iemand die er toevallig nog eentje heeft liggen die niet meer gebruikt wordt ?

Past een airmar ST850 ook probleemloos in het gaatje ?

Is het wieltje kapot of de temp. sensor ?
Meestal is de temp. sensor defect en deze kun je vrij eenvoudig overbruggen.
Symptoom van een defecte sensor is een "vreemde" watertemperatuur.
Het kan zijn dat de snelheidsmeting niet meer werkt als deze sensor defect is.

Grt Hans

Krijg bij speed en bij temp --- te zien in het display.

Op de Nexus server zie ik het controle lampje van de speed ook niet knipperen tijdens het varen.

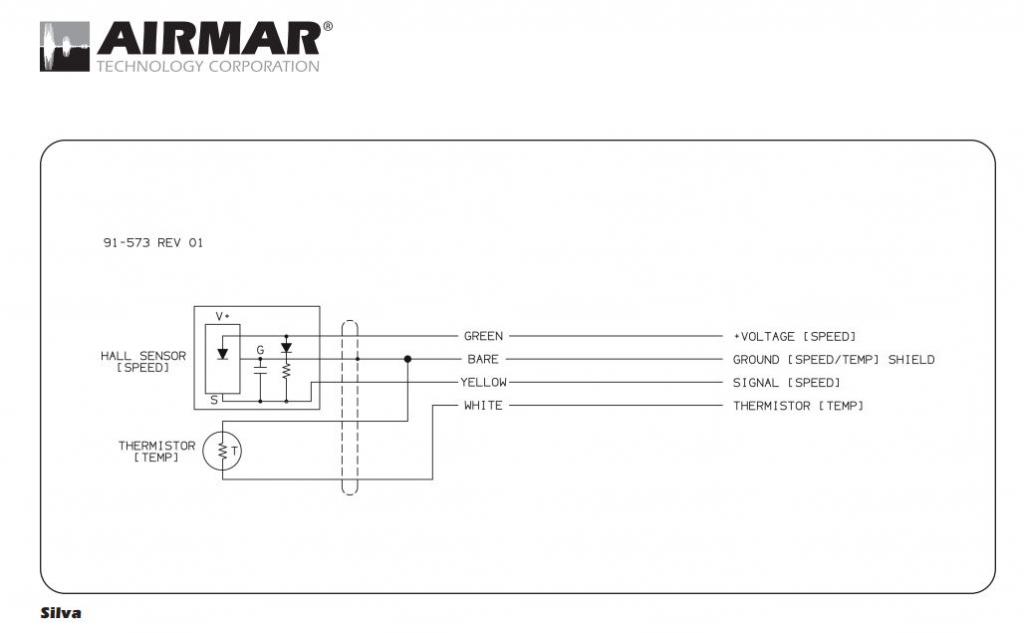

Dit schema heb ik gevonden van de sensor.





De temp ingang overbruggen met een weerstand is natuurlijk makkelijk even te proberen.
Maakt het uit hoe zwaar de weerstand is of maakt het weinig uit ?

Bij een Raymarine ST40 is dat ongeveer 10kOhm bij 20C.
www.virtualware.nl/raymarine-st40-bidata/

Grt Hans

Zal eens in het bakje weerstanden gaan zoeken of er nog iets tussen ligt wat in de buurt komt.

Zal de multi meter eens aan de 2 draadjes hangen. Kijken of ik weerstand kan meten op de sensor temp draadjes.

Bedankt voor de tip

Gaat lukken
Ik heb de metingen in het tabelletje op onze site gedaan in een glas water.
Ben benieuwd wat jij meet.

Grt Hans

omega schreef :
Om precies te zijn 10K @ 25grd C

de tabel bij de sensor

webshop.domoticx.nl/index.php?...duct&product_id=1909

kies voor tabel.

Vandaag test gedaan met weerstand op de nexus server en nu wordt de temperatuur (23 graden) netjes weergegeven ipv ---

Echter de log snelheid doet het nog steeds niet

Hopelijk komt er nog iemand voorbij in dit topic die nog deze sensor nog ergens werkelijk op de plank heeft liggen en er vanaf wilt.

Mooi dat het zo gelukt is maar jammer dat het probleem niet opgelost is.
Krijg je wel pulsjes binnen als je aan het logwieltje draait ?
Dat kun je zien met een gewone multimeter.

Grt Hans

Heb je het instrument opnieuw opgestart nadat je de weerstand hebt geplaatst.

Nexus server is opnieuw gestart na het plaatsen van de weerstand.
Klooien onder spanning lang geleden al afgeleerd

Op de Nexus server zie ik het ledje voor de pulsen van de sensor niet oplichten tijdens het varen.

Durf de sensor er ook niet uit te trekken eigenlijk voor verder onderzoek en handmatig aan het wieltje kunnen draaien. Iets met gaten en water.

Volgende keer tijdens het varen de multimeter eens aan de kabels hangen en nog maar eens testen.
