Onderwerp: Gezocht: tiller bracket voor helmstokautomaat

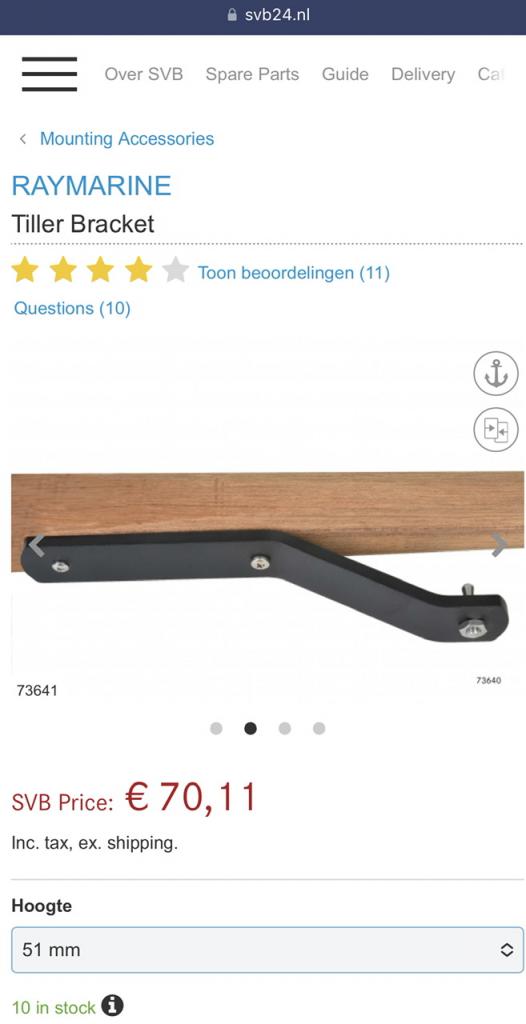

Iemand misschien nog een beugeltje, om de autopilot centimeter of 5 onder de helmstok te monteren, dat ik kan overnemen? (Ze zijn nieuw belachelijk duur, dat vindt zelfs de meneer van de watersportwinkel.)

Groetjes, Rob

Ik weet niet of je er haast mee hebt maar mogelijk heb ik er nog 1 op de boot liggen.
Kan echter nog wel een week of 2 duren voor ik er weer ben.

@-Mara- Dat zou fijn zijn en ofschoon ik met verstrijken der jaren steeds minder geduld heb , wil ik daar best op wachten!

Ik heb er zelf een paar gemaakt en die werken prima. Ik zal er binnenkort een video van posten.
Als hij geschikt is voor je boot dan mag je er wel een van overnemen.

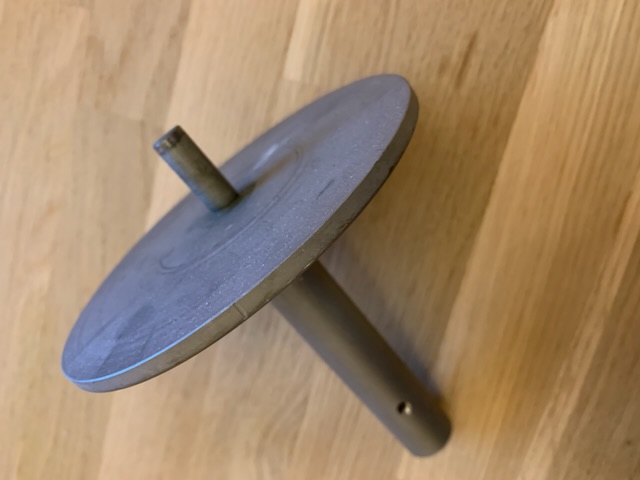

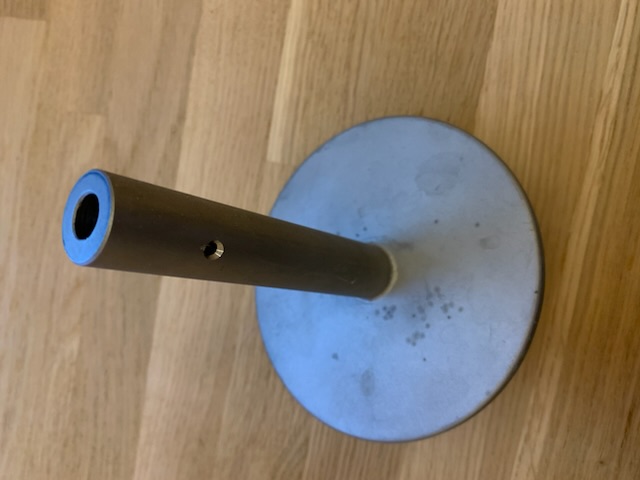

Zelf ben ik nog op zoek naar een pootje voor de voet waar de autopilot in moet.

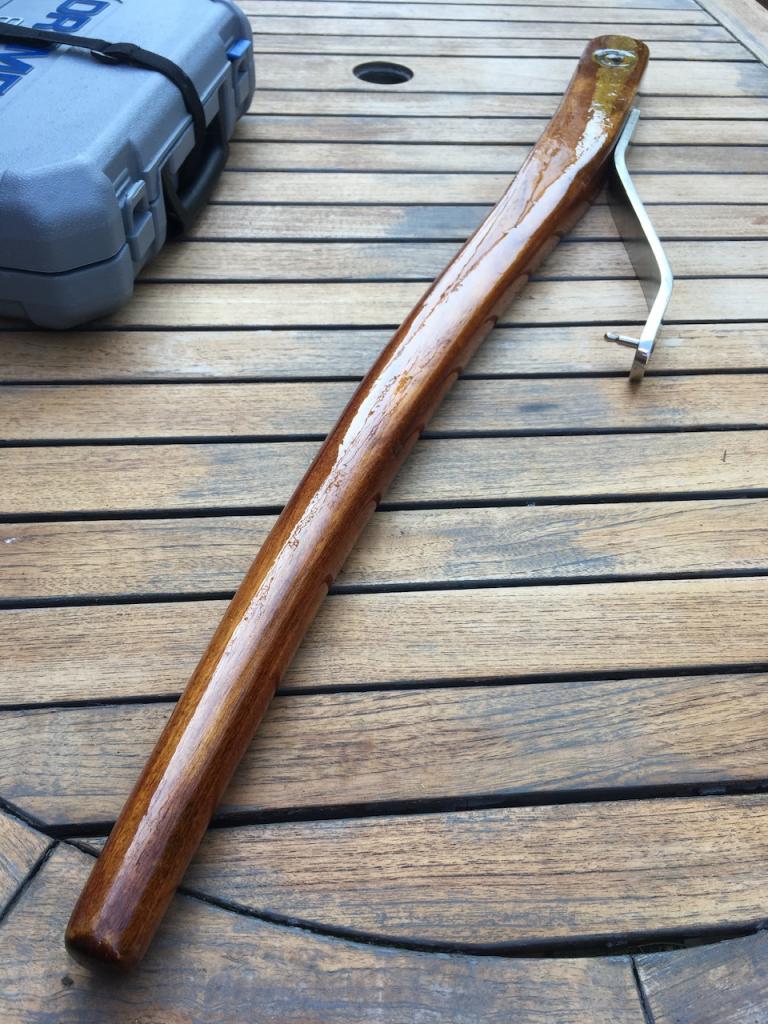

Zoiets?
Heb ik eens custom laten maken bij de lokale rvs juwelier.
Ligt nu wees…

RobertWalter1 schreef :
Zelf op maat buigen van een stukje rvs strip. Draad snijden op de pin en die vastbouten op de beugel.

RobertWalter1,
Als je schetsje maakt van de beugel en vooral van de aansluiting naar de automaat (kogelboutje?) .kan ik zo een beugeltje naar wens maken. Hobbywerk, dus kost weinig.
Vr.groet, peter

Is dit voldoende info om zo’n beugel te maken?

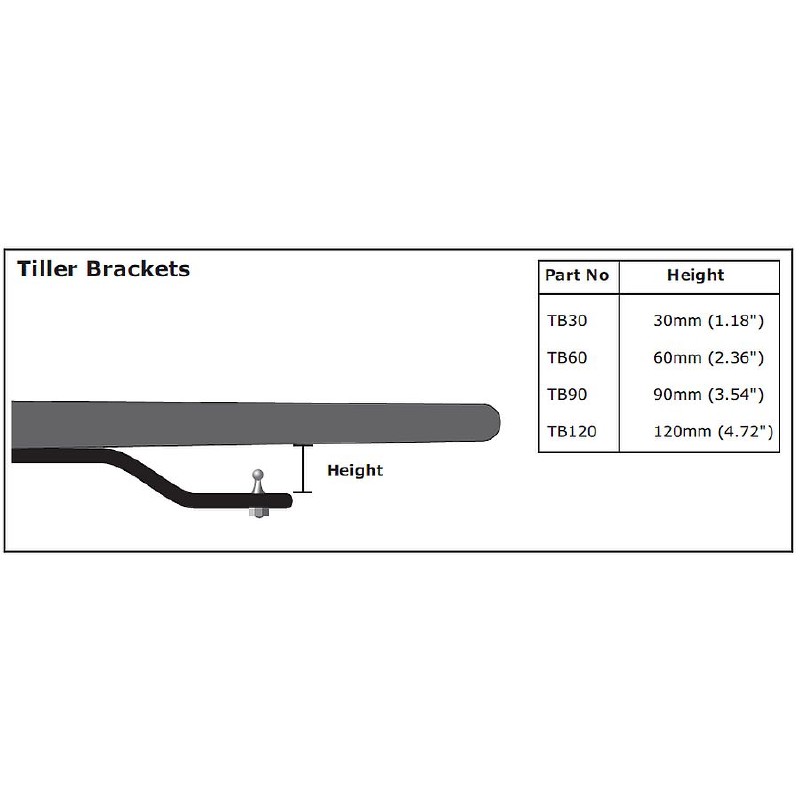

Z-vormige beugel
Verschuiving (hoogte) 50mm
De beugel moet sterk genoeg zijn voor 80kg zijdelingse druk, als ik het goed heb. Breedte ongeveer 25mm.
Dikte afhankelijk van het materiaal; 2mm staal vermoedelijk; ik zag een aluminium exemplaar, dat was stuk dikker.

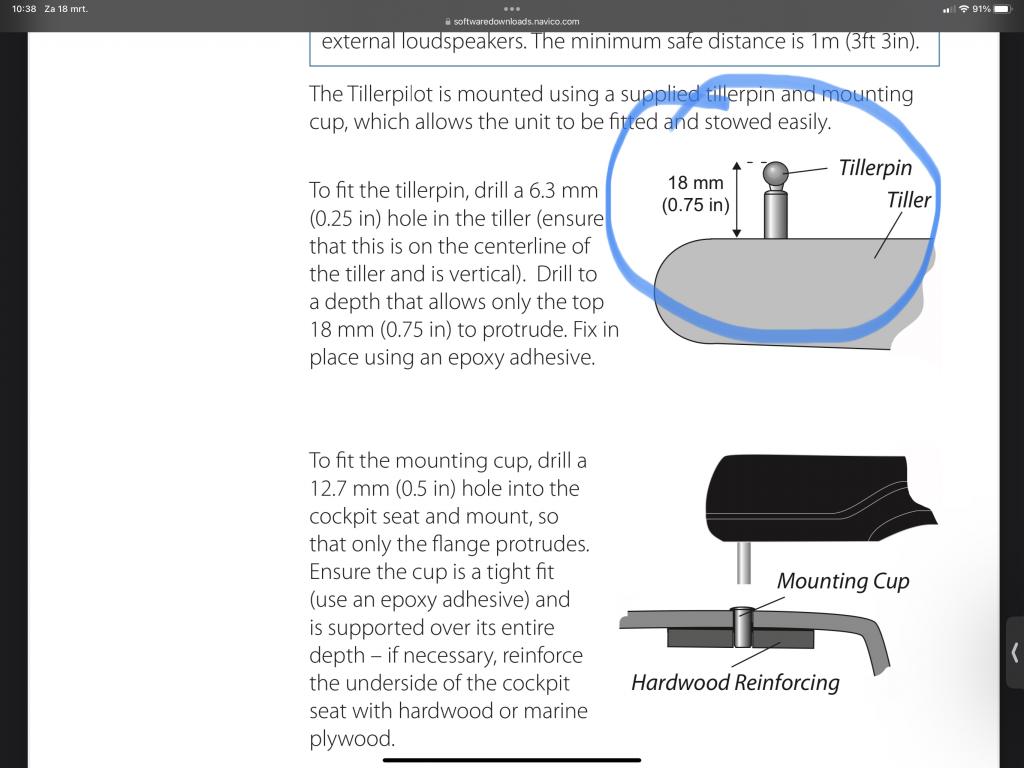

Doorsnede pin 6,3mm (1/2 inch), steekt 18mm uit (zie foto hieronder).
‘Kopje’ van de pin klikt in een gat in zijkant van de zwarte dop.

Onderste foto middelste voorwerp is de pin (6,3 mm doorsnede) die je in de helmstok lijmt als je de verbinding bovenop de helmstok maakt. Die pin heb ik liggen, zit echter geen schroefdraad op.
Je kunt die laatste ook los kopen (20 euro) met schroefdraad, flens en contramoer, zoals op de derde foto te zien is.

Ik heb nog zo’n beugel liggen.
Waarschijnlijk 5cm, maar dat kan ik morgen opmeten.

Hoi Eddy,

Ik hoor het graag!

Rob

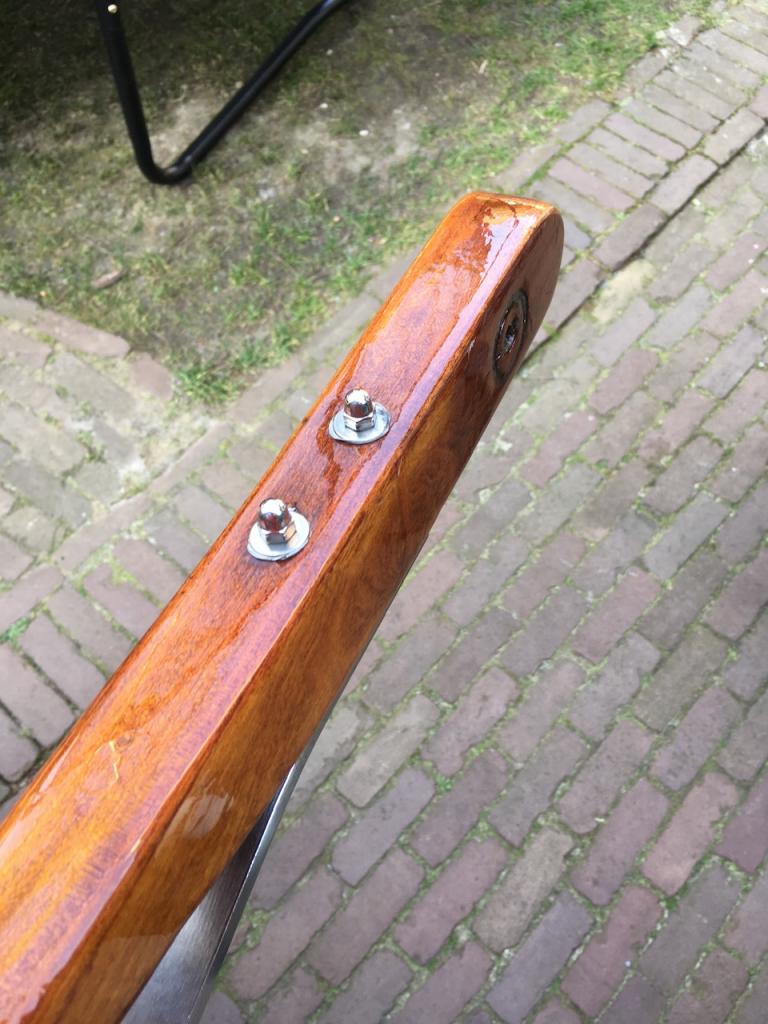

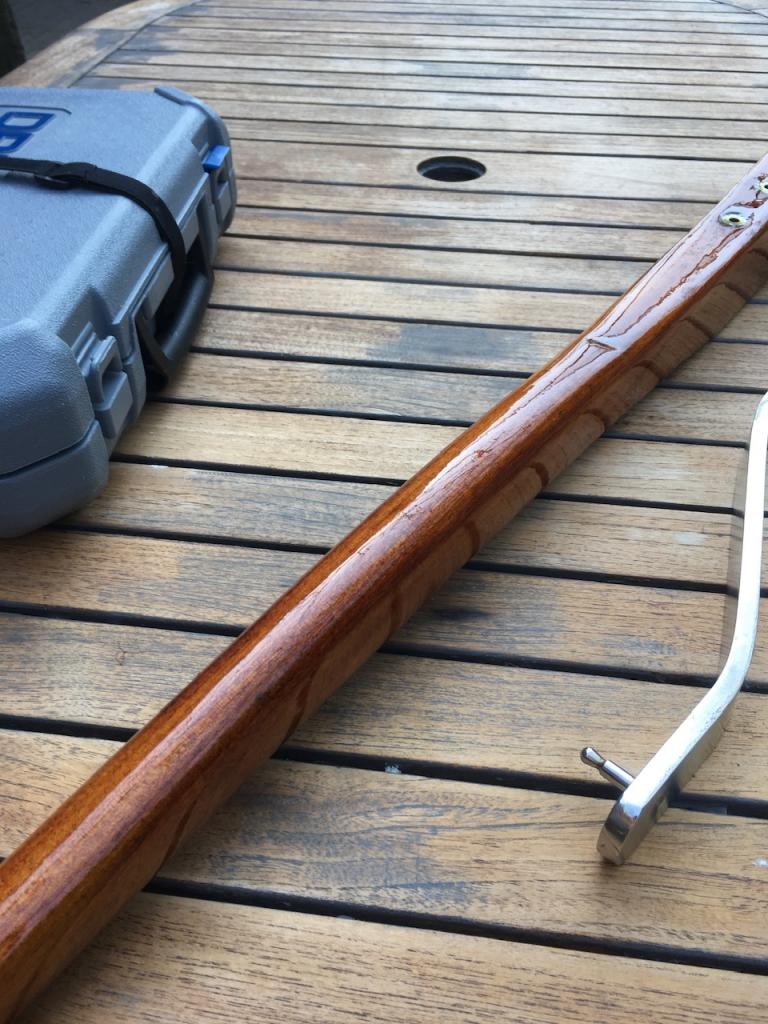

Bij mij is tie ook zelfgemaakt. Stelt niet veel voor hoor. Stuk RVS316 strip, 2 keer “vakkundig” zetten (bankschroef en meppen met zware hamer met blokje hout).
Paar gaten in knagen (wel met goede cobalt boren), en klaar ben je:












Als iemand er nog 1 heeft liggen is het wel makkelijker natuurlijk!

Dat is zo op het oog een dik stuk rvs. Misschien heb je een zwaar sturend schip of is het een oversized model (beter te zwaar dan te licht uitgevoerd, zeg maar)?

RobertWalter1 schreef :
Stuurs tiepje...

Calidris schreef :
?

RobertWalter1 schreef :
Ach, meestal maak ik zoiets van een stukje restmateriaal. Dus net wat je hebt liggen.

Eerder werd 2mm dik genoemd. Zal ook wel gaan, maar dat is te dun om draad in te tappen om de pin in te zetten. Maar het kan wel, dan moet je een moertje gebruiken.

Bij mij is het 6 of 8mm dik. Hoeft niet zo dik, maar zou zelf niet dunner gaan dan 4mm, dan kan je nog een beetje fatsoenlijk draad tappen, en is de steun glad aan de onderkant (bij mij is de pin aan de onderkant met tig gelast, en gladgeslepen) Maar het is maar net wat je wilt, het voldoet al snel.

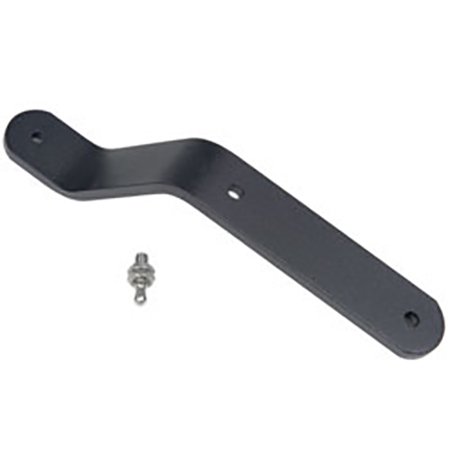

Het origineel oogt wel ongeveer net zo dik als mijn steun (al is die van onderstaand plaatje van aluminium gemaakt denk ik):

Ik had hem gebogen van 2mm RVS plaatje. Sterk genoeg als je het niet te smal maakt.

Niet te smal, en niet te lang is 2mm (roestvast) staal ook prima, geloof ik gelijk.
Pin dan erdoorheen monteren, met een borgmoer aan de onderkant.

Rvs plaatje, bankschroef, boor en hamer.
Voor een paar euro klaar.

RobertWalter1:
Zo te zien niet veel schot in je draadje over dat helmstokbeugeltje. Ben je nu al voorzien, gezien het aanbod, of moet ik de draaibank gaan opstarten. Als iemand anders je zoiets opstuurt, hoef ik niet zo nodig, vandaar. Anders alsnog graag gedaan.
Vr.groet, peter

Hoi Peter,

Ik ben nog in afwachting van reactie van Eddy. Want als er 1 ‘klaarligt’ is dat wel handig.

Ondertussen heb ik wel een schetsje gemaakt voor jou, maar krijg dat nog niet vanuit het tekenprogramma op de mail.

Ik ga het straks nog eens proberen!

Rob

Ik had vandaag gereageerd maar die was niet geplaatst

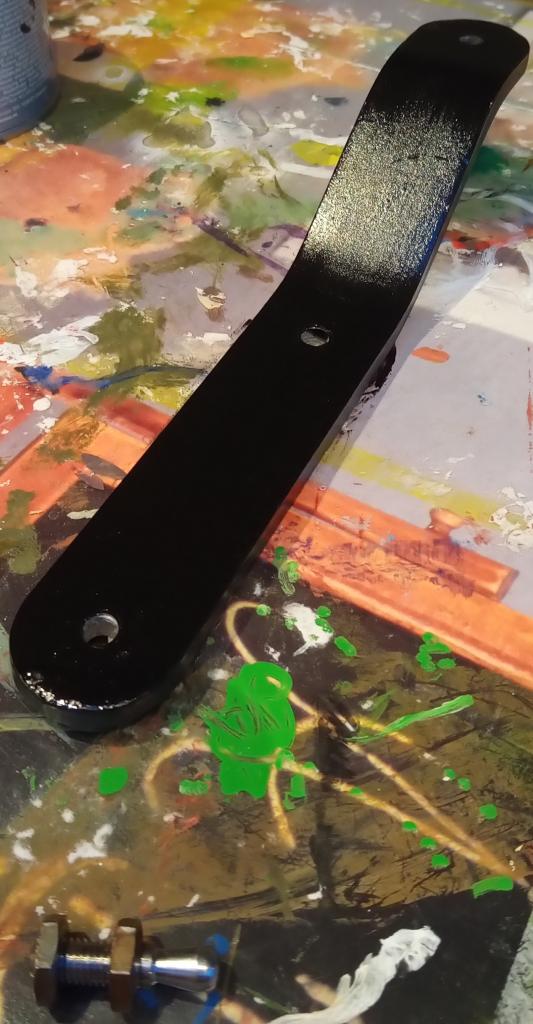

Ik heb hem eindelijk gevonden






(Hier zouden foto’s moeten staan, maar dat gaat ook even niet.)
(Foto’s zijn toch gelukt)



Hij is 3,5cm, maar je kan de pin ook omdraaien. Dan zit deze aan de onderkant en kan je de stuurautomaat ook makkelijk er af krijgen.
Anders zal je deze moeten buigen tot de juiste afstand.

Dag Eddy,

Dat ziet er goed uit. Ik wil hem graag overnemen. Wat wil je er voor hebben?

En waar in het land ligt ‘ie (om te bepalen of afhalen een optie is)?
Misschien beter verder afhandelen per PB?

@Peter Als dit hem toch niet wordt, neem ik per mail contact met je op!

Groetjes allemaal,

Rob

Er is PB

Vandaag bezorgd en meteen in de Tenco Ferro gezet.

Netjes hoor! Voldoende dik zie ik, ook 8 of 10mm? Is deze van aluminium?
