Onderwerp: Doorvaart hoogte Brug A73 Heumen

Hallo,

Ter voorbereiding van Roermond - Hollands Diep ben ik op zoek naar de maximale doorvaart hoogte van brug A73 Heumen.

Ik heb diverse bronnen geraadpleegd maar kan krijg het niet helemaal scherp.

RWS: +16.01m NAP
Stuwpeil is ongeveer 7,90m (de actuele waterstand heb ik nog niet gevonden (waterinfo.rws.nl lijkt niet goed te werken), teletekst 721 lijkt een verlaging bij Grave aan te geven).

Dat komt dan uit op ongeveer 8,1m.

Navionics webapp: 10.38m
NV Chats: 10.3m

Uit eigen waarneming vorig jaar kan ik het verschil niet goed verklaren.


Bij informatie over andere bruggen is de informatie duidelijker. Doorvaart hoogte tussen de borden en het hoogte punt (meestal in het midden).

Wegenwiki: brugdek op 10.4m
Hmmmm. Als dat waar is, dan zijn de waarden van de apps niet goed.


Vlak naast de brug is een WSV. Helaas weet de havenmeester het ook niet.


Aanvullingen en toevoegingen zijn welkom.


Perry

Waterinfo werkt best wel hoor . Is wel altijd lastig weer teru te vinden maar hier is wat jij nodig hebt :
waterinfo.rws.nl/#!/thema/Grote%20rivieren/
Gewoon zoeken naar , in dit geval, op de waarde bij Mook klikken en naar details gaan geeft ook de trend en de verwachting .
Dat ziet er dan zo uit:https://waterinfo.rws.nl/#!/details/themakaarten/Grote%20rivieren/Mook(MOOK)-1/Waterhoogte___20Oppervlaktewater___20t.o.v.___20Normaal___20Amsterdams___20Peil___20in___20cm
Ad

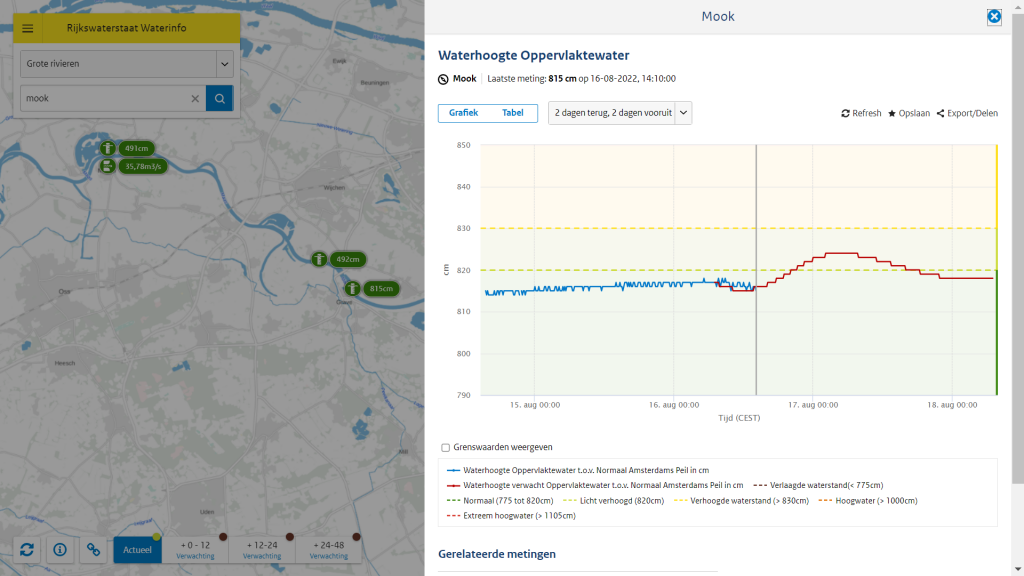

Ik zie op Waterinfo een waterhoogtemeting die Mook heet, op de kruising van de Maas en het kanaaltje naar sluis Heumen. Die staat nu op 8m15 boven NAP.

Ad is me net voor geweest!

Op Google wat gezocht en de volgende pdf gevonden: klik

Op pagina 68 staat de ViN-hoogte (eerder staat beschreven dat dat hoogtes zijn van Vaarwegen in Nederland) van Brug Heumen A73 op 17,63 boven NAP.

Conclusie , momenteel is de brughoogte 17,63-8,15= 9,48 meter . Een stuk hoger dan nprmaal dus vanwege de zeer lage waterstanden in de rivieren .
Ad

daan1508 schreef :
Dat is dan denk ik fout overgenomen uit "Vaarwegen in Nederland".

Want "Vaarwegen in Nederland" kan je zelf downloaden: vaarweginformatie.nl/frp/main/#/page/downloads

In de versie van Augustus 2022 staat de "Doorvaartopening (Vast) van Heumen, brug in de A-73" op blz 233. Hoogte tov NAP staat vermeld als 16,01 m.

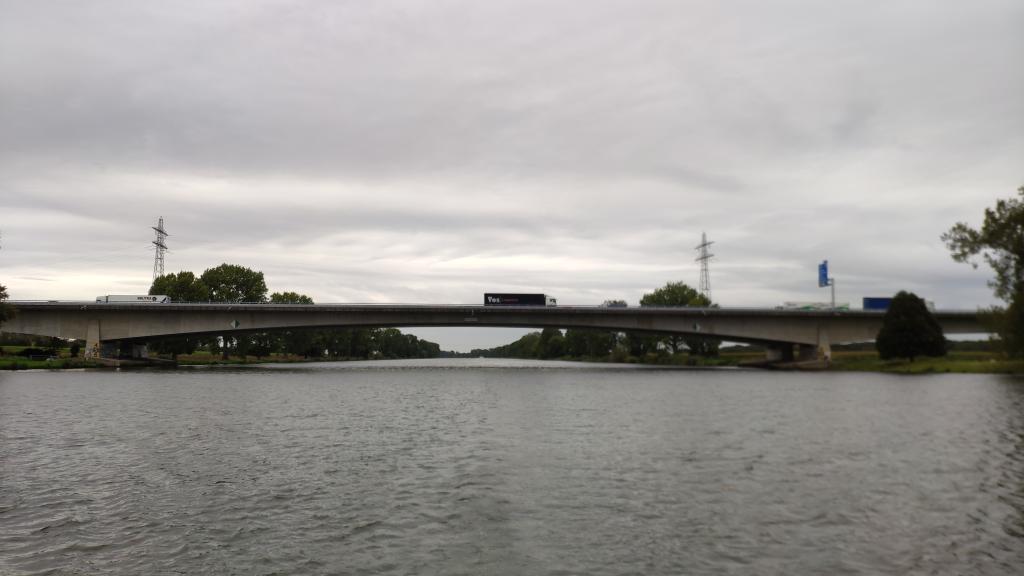

De doorvaarthoogte is over de doorvaart breedte niet gelijk! Als de container op de auto op de brug 2,5m hoog is dan is de doorvaarthhogte middenvaarwater ruim een meter hoger dan aan de zijkanten.

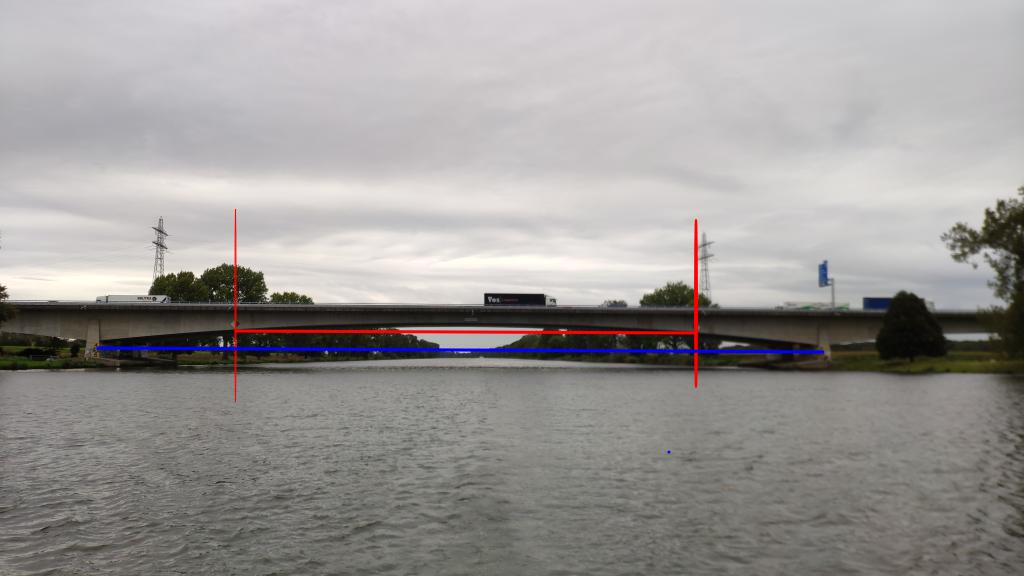

De blauwe lijn is op 5m (ongeveer) op de peilschalen, dan is (weer uitgaande van containerhoogte), de zijkant 8m en in de midden ruim 9m hoog. Bij een waterstand als op de foto.

Yellow Boat schreef :
Nope. De Maas wordt gestuwd bij Grave en de waterstand vandaag bij het meetpunt Mook is ongeveer 15 cm hoger dan half mei.

PS reken tussen de borden dus op minimaal 16,01 - 8,15 = 7,86 m; in het midden wat meer. Klopt het afschalen van RooieDirk heel behoorlijk.

Water hoogte: dank!
Natuurlijk, Mook. Waterstanden zijn zelfs te zien in de app die ik voor Limburgse bruggen raadpleeg: Waterstanden Limburg. En inderdaad het water in de Maas is hoger dan ik vorig jaar gezien heb (de periode rond juli niet meegeteld natuurlijk).

Brug hoogte
Die blijkt minder eenvoudig te zijn. Dank voor het meezoeken, meekijken en meedenken. Ook dank voor het afschatten! Ik was zelf ook met lijntjes in de weer gegaan op de foto, maar daar kwam niks bruikbaars uit. De container op de burg had ik ‘gemist’. Super tip.
(O ja, de info van de genoemde navigatie apps kloppen dan niet).

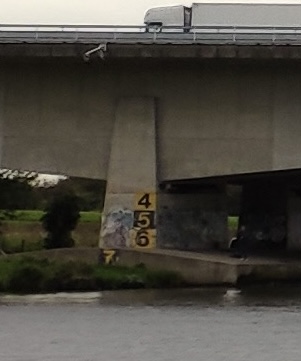

Die peilschalen op de bruggen vind ik zo nu en dan een rommeltje. Zo ook deze brug: Hieruit is toch lastig op te maken wat de stand is:

(markering voor decimeters ontbreekt ook)

Bootje
ons bootje is 8.68m met Windex. Die Windex heb ik sinds vorig jaar ivm doorvaart hoogtes eraf gehaald. Sinds dien is het 8.32m. Ik kan haar ook nog 30 graden helling geven, en dan is er voldoende marge.

Groet,

Perry

perry2 schreef :
Zeven-en-een-struik meter

Die hoogteschalen zijn ook meer bedoeld als grove aanduiding. Op de foto bijv is het wel duidelijk dat de hoogte mnstens 8 meter is waar de meeste binnenvaartschippers meer dan genoeg aan hebben.En als je mast minder dan die 8 meter is is het ook prima . Wordt het kritisch dan is rekenen met de actuele waterstanden toch echt noodzakelijk .
Vroeger was het nog wat lastiger toen je 'smorgens voor 7 uur naar de waterstanden moest gaan luiteren . Nog wel gedaan in de 70er jaen toen ik vaak op rijn en ijssel zeilde vanuit mijn ligplaats op de Rhederlaag bij Arnhem. Teletekst bestond immers og niet in Nederland ( pas in 1980 begonnen) en van internet had natuurlijk nog niemand gehoord.
Ad

Afgelopen weekend eronder door gevaren. Dat ging allemaal prima. Heb voor de zekerheid gekrengt bij de onderdoorvaart.

Perry

En nu wil natuurlijk iedereen weten hoe hoog de doorvaart nu eigenlijk is
