Onderwerp: Nieuwe HD-reliëfkaart Waddenzee op wildewadvaarder

Hoi,

Op www.wildewadvaarder.nl (Een privésite van mij), staan nu de nieuwe HD-reliëfkaarten van het Wad.
De survey van 2023 die begin dit jaar beschikbaar kwam zit er nu ook in, evenals de kustlijnen van 2023 die in voorjaar 2023 zijn gevlogen.
De veerboot naar Ameland vaart vanaf nu weer door een geul, ipv over een drooggevallen plaat.
(Goh Hans, had je dat niet wat eerder kunnen doen, dat had een hoop baggeren gescheeld )

De link voor de chartdownloader van openCPN is:
www.wildewadvaarder.nl/opencpn/wildewadvaarder.xml

Dat is dus een nieuwe link!! De oude naar nautin.nl bevat verouderde data.

Hij wil niet naar beneden komen...

It Paradyske schreef :
Komt deze nieuwe HD-reliefkaart ook op Nautin op een later moment? Ik vind 1 adres voor die mooie waddenkaarten juist zo'n goed idee...

Dank ! De kaarten lijken niet helemaal perfect op elkaar aan te sluiten maar in ieder geval gaan ze gebruikt worden

Edit; ik zie het al de nieuwere delen zijn 2023 en er zitten een paar stukjes 2018 tussen. Uiteraard sluiten die niet perfect aan.

zal aan mij liggen maar ik vind op jouw site geen link.

link die je hier boven geplaatst hebt werkt bij mij niet.

De link voor opencpn moet nog wel https:// voor het www hebben.

Wat krijg je als je de link in je browser opent? Bij mij werkt hij wel nl.

Het duurt even een half minuutje voor de kaarten zijn gedownload.

Wilde Wadvaarder schreef :
dit krijg ik.


2024-03-0500:00:012024-03-0500:00:012024-03-05T00:00:01Zwildewadvaarder1.00
1Sailing Chart, International Charthttps://www.wildewadvaarder.nl/opencpn/wildewadvaarder.waddenzee_hd-relief.zip2024-03-24T13:53:38Zwildewadvaarder.waddenzee_hd-relief.zip

Ja, dat klopt, je moet deze regel ook als link in de chartdownloader gebruiken, die kan er wel mee overweg.
Of als je de kaarten met de hand wil installeren gebruik je de link:
www.wildewadvaarder.nl/opencpn...denzee_hd-relief.zip

Dan krijg je de zip file met kaarten.

It Paradyske schreef :
dit werkt

b100 schreef :
Ok, dan heb je de goede link. Waar gaat het vervolgens fout bij jou? Kun je in de map kijken waar je de kaarten neerzet, of dat gebeurt?

b100 schreef :
dit werkt[/quote]

Ok mooi!
Dan heb je alleen niet het gemak van de chart downloader

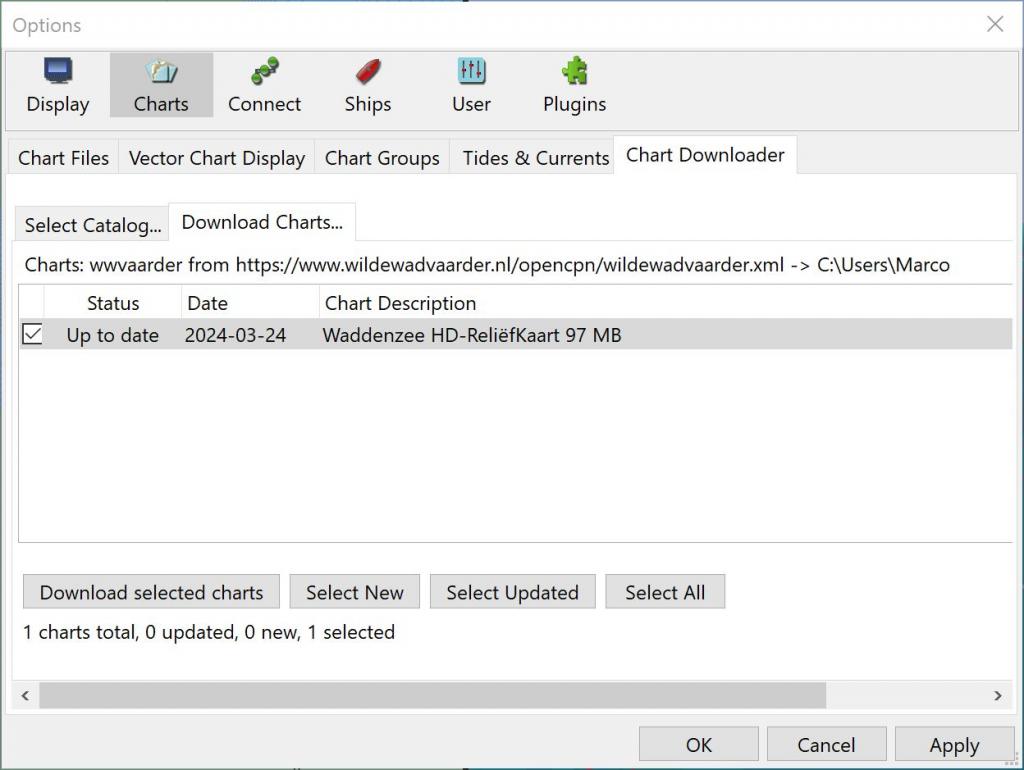

Top! Goed aangekomen! Dank je wel!

Ja, het is weer zover, de updates van 2024 zijn weer beschikbaar op RWS, en nu dus ook weer op www.wildewadvaarder.nl

Het stuk tussen Nes en Lauwersoog is vernieuwd, dus belangrijk voor de modderkruipers rondom het Friesche Zeegat. En natuurlijk ook weer de kustlijnstrook.

De link voor de chartdownloader van openCPN is:
www.wildewadvaarder.nl/opencpn/wildewadvaarder.xml

Voor diegenen die de link al gebruikten in de chartdownloader, aldaar even een update doen en dan de kaarten downloaden.

It Paradyske schreef :
Dat is natuurlijk fantastisch; veel dank is je deel.

Maar het moet me van het hart dat de website wildewadvaarder.nl weliswaar uitmunt in een verfrissend sobere vormgeving, maar dat het mij volslagen onduidelijk is waar die updates op de website kunnen worden gevonden.

Of is het meer een soort insider-verhaal en kunnen die updates alleen in OpenCPN, na downloaden via de chartdownloader, worden bekeken?

Inmiddels heb ik de reliëfkaart op mijn computer staan.

Wat ik me afvraag: is er ook een legenda beschikbaar? Wat betekenen die verschillende kleuren?

Mijn eerste indruk is: hoe lichter hoe dieper. Donkerblauw is tamelijk ondiep, lichtblauw is dieper, groen is dan weer ondieper dan donkerblauw, vermoed ik.
Wat opvalt is dat er wel èrg veel gewoon wit is. Dat wekt de suggestie dat daar te allen tijde zou kunnen worden gevaren.
Maar ik ken bepaalde stukken van de Waddenzee wel enigszins en ik weet bijvoorbeeld dat er bij LW en geen doorgaande geul mèt water is halverwege onder Vlieland, dus van de Vliesloot naar het Lange Gat. Toch lijkt de hoogtekaart precies dat te suggereren: een doorlopend wit traject, onder Vlieland door.

Hoe zit dit?

Een nieuwe downloadbron voor mijn favoriete Waddenkaart! Dat heb ik dus even gemist vorig jaar.

Ik heb dit voorjaar mbtiles gemaakt van Noordpolderzijl en nog meer plaatsen. O.a. de Cocksdorp, Zwarte Haan en bij Noord-Holland.

Als je met de chartdownloader www.wildewadvaarder.nl/opencpn/wildewadvaarder.xml als link gebruikt, krijg je naast de meest recente hd-reliëfkaarten ook de satellietdataportaal.nl foto's. De IR-opnames waren het meest bruikbaar.

Bij de hd-reliëfkaart is de kuststrook en het stuk van wantij-Ameland tot wantij-Schier geüpdatet.

It Paradyske schreef :
Wat ik me afvraag: is er ook een legenda beschikbaar? Wat betekenen die verschillende kleuren?

Mijn eerste indruk is: hoe lichter hoe dieper. Donkerblauw is tamelijk ondiep, lichtblauw is dieper, groen is dan weer ondieper dan donkerblauw, vermoed ik.
Wat opvalt is dat er wel èrg veel gewoon wit is. Dat wekt de suggestie dat daar te allen tijde zou kunnen worden gevaren.
Maar ik ken bepaalde stukken van de Waddenzee wel enigszins en ik weet bijvoorbeeld dat er bij LW en geen doorgaande geul mèt water is halverwege onder Vlieland, dus van de Vliesloot naar het Lange Gat. Toch lijkt de hoogtekaart precies dat te suggereren: een doorlopend wit traject, onder Vlieland door.

Hoe zit dit?

Haastige spoed.... Lijkt alsof je vergeten bent in de xml de datum voor de relief kaarten aan te passen.
Ik krijg wel de nieuwe sateliet foto's maar geen update voor de HDR te zien.

Ja, tuurlijk. Is alleen erg lastig om dat in opencpn zichtbaar te maken.
Wit: water ( geeft geen reflectie van het laserlicht.)
Lichtblauw: 50cm bij NAP of dieper.
Donkerblauw: 50cm tot 0 NAP
Groen: NAP tot 100cm boven NAP
Geel: 100cm boven NAP en hoger.
En in de kleuren zit nog gradatie zodat je wel de hoogteverschillen ziet, en er zit een schaduweffect in om steile randen te accentueren.

Wadloper schreef : Er stond (dus niet meer) een legenda bij Nautin.nl. Ik heb er ook geen kopietje meer van, maar misschien t'Paradyske wel?

It Paradyske schreef :
Dat helpt, Bedankt.

It Paradyske schreef : Valt erg mee hoor. Maak van de legenda een .png plaatje en zet dit bij de mbtile bestanden. In opencpn kan je dan dubblklikken op de kaart voor de legenda.

En als we dan toch bezig zijn mag de xml een laagje hoger, zodat deze niet bij de kaart bestanden zit? De satplaatjes heb je wel in een apparte map gezet, maar de HDR's niet.
