Onderwerp: Beugel voor stuurautomaat

Zeilers,

Ik moet voor mijn helmstok een beugeltje hebben voor aan de onderzijde, nu zijn deze van raymarine standaard te verkrijgen.

Maar, deze zijn GROOT lelijk log en buite dat, ook achterlijk duur.

Is hier een oplossing voor die ik over het hoofd zie? ( behalve zelf maken )


Dennis

Dennis,

ik heb zelf een beugeltje gemaakt, om exact de zelfde redenen die jij aangeeft.

Het standaard pinnetje zonder schroefdraad heb ik niet gebruikt, maar een los pennetje gekocht met schroefdraad (ca € 16) en deze in een aluminium plaatje gemonteerd en dit onder aan de helmstok geschroefd. Als winterklusje moet dit vervangen worden door een RVS beugeltje.

groet, Cor

Beste Bagheera,

overdreven gezegd moet ik het volgende maken



Alleen ik ben bang dat het erg lelijk word, ik wil een rvs stripje pakken van 3mm dik, en 2,.5 cm breed,

Deze is de juiste vorm buigen.
Maar zou dit stevig genoeg zijn voor het buigen? Neem aan dat de stuurautomaat een hoop kracht geeft.

Hij moet ongeveer 6 cm onder de helmstok uitkomen. Hoger kom ik gewoon niet met de automaat.

Dennis

Ik heb zelf een rvs beugel gemaakt van 2 mm rvs en gepolijst, kosten een uur van mijn tijd.

dcourbois schreef : Je moet het niet moeilijker maken dan nodig is.
Als je helmstok echt zo´n sterke buiging heeft als je schetst, dan kun je de beugel gewoon recht naar achter laten lopen tot ie de helmstok bereikt. Daarna buigen in de goede hoek. Je hoeft dan maar 1 keer te buigen. Als je met het bijgeleverde pennetje naar een iemand met een draaibank gaat, snijdt ie in 5 minuten draad erop (M6). Gat rond 7 mm in de beugel - een moer eronder en een moer erboven en de pen zit vast.
RVS strip 25x3 lijkt me prima. Zelf heb ik strip van 30x3 gebruikt.
In het deel van de beugel dat tegen de helmstok komt 2 gaten 7 mm op ruime afstand van elkaar (tussen de 5 en de 10 cm). Hoe verder deze gaten uit elkaar zitten des te meer kracht kan de beugel overdragen op de helmstok. Beugel vastzetten met RVS houtdraadbouten 6 mm (met een zeskantkop; geen schroeven gebruiken). Gaten in de helmstok voorboren 4 mm.

Let er wel op dat met de helmstok in de laagste stand de beugel zodanig is gemaatvoerd dat de stuurautomaat horizontaal of zo goed als horizontaal ligt. Maar dat staat ook in de gebruiksaanwijzing.

--
stegman

Er zijn bij de bouwmarkt ook gewoon RVS stoelhoeken in een aantal maten te koop. Beetje knutselen en je hebt voor een paar euro een net beugeltje. Verder is zou je ook kunnen kunnen denken aan RVS (slot)bout van boven door de helmstok heen te doen, en waarvan je het uiteinde dus als een stift onder de helmstok laat uitsteken. Als je over een draaibank beschikt valt er zo heel wat moois te fröbelen.

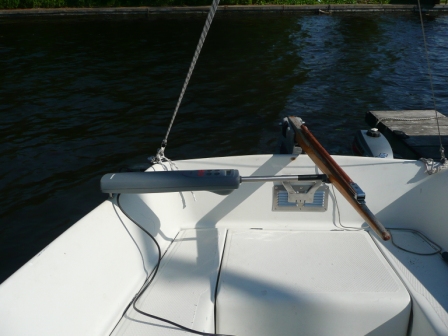

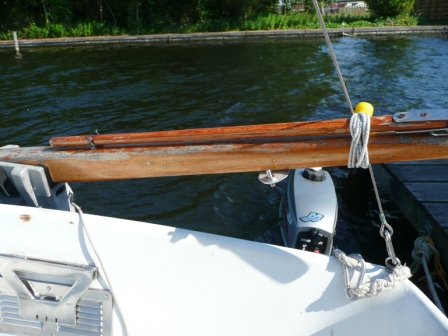

ZO ik heb de oplossing gemaakt met behulp van jullie reacties.





Van de winter maak ik hem denk ik van Rvs, en frees ik hem netjes in de helmstok!

Zeer fraaie oplossing. Steviger kan je het niet verzinnen.

Éen ding: haalt de automaat de maximale roeruitslag, naar zich toe?

Ziet er stak en sterk uit, zo ook geen uitstekende delen waar lijnen en broeken achter hangen.

koko schreef : Vooral als je zo blijft zitten... boink, au!

Fraaie oplossing idd, en zo te horen is 't volgend jaar nóg fraaier!

Sinds wanneer maakt Makita ook stuurautomaten?

Maakte Makita maar stuurautomaten...

maar bedankt voor dit grote voorbeeld, ik denk dat ik hem ook zo ga toepassen...

De stuur automaat kan de maximale uitslag halen, er zit een zelfbouw roer met naca profiel onder, met deze uitslag kan ik de boot al bijna haaks omgooien met snelheid.
