Onderwerp: waterkaarten met diepte van Nederland

waterkaarten met diepte van Nederland 23 juni 2017 13:49 #846111

  • Pixel
  • Pixel's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7
Hoi,

Ik heb al wat oudere berichten gevonden over openCPN en kaarten met diepte en daar stond dat de kaarten van rijkswaterstaat deze gegevens niet bevatten. Zijn er inmiddels kaarten beschikbaar voor openCPN die dat wel hebben? hoeft niet gratis te zijn....

Gr Sven
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 23 juni 2017 14:43 #846121

  • Anjo
  • Anjo's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 11144
Voor welk water??
Binnenwater is er grotendeels wel maar dat betreft de rivieren.
Stuurman aan wal ;-)
Laatst bewerkt: 23 juni 2017 14:44 door Anjo.
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 23 juni 2017 16:25 #846134

  • Pixel
  • Pixel's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7
Ik vaar meestal op markermeer, IJsselmeer en Friesland dus dat zou mooi zijn
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 23 juni 2017 17:08 #846138

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3009
Kaarten zijn er zeker. De officieele ENC kaarten van de Hydrografische dienst voor OpenCPN zijn te verkrijgen bij O-charts. De set is voor Nederland en Belgie en is vergelijkbaar met de 1800 serie papieren kaarten.

Je moet hiervoor wel de oeSENC plugin gebruiken en ze werken op een systeem.

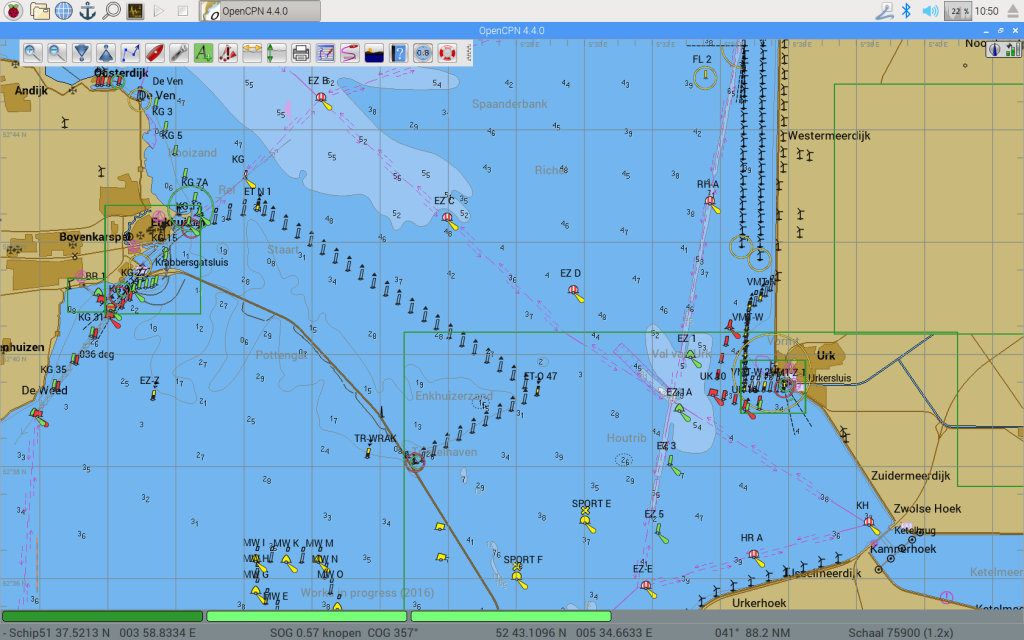

Zie voorbeeld. Uiteraard kun je verder inzoomen voor meer details.
Bijlagen:
Laatst bewerkt: 23 juni 2017 17:09 door brambo.
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 23 juni 2017 17:09 #846139

  • dolder
  • dolder's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 375
Nv verlag?

opencpn.org/wiki/dokuwiki/doku...ins:charts:nv_charts


Gepost met de officiƫle Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 23 juni 2017 17:20 #846141

  • Keesie
  • Keesie's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 41
Voor het IJssel- en Markermeer kan je een oeSENC kaart kopen voor weinig. Werkt prima in OpenCPN.
o-charts.org/shop/index.php?id...er=product&id_lang=4
Lid worden van de Toerzeilers of Nautin en je kan ook nog de meest recente boeienbestanden ophalen en in OpenCPN laden.

Voor Friesland zijn er volgens mij geen goede kaarten voor OpenCPN. Je kan wel gratis WinGPSlite downloaden met de gratis vaarkaart Friese meren. Deze is wel een jaartje ouder, maar voldoet nog wel in stilstaand water.
www.stentec.com/nl/wingps/wingps-5-lite
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 24 juni 2017 07:59 #846239

Let er wel op dat de werkelijke diepte flink kan afwijken van die zoals aangegeven op de kaarten .
Dat komt door de wind en kan op het Ijsselmeer makkelijk 0,5 meter en soms zelfs aanzienlijk meer bedragen. Daarnaast wordt op het Ijsselmeer een winter en een zomerpeil aangehouden. Dat laatste is ook in Friesland het geval en daar kan ook langdurig droog of nat weer voor afwijkingen zorgen.
Info actuele afwijkingen Ijsselmeer : waterinfo.rws.nl/#!/kaart/waterhoogte-t-o-v-nap/
En voor Friesland : www.wetterskipfryslan.nl/kaarten/boezem-kaart
Ad
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 20 nov 2018 09:13 #998425

  • NielsvdB
  • NielsvdB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 38
De kaart gekocht van o-charts NL-BE op dit moment zie ik vooral ijsselmeer, maar geen binnenwater friesland. wel jammer.
NUC met OpenCPN, WiFi Hotspot, Lubuntu.
Laatst bewerkt: 20 nov 2018 09:28 door NielsvdB.
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 20 nov 2018 09:25 #998429

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3009
De O-Charts ENC kaarten komen van de Hydrografisch Dienst en zijn vergelijkbaar met de papieren 1800 serie.

De belangrijke vaarwegen in Europa worden voorzien van gratis InlandENC kaarten. Voor de Europese binnenwateren is het ook nog deels werk in uitvoering. Recentelijk zijn in Frankrijk ook de kaarten verschenen van de Seine.

Voor Nederland is er recentelijk een nieuwe kaartenset uitgebracht.

Hier geen gedetailleerde diepte informatie, echter wel de gegevens van de gebaggerde diepte van de vaargeul. Rechter muisklik.

InlandENC kaarten zijn te verkrijgen op de RWS site Vaarweginformatie. En als je als layer ook nog de RooieDirk informatie van Rijkswaterstaat toevoegt.

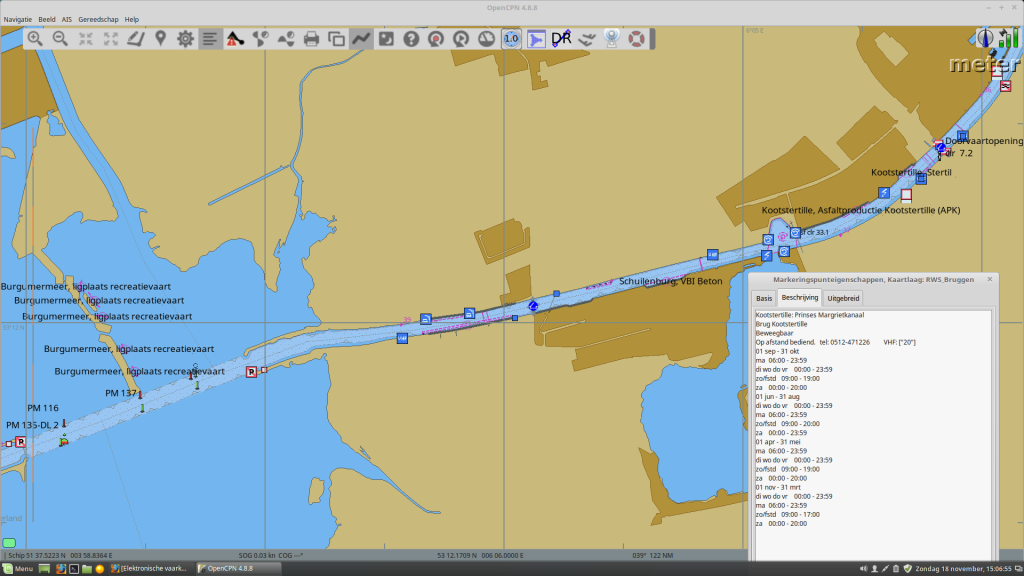

Dan krijg je dit:





Bijlage:

Bestandsnaam: kaartIENC'...18-2.pdf
Bestandsgrootte:324 KB
Laatst bewerkt: 20 nov 2018 09:37 door brambo.
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 20 nov 2018 09:36 #998434

  • NielsvdB
  • NielsvdB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 38
okido zou mooi zijn om dit soort info in een topic start te benoemen voor opencpn (scheelt weer zoeken en opnieuw beantwoorden van vragen). Thanks!!

www.vaarweginformatie.nl/fdd/main/infra/enc

die dus erbij en die RooieDirk is nieuw voor mij, zal even zoeken.
NUC met OpenCPN, WiFi Hotspot, Lubuntu.
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 20 nov 2018 09:45 #998437

  • Eclips
  • Eclips's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2875
NielsvdB schreef :
De kaart gekocht van o-charts NL-BE op dit moment zie ik vooral ijsselmeer, maar geen binnenwater friesland. wel jammer.

De kaart van o-charts dekt alleen IJsselmeer en kustwateren. De RWS-kaart dekt alleen de belangrijke vaarwateren in het binnenland en onder "belangrijk" verstaat RWS blijkbaar alleen die vaarwateren die van belang zijn voor de beroepsvaart. Het grootste deel van Friesland staat er dus niet op.
Ik gebruik voor het binnenwater meestal de OSM-kaarten. Niet ideaal, maar goed bruikbaar.
Roald

Wat niet goedgekeurd is, is wellicht nooit gekeurd.
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 20 nov 2018 10:45 #998460

  • Pimpel
  • Pimpel's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 639
NielsvdB schreef :
die dus erbij en die RooieDirk is nieuw voor mij, zal even zoeken.

Dit bedoelt Bram:
zeilersforum.nl/index.php/foru...ijden-etc-in-opencpn
Dit is volgens mij de laatste versie:
zeilersforum.nl/index.php/foru...cpn?start=100#986474
Laatst bewerkt: 20 nov 2018 10:46 door Pimpel.
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 27 nov 2018 20:37 #1000607

  • NielsvdB
  • NielsvdB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 38
Eclips schreef :
NielsvdB schreef :
De kaart gekocht van o-charts NL-BE op dit moment zie ik vooral ijsselmeer, maar geen binnenwater friesland. wel jammer.

De kaart van o-charts dekt alleen IJsselmeer en kustwateren. De RWS-kaart dekt alleen de belangrijke vaarwateren in het binnenland en onder "belangrijk" verstaat RWS blijkbaar alleen die vaarwateren die van belang zijn voor de beroepsvaart. Het grootste deel van Friesland staat er dus niet op.
Ik gebruik voor het binnenwater meestal de OSM-kaarten. Niet ideaal, maar goed bruikbaar.

De OSM-kaarten? voor het " zwarte gat " binnenwater Friesland?

wiki.openstreetmap.org/wiki/DE..._OpenSeaMap#Download ?

Dat werkt in ieder geval de kaart voor binnenwater toegevoegd
NUC met OpenCPN, WiFi Hotspot, Lubuntu.
Laatst bewerkt: 27 nov 2018 20:53 door NielsvdB.
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 27 nov 2018 20:38 #1000608

  • NielsvdB
  • NielsvdB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 38
Pimpel schreef :
NielsvdB schreef :
die dus erbij en die RooieDirk is nieuw voor mij, zal even zoeken.

Dit bedoelt Bram:
zeilersforum.nl/index.php/foru...ijden-etc-in-opencpn
Dit is volgens mij de laatste versie:
zeilersforum.nl/index.php/foru...cpn?start=100#986474

Bruggentjden zitten erin :), de WiFi hotspot werkt inmiddels ook.
NUC met OpenCPN, WiFi Hotspot, Lubuntu.
Alleen ingelogde leden kunnen reageren.

waterkaarten met diepte van Nederland 27 nov 2018 22:20 #1000647

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3009
Goed dat het allemaal werkt. Met de OeSENC kaartenset plus de binnenwater kaarten, de InlandENC. van Rijkswaterstaat heb je de belangrijkste gebieden op je systeem. Het klopt dat niet iedere kleine vaarweg erop staat. De bruggen en sluizen in ieder geval wel.

Met GPS zie je toch wel op de kaart waar je bent. Bovendien heb je op kleine binnenwateren wel een kaartplotter nodig ? Waar ligt de grens ?

De kaarten van het Delta gebied en kaarten van het Schelde gebied zijn perfect en worden wekelijks bijgewerkt.

Wat nog ontbreekt is een vergelijkbare kaart van het Waddengebied, gezien de snelle veranderingen daar. Wat voor het Delta gebied kan, moet toch ook mogelijk zijn voor de Wadden.

Groet,

Bram
Laatst bewerkt: 27 nov 2018 22:27 door brambo.
Alleen ingelogde leden kunnen reageren.
