Onderwerp: Van bestaand schip lijnenplan maken

Al jaren loop ik met het plan om van mijn schip een halfmodel te maken. Om echter het halfmodel te maken heb ik het lijnenplan nodig. Van mijn schip is geen lijnenplan te krijgen.Wel staat de boot nu in winterstalling in een loods. Dus de grote uitdaging is om van het schip het lijnenplan op te maken. Wie heeft tips&trics om dit op een handige manier te doen?
PM: via Wooden Boat Store het boekje Half-Hull Modelling aangeschaft.

Arjen

Bij de HR dealer Nova in Bruinisse hingen een groot aantal van die modellen aan de muur van HR.
Ze zouden dan toch zo verkrijgbaar moeten zijn lijkt me?
Zal wel een paar centen kosten maar daar heb je dan wel een HR halfmodel voor

Een 3D laserscan laten maken of er een huren, ( 600-700,-) Dan heb je alle data in een keer bij elkaar.

Dan eventueel, en is minder leuk natuurlijk.: Het resultaat digitaal doorsnijden en er een 3 print van laten maken?

Meten, meten en nog eens meten. De boot vertikaal in 10 stukken van elk 3 voet delen en daarna elk deel opmeten en op schaal in tekening brengen. Zal ook wel zo staan beschreven in het boek dat je kocht.

Het boek gaat uit van een bestaand lijnenplan. Ik had inderdaad verwacht dat er ook iets beschreven zou worden vanaf een bestaand schip.

Arjen

Of met een 3D printer.
Vande HR40 is een download beschikbaar.
Zie: Hallberg Rassy 40

Simpel maar wel een flinke klus:
Teken op de vloer onder je schip een rooster verdeel de lengte in 10 stukken en de halve breedte ook. Dan met een schietlood van ieder lijnen-kruispunt de hoogte van de romp opmeten (Dat zijn dan 100 metingen)
Je metingen dan omzetten naar een lijnenplan.

Dit klinkt logisch. Kost inderdaad tijd, nauwkeurigheid en geduld. Maar is zo te doen. Foutjes zijn natuurlijk te corrigeren bij het maken van het lijnenplan.Ik heb gelukkig wel een aanzichtstekening van opzij. Het profiel is al bekend.

Arjen

Ook te proberen: 'Structure from Motion'. Heel veel foto's maken vanuit verschillende hoeken en software gaat dan overlap zoeken en ze in 3D reconstrueren. Zie bijvoorbeeld deze tutorial: link . Is verschillende gratis software voor. Af en toe wat oefening voor nodig, en niet alle fotos werken.
Omdat er naar overeenkomsten in foto's wordt gezocht is het wel handig dat er onderscheid gemaakt kán worden. Een egaal blinkende witte romp gaat dus niet werken.. Wellicht wel met wat schilderstape markeringen of gele aanslag De opbouw moet daarentegen wel beter gaan. Denk heel eerlijk gezegd niet dat direct het gewenste resultaat is, maar wel heel leuk om te proberen. Misschien eerst een proberen in de huiskamer?

Rooie dirk beschrijft de methode die ik ook schetste. Wordt al eeuwen gebruikt op deze wijze. Als je de tien profielen hebt, kun je daar van triplex malletjes van zagen om het halfmodel mee te profileren.

Je kunt het zelf doen, met wat moeite, vrij veel tijd maar lage kosten.

Je hebt een camera nodig, een statief, een fatsoenlijk programma om foto's te bewerken, en een goedkope laser die een kruislijn kan projecteren. Die heb ik bij de bouwmarkt gezien voor een tientje of zo.

Zet je camera op statief voor je boot, voor de boeg. Zo veel mogelijk op de lijn van het midden van één zijkant van je boot. Zet je laser ook op een statief, precies voor het midden van je boot en maak een foto waar de door de laser geprojecteerde lijn op te zien moet zijn. Verplaats dan je statief met de laser tien centimeter naar je camera toe, en herhaal het proces. Doe dat totdat de hele voorkant van je boot op een serie foto's staat.

Daarna doe je hetzelfde met de zijkant van je boot. Hoe verder van je boot de camera staat, hoe rechter de lijnen worden. Voor de boeg lukt dat vrij makkelijk, voor de zijkant wordt dat lastiger. Misschien moet je wachten tot het schemert om de laserlijn goed te zien, misschien moet je voor de zijkant je camera op twee of drie plaatsen zetten.

Als je alle foto's hebt dan kun je in een bewerkingsprogramma door knippen en plakken alle lijnen op één foto zetten, en dan heb je een lijnenplan van je eigen boot.

Voor mijn halfmodel heb ik destijds de werf aangeschreven, en kreeg netjes het halfmodel plan voor mijn Contessa 32. Is heel mooi geworden.
We hebben nu een FF110 ,maar die werf blijft tot heden nog stil op mijn verzoekje voor de lijnen..

Iemand al zn boot gescand met zn mobiel ?
Er zijn aardig wat apps die objecten kunnen filmen en omzetten in een 3d object.
Check: een bekende is/was 123dCatch of all3dp.com/2/5-best-3d-scanner...for-your-smartphone/

Esperance schreef : Ga er niet direct van uit dat zo'n tekening klopt qua maatvoering. Sommige werven publiceerden bewust of onbewust de tekeningen niet helemaal op schaal. Dat kan meerdere redenen hebben: de lijnen wat mooier maken dan in werkelijkheid, copyrights op de ontwerptekeningen, misleiding van de concurrentie of toch gewoon onkunde bij het online zetten. Controleer dus de maten voordat je de tekening gaat gebruiken.

Voor het eerste jaar "scheepsontwerpen" op de HTS moesten we een lijnenplan maken van een bestaand schip. Was in 8-10 uurtjes klaar, dat is meten en daarna tekenen van het lijnenplan.

Je hangt een schietlood voor en achter op het midden van je boot en op die manier kan je de hartlijn op het beton projecteren. Dan meet je ongeveer 60% van de breedte van de boot naar een kant toe en maak je een tweede lijn op het beton die paralel loopt aan de hartlijn. Daar zet je een zelf gemaakte winkelhaak op en dan meet je op diverse punten zowel de x als de y coordinaten en je meet hoever je de winkelhaak van de Spiegel staat. met dezelfde methode kun je de vorm van de boeg en de Spiegel ook meten. Je kunt het zo gedetaileerd doen als je wilt. Je hebt minimaal iets van 20-25 meetpunten nodig, hoe meer je er neemt hoe nauwkeuriger je werk is.

Tip voor het verwerken na de metingen: er is software waarmee je een romp (of in mijn geval surfplank) kunt tekenen net splines. Als je in die software ook je meetpunten kunt projecteren trek je eenvoudig gladde lijnen over je metingen heen en poets je de onnauwkeurigheden weg.

Ik gebruikte akushaper, maar er zijn vast betere varianten voor bootjes.

Eindresultaat kun je zo printen als spanten.

redshift schreef :
Bijvoorbeeld:
polycad.co.uk/

github.com/markmal/freeship-plus-in-lazarus

download.delftship.net/DSFree.php

Henk Bos heeft in de bouwbeschrijving van zijn Hollandse boot uitgelegd hoe hij te werk ging bij het maken van een lijnenplan van een bestaande boot. Je kunt die bouwbeschrijving downloaden via deze link klik op Bokkepoot

Esperance schreef :

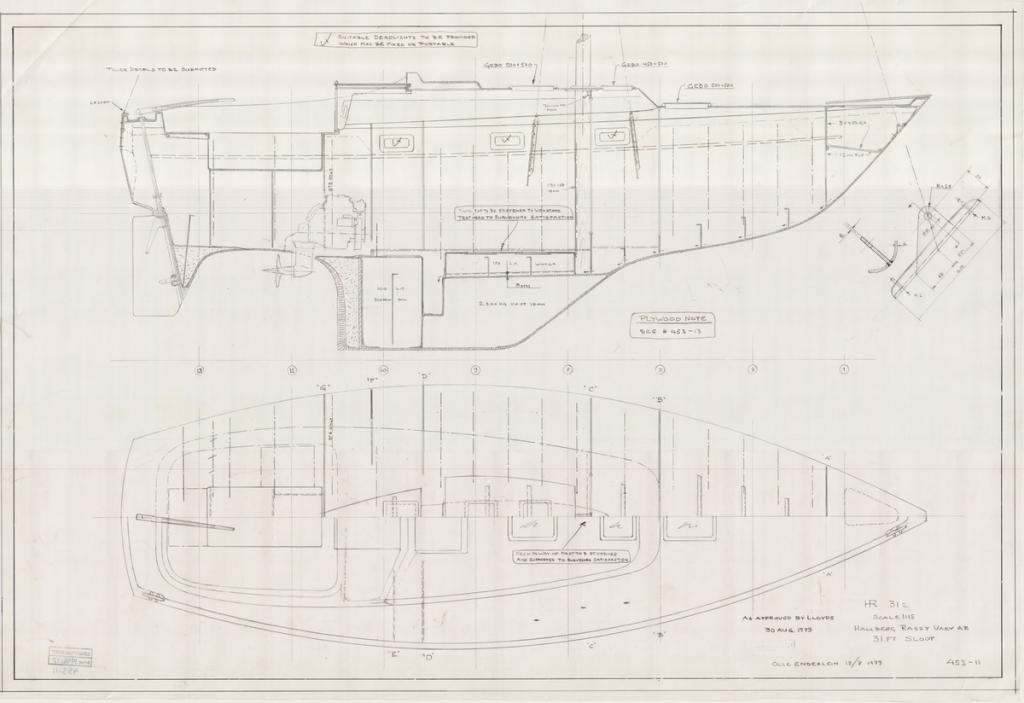

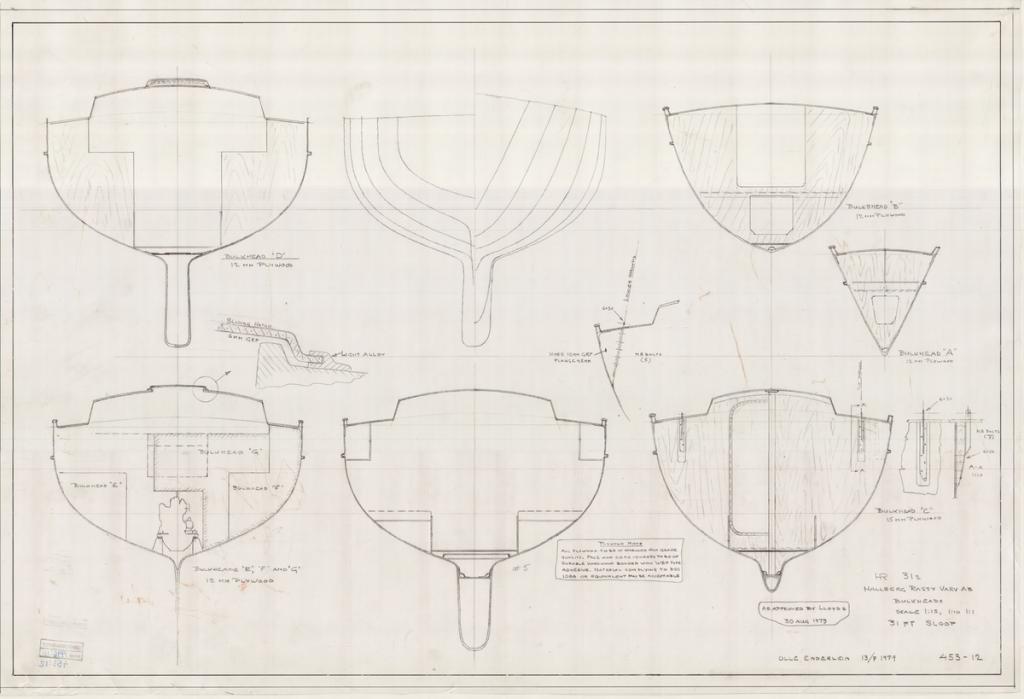

Met dank aan het Zweeds nationaal maritiem museum.

Er is trouwens nog meer te vinden:

digitaltmuseum.se/search/?q=HR+312

Edit:

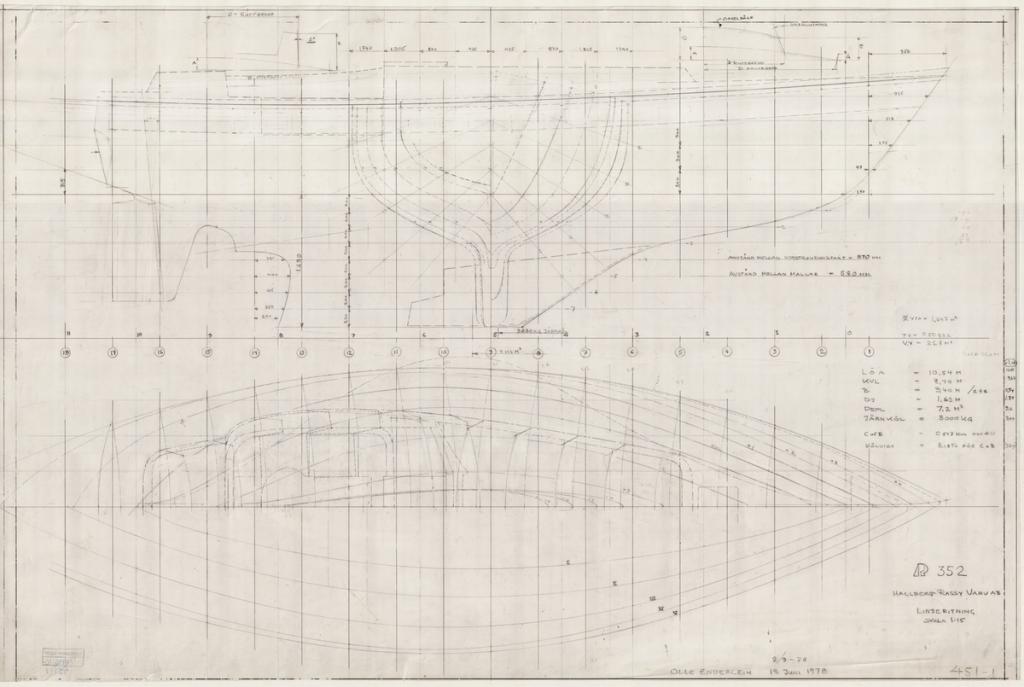

Zoals dit.

Met de hints uit dit filmpje kun je eind van de week je boot digitaal 3D hebben, zodat je 'm kunt printen. Al snap ik ook wel dat er iets aantrekkelijks in klooien met hout zit.
(De software is gratis te gebruiken, zie de link in een eerder bericht)

Uitsmijter

JotM schreef :

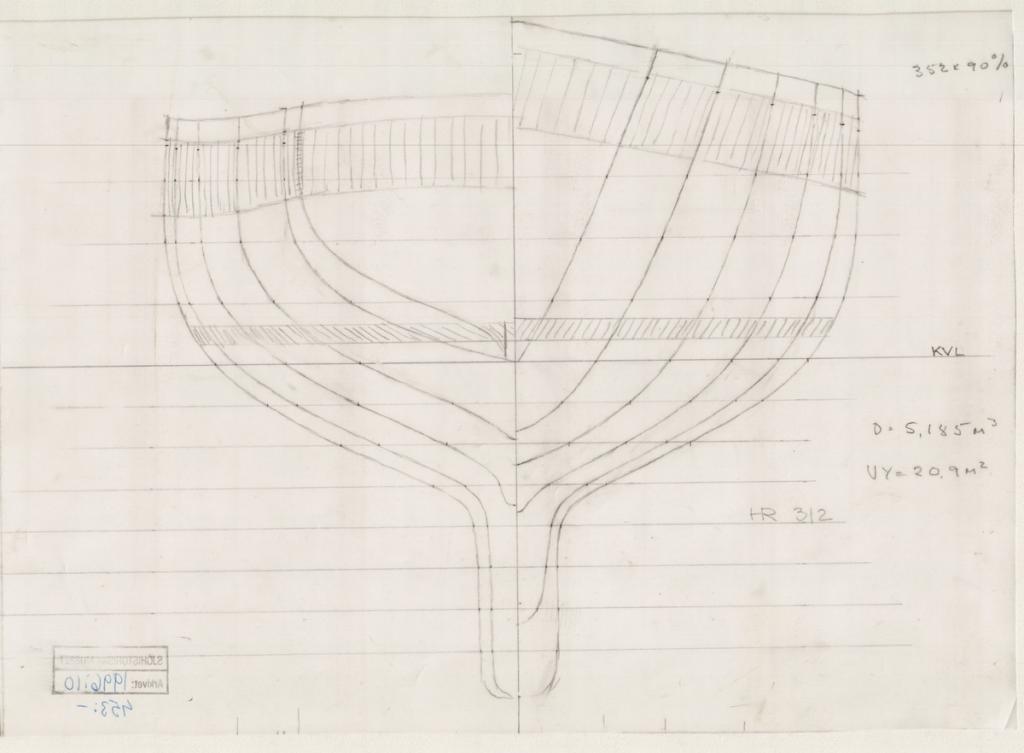

Er staat in de rechterbovenhoek trouwens nog wel een aardige hint over het tot stand komen van de lijnen van de HR 312 ("352 x 90%"). Dat zou betekenen dat je voor je halfmodel ook de lijnen van de 352 zou kunnen gebruiken. Bij deze.
