Onderwerp: Stroomgebruik relais

Stroomgebruik relais 14 mei 2020 11:47 #1159788

It Paradyske schreef :
Je bedoelt de stroom die dan 0 wordt denk ik?

Dat bedoel ik :blush:
Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 12:02 #1159790

Ik bestel vaak bij Conrad die hebben het vast wel

Gr Theo
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 12:16 #1159794

  • Peper
  • Peper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3351
Die Hennie is wel mooi een stuk handiger geworden op E-gebied sinds hij met Joost de boot is gaan halen... :laugh: :lol:
Groeten, peper.
Volg mijn adviezen en raadgevingen NOOIT op!
Ik ben een 'misfit', een 'square peg in a round hole' en een 'wereldverbeteraar' van de ergste soort:
Eentje met een zeilboot en een elektrische buitenboordmotor.
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 15:25 #1159874

  • Gijper
  • Gijper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1956
groom schreef :
Dan moet dat twee polige drukkertje wel de opstartstroom van het pompje aan kunnen.
Klopt; het tweede contact krijgt de startstroom voor zijn kiezen.
Panoramix schreef :
Zodra je de drukknop loslaat, stopt de pomp in dit schema.
Nee want relais 1 krijgt na loslaten zijn voeding van relais 2.

Het schema van Centennial kan ook :) en verbruikt in rust ook geen stroom. Mooi!
Orange boats matter
Laatst bewerkt: 14 mei 2020 15:47 door Gijper.
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 16:09 #1159904

  • groom
  • groom's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9507
Misschien goed om te adviseren ook een zekering te plaatsen voor je pomp.
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 16:39 #1159939

Noballast schreef :
It Paradyske schreef :
Je bedoelt de stroom die dan 0 wordt denk ik?

Dat bedoel ik :blush:

Ja, wel een beetje apart, alsof ie direct na power up niet goed in een gedefinieerde toestand bevindt (soort van een heel klein beetje aan), en pas na een keer schakelen wel. Dus na helemaal aan gaat ie ook echt helemaal uit.
Monteren maar zou ik zeggen.
"het forum is er dankzij de leden EN de moderatoren"
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 16:45 #1159944

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 19765
Hoeveel stroom verbruikt dat relais nou? Na 2 pagina's :laugh:
Actieve & handige vrijwilligers gezocht: www.palingaak.nl/

ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 16:52 #1159950

OK, mooie schemaatje gaat overboord, niettemin dank daarvoor, misschien ooit nog eens, maar voor nu alleen dit relais, mooi chrome drukknopje en verder nix behalve dan uiteraard nog een zekering in de voeding.

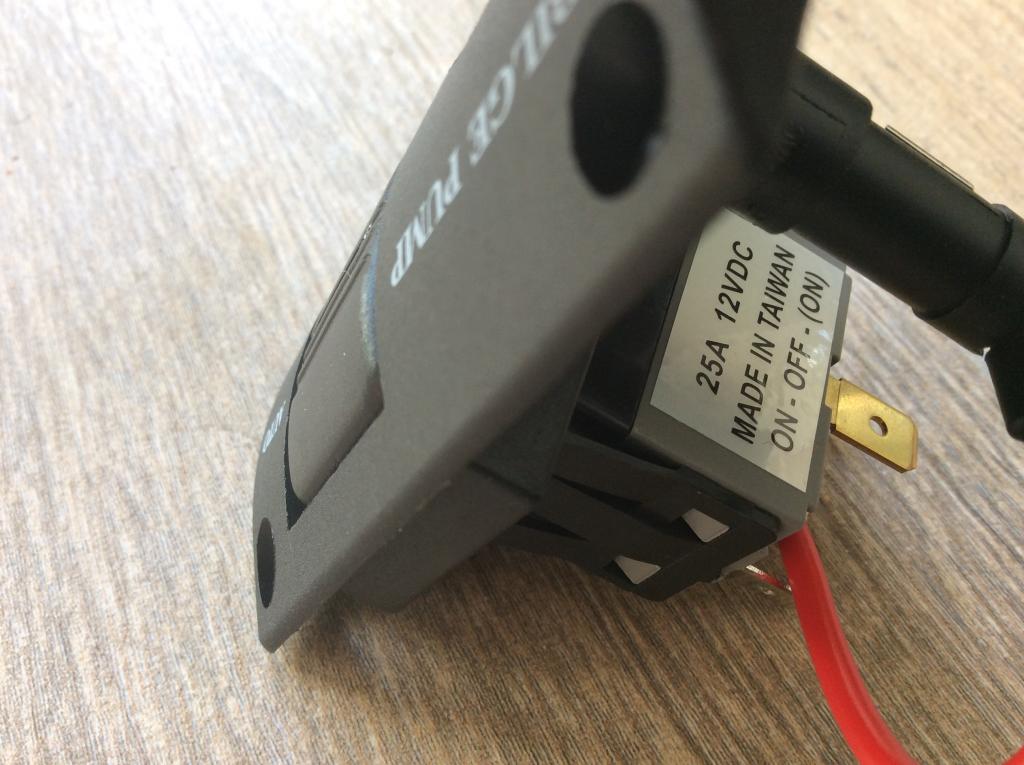

Dan nog even een andere vraag. Heb een bedieningspaneeltje gekocht voor het douchepompje (dat gele dingetje op die foto’s. Deze dus, drie standen schakelaar. Er is ook een 24V versie maar kost ruim 2x zoveel. In mijn onkunde dacht ik wat maakt het uit, 12 of 24V schakelen, alleen ander zekeringetje.

Maar nu slaat de twijfel toe. Kan ik hiermee ook het 24V pompje schakelen?
Of toch omruilen voor 24V

Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 17:24 #1159967

Hmm, ja het kan zijn dat er wat elektronica in zit die actief schakelt en spanningsafhankelijk is.
"het forum is er dankzij de leden EN de moderatoren"
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 18:01 #1159992

  • Solution
  • Solution's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1148
Lijkt mij een gewone drie standen schakelaar alleen lees ik dat er een led in zit
De schakelaar an zich lijkt mij geen probleem voor 24v maar....

Die led heeft waarschijnlijk een voorschakeweerstand die berekend is op 12 Volt.
Zet je daar dan 24 volt op dan gaat de led waarschijnlijk kapot...
Beneteau Oceanis 40
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 18:03 #1159995

Ja, dus toch maar ruilen en bijbetalen :(
Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 18:22 #1160005

WADnWIND schreef :
Hoeveel stroom verbruikt dat relais nou? Na 2 pagina's :laugh:

Je lacht mij toch niet uit hè ?

zeilersforum.nl/index.php/foru...bruik-relais#1159779 :whistle:
Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 20:27 #1160083

  • Gijper
  • Gijper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1956
Om die led te laten branden is een min nodig. Gewoon de min weglaten dus lijkt me.
Orange boats matter
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 20:35 #1160086

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 19765
Noballast schreef :
WADnWIND schreef :
Hoeveel stroom verbruikt dat relais nou? Na 2 pagina's :laugh:

Je lacht mij toch niet uit hè ?

zeilersforum.nl/index.php/foru...bruik-relais#1159779 :whistle:

Ah! keurig.
Ik lach je alleen maar toe.... ;)
Actieve & handige vrijwilligers gezocht: www.palingaak.nl/

ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 20:51 #1160103

  • Minim
  • Minim's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 660
Noballast:

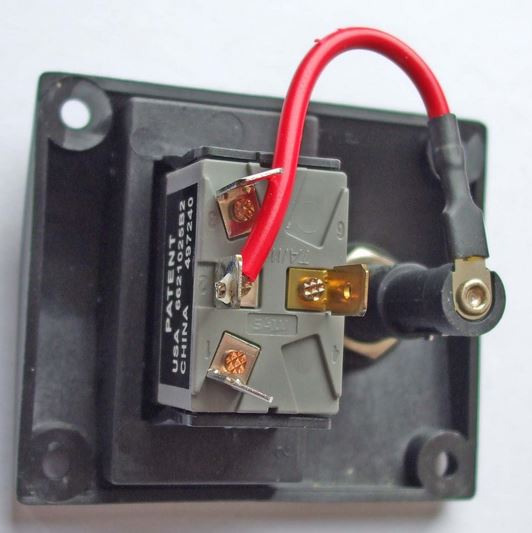

Van de Seaworld bilge pump schakelaar kan ik geen manual vinden, wel een foto van de achterkant.


Er zitten vier aansluitingen op: voor de + (12V), voor de keuze auto (om een vlotterschakelaar aan te sluiten) en voor de keuze manual, en een vierde: die zal voor de min van de verlichting van de schakelaar zijn.
Ik kan me nauwelijks voorstellen dat de schakelaar wel 12V en geen 24V gelijkstroom kan schakelen.

Het punt is de verlichting: zoals Solution ook al schreef kan die niet op 24 Volt.
Door de min niet aan te sluiten, zal de verlichting het niet doen (zoals Gijper ook al schreef).
Als je de verlichting van de 12 V versie op 24 V wilt gebruiken, moet je in de min aansluiting een serieweerstand plaatsen. Als je met je voeding op 12V de stroom door de verlichting (waarschijnlijk een LED) meet, kun je die weerstandswaarde uitrekenen met de wet van Ohm: de benodigde weerstand = spanningsval over de weerstand (in Volt, =12V) gedeeld door de stroom door de weerstand (in Ampère).
Bij een stroom van 4 mA bijvoorbeeld 3.000 Ohm (dan kies je een weerstand van 2,9 kOhm of 3.2 kOhm). Die weerstand moet bij 4mA 0,05 W in 'warmte' omzetten. Als het LED's zijn en je het licht te fel vindt, maak je de serieweerstand groter, als je meer licht wilt, kleiner.
Groet, Ambro
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 21:54 #1160130

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15403
Zoals gezegd, 12V of 24V schakelen maakt niets uit. Bij gelijk geschakeld vermogen krijgt de schakelaar de helft minder stroom voor zijn kiezen bij 24V dus dat is alleen maar gunstiger. In theorie zou je bij een hogere spanning een grotere contactafstand nodig hebben, maar dit verschil is zo klein dat dit hier geen rol speelt. Het verschil zit hem hier alleen maar in de verlichting. Klein weerstandje er tussen en dat is ook opgelost.
Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 15 mei 2020 10:15 #1160250

Dank dank. De achterkant ziet er dus precies zo uit als op de foto van Minim.

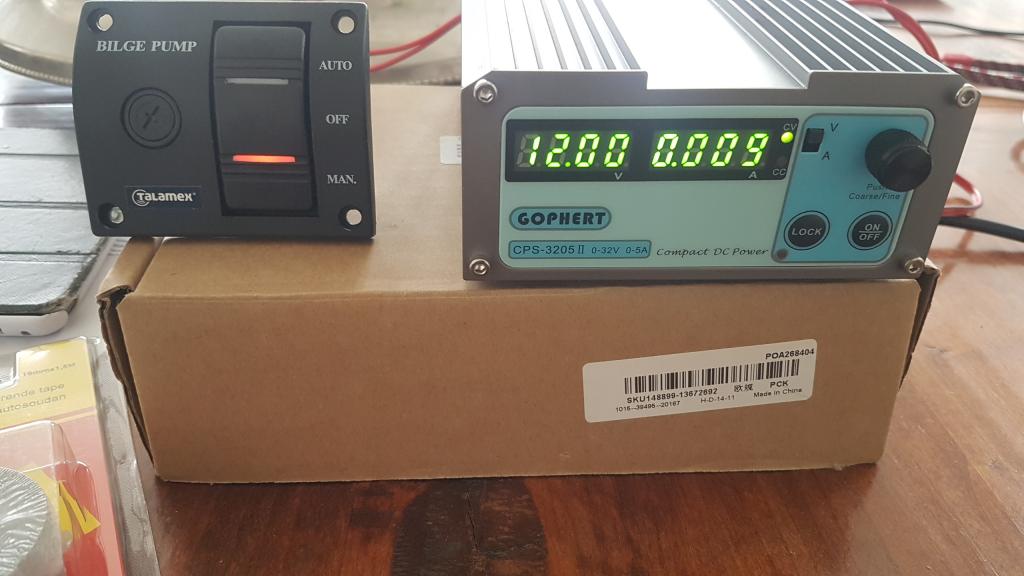

Als ik er dan 12V op zet zie ik 9mA dus een weerstand van 1333 Ohm.
Deze dus als ik het goed gesnapt heb. Die gaat dus tussen het min pootje achter op de schakelaar en de min draad.
Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 15 mei 2020 10:30 #1160256

  • roozeboos
  • roozeboos's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 19706
Zo precies komt het allemaal niet hoor.
Je 24 volt zal ook varieren. 1k is ook goed.
Koop er wat meer dan kan je nog eentje in serie zetten als je het nog te fel vindt in het donker.

Sterker nog, zonder weerstand kan ook gewoon. Leds kunnen over het algemeen tegen 20mA
Mocht het rood van kleur veranderen dan loopt er te veel stroom :unsure:
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 15 mei 2020 10:30 door roozeboos.
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 21 mei 2020 12:50 #1162705

  • groom
  • groom's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9507

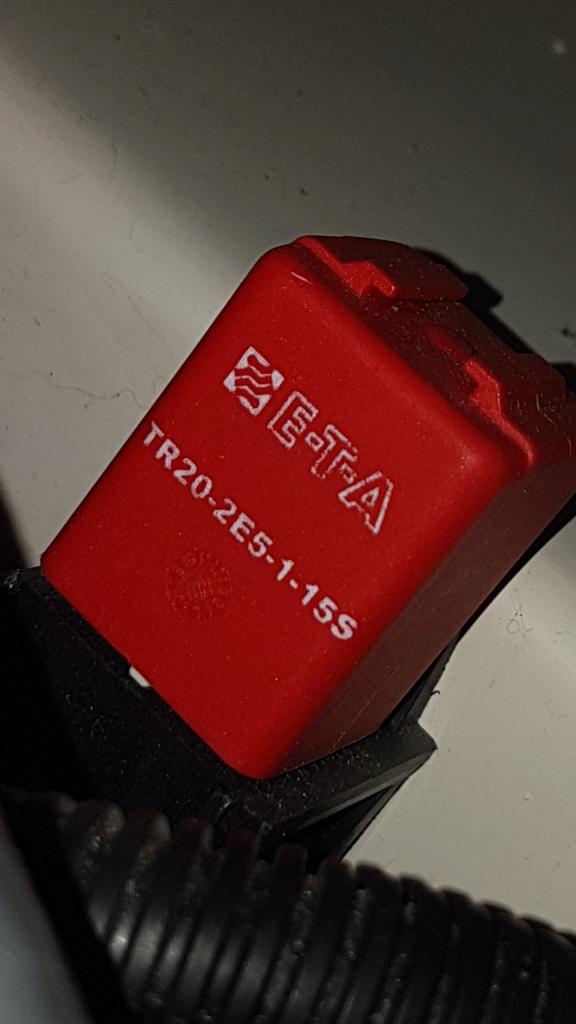

Deze zit er bij mij tussen. Kan zelf voldoende schakelen.
