Onderwerp: Stroomgebruik relais

Stroomgebruik relais 13 mei 2020 11:09 #1159360

Ik heb dit relais aangeschaft als tijdschakelaar op de elektrische vuilwaterpomp van het Lavac toilet. Bedoeling is dat deze met één druk op de knop bijv. 20 sec. blijft pompen.

De vraag is gebruikt zo’n relais ook stroom in ruste ? (ben E-nono)
Zo ja, wat voor ander relais zou ik dan moeten hebben.
Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 12:54 #1159396

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 19752
In de specificaties staat het niet.
meten is weten.
Actieve & handige vrijwilligers gezocht: www.palingaak.nl/

ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 14:32 #1159441

  • Peper
  • Peper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3351
WADnWIND schreef :
In de specificaties staat het niet.
meten is weten.
Zoals W&W al zegt, is niet duidelijk. Maar in de specs staat wel dat het ding permanent op +24V aangesloten moet zijn en dat is niet voor de kat haar geslachtsdelen. Houd er zachtjes rekening mee dat het relais in rust 5 tot 10mA vraagt om klaar te staan voor zijn goede werk.
Wil je de exacte stroom weten, dan een multimeter in serie met het relais op 24V aansluiten. Dan weet je het.
Groeten,Peper.
Volg mijn adviezen en raadgevingen NOOIT op!
Ik ben een 'misfit', een 'square peg in a round hole' en een 'wereldverbeteraar' van de ergste soort:
Eentje met een zeilboot en een elektrische buitenboordmotor.
Laatst bewerkt: 13 mei 2020 14:35 door Peper. Reden: typevaut
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 15:09 #1159459

Peper schreef :
WADnWIND schreef :
In de specificaties staat het niet.
meten is weten.
Zoals W&W al zegt, is niet duidelijk. Maar in de specs staat wel dat het ding permanent op +24V aangesloten moet zijn en dat is niet voor de kat haar geslachtsdelen. Houd er zachtjes rekening mee dat het relais in rust 5 tot 10mA vraagt om klaar te staan voor zijn goede werk.
Wil je de exacte stroom weten, dan een multimeter in serie met het relais op 24V aansluiten. Dan weet je het.
Groeten,Peper.

Dus dat is in 10 à 20 dagen 1A als er spanning op blijft staan. Hmm,, ik zal inderdaad eerst eens meten.

Andere vraag.

Volgens dit relaas breng ik het ding om zeep als ik er parrallel nog een relais of schakelaar bij zet (tbv kleine of grote boodschap) Of begrijp ik het verkeerd ?
Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 15:30 #1159469

  • Erikerik
  • Erikerik's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 62
In het laatste tekeningetje wordt een blus diode aangegeven over de schakelaar. (tekening van de link)Dit verhelpt alle theoretisch mogelijke problemen. Als je parallel over de getekende schakelaar nog een schakelaar plaatst?? kan je daar inderdaad ook een blusdiode overheen zetten. Wel een gevalletje van heeeeel erg zeker willen zijn. Maar werkt wel
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 15:36 #1159473

  • Gijper
  • Gijper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1955
Als je het goed aansluit verbruikt hij in rust geen stroom.
Ik zal even een schemaatje maken ...

Edit: sorry gaat toch niet zo makkelijk, je zou nog een relais er bij moeten kopen :blush:
Orange boats matter
Laatst bewerkt: 13 mei 2020 16:32 door Gijper.
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 15:44 #1159477

probeer dit eens

Bijlage:

Bestandsnaam: relais.pdf
Bestandsgrootte:76 KB
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 15:46 #1159478

Noballast schreef :
Peper schreef :
WADnWIND schreef :
In de specificaties staat het niet.
meten is weten.
Zoals W&W al zegt, is niet duidelijk. Maar in de specs staat wel dat het ding permanent op +24V aangesloten moet zijn en dat is niet voor de kat haar geslachtsdelen. Houd er zachtjes rekening mee dat het relais in rust 5 tot 10mA vraagt om klaar te staan voor zijn goede werk.
Wil je de exacte stroom weten, dan een multimeter in serie met het relais op 24V aansluiten. Dan weet je het.
Groeten,Peper.

Dus dat is in 10 à 20 dagen 1A als er spanning op blijft staan. Hmm,, ik zal inderdaad eerst eens meten.

Andere vraag.

Volgens dit relaas breng ik het ding om zeep als ik er parrallel nog een relais of schakelaar bij zet (tbv kleine of grote boodschap) Of begrijp ik het verkeerd ?

Nee, het is slechts een aanname van Peper.
Ik schat dat het in rust slechts 10 tot 100 microampere gebruikt.
"het forum is er dankzij de leden EN de moderatoren"
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 17:09 #1159511

sorry ik heb niet goed op de pin configuratie gekeken het relaiscontact is niet potentiaal vrij dus mijn schemaatje klopt niet helemaal.
kan er eventueel nog een relais bijgeplaatst? dan wordt het een stuk eenvoudiger
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 18:00 #1159528

  • Solution
  • Solution's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1148
Ik heb ook een Lavac met Vetus vuilwater pomp, nu al zo'n 4 jaar zonder problemen.

Ik heb 2 relais gebruikt.
Allereerst een multifunctioneel tijdrelais Crouzet Mur 3 voor de afval vertraging, 1 maal drukknop indrukken en de pomp loopt z'on 20 seconden. Dit relais kan van zichzelf 8 A schakelen.



Dit tijdrelais stuurt een normaal zgn auto relais aan die op zijn beurt de pomp aanzet.
Het tijd relais gebruikt 4 mA in rust (zojuist gemeten) en het 2e auto relais niets omdat dit relais in rust niet wordt aangestuurd.
Beneteau Oceanis 40
Laatst bewerkt: 13 mei 2020 18:01 door Solution.
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 19:58 #1159566

Solution schreef :
Ik heb ook een Lavac met Vetus vuilwater pomp, nu al zo'n 4 jaar zonder problemen.

Ik heb 2 relais gebruikt.
Allereerst een multifunctioneel tijdrelais Crouzet Mur 3 voor de afval vertraging, 1 maal drukknop indrukken en de pomp loopt z'on 20 seconden. Dit relais kan van zichzelf 8 A schakelen.



Dit tijdrelais stuurt een normaal zgn auto relais aan die op zijn beurt de pomp aanzet.
Het tijd relais gebruikt 4 mA in rust (zojuist gemeten) en het 2e auto relais niets omdat dit relais in rust niet wordt aangestuurd.

Dat is mooi. Ik ben dus precies zo’n installatie aan het maken, ook met de Vetus vuilwaterpomp.

Maar waarom een tweede relais ? Centennial heeft het daar ook over. Ikke nog niet begrijpen.
Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 20:11 #1159567

  • Solution
  • Solution's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1148
De pomp trekt z'on 6 tot 8 Ampère.
Het contact van het vertraging relais is goed voor max. 8A.

Dus om te voorkomen dat dit contact (vrij snel) inbrand heb ik er een vermogens relais aangehangen die deze stroom met gemak aankan.
Beneteau Oceanis 40
Laatst bewerkt: 13 mei 2020 20:12 door Solution.
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 13 mei 2020 22:47 #1159620

  • Gijper
  • Gijper's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1955

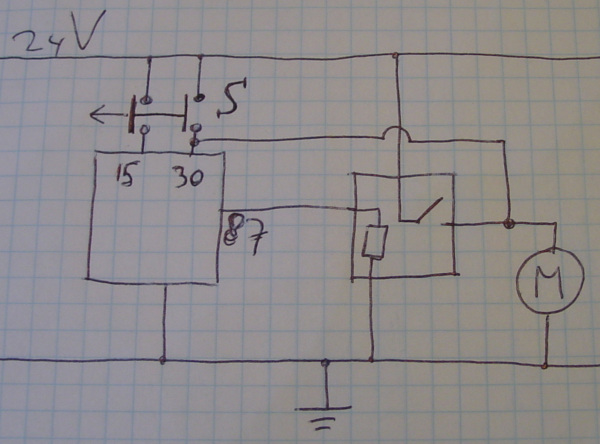

Met een tweede relais kun je zo iets maken. In rust verbruikt deze schakeling geen stroom.
S is een tweepolige terugverende schakelaar.
Orange boats matter
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 06:19 #1159641

  • groom
  • groom's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 9506
Dan moet dat twee polige drukkertje wel de opstartstroom van het pompje aan kunnen.
Anders moet je er nog een hulp relais bij plaatsen.
Laatst bewerkt: 14 mei 2020 06:20 door groom.
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 06:38 #1159647

WADnWIND schreef :
In de specificaties staat het niet.
meten is weten.

Precies, 't zou heel sneu zijn dat je van alles in huis haalt terwijl de standbystroom maar 10 microampere blijkt te zijn.
"het forum is er dankzij de leden EN de moderatoren"
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 06:40 #1159648

  • holtere
  • holtere's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 11866
Zijn er geen mechanische varianten met een klein bereik?
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 07:24 #1159666

  • Solution
  • Solution's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1148
Waar hebben we het nu over qua verbruik... Tijdrelais verbruikt afgerond 0,05 watt....
Beneteau Oceanis 40
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 07:41 #1159672

Solution schreef :
Waar hebben we het nu over qua verbruik... Tijdrelais verbruikt afgerond 0,05 watt....

Nee, da's nog niet gemeten, dat moet nog steeds.
"het forum is er dankzij de leden EN de moderatoren"
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 08:24 #1159695

  • Solution
  • Solution's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1148
It Paradyske schreef :
Solution schreef :
Waar hebben we het nu over qua verbruik... Tijdrelais verbruikt afgerond 0,05 watt....

Nee, da's nog niet gemeten, dat moet nog steeds.

Had het over het tijdrelais wat ik gebruik. ;) :)
Beneteau Oceanis 40
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 08:50 #1159703

Solution schreef :
It Paradyske schreef :
Solution schreef :
Waar hebben we het nu over qua verbruik... Tijdrelais verbruikt afgerond 0,05 watt....

Nee, da's nog niet gemeten, dat moet nog steeds.

Had het over het tijdrelais wat ik gebruik. ;) :)

Oh ja, da's waar. Nou die van Hennie nog meten. :-)
"het forum is er dankzij de leden EN de moderatoren"
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 08:53 #1159705

Gijper schreef :
Met een tweede relais kun je zo iets maken. In rust verbruikt deze schakeling geen stroom.
S is een tweepolige terugverende schakelaar.

Zodra je de drukknop loslaat, stopt de pomp in dit schema. Edit: stopt na de ingestelde tijd

De bedoeling van TS is dat de pomp nog even doorloopt. Edit: en dat lukt doordat het tijdrelais dan gevoed wordt vanaf de motor naar pin 30.
Sun Odyssey 37
www.panoramixopzee.nl
Laatst bewerkt: 14 mei 2020 17:14 door Panoramix.
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 10:10 #1159749

nog een schema wie weet heb je er wat aan kijk er in ieder geval even naar.
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 11:28 #1159779

It Paradyske schreef :
Oh ja, da's waar. Nou die van Hennie nog meten. :-)

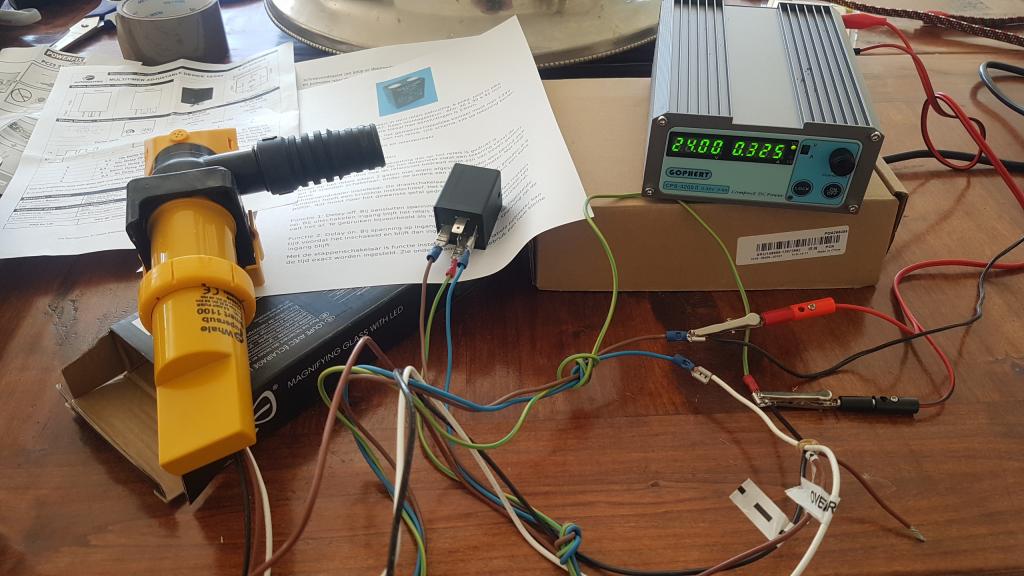

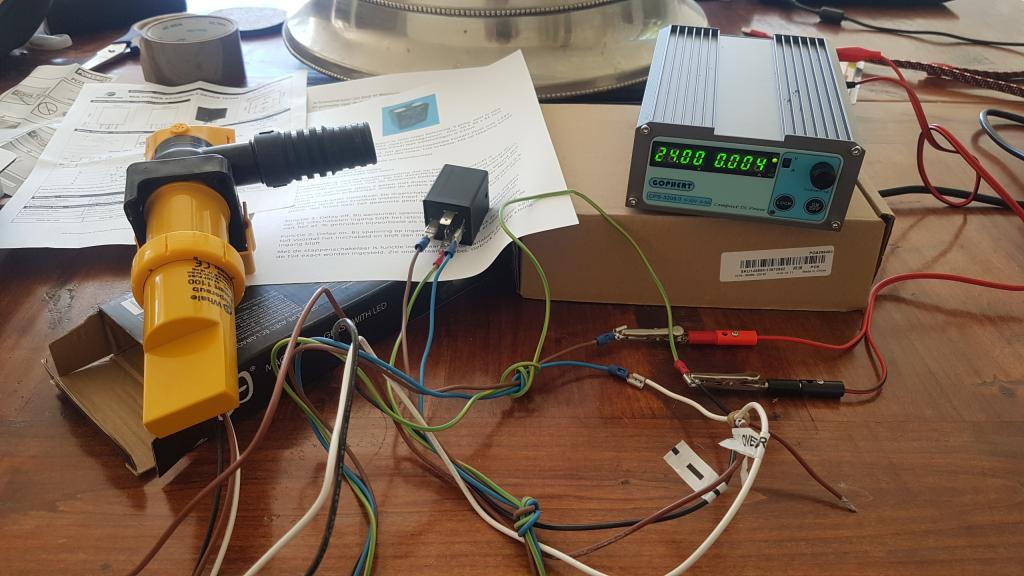

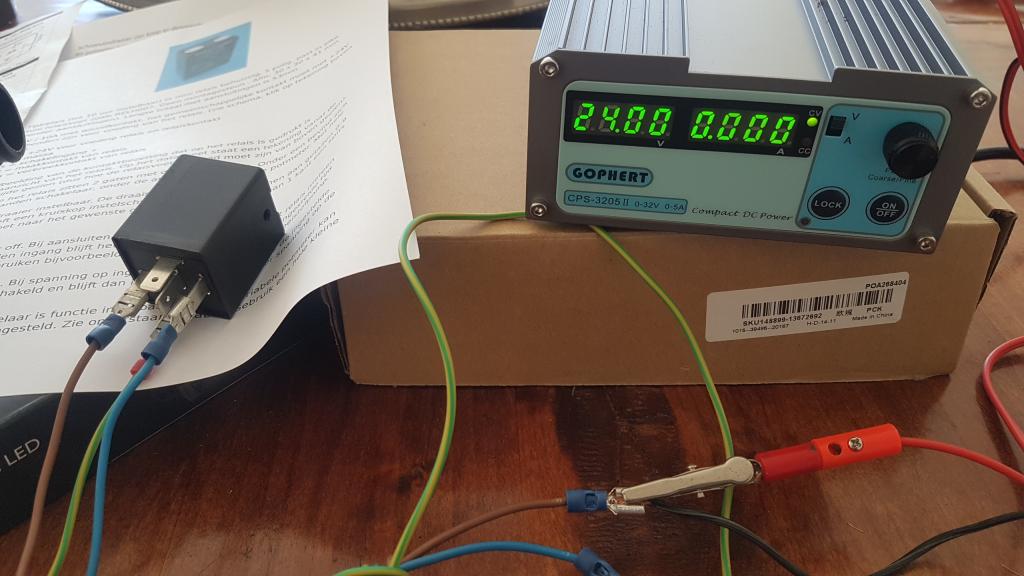

Ik heb gemeten. Ook een klein 24V pompje aangesloten en het werkt !
0,004A in rust dus
Pompje blijft keuring de ingestelde tijd draaien. Gek genoeg is daarna de spanning 0 in rust. Ook na nog een keer aan en uit zetten. Dat begrijp ik dan weer niet.

Even zien of ik het nu wel snap.

Een tweede zwaardere relais is nodig om het tijdrelais te sparen kwa inbranden. De Vetus vuilwaterpomp is 5A en het relais is 10 A. Desondanks zeggen jullie toch tweede zwaarder relais gebruiken.

De diodes in het schema van Centennial zijn noodzakelijk om het tijdrelais te beschermen. Heeft iemand een linkje voor zo’n diode. (En ook het auto relais)

@Centennial hartelijk dank voor het schema. Daar kan ik wel wat mee :)



Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 11:37 #1159781

Nee hoor 5A pomp op 10A relais is prima.
"het forum is er dankzij de leden EN de moderatoren"
Alleen ingelogde leden kunnen reageren.

Stroomgebruik relais 14 mei 2020 11:38 #1159783

Je bedoelt de stroom die dan 0 wordt denk ik?
"het forum is er dankzij de leden EN de moderatoren"
Alleen ingelogde leden kunnen reageren.
