Onderwerp: N2k netwerk aanleggen

N2k netwerk aanleggen 04 jan 2021 18:02 #1242270

  • Ndbpw
  • Ndbpw's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 98
Ik ben met vervanging apparatuur bezig. Nu heb ik rond aanleggen NMEA 2000 een paar vragen:
- moet de backbone kabel vastgezet worden, en zo ja, hoe?
- connectoren van gerenommeerde merken (raymarine, b&g) zijn veel duurder dan bijv connectoren bij pcnautic. Is hier een kwaliteitsverschil de oorzaak?
- ik heb geleerd dat solderen beter is dan schroeven. Geldt dit nog steeds voor de backbone connectoren, of is schroeven ook (langdurig) goed?

Jullie hulp/infor/ervaring is welkom.
Alleen ingelogde leden kunnen reageren.

N2k netwerk aanleggen 04 jan 2021 20:21 #1242322

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2697
- vast zetten zou ik wel doen of door een kabelgoot/doorvoer, moet het ? nee, is het beter ? lijkt me wel (met wat lusjes als trekontlasting)

- je kunt een generiek NMEA200 netwerk aanleggen en met verloop kabels de rest aansluiten ?
pcnautic.nl/nl/nmea-2000/seata...dapter-kabels-detail

- gesoldeerde kabel aansluitingen in een vibrerende omgeving zijn niet noodzakelijk beter , maar kunnen juist een veel zwakkere verbinding zijn , schroef/pers is in dat geval beter dan solderen zodat je geen harde/stijve overgang krijgt die kan breken , maar nmea2000 touwtjes zijn wel heel dun dus kan solderen weer beter zijn dan ondeskundig en met brute kracht vastschroeven
www.svbluepearl.com

Inmiddels hebben we Kroatië verlaten en zijn we (weer) onderweg globaal richting Nieuw Zeeland ;)
Laatst bewerkt: 04 jan 2021 20:23 door ReneK.
Alleen ingelogde leden kunnen reageren.

N2k netwerk aanleggen 05 jan 2021 06:37 #1242389

Raymarine past alleen op Raymarine. Met een verloopstuk kun je nog gokken, maar de bekabeling niet. Dat is een van mijn redenen om Raymarine te mijden. Als je plotter van Raymarine is zit je natuurlijk min of meer vast. (Maar Raymarine scoort meestal wel goed op plug&play.)

Voor de kabels zou ik altijd kijken of een startset of wind/log/diepte pakket bij jou past. Vaak betekent een set dat je toch dat je minimaal de startset voor niets erbij krijgt. En je moet even kijken of je alle kabellengtes kunt gebruiken die meegeleverd worden.

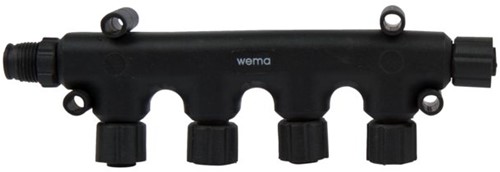

Kabels van B&G en Garmin zijn vrij uitwisselbaar. Ik zou zelf daar zeker een 4-poort-connector bij zoeken als dat in jouw opstelling past.
Bijlagen:
Laatst bewerkt: 05 jan 2021 06:56 door Accountopverzoekverwijderd3.
Alleen ingelogde leden kunnen reageren.

N2k netwerk aanleggen 05 jan 2021 08:07 #1242407

gokken? Het zijn gewoon dezelfde kabeltjes met een ander stekkertje. STnG is NMEA2000 gecertificeerd..
Only fools rush in
syonlyfoolsrushin.blogspot.nl/
Alleen ingelogde leden kunnen reageren.

N2k netwerk aanleggen 05 jan 2021 09:22 #1242425

Theorie vs praktijk

In theorie is een goede "geklemde/geperste" verbinding in een trillende omgeving beter dan een gesoldeerde.

De zogenaamde field install stekkers voor NMEA2000 hebben eigenlijk een onwenselijke kroonsteen verbinding waardoor je met het schroefje de aders doorsnijd als je de aders daartegen niet beschermt.
Je kan dus het beste een adereindhuls over de aders plaatsen.
Echter naar mijn inziens werkt het vertinnen van de draad in dit geval ook prima.
Bij elke verbinding is de trekontlasting nog veel belangrijker waardoor de trilling ook niet doorgegeven kan worden aan de verbinding.
In dit geval zit de trekontlasting in de stekker op maar 20mm van de verbinding en hoef je niet bang te zijn dat de trilling wordt doorgegeven aan de verbinding.
Daarnaast is alles waterdicht afgesloten dus voor corrosie van de verbinding hoef je ook niet bang te zijn.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

N2k netwerk aanleggen 05 jan 2021 09:23 #1242426

Only Fools Rush in schreef :
gokken? Het zijn gewoon dezelfde kabeltjes met een ander stekkertje. STnG is NMEA2000 gecertificeerd..
Ongetwijfeld, maar waarom zou je Raymarine kabels kiezen als je voor andere apparatuur een verloopkabel nodig hebt?

Ik kan maar een reden bedenken.
Laatst bewerkt: 05 jan 2021 09:26 door Accountopverzoekverwijderd3.
Alleen ingelogde leden kunnen reageren.

N2k netwerk aanleggen 05 jan 2021 09:29 #1242428

Een vertinde ader klemmen kun je beter nooit doen, tenzij de klemverbinding op veerkracht werkt zoals een wago bv. Dit houdt de contactdruk instandcwanneer het tin over de tijd ingedrukt wordt.

Een multistranded ader die geklemd moet worden binnen in een connector dus van een adereindhulsje voorzien; deze vehoudt zijn vorm overvrijd itt een vertind adereinde.

Direct solderen IN een daarvoor geschikte connector mag; daarbinnen beweegt/trilt niets zoals ZP al zegt. Printplaten zijn ook gesoldeerd niet!?
Alleen ingelogde leden kunnen reageren.

N2k netwerk aanleggen 05 jan 2021 09:55 #1242435

  • ReneK
  • ReneK's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2697
Nachtvlinder schreef :

Direct solderen IN een daarvoor geschikte connector mag; daarbinnen beweegt/trilt niets zoals ZP al zegt. Printplaten zijn ook gesoldeerd niet!?

Niet helemaal een juiste vergelijking ?
Een printplaat met alle componenten trilt in z’n geheel als 1 unit , zelfs met kabels die er naar toe lopen en vast zitten in de behuizing

Een gesoldeerde losse kabel richting een ‘vaste’ connector heeft een vertraging tussen beide en kan wel degelijk probleem geven , waarschijnlijk niet met nmea2000 dunne touwtjes maar toch
www.svbluepearl.com

Inmiddels hebben we Kroatië verlaten en zijn we (weer) onderweg globaal richting Nieuw Zeeland ;)
Alleen ingelogde leden kunnen reageren.

N2k netwerk aanleggen 05 jan 2021 11:47 #1242467

Ik doel op een soldeerverbinding binnen een connector. Daar waar je tussen soldeerlip en trekontlasting max 15mm unsupported ader hebt. Daar wordt de soldeerverbinding niet belast.
Alleen ingelogde leden kunnen reageren.

N2k netwerk aanleggen 05 jan 2021 12:45 #1242478

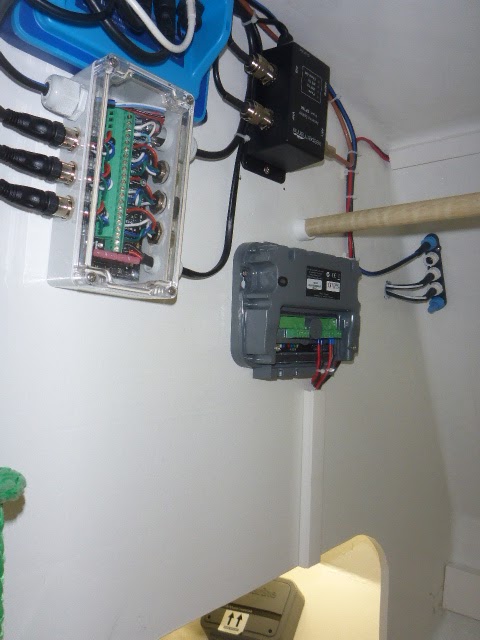

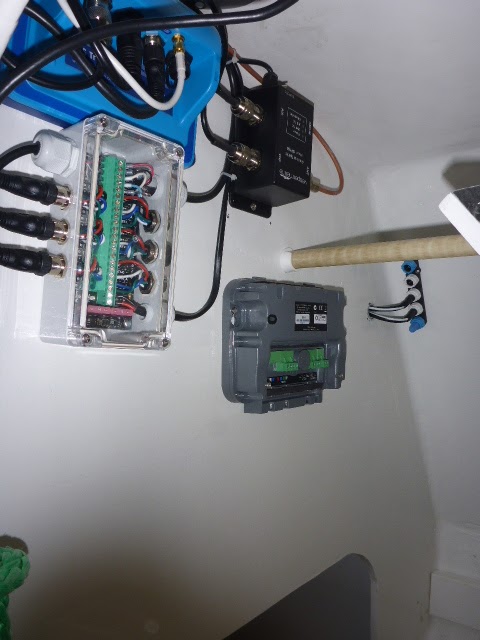

Ik heb NMEA2000 van verschillende fabrikanten gecombineerd en heb daar helemaal geen problemen mee, de connectie box van Actisense is daar zeer handig bij omdat er dan allerlei type stekkers aangesloten kunnen worden.
Je kunt hier ook direct kabels op een kroonsteen afmonteren.


Bijlagen:
Laatst bewerkt: 05 jan 2021 12:50 door F32thriller. Reden: correctie
Alleen ingelogde leden kunnen reageren.

N2k netwerk aanleggen 05 jan 2021 14:02 #1242493

Heel netjes zo!
Alleen ingelogde leden kunnen reageren.

N2k netwerk aanleggen 05 jan 2021 14:19 #1242498

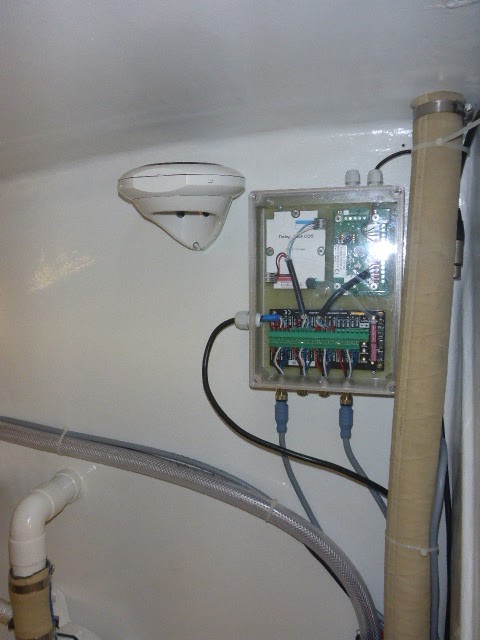

In de voorkant een aantal sensors in een box gemaakt (Tinley COS, LCJ Windmeter en Actisence blok) en heb hier ook mijn Raymarine heading sensor direct op aangesloten op het Actisence blok met een aanlal loggen van Garmin. Op het plaatje was nog niet alles gemonteerd en klaar.

Voor de gene die zich afvragen wat is een COS
www.tinleyelectronics.com/docu...truction%20sheet.pdf


Laatst bewerkt: 05 jan 2021 14:25 door F32thriller. Reden: toevoeging
