Onderwerp: Zonnepaneel raadsel

Ik heb een probleem met mijn zonnepaneel systeem ik zal eerst even uiteenzetten wat er aan de hand is.
Ik heb 2 zonnepanelen 1 x 30 watt oud en 1 nieuwer 50 watt de 30w is gekoppeld aan goedkope chinese laadregelaar en werkt prima de 50 w aan een victron light 10A en werkte goed.
Doordat de stroomdraad van het 50 w paneel los was gegaan (is beweegbaar via schuifluik) dacht ik ik zal de boel even een upgrade geven zat allemaal via houtje touwtje aan elkaar 0,75 mm tussenstukken etc. Dus ik heb de boel losgehaald en een nieuw 2.5 mm getint draad gekocht en deze op het paneel bevestigd en daarna rechtstreeks op de Victron en hetzelfde draad type gebruikt van de Victron rechtstreeks na de accu. Dus rechtstreeks geen tussenstukken en alles 2.5 mm. Wanneer ik het zonnepaneel meet dan heb ik 18,6 volt wanneer ik de accu aangesloten heb op de victron en hij staat aan en dan dit paneel verbind met de victron meet ik op de schroeven 6 volt en geen groene lamp bij de victron of hij doet dus niks. Wanneer ik het 30w paneel aansluit op de victron dan doet hij het wel dus de victron is goed. bij de 30w meet ik 13 volt. Mijn vraag wat is er fout waarom doet de victron niks met het 50 w paneel terwijl daar toch 18.6 volt spanning opstaat. heb dit 50w paneel ook aangesloten op de goedkope chinees en ook daar werkt het niet. Het enige verschil met de eerdere configuratie is dikkere kabel en plaats van bevestiging van + kabel op paneel zit meer in het midden dan op einde maar gezien het paneel 18.6 volt geeft moet dat na mijn idee niet het probleem zijn.

marcs schreef :
Wat bedoel je precies met dat laatste, hoe ziet dat eruit? Het zoeken naar de oorzaak van een probleem dat ontstaan is nadat er iets veranderd is, begint altijd met dat soort dingen.

Weet niet of dit meespeelt, maar uit je beschrijving haal ik dat je misschien eerst het zp en dan pas de accu aansluit op de Victron. Dat moet andersom, anders 'leest' de victron je accu niet goed.
Maar ik kan het ook verkeerd gelezen hebben hoor.

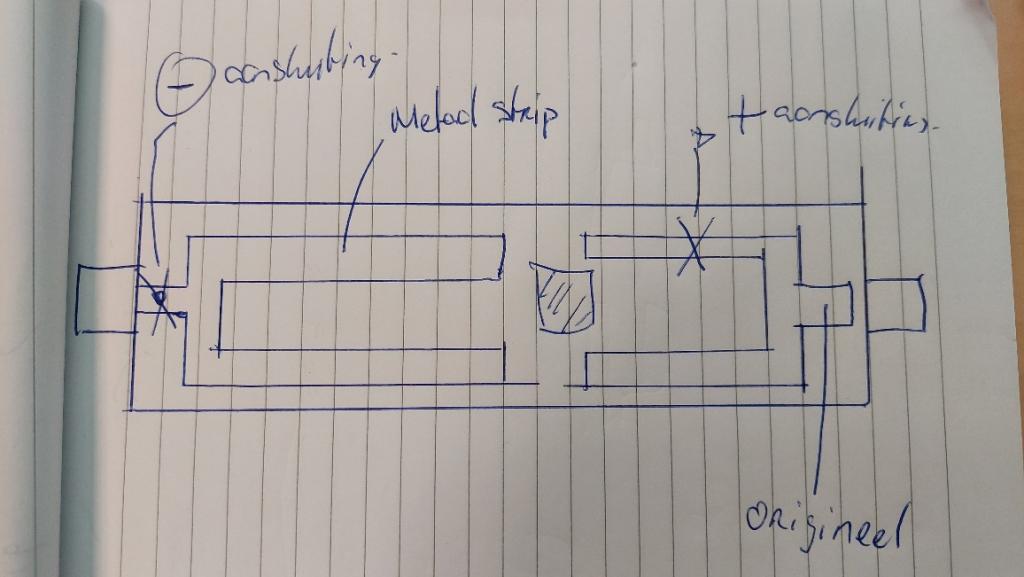

De + is nu aangesloten op de plaats van kruisje ipv origineel

Nee eerst accu dan zonnepaneel

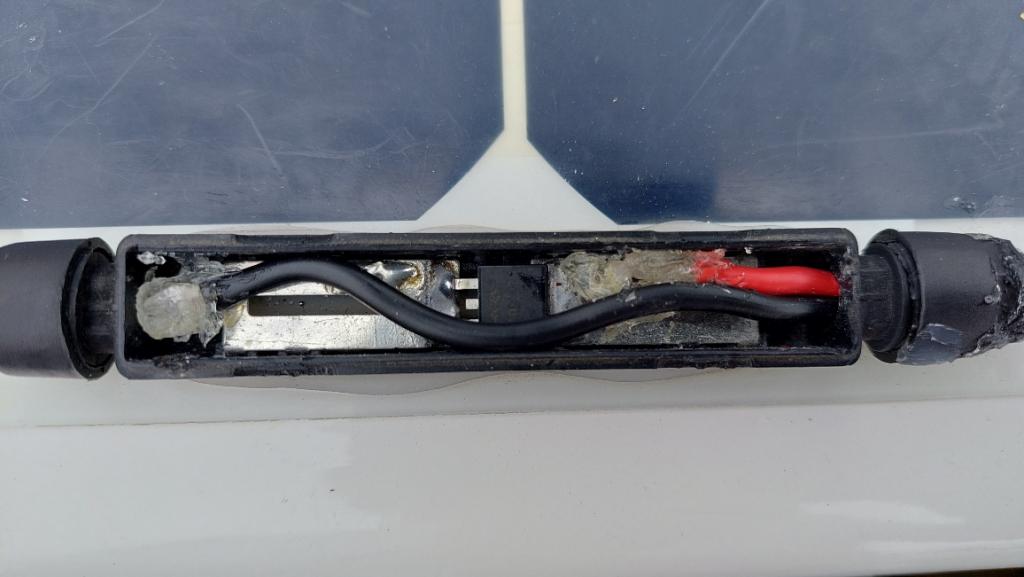

Zal nu even naar de boot dan zal ik daar een foto maken. En zal ik gelijk even kijken wanneer ik het op de originele plaats vast maak of dat verschil maakt ben benieuwd.

Is dat misschien een soldeerverbinding die niet helemaal gelukt is, op die metalen strip? En waar meet je die 18,6 volt, aan de ingang van de regelaar?

Gemeten aan eind van draad. Heb getest en op originele plaats werkt het wel.
Verbinding losgehaald maar dat was zo los (inderdaad niet goed vast gesoldeerd).
Maar de boel werkt weer lag het aan plaats van de verbinding of aan slechte verbinding ik weet het niet maar blijft vreemd wanneer je 18.6 volt meet aan het einde hij het niet doet.

Als je de draden los en vast maakt, dan is het misschien een idee om even je victron te resetten

Fijn dat hij het nu doet in ieder geval. Als hij wel een beetje verbinding had, maar met teveel weerstand, dan kun je wel een spanning meten wanneer er geen of heel weinig stroom loopt. Zodra de regelaar gaat werken, gaat er stroom lopen en raak je alles kwijt door de spanningsval over de slechte soldeerverbinding.

Knoet dat is het precies geweest zodra aangesloten 6 volt door spannings verlies over verbinding. Raadsel opgelost.
