Onderwerp: 16 mm2 kabel verbinden aan 25 mm2 kabel

Ik moet een 16 mm2 kabel verbinden aan een 25 mm2 kabel. Ze hadden het met een 16 mm2 kabelverbinder gedaan, maar mij lukt het echt niet om de 25 in de 16 kabel verbinding te krijgen. Daarna moet ik ze persen met de perstang. Ik dacht misschien een 25 mm kabelverbinder en dan de 16 mm2 kabel iets verdikken met extra kabel er in persen. Maar t blijft geklooi.

wie heeft de oplossing?

Hieronder een foto van de gebruikte kabelverbinder, door de vorige monteur.]]


Het is van de ankerlier. De originele kabels die uit de ankerlier komen zijn 16 en de kabel vanaf de accu 25. Ik ga niet de ankerlier demonteren en open maken om te kijken of ik er 25 mm2 kabel in kan monteren. Deze verbinding werkte goed namelijk tot ik de kabel wegens werkzaamheden moest door knippen. Als ik dit had geweten had ik m natuurlijk in de 16 of in de 25 mm stuk doorgeknopt maar dat heb ik dus niet gedaan.

Wie heeft de oplossing?

Ongeveer 1/3 van de draadjes van de 25mm wegknippen, dan hou je 16mm2 over.

Dat kan, ik kan ook aan beiden een kabeloog klemmen en deze dan met een boutje en moertje aan elkaar vast zetten en er dan krimpkkous overheen doen.

Maar ik zoek de kwalitatief beste oplossing en ga liever niet klooien.

Aan iedere kabel een oog persen van dezelfde diameter en
vastzetten met een bout? Zomaar een idee.
Dus een 25mm kabeloog M8 en een 16mm kabeloog M8.

A

Een verloop krimpkous ( laten) maken..

Ron V schreef :
De opslossing van Rooie Dirk is een kwalitatief goede oplossing. Hoe dacht je dat een kousje wat verloopt sterker zou zijn?

Kun je ze niet in elkaar twijnen, dan solderen en een krimpkous er overheen?

jerry schreef :
Solderen is vaak geen goed idee in installatieland: het is lastig te controleren hoeveel soldeer je er op doet, en hoe ver die de kabel in trekt. Het creëert een harde massieve plek. Iets wat je precies probeert te vermijden door fijne kabel te gebruiken.

Wat wellicht beter is, maar ook klooien: De 25mm strippen over de dubbele lengte, dan vanaf halverwege 2/3 wegknippen. Dan hou je daar 8mm2 over en kan je mooi aanvullen met met je 16mm.
Maar het blijft gekloot als je niet je lier wilt openschroeven.

Hier ook een keer voor de 2x 8mm kabeloog oplossing gekozen en die met een bout verbonden. Je kunt dat doen in een vast punt vlak naast de lier.


Je hebt ze ook met kapje, imho wat netter en beter inspecteerbaar dan inpakken met krimpkous:

Of met een eigen bout voor ieder kabeloog, mocht je dat fijner vinden.

Met nette aanperste kabelogen die direct op elkaar zitten heb je een nette verbinding die mij inziens niet onder geklooi valt.

rooiedirk schreef : Hier is niks mis mee. Verbinder persen en een ruim stuk verlijmde krimpkous er omheen. Anders de oplossing die Philip noemt.

De zekering afstemmen op 16 mm² kabel.

Wellicht eenduidiger:

Iedere kabel zijn eigen aansluitpunt.

Kan, maar duurder en niet beter.

Ik heb geprobeerd een foto hier neer te zetten maar dat lukte niet op m’n telefoon.

Er zijn verbindings blokjes waar de kale kabel ingaat en die schroef je vast.

2 x uitgang voor 35mm2 of kleiner. Deze worden gebruikt voor accu kabels in auto’s met dikke muziek installaties. Iemand hier ervaring mee?

Daarom hier een link naar de website.

www.accukabels.shop/Distributi...vJbtGGQaAoR_EALw_wcB

De oplossing van Philip vind ik ook wel een goede met degene met t kapje erop.
Maar dan steekt een gedeelte van de kabelschoen er uit. Kan je natuurlijk krimpkous overheen doen maar ik heb liever dat de plus kabel echt helemaal onbereikbaar is want t komt in een stalen boot en eigenlijk tegen t staal aan. Daarnaast komt de ankerketting in de buurt dus dat is wel n dingetje.

Ja mijne was slechts een voorbeeldje he. Je zou ook een ANL, MIDI of MEGA zekering houder kunnen gebruiken waarbij je de zekering en 1 bout achterwege laat. Die dingen kosten weinig en de hele kabelschoen past er in:

Ron V schreef : Ik ben er geen van fan. Zonder adereindhuls, duw je de bundel aders uit elkaar. Met adereindhuls is het contactoppervlak weer matig (als het al past).

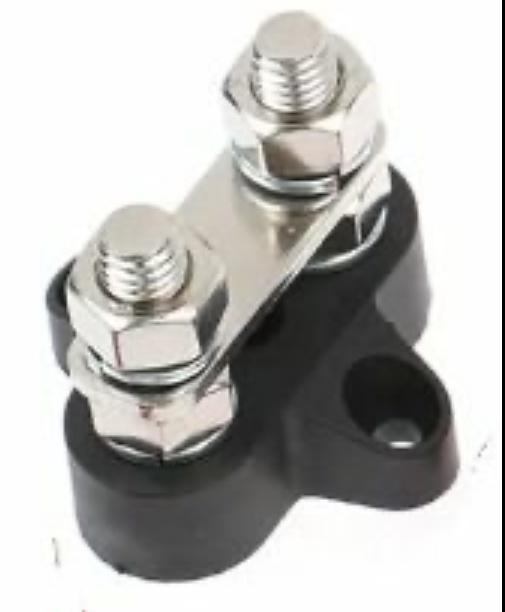

Gewoon twee passende kabelschoenen met zelfde gatmaat aanpersen en monteren op dit ding:



Circuit en zekering downgraden naar de kleinste diameter.

De rest is geklooi.

Ron V schreef :
Ja, ervaring mee met dit soort verbindingen.
Bijna in de fik gevlogen, geeft heel slechte verbindingen.

De oplossing van Rooie Dirk is het beste, want heeft de minste overgangsweerstand.
De rest van de oplossingen geeft extra weerstand.

Deze oplossing bedoel je? Die kan zo op tiktok als “DIY tweak”
Dat geeft rooiedirk zelf ook al aan eigenlijk:

rooiedirk schreef :

Nee, die van 1/3 wegknippen.

16mm² door verbinder gebruiken, alles wat van de 25mm² kabel niet in de 16mm² verbinder past wegknippen.

Ik ben persoon absoluut geen fan van wegknippen, alhoewel dat wel werkt. Dan moet de nood wel hoog zijn.

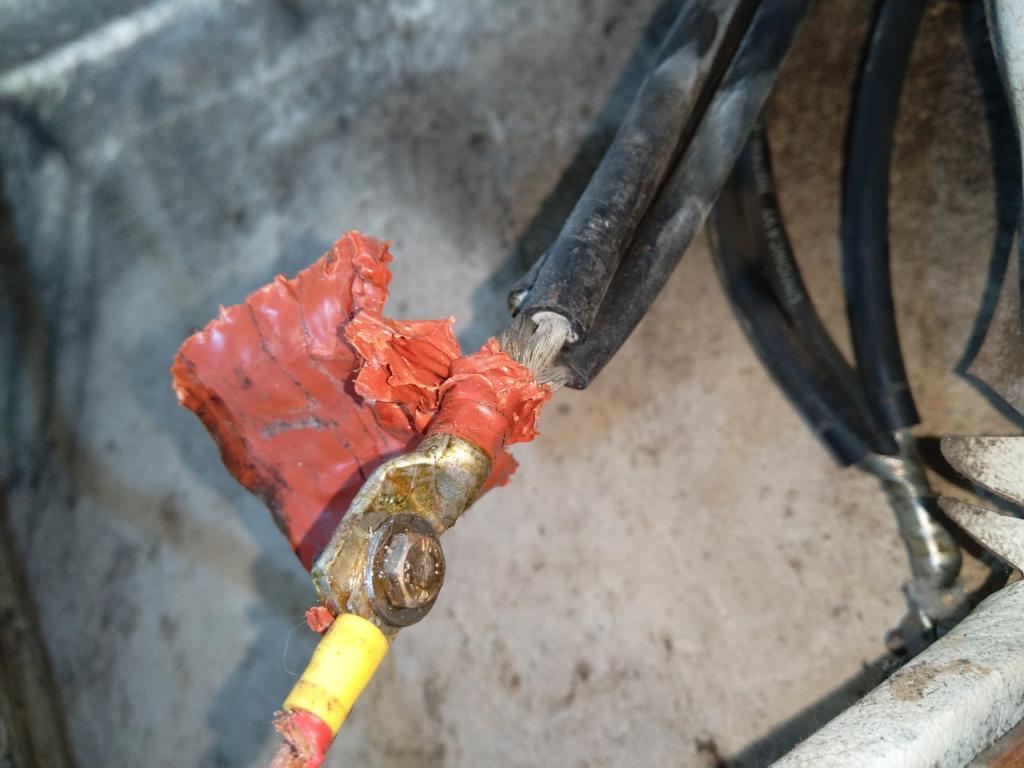

Ik heb van het voorjaar de ankerlier vervangen en zat met een soort gelijk probleem. iets war ik nóg meer allergisch voor ben is vahe verbindingen die in isolatie tape zitten in de ankerkluis.





3x 10mm2 gesoldeerd in 1 oog met bout aan 10mm2 geklooit in een 6mm2 AMP pers oog.

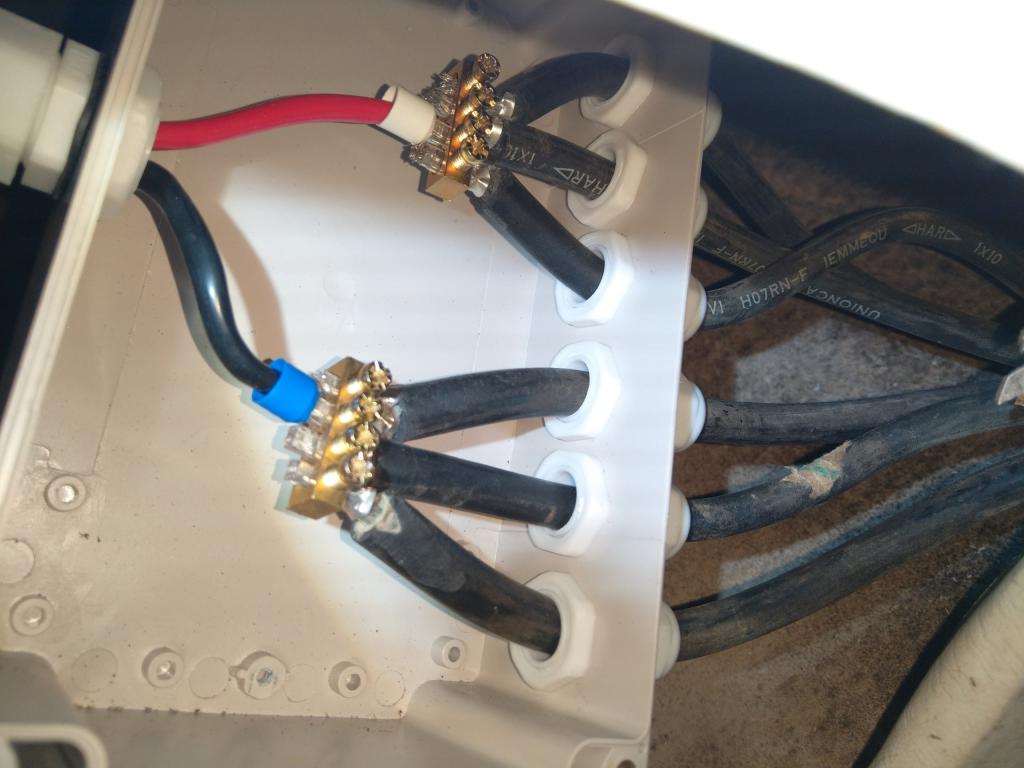

Om dit in enige mate netjes op te lossen heb ik maar voor deze oplossing gekozen. Dan zit het corrosievrij afgesloten en een deugdelijke verbinding. Dat het veel ruimte kost is duidelijk, maar slaat wel lekker.

mm.mmem.com.au/caacasr25-16

Krimpkousje eromheen, klaar.

Eclips schreef :
Nog mooier, voorwaarde is wel dat je je perstang volledig kan openvouwen om te kunnen persen.
Ik weet niet hoe het met TS zit, maar als je het door een klein luikje met een spiegel moet doen valt dat best tegen. Zeker als je dan op gevoel moet bepalen of de kabel wel diep in de bus zit tijdens het persen.

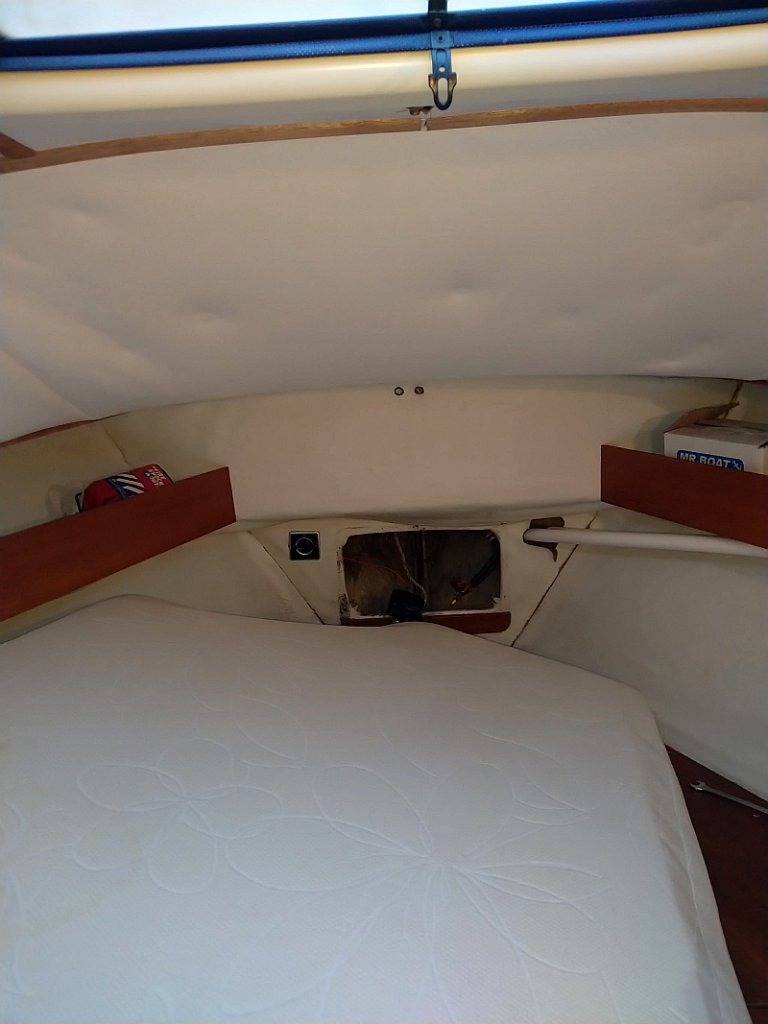

Zo'n luikje dus en dan nog omhoog werken met spiegel, eigenlijk buiten je macht.

Ik heb bussen 16-16 en 25-25 en het overwogen, maar kon er niet bij en dus geen betrouwbare verbinding garanderen. Ik kan me voorstellen dat ik en TS niet de einge zijn met dit soort uitdagingen.
