Onderwerp: Raymarine 5-wegconnector ?

Beste allen,

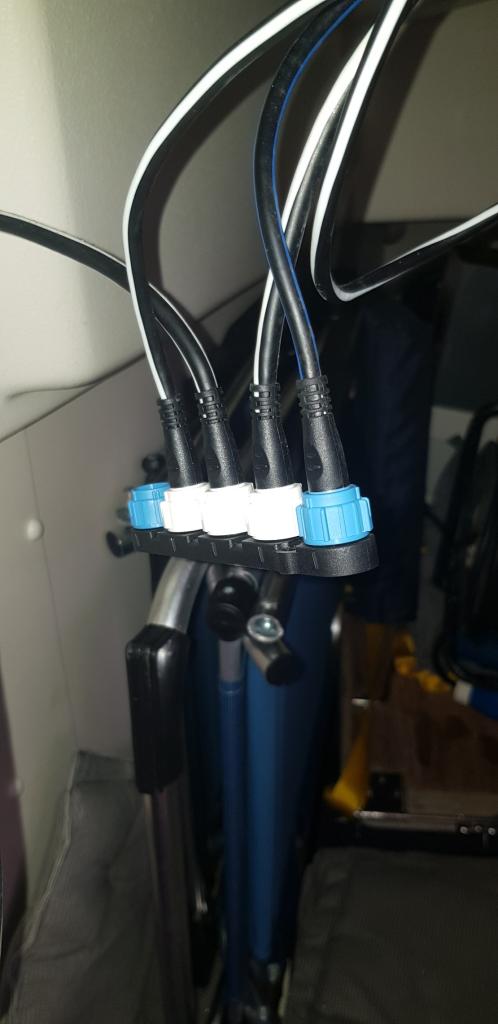

Omdat ik een AIS transponder/receiver wil installeren ben ik eens op zoek gegaan wat voor systeem er in mijn boot is aangebracht. Tijdens mijn zoektocht kwam ik deze connector tegen. Moet hier geen terminator op aangebracht worden? Kan ik hier een NMEA2000 Ais transponder/receiver op aansluiten?

Ja, hier ontbreekt een afsluitweerstand. De blauwe aansluitingen zijn van de backbone en die moet óf doorlopen (blauwe kabel), óf afgesloten worden (blauw dopje met afsluitweerstand).

Op de witte aansluitingen zit de apparatuur. Daar kan je dus een AIS transponder op aansluiten, maar deze zit al vol. Je zult dus de backbone moeten doortrekken naar een nieuwe T-aansluiting en daarop je transponder zetten. Op de T komt dan de afsluitweerstand.

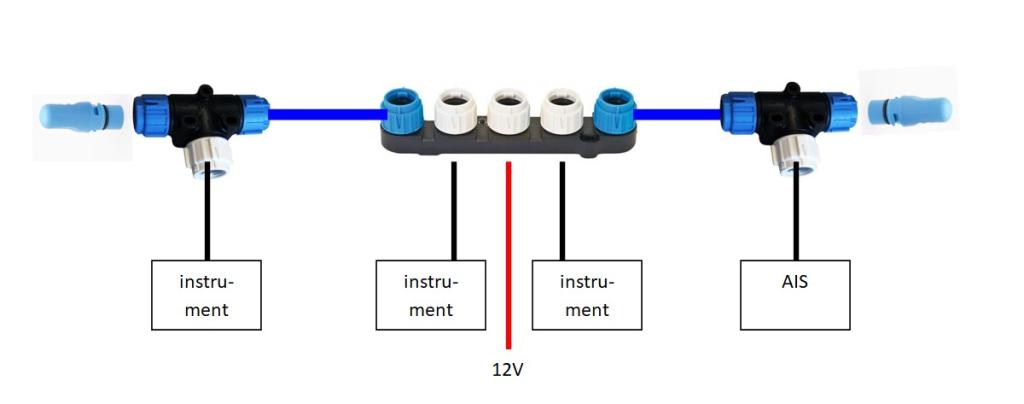

Zoiets dus:

Dankje ilVigno, nu heeft mijn AIStransponder een NMEA200 aansluiting; past daar de spurkabel van Raymarine dan op?
Groeten,
Frans

Daar heb je een NMEA2000 -> SeatalkNG spur-kabel voor nodig, bijvoorbeeld de A06075 van Raymarine

Zoals Jappe zegt, kwestie van een verloopje. SeatalkNG en NMEA2000 zijn precies hetzelfde, alleen de kabels en plugjes zien er anders uit. Let er op als je een verloopkabel koopt dat er aan de Devicenet-kant een male of een female plugje kan zitten. Even de juiste van de twee bestellen!

dankjewel voor het meedenken allebei
