Onderwerp: NMEA Interfacebox koppelen aan Furuno GP32

Big Time is uitgerust met prima werkende en altijd betrouwbare Furuno GP32. Hierop is met een 'totaalstekker' een Furuno30 Repeater aangesloten die in de garage is gemonteerd.

Nu is het mijn bedoeling om het NMEA-signaal (baudrate 4800) van de GP32 eerst naar een Multiplexer (Miniplex) te leiden zodat ik hier kan splitsen naar RD30 en NMEA-Interfacebox (beiden baudrate 4800) van Tacktick en/of de iAIS-box (baudrate 38400) die op zijn beurt draadloos is verbonden met de iPad.

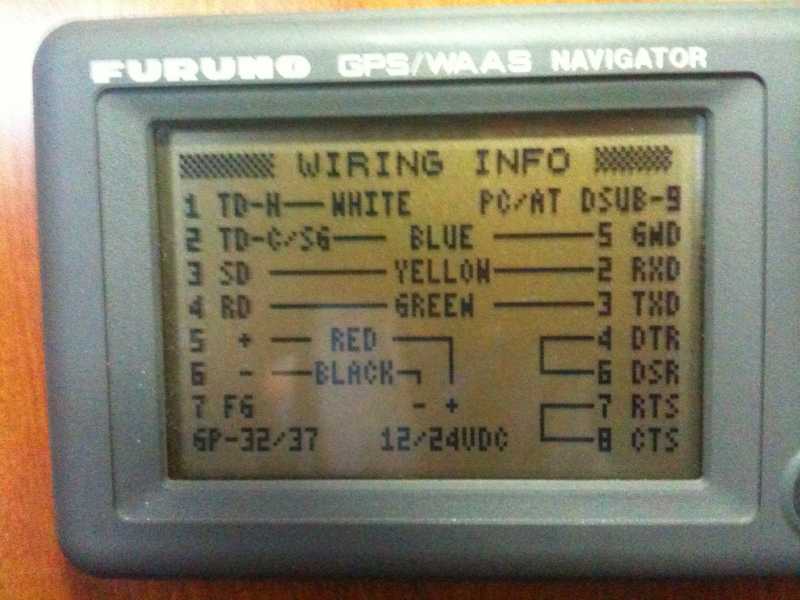

Waar ik echter nog steeds twijfels over heb zijn welk van de draadjes die van de GP32 komen ik hiervoor moet gebruiken. Op de foto het bedradingsschema zoals dat wordt getoond op de display. Mijn twijfel blijft echter bestaan. Iemand van jullie ervaring met het op de juiste wijze 'aftappen' van de NMEA data van de GP32?

volgens mij:
NMEA dataset 1 over de witte en blauwe draad, die verbind je met de overige apparatuur zoals plotter, multiplexer.
NMEA dataset 2 over de blauwe, gele en groene draadjes, die een seriele RS232 verbinding zijn naar je PC. Eventueel via een RS232-USB converter als je PC geen RS232 meer heeft.
Set 1 geeft dan de posistie en zo door
Via set 2 kan je de waypoints up-downloaden.

Bij mij werkt het zo:

Dank voor de reacties, hier kan ik komend weekend mee aan de slag!

Big Time schreef :
In de praktijk maakt het niet uit. De puriteinen zullen mekkeren, maar of je nu Blauw+wit neemt of Blauw+geel werkt alle twee.

Bij de "oude" multiplexers was de optocoupler van een ongevoelig type en moest je blauw + geel gebruiken (RS-232) vanwege de hogere spanning niveau's.

voor alle details van alle RS-soorten:
www.rs485.com/rs485spec.html

groet
t

Capolavoro schreef :
Die spanning niveau's spelen tegenwoordig vrijwel geen rol meer. De hardware slikt vaak al vanaf 0,5 volt o.i.d., dus het loopt allemaal niet zo'n vaart meer.
Maakt het leven voor ons, techneuten, ernstig makkelijker.

Nou, afgelopen weekend alle aansluitingen gemaakt tussen GP-32, miniplex, NMEA-interfacebox en iAIS maar helaas. Geen signaal op de Tacktick NMEA-interface box en op de iAIS die beiden via de uitgaande poorten zijn aangesloten op de Shipmodul miniplex.

Inmiddels een aantal zaken gecontroleerd / uitgesloten:
1 - miniplex ontvangt data want controlelampje licht elke 2 seconden even groen op;
2- Tacktick interfacebox maakt onderdeel uit van het netwerk dus data die hierop binnenkomt moet te zien zijn op het display (ik weet zeker dat het netwerk OK is want als ik de 12V-spanning van de interfacebox haal krijg ik op mijn displays de melding no power
3 - de wifiverbinding van de iAIS werkt naar behoren want op de iPad krijg ik keurig AIS signalen binnen

Wat kan ik in elk geval nog controleren?:
- de configuratie (en voeding) van de miniplex door deze aan te sluiten op laptop via de USB-poort;
- de miniplex tbv. test te 'omzeilen' door blauwe en witte draad van de GP-32 rechtstreeks te verbinden aan de NMEA-interfacebox;
- ...

Meer kan ik op dit moment niet bedenken. Iemand anders wellicht nog suggesties?

ik neem aan dat je data van de Tacktick eruit wil hebben (wind etc) maar dat je er ook data in wilt stoppen om te displayen op een Tacktick instrument (gps-data bijvoorbeeld)? Ik kan dat niet uit je eerste post opmaken....... daar schijf je eigenlijk alleen over data NAAR de tacktick toe (via de interface box, uit de mux).

Vraag: kan die interfacebox twee kanten op werken????

zo ja, dan is hij voor de mux zowel een Talker (met data uit het Tacktick systeem) als een Listener (naar data uit de mux, van andere zenders zoals de GPS).
En als die interfacebox dus Listener EN Talker tegelijk is moet hij minstens 3 (wellicht 4) draadjes naar de mux hebben, 2 aan een Listen-ingang, 2 aan een Talker uitgang.

groet
t

Heb je met MPX-config aangegeven welke ingang van de miniplex naar welke uitgang moet, en met de goede baudrate?

Stan

En de juiste datazinnen ingesteld op de GPS?

Daar ben ik weer. Opnieuw een kwesties uitgesloten maar nog steeds geen NMEA-data via de miniplex.

Ik heb een tijdelijke shortcut gemaakt door de Fururo-GP32 direct te verbinden (met de blauwe en witte draad) aan de Tacktick Interfacebox. Gevolg: nu krijg ik GPS-data binnen in mijn Tacktick-systeem (uitleesbaar op de displays).

Dus:
1 - NMEA-uit vanaf Furuno GP32 werkt goed
2 - NMEA-Interface + ontvangt data en zend deze naar het hele systeem

Verder valt op dat data-ledje op de miniplex flauw groen blijft oplichten ondanks dat data-in (ivm shortcut) is losgekoppeld. Dit blijkt signaal dat miniplex 12V voeding heeft. Licht pas fel groen op bij ontvangst NMEA-data.

Conclusie voorlopig:
Configuratie van de miniplex is toch niet goed of aansluiting. Nu ben ik econoom en bedrijfskundige maar heb toch getracht een aansluitschema van de Miniplex (zonder shortcut uiteraard) te maken. Zie bijlage. Doe ik wellicht iets toch iets fout met de draadjes?

@monreve: baudrate staat goed ingesteld (zie schema)

@capolavoro: uitgaande data uit Tacktick box aansluiten volgt binnenkort zodat ik ook de wind data (via de iAIS/Wifi) op de iPad kan ontvangen

Ik denk dat ingang 1 niet doorstuurt naar uitgang 1. Dit kan je configureren met mpx-config.

Stan

@monreve

Het probleem is dat ik al jaren uitsluitend met Apple producten werkt. Op de CD die wordt meegeleverd met de miniplex staan ook drivers + config programma voor de Mac maaarrr, die zijn niet meer up te date en onbruikbaar (dat meldde de support medewerker van shipmodul, leverancier mij).

Ik kan dus alleen maar gebruikmaken van het config programma met een windows machine en die heb ik dus niet.

Vrees dat ik nu op zoek moet naar een betaalde monteur/ technicus die het probleem kan tackelen.

Probeer het blauwe draadje vanaf de tacktick aan te sluiten op COM van de multiplexer. Ik kan geen gebruiksaanweizing van de tacktick op het net vinden, maar als het een single end aansluiting is dan zal het zo moeten werken. Zelf ben ik naar eindeloos pielen ment allerlei "doosjes" er toe over gegaan mijn "data" stroom met een mini computer te gaan regelen. www.ledato.de/shop_content.php...4&language=en#photos
Maar daar is wat kennes van linux en C programmeren voor nodig. Maar zeker wind info wordt via nmea op vele manieren verzonden en dus net door alle instrumenten begrepen.

Waarom blijven er toch hordes mensen vertrouwen houden in een stuk fruit waar een onbekende een hap uit heeft genomen??

Stan

Misschien heb je het al gecontroleerd, de draden van de furuno zijn geoolariseerd, dus + op + en - op -

Zelf ook aan het puzzelen geweest waarom mijn Clipper geen ontvangst had vanui mijn Shipmodul 2S en daar bleek dat de draden omgedraaid moesten orden :/

Succes, Gregor

Na wat rond snuffelen op I-net komt mij de vraag op waarom zo ingewikkeld ?
Wat ik begrijp heb heeft de interface van Tacktick 2 ingangen en 1 uitgang.
www.tspeer.com/temp/NMEAconnections.PNG
Je kan dan de Furuno rechtstreeks aansluiten op de tacktick en vervolgens de uitgang van de tacktick aansluiten op de ingang van je iAis. De ingang van de iAis is namelijk 4800 baud. Je kunt deze uitgang van de tacktick ook splitsen en naar de RD30 sturen. Er kunnen meerdere listerners op 1 talker aangesloten worden.

Als alles ordentelijke nmea verzend moet dat werken. Als er echter geen checksum mee gestuurd wordt zal de iAis het niet doorgeven.

Verder merk ik op dat op jou tekening nmea out 1 een baud heeft van 4800 en 2 van 38400. In de gebruiksaanwijzing van de miniplex - s staat dit andersom. Probeer dus de tacktick op poort 2 aan te sluiten. Als je tenminste de miniplex wilt blijven gebruiken. Zoals ik hierboven geschreven heb zou je die niet nodig moeten hebben.

Wat vreemd is wel dat je iAis in de configuratie die je op de tekening hebt aangegeven geen data doorgeeft. Dit zou die dus wel moeten doen. Het kan dus zijn dat er iets met checksum's niet goed zit.

Omdat de dames vandaag andere verplichtingen hadden kon ik weer verder aan de slag met het aansluiten en configureren van de miniplex. En, ik ben eindelijk flink opgeschoten.

Ik heb, mede obv. de suggesties van 3noreen waarvoor dank, de GP-32 met wit en blauwe draad rechtstreeks aangesloten op de Tacktick NMEA-interfacebox. Daar krijg ik nu propere data uit de GPS op binnen.

Vervolgens verbinding gemaakt tussen de NMEA-out van de Tacktick interfacebox en de 1a/1B in-poort op de miniplex. Nu licht het datalampje helder groen op, er komt dus bruikbare data uitsluitend binnen. Als het led-lampje op de miniplex slechts zwak knippert is dit een teken dat er 12V-voeiding aanwezig is.

Daarna de geleende Windows-7 laptop aangesloten via USB en de driver software via CD-ROM geïnstalleerd (best lastig als je al 8 jaar met Macs' werkt ). Config.exe programma gestart en nogmaals routing goed ingesteld en baurates gecontroleerd. Ik krijg nu ook datastrings op het computerscherm in beeld (beginnend met $PS, zie foto 1).

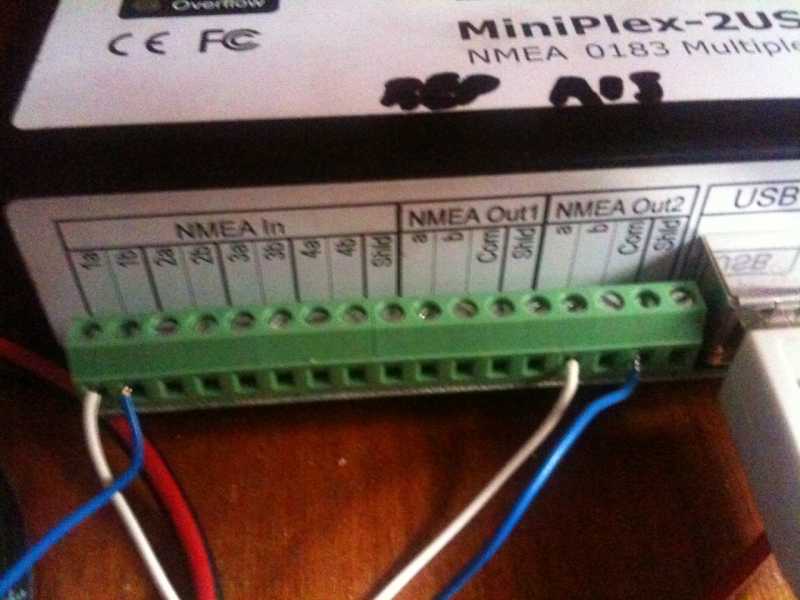

Tot zover gaat het nu dus goed. Blijft wel overeind dat ik (nog) geen data binnenkrijg op de iAIS (baudrate 38400). Mogelijk zijn de draden hier naartoe toch niet goed aangesloten op de miniplex (zie foto 2). Wie heeft een bruikbare suggestie?

Ik heb nu overigens 1 listener (out) poort over, die ga ik gebruiken om de marifoon op aan te sluiten, moet ik wel weer even checken welke uitgangen van de miniplex (A, B, Com of Shd) ik daarvoor moet gebruiken.

Probeer eens met de blauwe draad vd iais op out2b ipv com. Dan zou het moeten werken als ik kijk naar de documentatie.

Stan

Dus zo:

Aansluitingen IAIS Multiplex

ROOD - STROOM + (12v)
o ZWART - STROOM – (0v)
o ORANJE - NMEA Uit +
o BRUIN - NMEA Uit –
o GEEL - NMEA In + -> out 2a
o GROEN - NMEA In – -> out 2b

Stan

Uit de iAIS snelstart gids van Didital Yacht haal ik op blz 5.

Om de “multiplex” mogelijkheid van de iAIS te gebruiken, als bijvoorbeeld de iAIS andere NMEA gegevens waarneemt (op 4800 baud) kunnen deze worden samengevoegd met zijn eigen AIS gegevens tot één set NMEA gegevens met een snelheid van 38.400 baud. Deze NMEA Input dient dan wel via de iAIS te lopen. Gewoonlijk worden de NMEA 0183 output van een GPS, Instrument Systemen of Flux Gate Kompas verbonden met de iAIS NMEA input. Zo lang de gegevens echte NMEA gegevens zijn (moeten een checksum hebben) met snelheid 4800 baud, zal de iAIS deze data op correcte manier multiplexen en zullen die gegevens op alle drie iAIS outputs verschijnen; NMEA 0183, USB en Wireless(draadloos)

De snelheid waarmee de iAIS nmea data moet krijgen is dus 4800 baud, niet 38400 en er moet een checksum zijn.
Heb je met het uitlezen van de data via de windows computer kunnen zien of er een checksum aanwezig was. Dan staat er achteraan de regel *XX waarbij XX een getal is.

Waarschijnlijk heb je de verkeerde foto ge-upload. Niet die van het windows scherm.

Dat zou betekenen dat de miniplex er werkeloos tussen staat, die kan er dan tussen uit.

Hmm, er is inderdaad is mis gegaan met het uploaden van de 2e foto. Bijgaand de goede van het computerscherm. Inmiddels (dus nadat ik deze foto nam) ook de talker ID op '--' gezet.

Het vreemde is dat de meningen uiteen lopen over de benodigde baudrate (4800 of 38400) voor de iAIS en de te gebruiken NMEA-uitgagen + en - of + en com.

Maar goed, misschien levert reactie op de foto van het scherm nog nieuwe inzichten.

Op z'n kop zie ik denk ik een RMC string met checksum, de rest is onleesbaar, mogelijk moet je ipv een foto even een screen dump maken.

screendump: CTRL + PrintSCN vervolgens paint openen en plakken,opslaan en uploaden.
