Onderwerp: Wie heeft ervaringen met NASA ais chip upgrade

Ik las in de inkoopactie NASA dat er een chipupgrade beschikbaar is die alle ais sentences uitleest... Heeft iemand daar ervaring mee? In de documentatie las ik ook dat hierdoor de doorgifte van gps signaal vervalt om zo de CPU te ontlasten... Dat zou wel jammer zijn. Het is de vraag of het een opweegt tegen het ander.
Ik heb de ais engine2 liggen...

Dat ding is al zo'n twee jaar beschikbaar maar ze kwamen er alleen mee bij navraag. Ik heb hem zelf ook gemonteerd in mijn AIS Engine 2 en werkt voortreffelijk.Inderdaad meer targets en alle gegevens komen binnen. Montage is een fluitje van een cent.
Die andere chip was trouwens al eerder beschikbaar en te bestellen bij KATAS die solftware en hardware voor o.a. AIS ontwikkelt.
en ook de chips aan Nasa levert.( katas.co.uk/ heelaas momenteel offline)
De oude heb ik trouwens nog liggen dus als je belangstelling hebt
Ad

Hoi Ad,

werkt bij jou de GPS signaal doorgifte nog via de NMEA 38400 baud talker (naar de laptop)

Welke chip heb je liggen?
ik heb de engine 2 en overweeg om daar dus de upgrade chip voor te halen mits de functionaliteitmijn eerste vraag nog blijft werken...

Jazeker, ik heb de verbinding naar de laptop ook aangebracht maar ik gebruik hem zelden.
In feite werkt de geupgrade AIS ook als multiplexer want hij voegt het GPS signaal van 4800 Baud en de AIS info samen tot een output van 38400 Baud dat je dan via een SERIAL to USB converter op je laptop aansluit en tevens op de NMEA ingang van je plotter.

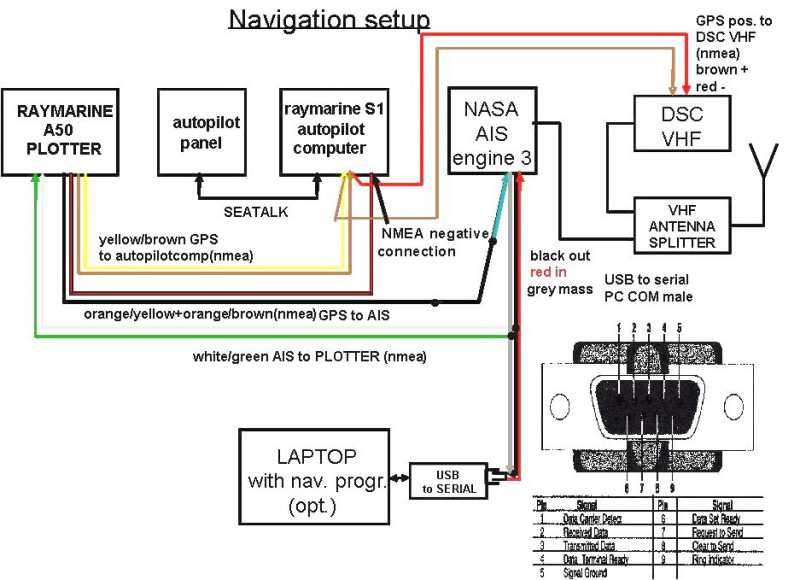

Hier kun je zien hoe e.e.a. bij mij is aangesloten compleet met de kleuren van de bedrading.
het was even uitzoeken maar het werkte meteen prima.
Die chip die ik heb liggen is de oude die oorspronkelijk in de Engine 2 zat. Daar staat op : PIC16 F88 I/P 0812KKR maar dat zegt niks want het gaat erom wat er in geprogrammeerd is.Dat ding staat trouwens ook op de Conrad site.
De reden tyrouwens dat nu ineens wel alles doorgestuurd kan worden is vooral dat die nieuwe processor een veel snellere is.
Ad

Ok doen dus...
Ik ga ook een nieuwe bestellen.

Maar eens een oud draadje afstoffen .. Er staat een mooi schema van Ad in.. Mijn vraag: ik wil de ais aansluiten op de wifi mux.. Daarvoor neem ik de zwarte en de blanke draad uit de kabel ( afgeknipt).
Ik wil op mijn iPad met isailor de gps binnenhalen via het ais signaal.
Vraag: moet ik gps dan aan de blauwedraad koppelen aan de mux ( rs 232 Tx) of aan nmea plus ( werkt niet volgens mij omdat nmea beide draadjes nodig heeft) of is datallemaal niet nodig omdat de mux alles al multiplext en in 1 pakket aanbiedt via wifi?
Ga ik eindelijk mij ais in bedrijf stellen.

Als ik het goed begrijp voegt de nasa engine het gps signaal samen met de ais zinnen. Dus als je de engine aansluit op de multiplexer/wifi dan heb je het ais- en gps signaal.

Wil je jouw vordering laten weten, ik wil de nasa dit jaar ook aansluiten via de multiplexer. En of je dan de nasa hebt aangesloten via de nmea poort of de rs 232 poort?

Ik heb eerder gelezen dat de multiplex functie met die chipupgrade zou zijn vervallen en dan werkt het zo wie zo niet meer... Maar weet dat nog niet zeker.
Ik zet de ais nu als nmea talker op de mux..
Ik houd je op de hoogte..

Stel je vraag eens aan Nasa.
Wel in het Engels uiteraard en met de officiele benamingen.
In het algemeen krijg je een prima antwoord al kan dat even duren.
Ik neem aan dat je de manual van Nasa (www.nasamarine.com/images/file/AIS%20Engine.pdf) wel hebt?
Wannt daar staat het eigenlijk ook wel in.
Hier nog twee documentjes die er over gaan:


Ad

Maakt het nog uit hoe de nieuwe chip gemonteerd word, bij mij werkt het op dit moment (nog) niet maar mogelijk ligt dit aan de chip. Ik heb hem qua tekst/nummer die erop stond hetzelfde gemonteerd.

Maakt wel uit lijkt me.. Dat is bij de meeste chips zo.. Waar je naar moet kijken is aan welke kant de stip staat of een kuiltje ( hoe noem je dat) in het huis.. Die moet aan dezelfde kant zitten als bij het oorspronkelijke chipje.. Met de mux heb ik geen gps data meer aangesloten op deze gps.. Ik laat de mux dat samenvoegen... Met het rmc bericht op een aparte nmea in poort. Leek me simpelst.. Aansluiten op rs 232 of signaal op nmea uit gaf mij niet onmiddelijk een ander resultaat en heb het er weer afgehaald..
Werkt overigens perfect op de laptop en op isailor op telefoon en iPad .. Laatste versie met in app nmea uitbreiding.

d35 gebruiker schreef :
Mmmm, ik kan het me niet meer herinneren maar ik dacht dat die chip er maar op een manier in past. Maar zeker weet ik het niet meer.
Anders rest alleen weer een mailtje naar nasa.
Bij mij functioneerde het in ieder geval meteen prima ( en nog steeds).

ps.
Hij kan er inderdaad op twee manieren in.
Bij mijn oude chip zit er een kleine uitsparing , als je de opdruk leesbaar houd aan de linkerkant.
Dat is bij EPROMS altijd zo en staat dat tekentje ook op de printplaat Dat moet eigenlijk wel want de sticker kan er immers ook verkeerd op zitten.
Zie tekeningetje.
Op de foto kun je zien dat dat die uitsparinkjes normaliter ook op een printplaat staan getekend.Logisch eigenlijk want die dingen zijn imemrs symmetrisch.
Ad
