Onderwerp: Handleiding Autohelm gezocht

hoi iedereen,

ik ben opzoek naar een handleiding van de Autohelm AH800 kan iemand mij daaraan helpen?

en hoe kan ik de autohelm testen? hij zat bij een boot die ik gekocht heb, maar nu ben ik aan het uitzoeken hoe hij werkt enz.

groetjes tom

Dag Tom88,
Ik heb een Engelstalige en een Duitstalige versie van de "Autohelm 800 M" Modell 1987. Naast de installatieprocedure wordt ook het testen beschreven. Mocht je interesse hebben, laat mij dit dan even weten middels een PB. Ik stuur je dan wel even een kopie toe.

Ik heb exact dezelfde, handleiding staat gewoon op het net bij raymarine.

hier

heej caldonia en jouzers, bedankt voor jullie snelle reacties.
mooi dat hij op internet staat, ik heb mijn Autohelm al bekeken en die werkt nog perfect, ik ga hem nu proberen weer te bevestigen.

groetjes tom

Een aanvullende vraag op een oud topic.

Ik zoek het schema voor de AH800 (latere versie) met de ronde knoppen zoals te zien in de foto.

Mijn AH800 is er mee gestopt, eerst langdurig piepen, weekje later werkte hij weer. Daarna ondersteboven opgeborgen en nu geen enkele reactie meer. Stekker + kabel doorgemeten en die is goed er komt stroom binnen.

Ik hoop dat iemand ergens een stroomschema voor deze nieuwere versie weet te staan / heeft.

http://dbastatic.dk/pictures/pictures/b5/25/79d7-591a-4322-8e95-6b70ccb49d62.jpg?preset=large

En als iemand het schema heeft van zijn iets grotere broertje de Autohelm 1000 Micro, dan zou ik dat zeer waarderen.

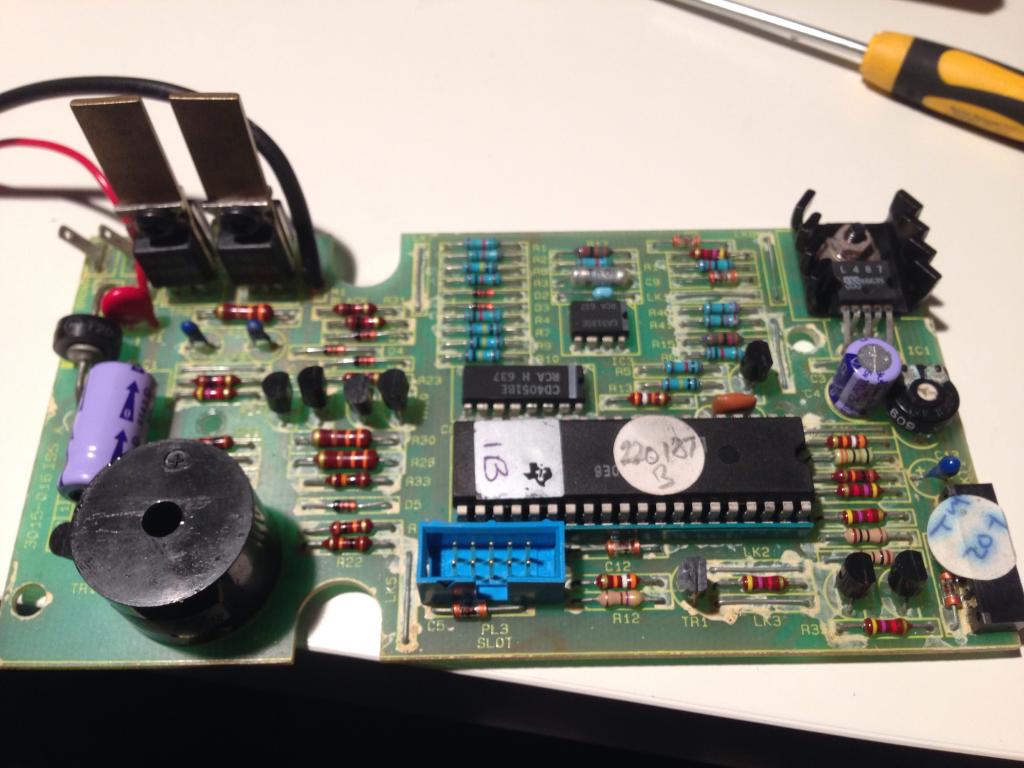

Schroef eerst maar open, en kijk wat je aantreft.... Water, weggerotte printsporen etc.

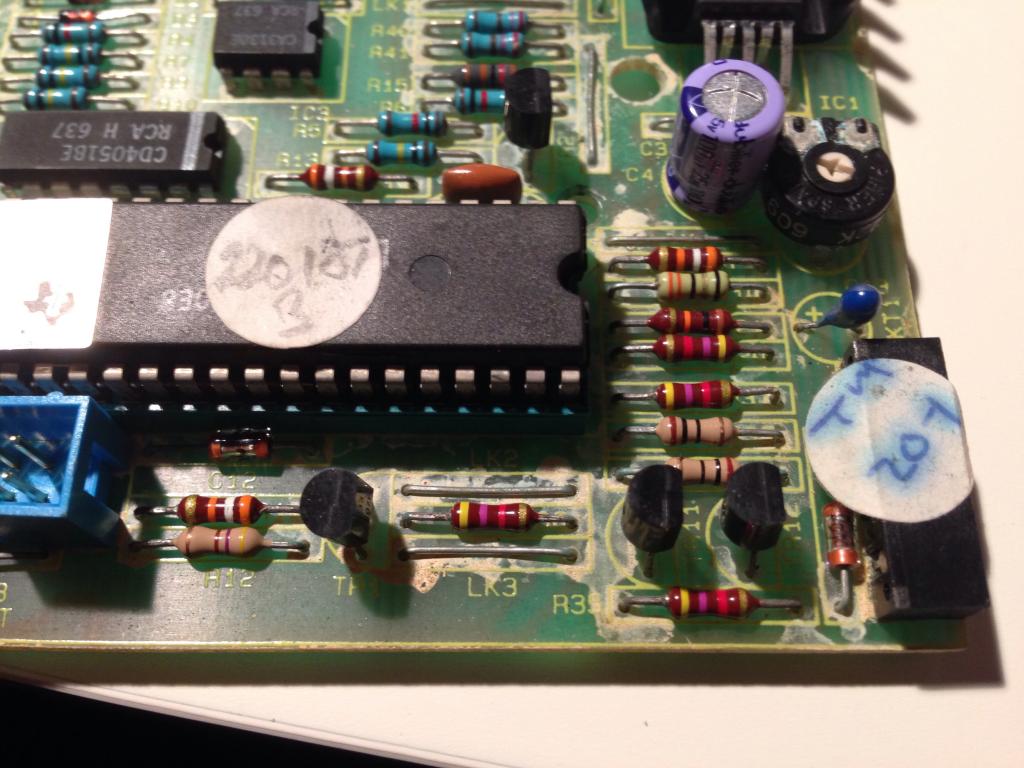

Het lijkt erop dat er kalkaanslag op de print zit.

Er is lijkt het vaker vocht in gekomen

Ik heb wat verbindingen doorgemeten en heb een paar weerstands loze componenten gevonden, stuk zou ik dan denken?

Nou, sommige componenten moeten juist weerstandsloos zijn...
Voorzichtig schoon borstelen met tandenborstel om te beginnen. Dan kijken of er printbaantjes zijn beschadigd.

Hmm, een baantje gevonden die stuk is door oxidatie.

Hoe dat het beste te fiksen?

voorzichtig een dun draadje solderen tussen twee soldeereilandjes van dat baantje zodat de onderbreking overbrugd wordt.

Draadje ertussen gezet en alles lijkt weer te werken.

Thnx voor de support!

Mooi!
