Onderwerp: Wie heeft de mooiste elektrische installatie?

Belerion II schreef :
Even een linkje is altijd handig:
www.bengshop.nl/items.php?shop=5&lang=nl&menu=198705
Ad

ilCigno schreef :
Je kunt er ook meerdere naast elkaar aanklikken en zo zelfs een complete naam maken.
Wordt wel wat duurder.
En, er hoort gewoon aan de binnenkant van je paneel een papiertje te zitten met een vereenvoudigd schema . Vastgeplakt of , beter, in een plastic omhulsel.Kun je dan mooi ook de nummers bij zetten.
Ad

Daar heb je ook labels voor. Kijk maar eens op de site van Weidmuller. Keuze zat.
Als je installatie complexer wordt, dan is het handig om dit uit te tekenen. Dat is makkelijker leesbaar. Maar ieder zijn meug...

EDIT: O jee, voordat ik op m'n donder krijg van Yellow Boat...
Link: Site Weidmuller

Groet,
Rob

@ad, het is misschien wel handig om het schema in je kast te hebben zolang je er maar voor zorgt dat het ook op een droge plek elders voorhandig is.

ik heb indertijd een schakelkast van een asfalt installatie opnieuw opgebouwd, niet alleen hoor, waar de hele automatische besturing in zat, plus de relais en beveiliging van 50 electromotoren. de drie mappen met tekeningen zaten ook in de kast die door kortsluiting uitfikte, helemaal
ben ik snachts naar alfeld an die leine gereden om de originele tekeningen op te halen, daar wordt je niet blij van

Hadden ze toen nog geen FAXEN en welk decennium hebben we het dan in godsnaam over

Evaluationcopy schreef :
ff rekenen, 1978, toen waren de installaties ook nog een "klein" beetje groter, tekeningen versturen met een telex wil niet. ik geloof dat we 2 km nieuwe draad hebben getrokken bovendien hadden ze daar ook de relais en nog wat electronica voor me klaar liggen.
bussie was aardig vol in ieder geval.

Evaluationcopy schreef : Zat ook in die kast denk ik...

Nog tot de 80ers werden vaak Telexen gebruikt als het snel moest waar nu een fax staat
Maar er waren al wel van die dingen met een rol die draaide waaar je dan een foto of ook tekst mee kon scannen.
Kon je altijd in de krant goed zien als ze zo aan een foto kwamen.
Bij mij op mijn werk kwam de eerste echte "moderne" fax dacht ik ergens in 1985-1987.in dezelfde tid als de Pc's op alle kantoren verschenen.
Goh, toen had je ook nog stencils i.p.v. copieëer apparaten!'Wie kent die nog??
Ad

Sorry , ik verzonk even in de oude herinneringen....

Dat is nu leuk.
de tekeningen van de Dehler zijn in MS-VISIO gemaakt.
De weidmuller codering heb ik voor de kabels en aders gebruikt.
De aders zijn nistels of draad busjes op geknepen.
De rijgklemmen (stapel klemmen 4 mm2 en voeding klemmen 6 mm2) zijn van Weidmuller.

Ha, grappig. ben ik niet de enige...

E-Plan zou mijn voorkeur hebben. Hier heb ik echter niet meer de beschikking over.
De klemmen die ik gebruik zijn een mengelmoes van merken (Weidmuller Phoenix, etc.). Het is maar net waar ik tegenaan loop. En uiteraard wel adereindhulsjes en AMP's gebruiken. En met de juiste tangen aanknijpen.

A0 en A1 tekeningen faxen schiet niet op. In die tijd jaren 70-80 tekende men nog op een good old tekentafel. Niks geen CAD-programma's.

Maar volgens mij dwalen we enigzins af van de topic...

Groet,
Rob

Wat mij betreft niet Rob, van mij mag iedereen laten zien hoe je van Spagetti ,
een accu met een soort van (goede)schimmel ,
de geheime ingredienten bij elkaar zoekt om tot een plaatje van een installatie te komen waardoor het water je in de mond loopt ...

Ed

Er is een mogelijkheid om een E-plan studenten versie aan te vragen.
Geldig 300 dagen.

er zijn toch ook van die freeware flow chart programmaatjes, daar kan je best goede schema's mee maken.

TinyCAD is een aardig simpel freeware CAD-programma.
Zie link: TinyCAD

Groet,
Rob

dehler schreef : Ze moeten tegenwoordig ook steeds sneller studeren hè!

Zo ziet het er bij mij uit, lekker ruim opgezet en "clean".
Alle bedrading is genummerd, achter moeten enkel nog wat van die grijze kabelkoker komen met van die aftak strips om het daar ook clean te maken.

Het leek me wel eens leuk om dit topic omhoog te schoppen.
Ik ben in de tussentijd namelijk al wat leuke dingen voor de elektra van de Bakdekker aan aanschaffen.

Zo wil ik namelijk de complete stuur unit met dashboard al voorbereiden voordat die de boot in gaat.
Dan hoef ik namelijk als ik zo ver ben de unit in de boot te schuiven en de kabels erin te klikken en klaar.

Voor de elektra gebruik ik Phoenix Contacts hardware.

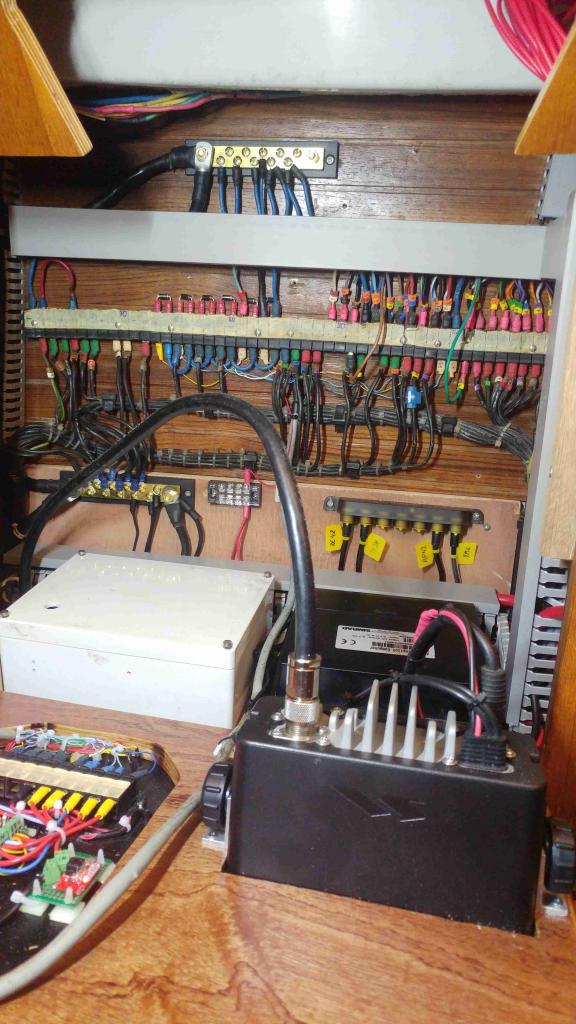

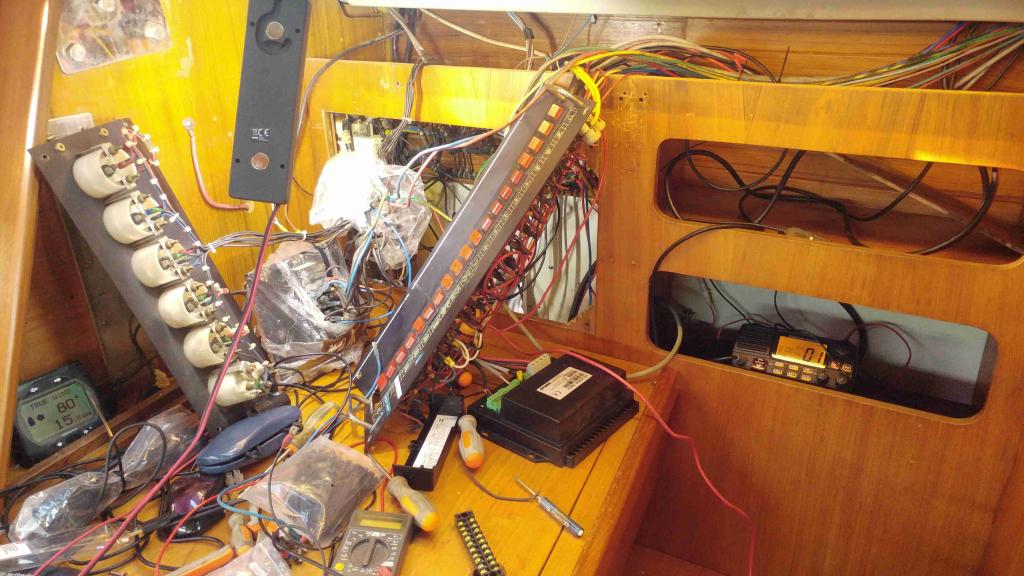

Deze winter druk bezig geweest met de spaghetti die in de loop van de jaren, bij de vorige eigenaren ontstaan was. Zo was het.

Zo is het nu. Bijna klaar.

Stuk overzichtelijker. Waar zijn die diodes voor?

Die zaten er al in en zijn voor lampcontrole. Als de lamp of led het doet staat er 0.7 volt over. Die wordt gemeten en stuurt een ledje op het paneel aan. Alleen jammer dat driekleur en ankerlicht een gemeenschappelijke nul hebben. Daar werkt het niet.

Gepost met de officiële Zeilersforum-app

Respect.

Durf er nog niet aan te beginnen.

Mooiste die ik heb gezien was bij de Nostress aan boord. Wat een plaatje!

Deze mag er ook wel zijn, toch?

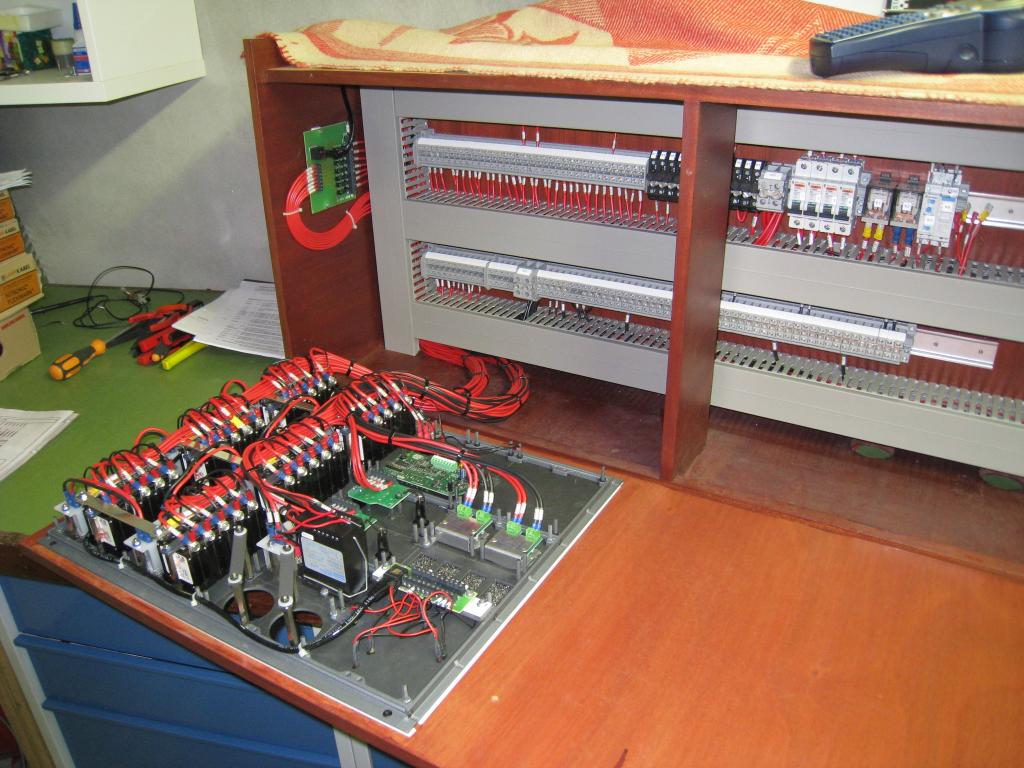

Aangelegd door mijn buurman Jaap, op basis van schema's (destijds) gemaakt door Bakker Jachtelektra. Hier staat de kast nog op de werkbank en inmiddels doet hij alweer enkele jaren dienst in de Zeehaen (en is het frontpaneel natuurlijk uitgebreid met de nodige apparatuur) maar ik kan er nog steeds met plezier naar kijken.

Bijna jaloers makend.......nou ja bijna? Zeg maar gerust: JALOERSMAKEND. Prachtig gewoon

Das gewoon bikkelharde draadjesporn.
