Onderwerp: Wie heeft de mooiste elektrische installatie?

Onder voorbehoud dat er niet al een Topic over gestart is.
Heb al even gezocht maar niet door elk draadje...

Ik ben erg benieuwd wie er trots is op zijn of haar elektrische installatie en dit wil showen?
Laat weten wat je eraan mooi vindt en of belangrijk!

Heel goed idee! Ik durf mijn installatie ( nog ) niet te tonen, want dat is een groot oud bord spaghetti, maar heb wel zin om het opnieuw te doen, dus ben reuze benieuwd naar alle voorbeelden!
frank

is onder constructie. Als het klaar is komen hier de foto's.

Ik ga morgen naar de boot voor wat aanpassingen aan de installatie en neem wel een paar foto's. Het ziet er door de jaren heen niet echt netjes meer uit, maar is wel opgebouwd vanuit mijn "professionele" achtergrond met dien overeenkomstige materialen. Zal dan ook wat schema's laten zien.

Groet,
Rob

Ik weet dat roozenboos een fraaie installatie heeft, misschien klusbaasje ook wel...

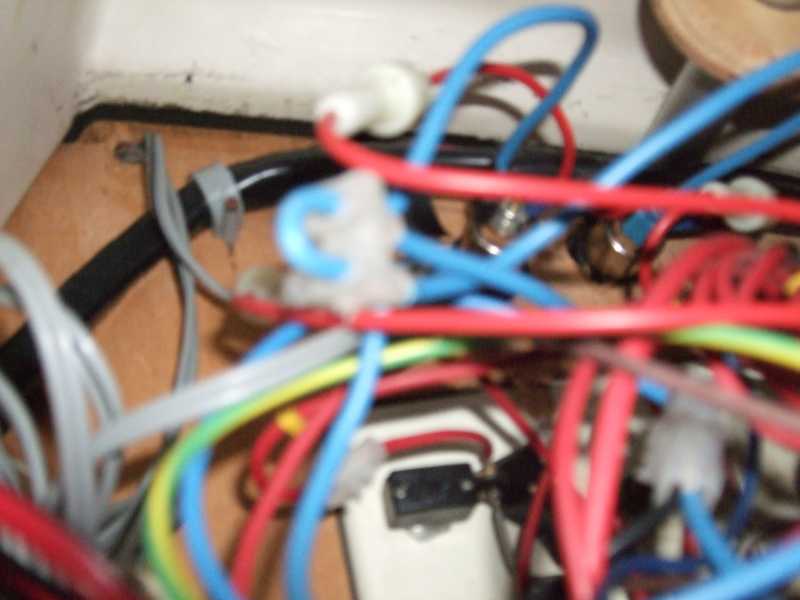

Als schrikvoorbeeld

maar aan de voorkant



En elk draadje is aan beide zijden keurig genummerd....

Anjo, daar heb je prachtige draad goten voor.
Is het gelijk een stuk netter.

www.rgb.be/ph/aemsagoulotrainu.jpg

En ook gewoon bij de Karwei te koop!

Mijn installatie niet zo netjes (nog) al wel veel eruit geknipt, gezekerd en opgebonden.
Fotootje volgt, want iemand moet de lelijkste hebben

Ik durf dat niet te tonen. Wil er wel wat aan doen eerst maar andere klussen. Maar ben wel benieuwd.

Beetje professionele scheepsinstallatie moet voldoen aan NEC 18 en NEN-IEC 60092.

www.nen.nl/web/Normen-ontwikke...enheden-te-water.htm

Hoop gepruts op boten en sja helaas ook op mijn schip, wel alles genummerd, goed gezekerd en goede componenten maar dikke spaghetti, kabelgootjes en draden geleiden maken het zoveel overzichtelijker.

Ik heb dus nog een schone taak maar ben benieuwd naar wat er hier voorbij gaat komen.

Belerion II schreef :
Rob, ik ben erg benieuwd hoe het op jouw bootje eruit ziet onder het paneel. Ik moet de mijne nog vervangen. Voorlopig heb ik 2 projecten aan boord lopen dus dat zal pas van de zomer gaan worden.

Hier alvast een voorproefje van hoe het was zoals ik het in 2007 heb gerefit. In het bouwjaar van onze Contessa 32, 1972, vond men het nodig om massief koperdraad te gebruiken. Een soort VD-draad. Dit is op bootjes uit den boze! Alles weggeknipt en opnieuw aangelegd.

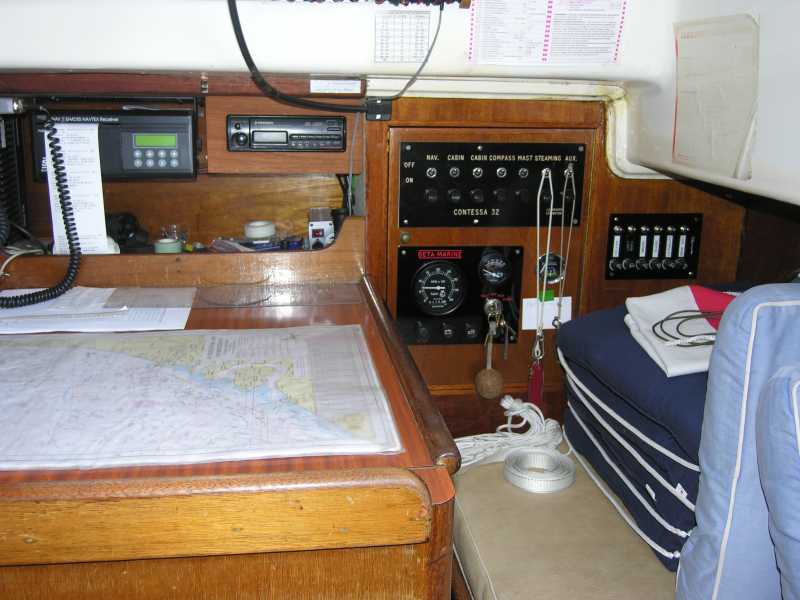

De eerste foto is van de kaartentafel met rechts de twee paneeltjes en het motorpaneel en voltmeter voor de service accu's.



Het linker schakelpaneel is aan de voorzijde origineel, uit 1972(!).
Aan de achterzijde heb ik hem echter opnieuw bedraad en genummerd. Het rechter paneeltje is er later bijgeplaatst.

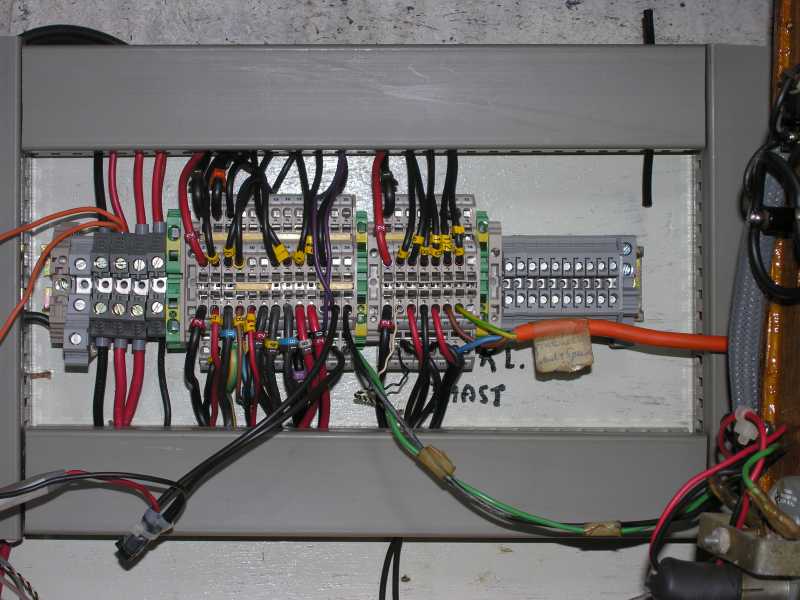

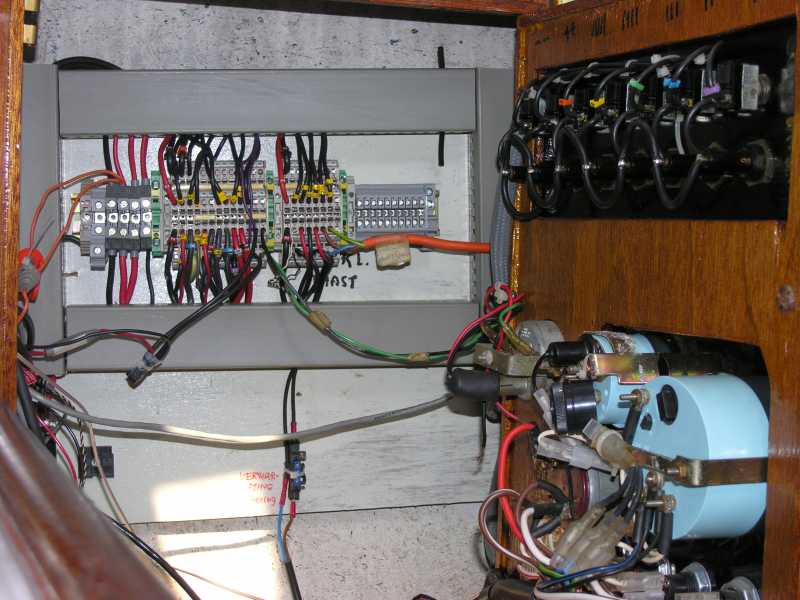

De tweede en derde foto toont de binnenzijde. Er lopen hier en daar nog wat onwelriekende draden met kroonsteentjes (brrr!). Maar verder heeft het al behoorlijk vorm gekregen.

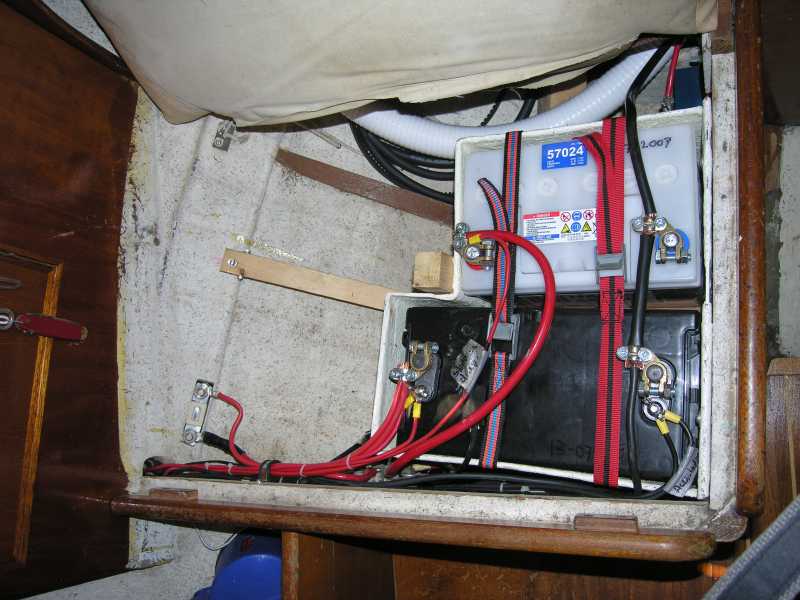

De vierde foto toont de start accu en één van de twee service accu's. Nog lekker rommelig. Nogmaals, dit was in 2007...



Er valt nog veel meer te vertellen en te zien. O.a de verbinding naar de mast voor de verlichting en windgever en VHF-antennes. De nieuwe bekabeling door het schip heen. En niet te vergeten de huidige electronica en hoe ik dat aan elkaar heb geknoopt. Maar da's voor later. Schema's volgen nog.

Groet,
Rob

hey Anjo, ik dacht even dat je je avondeten had gefotografeerd
Maar je hebt de bedrading zelf overnieuw getrokken?

@ Rob, ik ben heel nieuwschierig naar foto's, overwegingen en schema's van je refit!

Dat ziet er netjes uit jaap! Was het al zo of heb je het in orde gemaakt?

Goed topic zeg! Ben nog vollop aan het denken hoe ik het hebben wil dus is de inspiratie uit dit topic zeer welkom.
Een mooie aanvulling zou nog zijn wat je de volgende keer anders zou doen.

Een paar jaar geleden heb ik een vriend geholpen en het grootste deel van de bedrading vervangen. Wat ik niet meer zou doen is elke draad zo'n 40cm surplus geven. 10cm is zat.
Verder hebben we alle draadjes voorzien van een labeltje uit de Dymo en hebben gekozen voor de aluminium variant. Die is na 2 jaar al zo goed als onleesbaar geworden door corrosie. Volgende keer neem ik lekker plastic onder een krimpkousje.

Wat ik weer ga doen is het maken van groepen per schakelaar. Dan kan je gebruikers makkelijker bijprikken of verplaatsen.

Onder het motto "beter goed gejat dan slecht bedacht" wacht ik de ontwikkelingen in dit draadje met spanning af

De theorie van deze materie is niet mijn sterkste kant, maar aanleg, onderhoud en uitbreiding is bij mij nog steeds ontaard in een soort van spagettie. Het heeft altijd wel gewerkt maar verdiende bepaald geen schoonheidsprijs.

Ik hoop hier nog een boel van te leren dus kom maar op met de schemas en plaatjes

Wat labelen betreft: daar zijn speciale clipjes voor, ik geloof dat 3M ze maakt. Maar elk elektrotechnisch bedrijf heeft die dingen liggen.

Kijk bv eens op de site van bakker yacht electro, daar staan hele mooie voorbeelden op, ook over het voorwerk (schema's, zekeringlijsten etc)

Stan

Belerion II schreef :
Netjes gedaan Rob!
Ging dat nog makkelijk die nieuwe bedrading door de boot trekken ?

@ Edlonnee, nee mijn spaghetti is nog bijna helemaal origineel uit 75 dus

Enige wat ik erbij gezet heb zijn twee (gezekerde) contacten van die auto-aansteker aansluitingen.
Hierop zitten mn losse dingen , GPS/Laptop/etc

Nergens corrosie, dus ik laat t mooi zo

Sorry...


Ga het er nu uitslopen!

Misschien dat ik binnenkort een foto toon?

groet
Johan

edlonnee schreef : Ik heb het grondig moeten 'restaureren'. Hoewel de boot van 2000 is, was het een puinhoop

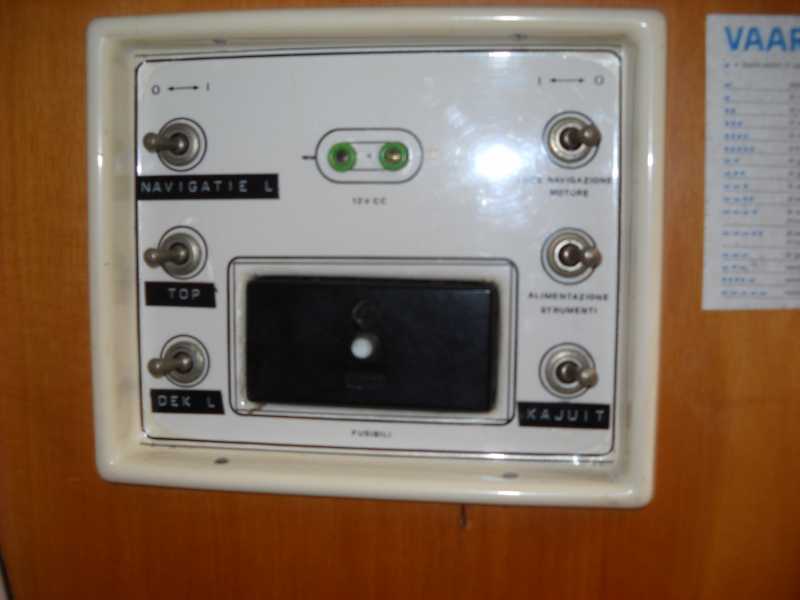

Het hele paneel vernieuwd. Er zat o.a. een autoradio in die daar natuurlijk helemaal niet thuis hoort.
De ruimte is te klein voor die mooie kabelgoten helaas.
Het lichtpaneeltje was een winterprojectje.
