Onderwerp: Permanente installatie dieptemeter

Beste allemaal,
Via de MP een pracht van een Eagle dieptemeter aangeschaft, van het type Fishmark 160. Echt een leuk ding. Er zit een transducer (zender/opnemer)bij van het type HS-WSDX. Volgens de manual KAN JE BIJ SOMMIGE schepen deze transducer permanent aan de binnenzijde van je schip monteren. Vind ik een mooi idee.
Heeft iemand daar ervaring mee? Wat is een goeie plek en waarmee zet ik het stuk vernuft vast aan de huid?
De manual heeft het ook over een aparte instructie "the enclosed transducer installation manual", maar die kan ik echt nergens op www vinden. Mocht u hem wel hebben, graag een bericht.
De schuit in kwestie is een Dufour 29, polyester S-spant met vaste (forse) kiel.
Mijn dank is onvoorstelbaar,
Groet, Martin

www.google.nl/url?sa=t&rct=j&q...vm=bv.41248874,d.d2k

Goede proost,

Dank, maar deze had ik al! En er staat geen trnsduces installation manual bij....Helaas.

Hoewel het in principe wel zou moeten kunnen, ik weet niet...
Volgens mij kan zo'n ding toch beter in het water onder de boot bevestigd zijn...
of zit ik er helemaal naast en maakt het totaal niet uit?
Ik had eigenlijk dezelfde vraag als de TS, ik wil op mijn Flytour ook een simpel fishfindertje installeren. Ik zou blij zijn als dit ook kan, want ik wil zo in de loop van de zomer nog eens zo'n ding aanschaffen en dan monteren zonder dat de boot uit het water moet.., nu van het voorjaar nog even een te grote uitgave.
Moet zo'n ding achter de kiel komen of het liefst vlak naast de kiel? In ieder geval op een plek waar de romp niet boven water komt als je bijv heel hard en schuin gaat..
Of gewoon binnenin monteren op een plek ergens voor de kiel?

Volgens het manual kun je die transducer binnen op het polyester plaatsen.
Zoeke een geschikte plek vòòr de kielaanhechting, zoveel mogelijk naar het midden van je boot. Haal verf etc. weg van de plek waar je de transducer wil plaatsen. De transducer moet luchtdicht met kit geplaatst worden op het polyester.

Beste Faran,
prachtige ondertiteling, maar dit terzijde! Welke kit had je in gedachten? Is sikaflex goed? Had ergens gezien dat men het ding in epoxy had gegoten, maar dan is van enige demontage later geen sprake meer....
Dank, Martin

Sikaflex is goed.

Dank je wel, gaan we doen!

Succes gewenst, Martin!

Meld even terug als alles werkt (over een tijdje)

Zal ik zeker doen,het kan nog ff duren!
Groetjes, Martin

Kijk, zo geniet ik ook nog effe mee van dit draadje. Ik kan gewoon naderhand terwijl het seizoen al in volle gang is nog een eventuele dieptemeter installeren...

Dat bedoelde ik ook, plaatsing vòòr de kielaanhechting dus.
Wel ff checken of je op de huid zelf zit.

En checken dat je hem niet boven je kiel vast loopt te maken...
Het liefst iets naast de lengte kielbalk van je schip, de lengte kielbalk is meestal best dik ...

Het is echt belangrijk dat er geen luchtbellen opgesloten tussen de romp en transducer. Je kan trouwens ook een PVC buis met een kap erop, gat in de eindkap voor de transducer en dan de buis, aansluitend met de romp vullen met minerale olie of glycerol en daar de transducer in hangen. Dan gaat er zo weinig mogelijk energie verloren en het is gegarandeerd luchtbellen vrij.

ik gebruik daarvoor goedkope siliconekit van de action (krijg je altijd weer los)maar het maakt niet zoveel uit zolang er maar geen bellen onder zitten
je kan een beetje kit in een zakje doen en die tussen de huid en de gever houden om een werkend plekje te vinden(geen luchtbellen!)
probeer hem ook zo recht mogelijk naar beneden te richten

groeten
Frank

En eerst gewoon met een flink stuk kauwgom vast plakken en kijken of de plek goed bevalt. Niet te ver uit het midden, anders varieert de diepte zo op verschillende boeg.

Ik heb de methode van happybuccaneer met succes toegepast.

Het verlijmen van de koker had ik niet zo heel netjes gedaan. Ik moest "iets" hebben. Dus heb ik een PVC regenpijp gepakt, schuin afgezaagd, en met sikaflex op zijn plek gelijmd. Dit heeft tenminste 5 jaar gehouden, daarna heb ik mijn scheepje ingeruild.

Wel er goed voor gezorgd dat de kist waar dit in zat, verder leeg was.

Het werkt trouwens schijnbaar niet voor stalen schepen.

niet elke plek is geschikt om een transducer te plaatsen. probeer eerst uit of de plek goed is.
vul een (dun) plastic zakje met water en doe daar de transducer in, en zoek een plek waar de aanwijzing goed is. markeer de gevonden plek en zet daar de pvc pijp met sikflex vast. als de kit is uigehard, vullen met water en als de aanwijzig goed is, de pijp niet lekt, dan water eruit en vullen met olie. elke olie is goed. succes!

Nou , elke olie zou ik niet willen zeggen.
Ik zou in ieder geval geen minerale (smeer)olie nemen maar een willekeurige plantaardige olie. Minerale olie zou de transducerafdichtingen kunnen aantasten.
Vroeger werd altijd zogen. Castor olie aanbevolen en dat is gewoon wonderolie ofwel ricinusolie (nl.wikipedia.org/wiki/Wonderolie) .
Tegenwoordig zie je ook vaak dat plantaardige olie wordt aanbevolen.
Ad

als je het goed wilt doen, doe je het volgende:

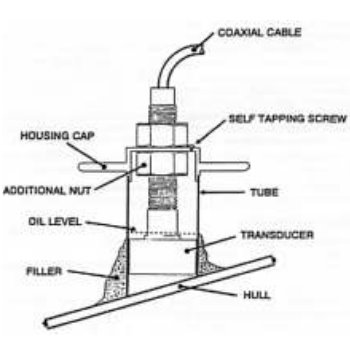

lamineer voor de kiel in het midden (op de knik) een pvc buisje met de binnen diameter van de gever direct op de romp (lekdicht).
een schroefdeksel met een gaatje (waar het draadeind van de gever doorheen gaat) is noodzakelijk, vul het buisje af met olie (motorolie is prima) en doop daar de gever in en fixeer de gever mbv de schroefdeksel.

werking gegarandeerd.

George

ik heb ook een pvc buisje . Lekt nog wel een klein beetje, als na een paar weken er geen uitlezing meer is giet ik er een beetje water met een paar druppels dreft in. gaat prima.

Bij de bouwmarkt een stuk PVC-afvoerpijp, eindpijp met schroefdraad, gekocht, iets van 14-15 cm diameter.
De onderzijde van de pijp pas gemaakt aan de binnenzijde van de rompvorm en vast gekit met Sikaflex.
Voor driekwart volgegoten met gedestilleerd water (geeft tenminste geen rotzooi, mocht het gaan lekken) en de deksel met transducer er handvast opgeschroefd. Daarna pas de transducer moer aangedraaid zodat de kabel niet tordeerde. Dit zit zo nu al een jaar of vijf. Werkt altijd, nooit water hoeven bijgieten...

De volgende keer dat ik weer a/b ben, zal ik eens een foto maken van het geheel en hier plaatsen.

Groet,
Rob

Je kunt hier een handleiding vinden van de methode met het buisje. Ander merk maar zelfde principe.

Zorg wel dat er niets tegen het buisje aan kan rollen of schuiven. Die olie is echt bende in je bilge

allemaal leuk een buisje,maar past de gever daar wel in
die van mijn fishfinder(spiegelmontage) is niet rond,of is de buis zo groot dat hij er wel in past
en maak je dan ook de gever vast of klem je hem er maar een beetje in?
groeten
Frank

De gever van mijn fishfinder zit vast zonder buisje (en echt loeivast, ik denk met epoxy gedaan door de vorige eigenaar).
