Onderwerp: Repeater advansea wil niet praten met plotter

Ik heb binnen in de boot een Advasea plotter t56 en wil deze aansluiten op een repeater advansea T50. Ik heb alles netjes aangesloten maar toch willen die twee niet met elkaar praten via NMEA. De handleiding is heel erg beknopt wat betreft de verbindingen via NMEA 0183.

daarom heb ik enkele bijkomende vragen

1) klopt het dat de moederplotter de outputpoort 1 gebruikt en de repeater de input poort 1? Maw plotter NMEA 1 out en repeater NMEA 1 in? Er is ook een vakje bij de plottermenu waar ik 'out' kan aanduiden. Wil dit dan zeggen dat de plotter data 'uit ' zendt. Bij de repeater moet ik dat dan niet aanduiden.
(Bij de AIS zal dat wellicht hetzelfde zijn maar dan met poort 2 (AIS NMEA 2 out en plotter NMEA2 IN)

2) ik moet ook de snelheid van de verbinding kiezen. Ik neem aan dat deze beide gelijk moeten zijn en hoe hoger hoe beter?

3) tenslotte moet ik uit een heleboel afkortingen/data kiezen welke de twee met elkaar moeten delen maar ik geraak er niet uit wat wat wil zeggen.

Blijkbaar wordt er wel data doorgestuurd want dat kan ik aflezen bij het info knopje maar wordt dit niet omgezet in een kaart met gegevens.

de repeater stond eerst in simulatie mode maar die heb ik algezet.

Zijn er dingen die ik over het hoofd gezien heb? Heel erg bedankt voor jullie tips

De T59 heeft ook NMEA2000 wat electrisch en software gezien niet aan te sluiten is met NMEA0183. Er zitten ook twee aansluiting voor, de bovenste is de 0183 en de middelste is de NMEA2000 aansluiting. Misschien zit je daar verkeerd?

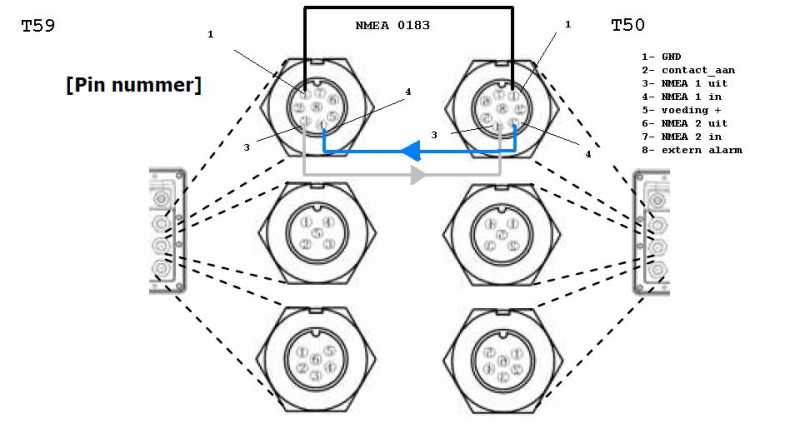

Misschien is dit schema handig om het e.a. te controleren


C:\fakepath\nmea connection.bmp

nog een keer, ging wat mis

De repeater heeft slechts één plug; hij moet dus alles van de plotter krijgen de repeater heeft geen antenne/ antenne-ingang. Ik vermoed dat het iets is met de (NMEA) instellingen maar daar ben ik dus geen kei in blijkbaar. Klopt mijn redenering ivm de in en uitgangen van de poorten?

happybuccaneer heeft al aangegeven hoe je het aan kan sluiten (je moet de 2 onderste connectors bij het T50 plaatje even wegdenken) Hoewel de blauw getekende draad niet nodig is als je de T50 zuiver als repeater gebruikt (de T50 hoeft alleen te ontvangen).

Ik wist overigens niet dat er ook een repeater versie van de T50 was, mijn T50 heeft wel een ingebouwde GPS en antenne aansluiting.

Je moet inderdaad de baudrates gelijk zetten, ik zou ze op 38400 zetten zeker als je AIS ontvangt. Welke poorten (als het maar NMEA 0183 is dus 1 of 2) je gebruikt maakt niet uit, zoals happybuccaneer getekend heeft is dit op beide poort 1.

Je zult zoals je zelf al aangeeft op de T56 moeten aangeven wat je wilt versturen. Dit hangt af van wat je hebt aangesloten, maar om te testen kan je alle NMEA berichten aanvinken bij poort 1.

Als je aangeeft wat je hebt aangesloten kan ik je wel vertellen wat je eventueel uit kunt zetten.

Voor de ontvangst op de T50 hoef je niets aan te vinken.

edit:

ik kijk net de minuscule handleiding nog eens door en kan eigenlijk niets vinden over het doorsturen van AIS data (!AIVDM berichten). Ik betwijfel sterk of hij dat wel doet.

hey

ik dacht datik het zoaangelsoten had (plotter pin 3 NMEA out verbonden met repeater pin 4 (blauw) NMEA IN: beide op poort 1. in het menu aangevinkt dat poort 1 gebruikt moet worden en ook al eens alle data aangevinkt. Ook alle drie de snelheden al eens geprobeerd
Ik krijg op de repeater wel een overzicht van de datatransmissie maar krijg deze niet als een kaart op het scherm. Zou ik ergens anders nog iets moeten aanvinken.
de T50 die ik heb , heb ik gekocht als een repeater maar ik denk (hoop) dat die op dezelfde manier werkt en vooral NMEA praat als een gewone T50... (zo verzekerde mij in elk geval de verkoper toch maar ja advansea bestaat in nederland ondertussen niet meer

Ik houd jullie op de hoogte; morgen alles nog eens opnieuw aansluiten, eventueel op poort 2

Ik denk dat er maar 1 type T50 is

Wat verwacht jij van de T50 als repeater?
Het enige wat er kan is het doorsturen van een aantal NMEA berichten zoals: Positie / koers / stuurautomaat data/ snelheid /diepte / wind e.d.

Waypoints worden helaas al niet uitgestuurd of ingelezen, laat staan kaart informatie.
Je zal voor beide een C-Map kaartje nodig hebben (of beurtelings gebruiken).

Tenzij er niet gedocumenteerde extra mogelijkheden zijn, zie ik het eigenlijk niet als een echte master - repeater installatie.

De T 50 is een display only waar de verkoper mij verzekerde dat deze met de T 56 kan praten. Er is een sleufje voor een kaartje maar deze repeater heeft geen antenne, wel een antenne ingang maar deze is niet actief. Ik kan in het menu aanduiden waar de repeater zijn gps signaal ontvangt en dat is via NMEA (dus de plotter?)
Nu was ik aan het denken; als de repeater wil praten moet er toch misschien het blauwe draadje aangesloten worden anders krijgt hij enkel data maar kan geen signaal sturen naar de plotter om data te 'vragen' ?
vanmiddag eens proberen; hopelijk resultaat
Heb ook een mailtje gestuurd naar Advansea UK

alvast erg bedankt voor het meedenken

andere tips uiteraard meer dan welkom

Ik ben benieuwd, de site is al niet meer geupdate sinds 2010...

Mochten de plotters onverwachte mogelijkheden hebben hoor ik het graag.
Maar mijn inschatting is dat het bij repeaten van GPS en eventuele aangesloten opties blijft. Wat dat betreft heeft de verkoper geen onwaarheden verteld, maar blijft mijn vraag: wat verwacht je ervan?

Beide apparaten zijn plotters, beide hebben een kaartje nodig.
Er is geen sprake van master slave.

Om de gegevens op kaart zichtbaar te krijgen zou je dus het kaartje over moeten zetten of een extra kaart er bij hebben.

Dan zou de volgende stelling kloppen? Ik plaats een kaart in de repeater en die gaat dan via de NMEA GPS gegevens van de plotter (want de repeater heeft zelf geen GPS antenne) de kaart gebruiken.
denken jullie dat de repeater op één of andere manier wel de gegevens kan tonen (snelheid, positie edm) maar dan niet op de kaart maar als gewone leesbare data?

Zoals de verkoper het uitlegde dacht ik dat de repeater gewoon de gegevens van de plooter kon tonen en dat ik op die repeater gewoon kon werken met de gegevens die hij van de plotter krijgt....

Avansea ken ik niet, maar als de "repeater"alleen NMEA slikt, kan je er vervoegelijk vanuit gaan dat ie niet de kaart weergeeft van de master.

Alleen de NMEA-data van de master wordt weergegeven. Afhankelijk van wat de master uitstuurd en de repeater kan weergeven. Maar dat staat vast wel in de handleiding.

Ben je duidelijk geweest naar de verkoper? Dat je ook de kaart wilde zien? Zo ja, dan ben je goed gen**id.

Groet,
Rob

padawan schreef : Natuurlijk, dat kan beide.

En zelfs ook op een soort kaart: er zit een wereldkaart in (zonder enige nautische info) zodat je wel ongeveer kan zien waar je zit. Verder kan je diverse data numeriek en soms zelfs als wijzerinstrument weergeven.

Verder kan je natuurlijk ook je c-map kaartje gewoon uitwisselen met de T56 als dat op dat moment handig is.

Wat is je setup, T56 buiten T50 binnen?

padawan schreef :
Ik weet niet of de verkoper in de buurt zit, maar een beetje verkoper laat een werkende setup zien, zoals aan de klant voorgesteld.

padawan schreef :
Ik denk dat je even terug moet naar VOOR wat de verkoper zei.
Verkopers zijn helaas maar al te vaak (en zeker in de watersportbranche) papegaaien.
Ze ratelen op wat ze in de wandelgangen gehoord te hebben zonder er zelf ook maar iets van te weten.
De koper (die er dan ook niet heel veel van weet) laat zich in de luren leggen en gaat over tot aankoop.

Ik zou dus even niet blindvaren op wat de verkoper vertelde en bijv. bij de fabrikant achterhalen wat wel of niet kan (of hier op het forum)

Ik dacht de T 58 binnen en de repeater buiten maar wellicht zal ik het moeten omkeren want ik wil op de T 56 ook de AIS overlay draaien.
Vreemd is wel dat de master steeds opent met een kaart (standaard wereldkaart) met een plotje van de huidige positie. de repeater toont altijd een kaartje van ergens in de buurt van Lorient. Ik dacht dat het eerst was omdat hij nog in simulatie mode stond maar dat verandert niet nadat ik die afzette.
Ik heb een mailtje gestuurd naar de verkoper en advansea Uk (die zijn blijkbaar nog wel actief) hopelijk weten die meer...


Weet er iemand hoe ik de data numeriek (leesbaar) kan tonen; die handleiding is zo sumier (

www.navimo.nl/index.php?option...erlands-r1-1&lang=nl

Je moet wel even de modelnummers consequent houden

NMEA 2000 (T56) en de resolutie (T56 480x640, T50 240x320) zijn het enige verschil tussen de 2. Als je hem buiten plaats heb je geen extra GPS antenne nodig. AIS moet je dus aansluiten op de de plotter waar je het wilt zien (of het signaal splitten en naar beide sturen).
Dus eigenlijk maakt het niet uit welke je waar zet, als je de juiste aansluitingen maar maakt.

instellen van data weergeven is beschreven in 3-7 Gauges (bij mij bladzij 32). Als je dat volgt moet het lukken.

Wat ook handig is dat je kan zien of er data binnen komt. Dat is bij je port instellingen 'data view' (paragraaf 4-9 Others, pagina 54)

De data komen bij de reater binnen; hij geeft een hele reeks letters en cijfertjes.

ik zal even wachten wat de mails zeggen. indien jullie nog dé tip hebben hoor ik het graag

padawan schreef :
Juist ja...
Verkoper....
dacht...

Zoals Henk al schreef, waarschijnlijk wel alle NMEA info, geen kaart info.

Ondertussen nog wat verder gaan graduinen in verschillende menu's en heb bij de repeater een data menu gevonden waar ik numeriek allerlei gegevens kan tonen (CTs, DTG, ...) Dat is al iets! Vreemd echter wel dat de gegevens van de plotter niet overeen komen met die van de repeater maar dat zal wellicht zijn omdat ik binnen in huis (weliswaar aan het raam) op een losse batterij bezig ben en dus niet beweeg (krijg ook geen gegevens van gps signaal maar op het kaartje is de positie wel juist). Er steekt ook nog geen kaartje in.
Het is een stap in de goede richting: plotter buiten met AIS en repeater binnen voor de belangrijkste gegevens die ik kan vergelijken/bewerken op/met de kaart
Zoals altijd lijkt het op papier zoveel makkelijker ...
