Onderwerp: Radarkabel

Ik ben bezig met een radar te installeren.
De kabel is voorzien van 2 dikke (25mm diameter) rj45 stekkers.
De vraag is: Hoe doe ik dat aan de mast ? Als de mast eraf gaat dan moet ik die kabel onderdeks toch kunnen losmaken.
De kabel met die dikke stekkers terug uit de mast trekken vind ik geen oplossing.

Inderdaad, gewoon doorknippen op de juiste plek.

wiack schreef : Er zijn dekdoorvoeren te koop waar kabels mèt stekkers eraan doorheen kunnen.
Scanstrut is een merk dat me te binnen schiet.
Bij het strijken van de mast maak je de stekker los bij het apparaat binnen en trek je hem door de doorvoer naar buiten. De waterdichte membraam in de doorvoer heeft normaal een gat van de goeie diameter, dat waterdicht wordt samengeperst door een ring. Is de kabel eruit, dan wordt die membraam vervangen door eentje zonder gat maar met dezelfde buitendiameter.
Ik kan me overigens weinig voorstellen bij een RJ45 stekker met een diameter van 25 mm. Ik vraag me ook af of er doorvoeren van die diameter zijn. Moet je even naar zoeken, misschien. gevonden:
www.seawink.nl/index.php?load=...dekdoorvoer%20DS30-P

--
stegman

Bedankt voor de link vd doorvoer. Is bruikbaar.
De radar is Garmin GRM 18. De rj45 stekkers zijn van normale afmetingen maar die zijn ingebouwd in een stekker met diameter 24mm .
Doorknippen ? Ja . Maar welke waterdichte stekkers moeten er dan aan ?

om te voorkomen dat ik straks met meters kabel aan me mast heb hangen, en ja als hijsmeester maak je dat mee, wil ik op het dek contrastekkers en stekkers ze zijn er in alle soorten en maten dus ook wel voor radar.

zoiets als hier

maar er zit toch ook een coaxkabeltje in? Ik weet niet of iemand dat al es door een gewone connector heeft geleid, maar dat lijkt me niet echt aan te bevelen.
Voor de signaal draadjes is het geen probleem.Wel even de stroom door de voedingsdradenin de gaten houden.

edit, hoewel ik er nu over nadenk, in een furuno dome gaat de coax ook gewoon door een molex connector,als ik het me goed herinner.

De ouderwetse 38mm zwanehals is prima geschikt voor dit soort toepassingen. Als de kabels erdoorheen zijn gevoerd aftapen met zelfvulcaniserende tape. De verbindingen benedendeks dicht bij de mast maken.

gr. Evert

De zwanehals is idd de beste oplossing.

De resterende verbindingen ook onderdeks plaatsen.

Verder opletten op de uitgangen in de mast. Deze ook goed afschermen voor doorschavielen. Na een lange oversteek plots geen/verstoord beeld=meestal een door gesleten coaxkabel.

Overigens is het beter de radardome achter op het schip te plaatsen.

gr. Pieter

n.b. met veel groen water aan dek ook de zwanenhals aftapen om inwatering te voor komen.

We gebruiken aan boord (zeevaart) deze stekkers van Amphenol voor netwerk verbindingen met zware lading kranen. De stekker zijn IP67 (waterdicht) met dekdoorvoer en niet te vergeten makkelijk aan te sluiten. Een 25mm kabel sluit je niet makkelijk aan op een RJ-45 stekkertje.





Op deze site vind je meer informatie over deze stekkers die ook een stuk goedkoper zijn dan soms pruts dingen die vind bij de watersport zaken.

nl.mouser.com/search/refine.as...m_campaign=883797046

Zeilzin schreef : Prima oplossing maar echt ouderwets is de opening dicht stoppen met klei. Klei spoel je er zo weer uit als het nodig is.

Dat doet groen water ook voor je.

roozeboos schreef : Moderne radars zijn digitaal en sturen hun signaal via onder andere via USB naar beneden. Oudere analoge radars hadden een afgeschermd snoer. Nu is het niet zo dat het 10 gigahertz (of wat het dan ook is) signaal naar beneden wordt getransporteerd maar slechts een video signaal van een paar honderd kilohertz. In HF termen is dat bijna DC. Hoewel er vaak coax werd toegepast werd ze feitelijk gebruikt als een afgeschermd snoer, dat om storingen op het analoge video signaal zo veel mogelijk te vermeiden. De "coax" zat meestal op normale pennen en niet op een speciale coax connector. Ook was de mantel maar aan een kant aangesloten om stromen door de mantel (aarde, accu min) te vermeiden. Een aparte min draad zorgde dan voor de voeding van de dome. Dat is dus totaal iets anders dan bijvoorbeeld de antennekabel van je marifoon.

Ik heb voor nood wel eens de "coax" van een radar met een kroonsteentje (excusez le mot) verbonden. Dat werkte prima.

Faran schreef : Nee hoor, probeer het maar eens. Je moet echt met een harde straal spuiten, met een tuinslang of zo.

happybuccaneer schreef :
Mooi en veilig systeem ben geen voorstander van de zwanehals dus dit lijkt me een ideale oplossing

Bedankt happybuccaneer , naar zoiets was ik op zoek.

Ben zelf niet zo zot van alle mogelijke dekstekkers. Lijken me kwetsbaar. Vroeg of laat zet je er een voet op...

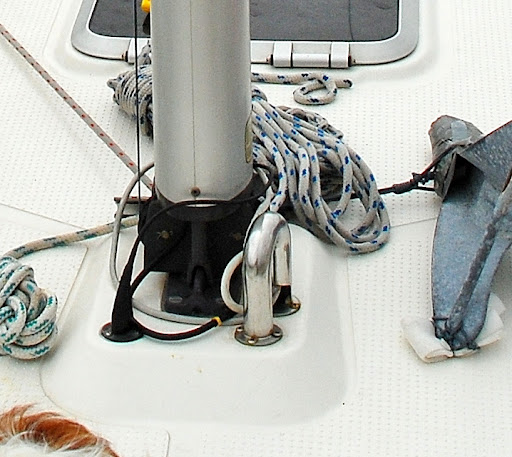

Wij hebben een doorlopende zwanenhals. Wat prutsen om alles er door te krijgen, maar geeft degelijke dekdoorvoer.
De marifoon heeft nog een aparte stekker. Dat moet ooit nog anders.

@ IIex
Heb je gelijk in, feiteleijk ben ik ook niet zo zot van stekkers, krijg je maar corrosie mee. Maar als je mast eraf gaat, hoe maak je dan de radarkabel los ?
