Onderwerp: Stekker oude en nieuwe ST2000 stuurautomaat

Stekker oude en nieuwe ST2000 stuurautomaat 25 juli 2013 07:48 #418417

  • Taipan
  • Taipan's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 109
Ik heb een vraagje mbt de ST2000. Op onze boot zit een aansluiting voor een "oude" ST2000. We willen een nieuwe gaan kopen. Is de aansluiting van de nieuwe hetzelfde?

Thanks



Hen3: afgesplitst uit Gezocht/gevraagd.
Laatst bewerkt: 25 juli 2013 08:08 door Hen3.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 25 juli 2013 09:56 #418453

  • WindVector
  • WindVector's Profielfoto
Heb hier beide handleidingen.

De oude ST2000 heeft een driepolige speciale connector (seatalk), de ST2000+ een 6 polige (seatalk + NMEA).

Voor zover ik heb begrepen is de nieuwe connector de volgende:
CONXALL - 3282-6PG-3XX
(let op: het plaatje op die website is 7 polig, maar dat plaatje is alleen maar "illustratief")

Weet er iemand nog een ander adres voor die connector?
Laatst bewerkt: 25 juli 2013 11:20 door WindVector.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 25 juli 2013 11:01 #418486

  • roelb
  • roelb's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1057
WindVector schreef :
Voor zover ik heb begrepen is de nieuwe connector de volgende:
CONXALL - 3282-6PG-3XX
(let op: het plaatje op die website is 7 polig, maar dat plaatje is alleen maar "illustratief")

Weet er iemand nog een ander adres voor die connector?

Volgens mij is dat /niet/ dezelfde connector.

Ik heb in 2007 zelf een ST2000+ gekocht, en toen ook een extra stekker besteld bij Conrad en die aan de oude Autohelm 1000 gemaakt.

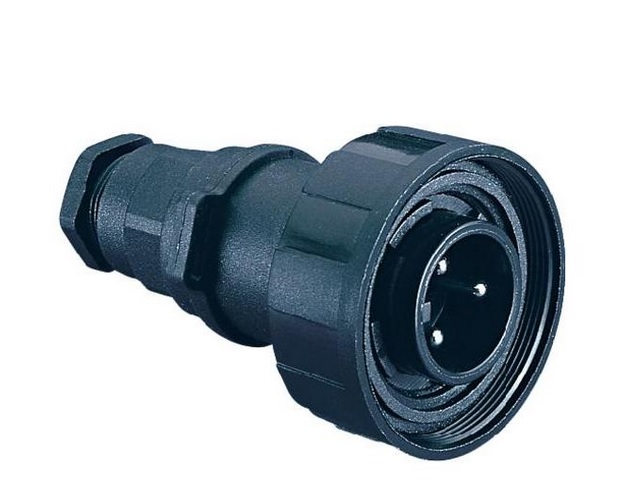

Dat was een ander type stekker. Bucanneer PX0739/P. Bij Conrad artikelnummer 740288.

Diameter van die connector (binnenkant schroefdraad) is 38,1mm. Bij de connector die jij aanhaalt is dat slechts 22mm.

Het kan natuurlijk wel zijn dat Raymarine van connector is gewisseld in de tussentijd.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 25 juli 2013 11:04 #418487

  • Hen3
  • Hen3's Profielfoto
  • Offline
  • Admin
  • Berichten: 12034
Op mijn ST2000+ zit ook de stekker die Roel aangeeft; tenminste, daar lijkt hij wel heel erg veel op. De wartel is duidelijk groter dan het huis, wat bij de Conxall niet zo is.




Voor een particulier is bestellen bij Conrad overigens wat eenvoudiger dan bij Farnell.
Hendri (Team Zeilersforum.nl)
Jeanneau Sun Light 30 'Eau Revoir'.
Laatst bewerkt: 25 juli 2013 11:06 door Hen3.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 25 juli 2013 11:09 #418488

  • roelb
  • roelb's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1057
Hen3 schreef :
Op mijn ST2000+ zit ook de stekker die Roel aangeeft; tenminste, daar lijkt hij wel heel erg veel op.

Door de ST2000+ zoals die in 2007 geleverd werd is het gegarandeerd dezelfde stekker. Zolang Raymarine dus niet is gewisseld (en dat lijkt me niet waarschijnlijk) is dit hem dus.
Voor een particulier is bestellen bij Conrad overigens wat eenvoudiger dan bij Farnell.

Ach, mocht er ooit iemand iets nodig hebben, laat maar weten hoor. Er komt regelmatig wat van Farnell binnen. Maar zolang Conrad het heeft voegt dat niet zoveel toe.

Farnell heeft hem ook wel trouwens: nl.farnell.com/bulgin/px0739-p...6-way-free/dp/314201

Prijs: EUR 12,86 ex = EUR 15.56. Bij conrad EUR 16.04. Jippie, 48 cent voordeel! Oke, als je verder niets nodig hebt dan bespaar je bij Farnell als zakelijke klant wel de verzendkosten. Bij Conrad moet je minimaal voor EUR 25 bestellen.
Laatst bewerkt: 25 juli 2013 11:12 door roelb.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 25 juli 2013 11:13 #418490

  • WindVector
  • WindVector's Profielfoto
roelb schreef :
WindVector schreef :
Voor zover ik heb begrepen is de nieuwe connector de volgende:
CONXALL - 3282-6PG-3XX
(let op: het plaatje op die website is 7 polig, maar dat plaatje is alleen maar "illustratief")

Weet er iemand nog een ander adres voor die connector?

Volgens mij is dat /niet/ dezelfde connector.

Ik heb in 2007 zelf een ST2000+ gekocht, en toen ook een extra stekker besteld bij Conrad en die aan de oude Autohelm 1000 gemaakt.

Dat was een ander type stekker. Bucanneer PX0739/P. Bij Conrad artikelnummer 740288.

Diameter van die connector (binnenkant schroefdraad) is 38,1mm. Bij de connector die jij aanhaalt is dat slechts 22mm.

Het kan natuurlijk wel zijn dat Raymarine van connector is gewisseld in de tussentijd.

Mooi, ik had de gegevens ook maar via een vage website. Jij hebt het geprobeerd. Zal de stekker die ik heb, voor de zekerheid eens opmeten om te zien of het toch niet veranderd is.
En dan dus bij Conrad bestellen.
Laatst bewerkt: 25 juli 2013 11:21 door WindVector.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 25 juli 2013 11:14 #418492

  • Hen3
  • Hen3's Profielfoto
  • Offline
  • Admin
  • Berichten: 12034
Hoeveel polig is hij eigenlijk? 6 polig?
Hendri (Team Zeilersforum.nl)
Jeanneau Sun Light 30 'Eau Revoir'.
Laatst bewerkt: 25 juli 2013 11:15 door Hen3.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 25 juli 2013 11:19 #418494

  • WindVector
  • WindVector's Profielfoto
Hen3 schreef :
Hoeveel polig is hij eigenlijk? 6 polig?

Klopt!
1= +12V
2= 0, en 0 voor Seatalk
3= NC
4= Seatalk data
5= NMEA-
6= NMEA+
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 25 juli 2013 14:03 #418542

  • roelb
  • roelb's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1057
WindVector schreef :
Mooi, ik had de gegevens ook maar via een vage website. Jij hebt het geprobeerd. Zal de stekker die ik heb, voor de zekerheid eens opmeten om te zien of het toch niet veranderd is.
En dan dus bij Conrad bestellen.

Net nog even voor je nagezocht, uit mijn originele orderbevestiging (26/9/2007):

020 1 2-3 werkdagen 740288 Stekker 6-polig 10,21 10,21

Hij is wel fors duurder geworden! 60% in 6 jaar, oef!
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 25 juli 2013 21:02 #418673

  • roelb
  • roelb's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1057
@Taipan: als je die connector wilt bestellen en niets anders nodig hebt, ik wil nog een speakertje bestellen (#311636) bij Conrad maar daarmee haal ik ook de EUR 25 niet (voor gratis verzending).

Dus als je dat wilt combineren, graag!
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 26 juli 2013 07:08 #418714

  • Taipan
  • Taipan's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 109
Dank jullie allemaal voor de uitgebreide en bruikbare informatie.

@roelb, de connector bestel ik pas aan het einde van het jaar. Natuurlijk is het geen probleem om ook het speakertje erbij te bestellen, dat kost 6.75 euro verzendkosten van mijn adres naar jou adres.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 26 juli 2013 07:20 #418715

  • roelb
  • roelb's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1057
Taipan schreef :
Dank jullie allemaal voor de uitgebreide en bruikbare informatie.

@roelb, de connector bestel ik pas aan het einde van het jaar. Natuurlijk is het geen probleem om ook het speakertje erbij te bestellen, dat kost 6.75 euro verzendkosten van mijn adres naar jou adres.

Ik had het andersom gedacht (connector kan met een postzegel van 50 cent) maar ik zie net dat Farnell die speaker ook heeft. Daar heb ik geen minimum orderbedrag en geen verzendkosten.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 31 juli 2013 13:40 #420322

  • WindVector
  • WindVector's Profielfoto
roelb schreef :
...

Dat was een ander type stekker. Bucanneer PX0739/P. Bij Conrad artikelnummer 740288.

Diameter van die connector (binnenkant schroefdraad) is 38,1mm. Bij de connector die jij aanhaalt is dat slechts 22mm.

Het kan natuurlijk wel zijn dat Raymarine van connector is gewisseld in de tussentijd.

Inmiddels nagemeten, is nog steeds 38.1 mm. Dus die bij conrad ga ik bestellen. Kijken of ik er nog wat nuttigs bij kan vinden.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 31 juli 2013 17:42 #420374

  • roelb
  • roelb's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1057
WindVector schreef :
Inmiddels nagemeten, is nog steeds 38.1 mm. Dus die bij conrad ga ik bestellen. Kijken of ik er nog wat nuttigs bij kan vinden.

Dat zal wel lukken toch? Vast nog wel iets op de permanente kluslijst dat spullen benodigd ;-) Maar ik heb de speaker inmiddels bij Farnell besteld en ook al binnen..
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 31 juli 2013 18:13 #420381

  • Agur
  • Agur's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 21
@windvector,
ik heb een ST2000 met een duitse handleiding, ik zoek een nederlandstalige voor het nieuwe model
heb jij die digitaal?
Herman
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 31 juli 2013 18:36 #420390

  • WindVector
  • WindVector's Profielfoto
Agur schreef :
@windvector,
ik heb een ST2000 met een duitse handleiding, ik zoek een nederlandstalige voor het nieuwe model
heb jij die digitaal?
Herman

Wel een Engelstalige digitaal.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 03 okt 2018 14:07 #984604

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 963
Ik ben op zoek naar zowel de stekker als contrastekker voor een ST2000+

Nu zie ik uit deze oude post wel info over de stekker. Ik heb Conrad gebeld en zij geven aan dat hun inkoop geen contrastekker heeft ingekocht en ze weten me ook niet te vertellen wat ik nodig zou hebben.

Iemand hier enig idee?

De stekker is:

roelb schreef :
[Bucanneer PX0739/P. Bij Conrad artikelnummer 740288.

Diameter van die connector (binnenkant schroefdraad) is 38,1mm.
Alleen ingelogde leden kunnen reageren.

Stekker oude en nieuwe ST2000 stuurautomaat 03 okt 2018 16:34 #984652

Zoek je echt een contrastekker of toch een cassisdeel? Zie onderstaand PDF voor verschillen en typenummers. Na ingave van merk en typenummer in Google, komt meestal wel een leverancier naar boven drijven.


Bijlage:

Bestandsnaam: Bulgin-PX0...t(1).pdf
Bestandsgrootte:3,418 KB
Laatst bewerkt: 03 okt 2018 16:35 door Meriggiare.
Alleen ingelogde leden kunnen reageren.

Re: Stekker oude en nieuwe ST2000 stuurautomaat 03 okt 2018 16:35 #984653

  • henkvd
  • henkvd's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2829
Farnell voor bestel nummer en uitvoering zie pdf

www.farnell.com/datasheets/204...028250542.1538584360
Alleen ingelogde leden kunnen reageren.

Stekker oude en nieuwe ST2000 stuurautomaat 10 okt 2018 19:21 #986764

  • zeehond
  • zeehond's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2239
zeilprutser heeft ze ook":

kijk maar
Alleen ingelogde leden kunnen reageren.

Stekker oude en nieuwe ST2000 stuurautomaat 10 okt 2018 19:29 #986770

Voldoet elke waterdichte voldoende zware combinatie niet?
Alleen ingelogde leden kunnen reageren.

Stekker oude en nieuwe ST2000 stuurautomaat 11 okt 2018 07:58 #986881

Uiteraard , dat is ook de reden dat Raymarien bij die helmstokautomaten geen stekker meelevert . Dan kan iedereen dat ding ook aansluiten op bijv. een bestaande of betere aansluiting met het juiste aantal pennen.
Ad
Alleen ingelogde leden kunnen reageren.

Stekker oude en nieuwe ST2000 stuurautomaat 11 okt 2018 08:40 #986901

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 963
Bedankt, ik heb ze inmiddels bij Farnell besteld. Snelle levering, ze waren de volgende dag binnen terwijl ik pas laat in de middag had besteld.
