Onderwerp: Autohelm ST50 GPS

Hallo zeilvrienden,
Ik heb via Marktplaats naast een log en een dieptemeter een Autohelm ST50 GPS met een Autohelm GPS antenne gekocht. Het adres van de afzender ben ik kwijt. De ST50 GPS heb ik aangesloten met Seatalk en die werkt OK. De GPS railing antenne is niet de 125 of 130 maar een eerder type. Het enige wat ik op de antenne kan vinden is naast het opschrift Autohelm GPS een artikelnummer Z260. De antenne heeft een kabel met 5 aansluitingen. De ST50 GPS heeft een 2 polige connector. Bij Raymarine kunnen ze niets over de ST50 GPS en de antenne vinden. Ook geen handleiding te vinden. Heeft iemand ervaring met dit systeem en weet hoe ik het systeem aan moet sluiten? Ben benieuwd naar de reacties. Groeten, Henk

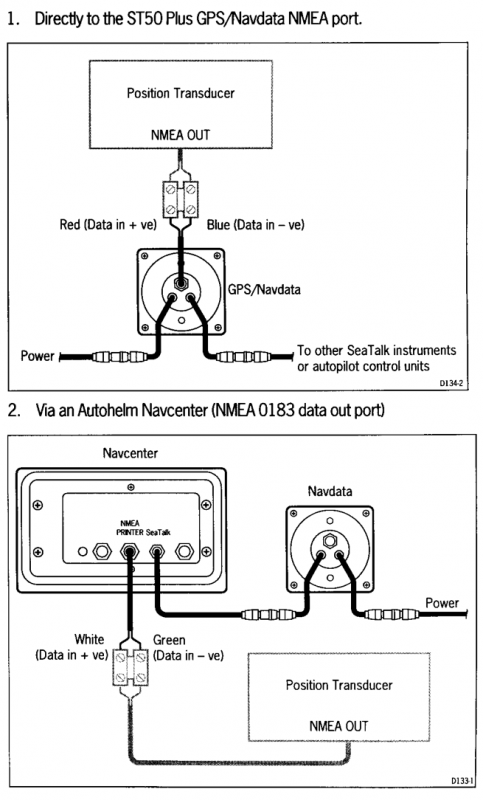

heb je hier wat aan?

www.olajedatos.com/documentos/..._plus_NavdataGPS.pdf

Kijk even over de eerste pagina heen

Wanneer die externe antenne bedoeld is om te koppelen aan de centrale gps unit dan moet daar een aparte stekker uitkomen.. Vergelijkbaar met de diepte meter.. De 2 kleine stekkers zijn de seatalk aansluitingen. Daarmee lus je de units aan elkaar door.

Ps: heb je geen mailcontact gehad met de verkoper??

Dit is van de ST50plus GPS en die had ik ook al gedownload. Ik heb inmiddels contact gehad met Raymarine USA en UK maar ook daar is het zoeken in het duister. Ik weet alleen nog de naam en het bankrekeningnummer van degene waar ik de GPS met antenne heb gekocht. Op mijn vraag naar de handleidingen van de ST50 GPS heeft hij toen ook ontkennend geantwoord. Maar de correspondentie en de plaats heb ik niet meer kunnen vinden. Ik ga het nog eens proberen. Misschien is hij wel te vinden via dit forum. Niet geschoten is altijd mis. Daat gaat ie dan. Ik zoek E. E. de Haan en ik kocht 4 januari 2013 een Autohelm ST50 GPS met railing antenne via Marktplaats.

Natuurlijk, maar dat ging alleen over de betaling en de verzending. Die correspondentie is gewist. Zoals gezegd zit er op de ST50 GPS een 2 polige connector en 2 Seatalk aansluitingen met surpressors. Aan de antenne zit een 5 polige kabel. Ik zal kijken of ik een paar foto's kan plaatsen om de zaak te verduidelijken. Weet iemand hoe dat moet? Via Flickr is ingewikkeld.

Gelukkig hebben we de foto's nog!

Is het mogelijk om de draadjes te volgen op de printplaat en daar de voeding en nmea draadjes uit te vogelen?

De optie om op basis van de kleuren van de draadjes de kabel te splitsen in voeding en data lijkt me haalbaar...
Rood (data) en blaauw (ground data)
verder een shield,
een + en een -. Die via de print afleiden... zou een optie kunnen zijn.
Die antenne vind je idd niet zomaar op internet.

Hallo zeilvrienden,
Ik heb informatie gekregen via Raymarine UK. Ze hebben me prima geholpen en de problemen opgelost. De GPS antenne is gewoon via Seatalk aan te sluiten op de ST50. Op de ST50 heb ik een Seatalk aangesloten op de ST50 Speed voor de voeding en van de andere is de connector verwijderd en vervangen door schuifstekkers. De oplossing is dus: ik kan de losse kabeleinden aansluiten op de antenne of ik moet een nieuwe Seatalk connector met contra connector op de ST50 GPS en de antenne monteren. Ik denk dat ik die ook wel kan krijgen bij Farnell waar ik overigens ook de contraconnector voor de log heb besteld en inmiddels heb ontvangen voor ca. € 10,-. Ik heb dit uitgebreide berichtje ook ter informatie geplaatst voor iedereen. Iedereen bedankt voor het meedenken. Groeten, Henk
