Onderwerp: Zonnepaneel plaatsen (maar dan anders)

Hoi,

Ik weet dat het forum hier al over uitpuild maar ik wil het anders gaan doen, dus vandaar. Het plan is om een compass solarpaneel van 20 watt en een pwm (mppt vind ik voor nu te duur) systeem.
www.compass24.nl/product/19354016/compass-zonnepaneel
Het paneel weegt maar 1kg en is 36x16cm. Iemand toevallig ervaring met de compass paneeltjes en pwm lader? Ik heb drie ideeën...

1. Halverwege de mast op de staguithouder (die horizontale balken, weet ff de goede naam niet meer). Nadeel, kan in de weg zitten voor de zeilen en schaduw vd mast.

2. Topje vd mast (vlak). Dit had ik echt gedacht als bovenop de mast. Nadeel, hoe de .... Krijg je het goed vast.

3. Topje vd mast (schuin). Dit lijkt op bovenstaande maar hier hangt hij meer aan de mast. Nadeel, misschien de zeilen.

Alle hebben het grote voordeel dat er weinig/geen schaduw kan zijn.

Wat spreekt jullie het meeste aan en is ook haalbaar?

Tekeningetjes zullen volgen.

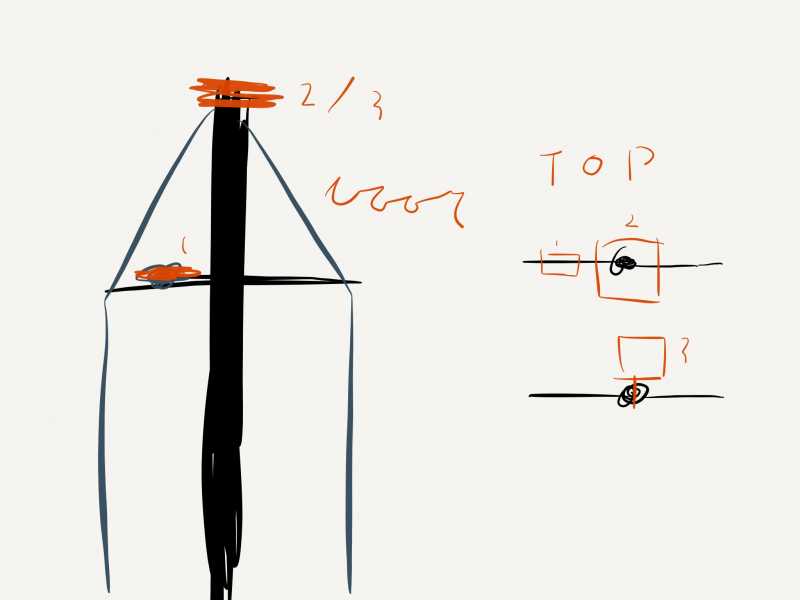

Update:

Rood zijn de paneeltjes, de rest spreekt volgens mij voor zichzelf

geen van deze plaatsen (ook niet op je zalingen)

Te veel gewicht boven in de mast, te veel kans op zeilschade, lange draden naar je pwm (verliezen?) en onnodig gecompliceerd.

KISS

Op de zaling (de "dwarsbalk") zou ik niet doen. Dat beschadigd je zeilen te veel.
Top van de mast zou een optie zijn. Je maakt met boutjes twee aluminium hoekprofieltjes overdwars op de top van de mast, en bout hier het aluminium framepje van het zonnepaneel aanvast. Toch zou ik dit niet zomaar doen, je krijgt een hoop vermogensverlies door de lengte van de laadkabel naar je accu. Dus het extra efficientie die je krijgt door altijd volzonlicht ben je weer kwijt vanwege de kabellengte.

Schuin op de mast zou ik niet doen, dan werkt het paneel alleenmaar op 1 specifieke koers/orientatie met de zon.

Allemaal ongeschikt lijkt mij.

Op de hekstoel en naar alle kanten draaibaar. Beste oplossing. Niet draaibaar dan wellicht op garagedak. Heb je wel (veel) meer last van schaduw.

dat hele zonnepaneel is niet interessant.

de 20 watt panelen waar je op doelt zijn geen 20 watt, maar 20 Wh per dag

gezien het formaat zijn ze tussen de 5 en 10 watt. ga dus maar uit van 5. dan kan het alleen maar meevallen.

3 panelen is dan 15 watt.. dat kan in theorie nog zonder regelingen aan een accu.

dat is veel te licht om een dergelijke constructie mee te gaan doen. niet rendabel qua moeite/opbrengst, en ook de prijs maakt ze niet interessant

Euh ik zie een hele lijst zonnepanelen als ik op zijn link klik, zowel 20 Wp als 20 Wh/d in die lijst.

Een 20 Watt paneel kan ongeveer maximaal 1 ampère leveren , met een mppt regelaar misschien iets meer .
Mijn paneel van 70 Watt deed deze zomer af en toe krap 4 ampère met een mppt regelaar.
Enige waarvoor een 20 watt paneel goed is , is om een accu op peil te houden als je niet aan boord bent , dus zonder gebruikers.
Dat komt ten eerste omdat bij ons de zon immers nooit recht boven ons hoofd staat en ten tweede de spanning die zo'n paneel afgeeft ongeveer 18,5 volt is terwijl je accuspanning bij een beetje geladen accu minstens 12,5 Volt.
Samen geeft dat dus een spanningsverschil om de stroom door je accu te turen van 6 volt wat met de inwendige weerstand van de accu die 1 ampère oplevert.
De nominale waarden zeggen alleen iets over de opbrengst onder laboratorium omstandigheden en dienen als vergelijk.
Net zoiets als de soms wel erg laag opgegeven verbruiken van autos.
Op deze website kun je zelf eens bekijken wat een paneel ongeveer opleveren kan.
www.midsummerenergy.co.uk/
Onder de rode knop rechtsboven staan allerlei interessante berekeningen.
Ad

Philip schreef :
klipt, maar alleen het 20Wh/d voldoet aan de 36x16cm

Ik bedoelde de 20 wh/d, echter had ik me even vergist in hte verschil wh en w. Iemand toevallig nog tips voor goede en vooral betaalbare paneeltjes? Anders ga ik voor nu denk ik voor een accubewaker van conrad 2,6w of de 6w versie (€30 en €40). Hoewel deze vele malen kleiner zijn gaat het er in essentie om dat de accu niet leger wordt als ik niks gebruik. Alles dat hij weer bijvult is mooi meegenomen.

Fabiandelete schreef :
ebay.de

Yellow Boat schreef :
Die site kende ik al (daar zeggen ze ook dat 20 watt voldoende is) (verbruik is een radio 0,1 A gemeten en wat led lampjes).

Fabiandelete schreef :
laat die accubewaarder en koop een echte acculader... voor 55 euro koop je een HQ acculader 3 traps 10 A die er continu aan mag hangen, dus met druppellading.

www.mobilenergy.nl/index.php?/...flypage-ask.tpl.html

voor zonnepanelen moet je op ebay zijn, onder de euro per watt

Erikdejong schreef : Dat verlies is sterk afhankelijk van het aantal mm2 van de gebruikte kabel. Te dunne kabels zullen een deel van het geleverde vermogen omzetten in warmte. Zo'n 20 Wp paneeltje zal niet veel meer leveren dan 2A. Met een 4 mm2 kabel blijven de verliezen beperkt, denk ik.

Overigens ben ik van mening dat het idee in z'n algemeenheid niet veel zoden aan de dijk zet. Een 20 Wp paneeltje is op z'n best afdoende om de accu's op spanning te brengen en te houden in de periodes dat je niet aan boord bent. Tussen twee weekendjes zeilen door, bij wij wijze van spreken. Als dat het doel is: accu's laden terwijl er voor enige tijd niet gevaren wordt, dan kunnen de panelen beter binnen handbereik op de boot worden geplaatst. Het is dan ook makkelijk genoeg om een plaats te zoeken waar ze niet of nauwelijks in de schaduw komen.

--
stegman

lodewijk, als het hier om 3x 20 watt per uur ging zette het zeker zoden aan de dijk. maar het gaat om 3x 20 watt per dag. dat zet geen zoden aan de dijk.

hypervisor schreef :
Het punt is dat ik geen stroom heb in de haven waar ik lig, dus dat valt al af

hypervisor schreef :
Jaja , daar gaan we weer.....
Ad

azijnpisser

hypervisor schreef : Ik begrijp inmiddels dat het voornaamste probleem van TS is dat hij geen walstroom bij zijn ligplaats heeft.
Hij doet er verstandig aan om van het hele mast-idee af te zien en een iets groter paneel (inderdaad 20 Wp; iets van 30x50 cm of zo) te kopen en dat onder de goede hoek en uit de schaduw aan bijvoorbeeld de zeereling te hangen. Of op zijn voordek leggen wanneer hij niet aan boord is.
Aan de zeereling (naar buiten uitgezet) kan het zelfs onder het zeilen misschien nog gebruik worden.

Je moet die dingen niet moeilijker maken dan nodig is.

--
stegman

Hypervisor, is dat nu weer nodig?

Jongens, in het vorige draadje hebben we al het verschil A en Ah gehad, laten we nu gewoon even aardig en on topic blijven. Ik heb op ebay nu twee paneeltjes op het oog. Een 60 watt en een 45 watt in koffer, die laatste is vooral interessant omdat je hem dan makkelijk meeneemt (helaas dieven ook). En heeft iemand ervaring met een mppt lader van onder een tientje?
Het opgegeven Ebay item id is ongeldig, controleer de id nummer.

Update: de 60w bestaat uit twee 30w panelen

Erikdejong schreef :
ja dat was nodig, gemierenneuk altijd, het is een zeilersforum, niet de soos van de faculteit electro techniek.

buiten dat ging het helemaal niet om die eeuwig durende discussie, maar enkel om de opgave van het paneel, levert die het wattage nou per dag of per uur.

Aangevuld door Erik: De oorzaak doet er niet toe, dat soort gescheld is niet nodig op het forum, het is inderdaad een zeilersforum en de forumregels zijn duidelijk wat betreft het maken of zoeken van ruzie, dat doe je maar buiten het forum om.

Fabiandelete schreef : ja, niet kopen!
Is gewoon een PWM controller. zie www.quan-diy.com/misc/scc/mppt.htm

hypervisor schreef :
Oke, dat wou ik even weten. Het klonk mij ook al te mooi om waar te zijn

Gerritsma Makkum levert goed en goedkoop! www.kleinezonnepanelen.nl

Ik kocht daar 1 jaar geleden voor 100 euro 2 panelen a 30w, een knappe omvormer en 10m1 kabel. Het draait nu al sinds december en bevalt uitstekend. ( gemonteerd op een rvs rek aan de hekstoel op plm. 2m1 boven de kuipvloer )

Gr.Cees

Fabiandelete schreef : Een goede MPPT-regelaar van onder een tientje bestaat niet. Een goede PWM-regelaar die goed is voor max. 6A kost al gauw drie tientjes. Voor jouw doel is een MPPT regelaar ook helemaal niet zo interessant. Vergeten zou ik zeggen.
Paneel in een koffer: zoals ik al eerder aangaf zou ik gewoon een paneel kopen dat in staat is je accu in een paar dagen weer op spanning te brengen. Dat kun je permanent bevestigen aan de hekstoel of de zeereling, maar eventueel ook opbergen tijdens het varen.
Als het paneel permanent is aangesloten tijdens je afwezigheid, dan zou ik me niet teveel zorgen maken over het feit dat het paneel een paar uur per dag in de schaduw zit. Als het gedurende het midden van de dag 6 - 8 uur in de zon zit, heb je al een behoorlijk rendement en zul je bij een paneel van 20 Wp na een week een accu van pakweg 100 ah weer vol aantreffen, als je die tot niet meer dan 70 - 80 % ontlaadt.

--
stegman
