Onderwerp: Verlengen Standard Horizon CMP-30

Op mijn SH marifoon heb ik een buiten bediening gekocht. Omwille van de montage en uitluisterbaarheid heb ik de aansluiting hiervan bij het schot zitten vooraan in de kuip. Nu is de CMP-30 gezegend met een ca 30cm lang aansluitsnoer, wat niet ruim bemeten is. Nu zou ik graag mijn aansluitsnoer langer willen hebben (ca 1 meter extra).

Nu zijn er grofweg 2 mogelijkheden:
- Losse verlengkabel maken
Nu de vraag of de SH aansluitingen (m/v) verkrijgbaar zijn bij bijvoorbeeld Conrad. Dit zou het makkelijkst zijn. Heb al gezocht, maar moeilijk te beoordelen of het ook daadwerkelijk past. Weet iemand of dit "standaard" connecties zijn?

- De bestaande kabel verlengen
Is te doen, maar de vraag blijft of je een fatsoenlijke trekontlasting kan fabriceren. Geen pluggen nodig, maar kan dit zo maar?

Heb je een foto van de pluggen in kwestie? SH is een merk van Yaesu-Vertex, op basis daarvan zou ik verwachten dat er achtpolige din-pluggen of anders RJ-45 gebruikt wordt, maar ken de marifoons niet goed genoeg om dat zeker te weten.

Deze is het duidelijkst.

Er is ook een accessoire verkrijgbaar (CT-100) en daar is het snoer 7 meter van en dat is veels te veel.

Die kabel werkt ook niet! Die ct100 kabel heeft twee extra polen voor een luidspreker (de twee losse draadjes die achteruit de kuipsocket komen van de CMP30) en is niet te gebruiken tussen CMP30 en kuipsocket.
Alleen te gebruiken tussen de kabel die vanaf de socket komt aan de binnenkant en de marifoon zelf om de boel binnen te verlengen.

Kijk ook maar naar je CMP30 en je marifoon: die kan je niet direct met elkaar verbinden.

Even uit mijn hoofd zit de mic op de marifoon zonder stekker vast, maar moet ik checken.

Klopt, Ik bedoel niet je mic binnen maar de CMP-30
Ik heb mijn post wat duidelijker gemaakt.

Lady Elsa schreef : Je kan het ook omdraaien. Nu zit de aansluiting gemonteerd op het kajuitschot. Waarom kan die aansluiting niet in de buurt van de helmstok worden geplaatst? Ik vermoed tenminste dat je sturen en praten/uitluisteren tegelijk wilt kunnen doen.
Lange kabels in de kuip zijn een onzalig idee, naar mijn idee. Daar blijft altijd iemand achter hangen, men gaat erop staan en noem het allemaal maar op. De kabel die aan de handset zit, heeft niet voor niks de lengte die hij heeft.
Dus ja; "omwille van de montage" betekent waarschijnlijk: "dat was de makkelijkste oplossing voor wat betreft het trekken van kabels en het bevestigen van de aansluiting". Denk er nog eens over na. Er is vast een oplossing, die misschien wat meer werk met zich mee brengt maar beter in functionele zin.

--
stegman

Zo heb ik het ook gedaan, best bruikbare plek opzoeken en dan binnen verlengen en omleggen. Dan kun je wel die ct100 kabel gebruiken en te lang is dan niet erg (opbinden). Ook als je dan nog zelf de kabel wilt gaan verlengen doe ik dat liever binnen waar het toch wat droger is.

Maar daar is het waarschijnlijk al te laat voor

Philip schreef : Mwah. Er zit een gaatje in het kajuitschot. Dat smeer je dan maar weer dicht. Dat idee van die verlengkabel in de kuip levert uiteindelijk meer ellende op, maar dat heb ik al uitgelegd. Gewoon niet doen.

--
stegman

Stegman e.a.

Even geen plaatje bij de hand van mijn kuip, maar diverse plaatsen overwogen:
Mijn uitgangspunten:
- Goed hoorbaar in de kuip achter helmstok maar ook als je de grootzeil trim doet. Bereikbaar bij de helmstok.

- Kuiprand achter helmstok:
Te weinig plaats (hoogte) om de mic netjes op te hangen.

- In de kuip tegen het achterschot (kniehoogte): Lastig bij te komen maar niet onoverkomelijk. Draad van de mic is echter dermate kort dat je dat niet de 1 1/2 meter mee kan overbruggen. Ook grote kans dat je er tegen aan schopt.

Mijn beste oplossing was om hem te plaatsen op het kopschot. Stekker binnen, net om het hoekje. Het lukt nu wel om de mic achter de helmstok te bedienen, maar het krulsnoer wordt dan erg zwaar belast (lees connectoren).

Voor mij was dit echt de beste plek, alleen wil ik ook rechtop staand de mic kunnen gebruiken...

lodewijk stegman schreef :

Ik kan dus, met de positie van de mic en de connector heel eenvoudig de "verlengkabel" naar binnen gooien en ligt dus niet in de weg. Ik wil ook deze kabels niet in mijn kuip hebben.

Met het verlengen moet je realiseren dat er een juiste kabel gebruikt word.
En goed afgeschermd en getwist.
Voor je het weet maak je een antenne en word er allerlei rommel uit de ether opgepikt.

Lady Elsa schreef : Hoe ver je in zo'n geval wil gaan met je creativiteit en wat je mooi of lelijk vindt is een tweede, maar met wat je noemt zijn de mogelijkheden wat mij betreft niet uitgeput.

Ik heb zelf toevallig nog een CMP-30 in de kast liggen (nog niet aan inbouwen toegekomen), maar ik denk aan twee opties:
- òf een inkassing maken in de kuiprand (is bij mij ongeveer 30 cm boven de kuipbanken) en daar zowel aansluiting als handset in onderbrengen. Hangt daar dan redelijk veilig en uit de rinkinke. Het korte snoer is ook nog wel in die inkassing te proppen (je bepaalt zelf de maat, natuurlijk). Een paar stukjes hechthout, glasweefsel en ingedikte epoxyhars. Achteraf lakken met DD-lak in de kleur van de kuip.
- òf een los kastje maken waar zowel aansluiting als handset in zitten opgeborgen (aan de voorkant open; van boven achter en opzij dicht, achter eventueel dubbelwandig om de kabelkant van de plug uit de nattigheid te houden) en dat aan de hekstoel bevestigen op de meest ergonomische plek. Kabel binnendoor er naar toe voeren, door zo'n fyne Scanstrut waterdichte doorvoer bovendeks brengen en het kastje in. Kastje hoeft niet groter te zijn dan (hxbxd) 30x20x10 cm. Kan zo hoog mogelijk aan de hekstoel en lost daarmee waarschijnlijk je grootste wens (staande lullen en uitluisteren) in.

Een handset met de stekker binnen vind ik bijna oneigenlijk gebruik. Als je de handset ook nog binnenhangt, kun je net zo goed een gewone marifoon daar ophangen. Dan heb je ongeveer hetzelfde effect.

--
stegman

Lady Elsa schreef :
Ik snap het niet.
Je geeft zelf al de oplossing!

TS wil het krulsnoer verlengen, niet het aansluitsnoer.

ilCigno schreef :
Idd.

Lady Elsa schreef :
Verkeerde gedachte, is al uitgebreid behandeld.

Succes

Lady Elsa schreef :
Als die connector demontabel is kun je ook gewoon het snoer vervangen. Of een ander connectortype gebruiken.

Voor wat betreft die connector: als je een goede foto hebt, met maatvoering erbij (leg er een lineaal naast als je de foto maakt) dan kunnen we daar wat zinnigs over zeggen.

Hoeveel aders is dat snoer? Stuk of 8?

WADnWIND schreef :
Sorry WadnWind dat ik niet mee ben. Waar is dat uitgebreid behandeld?

roelb schreef :

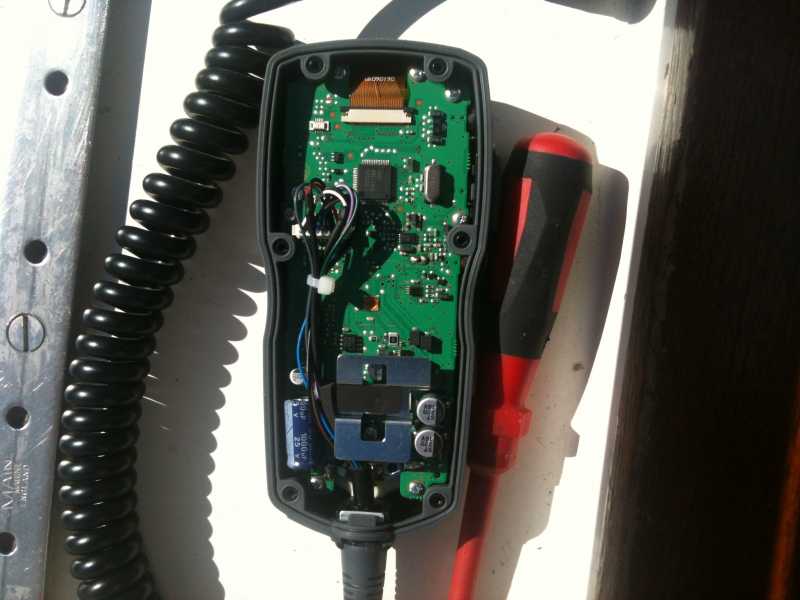

K zal hem meenemen naar huis en foto's maken. Nu wel op de boot, maar kan geen foto's plaatsen.

10 aders dus.

Ik heb destijds erg mijn best gedaan om de standaard stekkers te vinden maar dat is me niet gelukt.

lady Elsa, zal ik dat snoertje eens meenemen naar de volgende zendamateurbeurs? Daar staan altijd handelaren met de meest uiteenlopende stekkertjes, kan ik voor je kijken of er passende te vinden zijn.
Ik ga in ieder geval 2 november naar de Dag van de radioamateur, voordien is er op 28 september nog de radiomarkt bij de Lichtmis, maar dan kan ik niet.

Lady Elsa schreef : Ik denk dat Jugo bedoelt dat een langer snoer aan de handset een slecht idee is. Daar heb ik je al eerder op gewezen en daar is hij het kennelijk mee eens.

--
stegman

Die post heb ik eerder gemist...nu gelezen...

lodewijk stegman schreef :
pcies
