Onderwerp: Raymarine Raystar 125 stekker

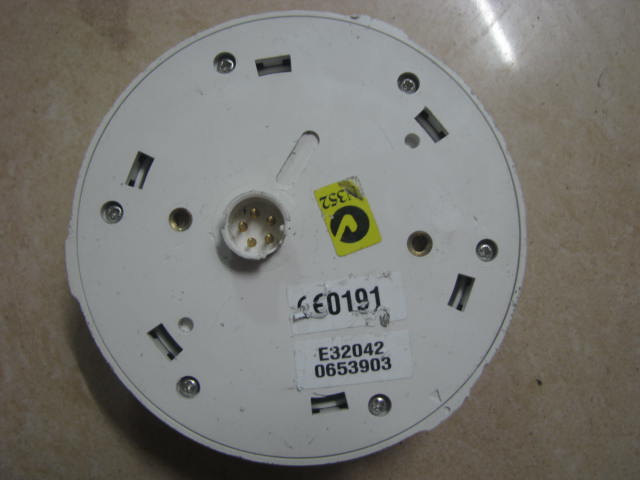

Hmmm, had vandaag even mijn dag niet en nu heb ik mijn 5 polige stekker die aan mijn Raystar 125 zo mishandeld dat gevreesd moet worden voor zijn leven. En nu ? Ik heb al wat rondgesnuffeld op het net maar is nog weinig van de krijgen ondanks dat het pas 6 jaar oud is en ik ben eigenlijk niet van plan of alles te vernieuwen a 250 € voor een stekker met 5 fragiele pootjes. Dat Raymarine zijn producten vernieuwd is prima maar dat ze iedere keer ook zonodig net iets andere stekkers gebruiken vind ik persoonlijk wat minder zodat je gelijk een kapitaal kwijt bent voor zo iets onbenulligs.
Kan ik ook een andere en goedkopere GPS antenne die niet van Raymarine is gebruiken en de draad gewoon aan elkaar solderen b.v. ?

svalk schreef :
Dat heet marketing strategie....

Welk stekkertje is stuk, die in de plotter gaat ?

Nee die in de GPS ( Raystar 125 ) gaat. Wat ik me afvraag of ik niet gewoon een goedkope actieve GPS antenne kan kopen en die gewoon op mijn C80 aan kan sluiten. Ik wordt een beetje duizelig van de "marketing strategie" om bij Raymarine bij het minste geringste wat je nodig hebt gelijk bijna alles moet gaan vernieuwen en met hoge kosten.

De connector die hierop past...

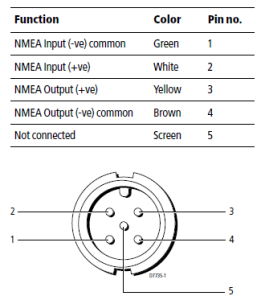

Heb je hier wat aan? Deze stekker zit op de C80, pin 1 en 2 gebruiken voor RS422, instelling in de C80 staat op 4800-8-N-1

Ik dacht dat Raymarine hiervoor Brad Mini-change connectoren gebruikt, net als voor de SeatalkNG connectoren.

Je kunt even door het assortiment circular plugs van o.a. Molex, Binder en Amphenol zoeken om te kijken of je iets kunt vinden.

Andere oplossing is natuurlijk om een matching set te kopen van connectoren die aan je eisen voldoen (qua formaat en (ten minste) 5 polig). En dan een van die twee connectoren met een pigtail aan de antenne vast te maken en de andere aan je kabel. Wel netjes (en waterdicht) afwerken in de antenne!

Het was even zoeken, wist wel in welke richting maar toch. de stekker die je hebt lijkt op deze plug.



Dit is een CB stekker die op ham radio's etc. word gebruikt.

RigWa schreef :
Ja, inderdaad zeg . Fantastisch ! pffffffffffff,

Een ieder zeer bedankt voor het "meevoelen", ik ga er achter aan !!

RigWa schreef :
Deze stekker past dus niet!
Zelfs een beetje naief om dit te posten.
De betreffende raymarine stekker heeft duidelijk een middenpen, deze stekker heeft;
- Geen middenpen
- Andere diameter
- veel te grote contact delen.

Er zit ongeveer >35 jaar verschil in ontwikkling tussen beide stekkers

Sjaak, ik ben bang dat WADnWIND gelijk heeft. Die gaat écht niet passen. Ik wil morgen wel even in mijn onvolprezen junk grasduinen en kijken of er iets tussen zit. Nee heb je, ja kun je krijgen .

Die gequote connector gaat idd niet passen, dat hoef je niet te proberen.

Maar je kunt ook gewoon een vervangingskabel kopen:

www.raymarine-shop.nl/Raymarin...US-Cable-Assy-R32120

Kijk, zo kan het ook.
Ik zie overigens dat 'ie op genoemde site niet meer leverbaar is .

Iets van een foto afkijken kan lastig zijn.
Vooral als het om maten gaat, en middenpen was zo snel niet zichtbaar.
Kan niet geloen dat die stekkers niet los leverbaar zijn... ergens...

Alleen het ergens vinden en erst de juiste stekker omschrijving type.

Ok, Ik vond deze usa site nog, ken hem wel. de connector zou daar tussen kunnen zitten. alleen het zijn er zoveel ! Blijft lastig als je geen type nummer ofzo hebt. Digikey connectors

Kan ook nog eens bij RS-Online kijken.

Belerion II schreef :
Nee, ik had mijn huiswerk wat dan aangaat al gedaan. De kabel staat nog overal vermeld maar is nergens meer leverbaar voor zover ik ben tegen gekomen.

Enne, mijn stekker aan de GPS heeft geen middenpen dus idd zal de aanbevolen stekker wel te groot zijn maar de pingaten en de nok zitten wel op exact juist plaats.

We zoeken nog ff verder.

Ik zoek met je mee. Ik heb zóveel verschillende kabels en connectoren liggen uit de watersport/beroepsvaart. Daar moet toch wat tussen zitten... Alleen wordt dat niet vanavond maar morgen.

Dank je !! Heb er geen haast mee, mijn boot ligt lekker binnen te wachten op het volgende vaarseizoen en ga in april pas weer kijken.
