Onderwerp: Gevraagd merk en type windrichtingsopnemer

Feiten:
Ik beschik over de windrichtingsopnemer getoond in de 2 foto's (en de windsnelheidsmeter getoond in de eerste foto). De opnemers horen bij elkaar (afgaande op het feit dat ze aan elkaar gemonteerd waren m.b.v. enkele pijpjes). De eerste foto toont de windrichtingsopnemer samen met de bijbehorende windsnelheidsmeter. Ik beschik niet over de aanwijsinstrumenten. Op de windrichtingopnemer zit een sticker. Daarop is niets leesbaar. Op de printplaat staat "MAE 2A". De opnemer werkt nog (afgaande op het hoorbaar schakelen van de magnetisch bediende schakelaars).
Ik beschik over een werkende Vetus windsnelheidsmeter (opnemer en aanwijsinstrument).

Motivatie:
Windrichtingmeters kosten nieuw vrij veel geld. Tweedehands aanbiedingen betreffen vaak uitsluitend het aanwijsinstrument en veel minder geld.

Vraag:
Wat zijn merk en type van de windrichtingsopnemer?

Meneer Basting,

Het is wel een erg grofstoffelijk ding. Een resolutie van 45 graden is niet erg bruikbaar voor een zeiljacht. Het lijkt me dan ook iets wat op de grond hoort te staan en dan een display aan kan sturen in de trant van "NW" of "Z" in geval van noordwest of zuiderwind.

Ik zou deze gebruiken om de prullenmand mee te sieren of met koninginnedag op een kleedje te leggen.

Waar haal jij die 45 graden vandaan Bas? Ik zie een windrichtinggever met onbekende resolutie (ik zie niets van opnamepunten) en een windsnelheidsmeter die acht opnamepunten per omwenteling van het schoepenradje heeft. Geen idee wat dan de resolutie is qua windsnelheid, maar die is zeker niet in graden...

boarderbas schreef :
Beste Bas,

Hoewel ik het niet vermeld heb is het ook een feit dat de onbekrachtigde schakelaars open staan (dus geen stroom geleiden).

Het is mogelijk dat tijdens bedrijf steeds precies 1 schakelaar gesloten is.
Echter het is ook mogelijk dat tijdens bedrijf steeds 1 of 2 (naast elkaar geplaatste) schakelaars gesloten zijn (bij voldoende sterke magneet). In dat geval kan de opnemer onderscheid maken tussen 8 (1 schakelaar gesloten) + 8 (2 schakelaars gesloten) = 16 toestanden. Het oplossend vermogen is dan 360/16=22,5 graden. (Ik ben hier niet zelf opgekomen met heb onlangs over een dergelijke mogelijkheid gelezen).

Als ontwerper zou ik proberen de opnemer zo te maken daar ik dan met een zelfde aantal schakelaars de dubbele resolutie bereik.
Sterker nog de tweede variant is gemakkelijker te maken dan de eerste: In de eerste variant moet precies wanneer de gesloten schakelaar opent de naastliggende schakelaar sluiten. Sluit de naastliggende schakelaar eerder dan is sprake van de tweede variant. Sluit de naastliggende schakelaar later dan is er geen enkele windrichtingsinformatie.

Dus zeer vermoedelijk heeft deze opnemer een resolutie van 22,5 graden.

Beste Apae,

Het linker apparaat in de eerste foto is de windsnelheidsopnemer. Het rechter apparaat in de eerste foto is de windrichtingsopnemer. Het apparaat in de tweede foto is de windrichtingsopnemer.

Uit de tweede foto blijkt dat de windrichtingsopnemer 8 schakelaars heeft. Zoals zoeven uitgelegd leidt dat vermoedelijk tot een resolutie van 22,5 graden.

(De windsnelheidsopnemer heeft 2 spoeltjes, diametraal geplaatst).

Gezien de magneet en het gebruikte soort reed-schakelaar lijkt me dubbel schakelen onaannemelijk. Is er iets bekend over de weergever die er aan zat? Ik blijf bij mijn verhaal dat het van zo'n ouderwets weerstation afkomt.

boarderbas schreef :
Helemaal niets.
Ik ben van plan na te gaan of steeds precies 1 schakelaar of soms ook 2 schakelaars van de windrichtingopnemer gesloten. Mogelijk zal dat enige uren in beslag nemen. Ik zal mijn bevindingen melden.

boarderbas schreef :
toch zitten er in (bijvoorbeeld) een Raymarine windrichtinggever ook maar 4 sensoren (en 4 draadjes naar beneden). En het oplossend vermogen is pakweg 1 graad. Wat voor sensors dat precies zijn weet ik even niet; het lijkt op reed switches, maar dat zal wel niet, met die nauwkeurigheid. Hoe zou dat dan wel gaan, met 4 opnemers?????

Dat zijn veldsterkteopnemers die maar in één richting gevoelig zijn. Als je daar dan een draaiend veld overheen zet kun je met sinuscosinustangens een hoop data extrapoleren.....

Reed schakelaars zijn gewoon contactjes. Aan/Uit

Baasklusje schreef :

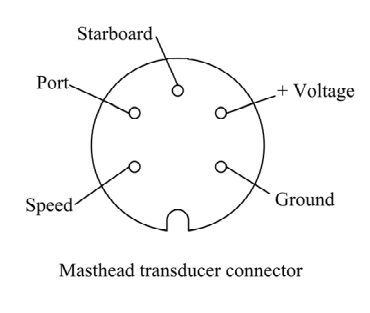

Volgens mij heeft een Raymarine masthead 5 contacten waarvan er maar 2 gebruikt worden voor de windrichting (samen met de ground):


Uit 'port' en 'starboard' zal wel een analoog signaal komen (0-10V bijvoorbeeld) die een waarde tussen 0° en 180° weergeeft.

@Jaap:
Wat ben je van plan met de sensoren te doen? Wil je ze op een instrument aansluiten? Het lijken me toch echt dedicated dingen te zijn, die alleen op het bijbehorende display werken. Dat zou anders zijn als er bijvoorbeeld NMEA uit zou komen...

Beste Hen3,

Ik denk dat (deze?) Raymarine opnemer anders werkt dan mijn opnemer en wel hierom:
Stel dat op de draden genaamd Port en Starboord digitale signalen staan. Dan kunnen 4 verschillende toestanden aangegeven worden. Dat geeft een resolutie van 90 graden wat te weinig is voor een zeilboot. Bijgevolg staan er geen digitale signalen op die draden. Dus staan er analoge signalen op (zoals jij ook al vermoed).

Echter in mijn opnemer zitten alleen 8 schakelaars en 2 diodes. Ik kan me bijgevolg niet anders voorstellen dan dat de resulterende signalen op de 5 draden die de opnemer heeft digitaal zijn.

Ik ben van plan:
1 Niets te doen met de windsnelheidsopnemer. Ze is kapot en ik heb een werkende Vetus windsnelheidsopnemer met bijbehorend aanwijsinstrument
2 Een aanwijsinstrument bij de windrichtingsopnemer te bemachtigen. (En daartoe helpen merk en type van de opnemer). Omdat (ik er van overtuigd ben dat) de opnemer de windrichting codeert middels digitale signalen op de 5 draden ben ik er van overtuigd dat zulke aanwijsinstrumenten vrij universeel zijn (Zo heb ik onlangs een schema van een zelfbouw aanwijsinstrument gezien, met 8 LEDs).

Maar eerst probeer ik na te gaan hoeveel schakelaars maximaal tegelijkertijd gesloten zijn.

Ik heb nagegaan of er standen van de windvaan zijn waarbij 2 schakelaars gesloten zijn. Ik heb dat op 2 manieren gedaan:
1 Door te bepalen over welke draaihoek een bepaalde schakelaar gesloten is
2 Door te bepalen of er een stand van de windvaan is waarbij 2 (aangrenzende schakelaars) gesloten zijn

1 De hoek waarover een schakelaar gesloten is, is circa 65 graden (plus of minus circa 5 graden). Ik heb daarbij een gradenboog gebruikt. 65 graden is meer dan 45 graden (360 graden/8) dus er is overlap
2 Ik heb de windvaan in een dusdanig stand gedraaid dat een schakelaar gesloten werd. Vervolgens heb ik de windvaan verder gedraaid zodanig dat deze schakelaar nog net gesloten was en nog net niet opende (dat vereiste enkele malen proberen omdat er een kleine hysterese is). Daarna heb ik de weerstand van de aangrenzende schakelaar gemeten (ik weet welke draden daarbij hoorden want ik heb een schema van het elektrisch circuit gemaakt). Deze aangrenzende schakelaar bleek gesloten.

Conclusie: Er zijn standen waarbij 2 schakelaars gesloten zijn.

Bijgevolg vermoed ik dat de resolutie 22,5 graden is.

Nu gebleken is dat de opnemer werkt en voldoende oplossend vermogen heeft zou ik graag een aanwijsinstrument bemachtigen. Dus blijft mijn vraag: Wat zijn merk en type van deze windrichtingopnemer?

Menneer Bastel,

Dat gaat helemaal goed komen! Houdt ons op de hoogte van uw project!

voorbeeld van een bijna identiek ""project" Houtribsluis Lelystad;

pcies! bie!

is wel een rare, hij staat op Noord en Oost-Noord-Oost....

ik heb volgens mij nog zo'n gever (windsnelheid) met een meter liggen op zolder...
2 draadjes... een soort van analoog.
Het geheel werkt maar NMEA zit er natuurlijk niet in... jaren 70techniek of ouder...
mocht je er mee willen spelen..., je mag het ophalen in rosmalen..

gr Hans

en het is ook helemaal geen 20C

Ze waren sponsor van de olympische spelen in 1976 bijgaand wat foto's van meter en opnemer.. Geen spanning nodig.. De gever is de dynamo...
Electro marine systems USA

Bam! Wat goed gevonden Hans!

Nu TS méér dan genoeg resolutie heeft om optimaal hoogte te kunnen lopen en het apparaat helemáál niet zo oud is als sommigen dachten hoeft alleen nog de bijpassende klok gevonden te worden en het systeem is compleet. Ik probeer al tijden 2e hands een Raymarine op de kop te tikken, maar dat kost nogal wat geld en dan heb je maar twee draadjes! Meneer Bastel valt hier even met zijn neus in de boter!

De koers van de meter stijgt.. ik voel een biedingsoorlog aankomen...

Maar ff serieus: lag bij mij op de vorige boot. ik heb die daar nooit geïnstalleerd maar een simpel weerstationnetje opgehangen (met een draadloze windgever)..

gr Hans
