Onderwerp: DHZMUX

Afgelopen week kwam mijn Wifi-routertje van DealExtreme binnen. Een TP-Link WR703n en meet 5cm x 5cm. Dit apparaatje moet onderdeel worden van mijn low-budget wifi multiplexer aan boord. Daarvoor heb ik nog een Arduino Mega besteld die samenvoegen van de verschillende NMEA-ingangen moet gaan doen. Ik heb nu een proefopstelling gemaakt met de Arduino Uno die ik nog had liggen in combinatie met OpenCPN.



De WR703n wordt standaard voorzien van chinese software, maar ik heb er onmiddellijk OpenWRT opgezet. De Arduino wordt via de USB-poort aan de WR703n gekoppeld. De NMEA-signalen moet ik wel nog omzetten van RS232 naar TTL-niveau met bijvoorbeeld een MAX232.

Ik ben totnogtoe ongeveer €40 kwijt. Daar komen nog wat kosten voor kleine onderdelen bij. Je kunt natuurlijk ook een kant-en-klare multiplexer kopen. Bijvoorbeeld die van Roozeboos. Als ik weer een stapje verder ben post ik wel weer.

Leuk!

Er zijn weer nieuwe onderdelen binnengekomen voor mijn poor mans mux.

• Arduino Mega met extra veel seriele poorten
• Crius Neo 6 GPS-module

Ik heb een en ander aangesloten en het werkt zo uit de doos. Kreeg met OpenCPN direct een fix. Nadeel is alleen dat de boot midden in Amersfoort lijkt te staan:-) Wat mij nu nog te doen staat is het volgende.

• een print maken met de aansluitingen
• MAX232 er bij maken voor de echte NMEA-signalen
• Kastje om de Arduino en de GPS-module

Leuk project. Ik heb ook een rs232<-->wifi module van Ali aan mijn transponder die ook gps uitgeeft gehangen.
Deze: m.alibaba.com/product/73918358...ifi-Module.html?s=p#

Deze doet dus al automatisch de nmea naar wifi omzetting...
en kan zodoende gps en ais data op mijn laptop met opencpn ontvangen. Op de Ipad gebruik ik daarvoor openseaiq (beide op aanraden van Sprokkie).
Wat voor tablet gebruik jij icm opencpn?

Interessant ding wanneer je 1 talker op wifi wil zetten.. 45 euri. Herstel.. Dollar

Ik gebruik een windows tablet. De Acer W4 820, met nieuwste Bay Trail. Haalt menige laptop links in. Groot voordeel is dat ie opgeladen wordt met 5v. Verder heeft hij hdmi uit en Bleutooth voor keyboard en muis.

MoonRiver schreef :
ik heb een tijdje geleden ook zo,n wifi module aangeschaft, kostte overigens 23€.maar ik vraag mij nog steeds af hoe ik de data uit mn ais transponder door dit ding krijg en het signaal kan gebruiken in wingps pro.
heeft iemand hier een korte uitleg?

b100 schreef :
Dan moet W-gps wel een mogelijkheid bieden om de data te accepteren via een lan-udp of tcp poort met een poortnummer. Voor zoever ik weet, denk ik, dat W-gap sat niet heeft.

OpenCPN kan dat dus wel direct

Anders zit je vast aan een compoort redirector software. Dat is vaak een hoop geklungel.

De nmea data uit je ais kun je, als je de draadjes van je ais aan een rs232 plugje soldeert op deze manier: cms.nobeltec.com/CMS/Files/Con...20the%20computer.pdf
In de wifi mode invoeren. Als je die goed configureert kun je dan met je laptop of ander apparaat inloggen op het wifi accespoint.
Daarna in je nav programma het ip nummer en de poort instellen en krijg je als het goed is de nmea data binnen.

Het heeft mij ook flink wat trial en error gekost, maar ik heb nu werken met opencpn en openseaiq. Wingps pro ken ik de werking niet van, dus kan je daar niet verder mee helpen..

hmm ik zal er morgens eens even mee gaan stoeien, zou het werken met het aanmaken van een virtuele compoort?

Wat een leuk idee! En je bent helemaal flexibel en kunt bouwen wat je wilt qua berekeningen etc.

WADnWIND schreef : Vanaf versie 2013 van WinGPS Pro zou dat moeten kunnen.

interessant project ,ben benieuwd

H2O schreef :
dat werd tijd!

MoonRiver schreef : Ook een interessante optie. Dit had je eerder moeten melden op FZ Nu heb ik mijn spullen al binnen. Wat ik wel mis bij jouw oplossing is het multiplex-gedeelte. Meerde NMEA-bronnen en meerder uitgangen, waaronder de wifi. Ik wil met mijn Arduino ook een uitgang voor de marifoon maken. Ter zijner tijd wil ik er ook de anemometer en de ais-transponder op aansluiten. Ik wil er dus een echte multiplexer van maken. Of lukt dit bij die van Ali ook?

b100 schreef :
Ik heb deze Wifi-module van €11,50:
ledsee.com/index.php/arduino-m...odule-arduino-detail


Het is bedoeld voor de Arduino, maar kan ook standalone gebruikt worden. Het heeft maar 1 UART, dus als je wilt multiplexen heb je hiernaast de Arduino wel nodig, maar ik wil alleen de NMEA output van de AIS beschikbaar maken via Wifi.

Top idee! Leuk knutsel project

Ik vond deze bij Banggood voor € 16,--

Kost allemaal niks meer.

Inmiddels is de boel ingebouwd. Wifi-router, Arduino Mega, GPS-module en een breadboard. Op dit breadboard kunnen nog meer printjes en connectors komen. Via de wartels aan de onderkant kunnen nog meer NMEA-signalen naar binnen. Ben al aan het kijken voor een DHZAIS-ontvanger. Het USB-snoertje tussen router en Arduino kan nog wel wat ingekort worden.

Grappig! Heb je ook nagedacht over eventuele RFI? Ik kan me voorstellen dat de Arduino behoorlijk wat RF-storing veroorzaakt in je marifoon en radio.

Mijn Netduino, die ik gebruik voor het loggen van m'n zonnepanelen, stoort behoorlijk op een handheld VHF. Na inbouwen in een metalen behuizing en signaal- en voedingskabeltjes te hebben afgeschermd volgens de regeltjes, is de storing geheel verdwenen.

Topic verplaatst naar Stroom & elektrische apparatuur aan boord.

Belerion II schreef : Heel goede tip. Daar heb ik helemaal niet bij stilgestaan. Dat wordt aan de slag met aluminiumfolie aan de binnenzijde van de doos. Hoe heb je de voedingskabels afgeschermd? Dat is toch een standaard usb-kabel?

Bij mijn spanningsbooster van de zonnepanelen is een aluminium kastje onvoldoende om de RFI 'binnen' te houden. Wellicht is vertind blik beter.
Verder zijn ferriet ringen om de kabels goede mogelijkheden om storing tegen te gaan. Heeft bij mijn booster goed gewerkt en houdt ook de storing van de 12V naar 5V omvormer in het USB chassisdeel binnen de perken.
Groeten, Peper.

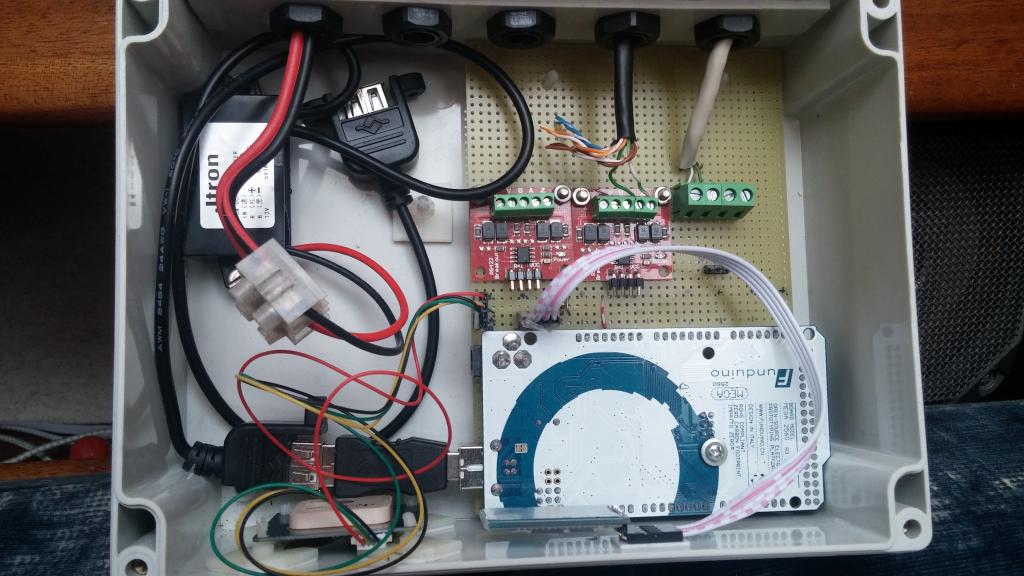

Inmiddels ziet mijn Mux er zo uit.



Gebruik hem nu zo'n 2 jaar, maar nog geen last gehad van storing op de marifoon. Van de wifi ben ik afgestapt. Een en ander wordt nu overgetoeterd door een BT-module.
