Onderwerp: SDR ontvanger [software defined Radio]

SDR ontvanger [software defined Radio] 27 mrt 2015 21:00 #609902

  • Zeilvis
  • Zeilvis's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1385
De SDR ontvanger voor de ontvangst van AIS zoals beschreven in Zeilen heeft een ontvangstbereik van circa 25MHz tot 1,5 Ghz.

Wie heeft ervaring SDR ontvangers met een ontvangstbereik van 100Khz tot ongeveer 200Khz.
Op mijn verzoek is mijn forumnaam veranderd van Zeilzin naar Zeilvis. Hierin zijn zeilen en duiken verbonden. Groeten uit Delfzijl, Evert
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 27 mrt 2015 21:08 #609904

  • Poohboot
  • Poohboot's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1196
Zeilzin schreef :
De SDR ontvanger voor de ontvangst van AIS zoals beschreven in Zeilen heeft een ontvangstbereik van circa 25MHz tot 1,5 Ghz.

Wie heeft ervaring SDR ontvangers met een ontvangstbereik van 100Khz tot ongeveer 200Khz.

Wil je de diepetmeter beluisteren of LORAN :)
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 06:27 #609946

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31620
Zeilzin schreef :
De SDR ontvanger voor de ontvangst van AIS zoals beschreven in Zeilen heeft een ontvangstbereik van circa 25MHz tot 1,5 Ghz.

Wie heeft ervaring SDR ontvangers met een ontvangstbereik van 100Khz tot ongeveer 200Khz.

Ik heb wel ervaring met SDR ontvangers vanaf 0 Khz.
Er is een speciale kortegolf converter (SBL-1) bouwpakket als voorzet voor de SDR-RTL stick.
loopt van 0-50 Mhz.

De SDR-RTL stick is vrijdoof en absoluut niet selectief, daardoor wordt het al snel een rommeltje. met een aparte preselector en voorversterker gaat het weer goed.

Kortom een leuk hobby project, maar niet praktisch aan boord.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 07:47 #609958

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1430
Als het je te doen is om AIS te ontvangen kun je ook eens naar dAISy kijken. Dat is een zelfbouwproject. Voor een paar tientjes bouw je dan een ontvanger. Probleem dat ik er mee heb, ook met de sdr-ontvanger, is dat er geen nmea uitkomt. Iemand hier op het forum heeft die dAiSy in de aanbieding.
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 09:12 #609979

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7181
De SDR-RTL stick is vrijdoof en absoluut niet selectief,
Met de standaard bij geleverde antenne ontvang ik AIS stations tot max 0,5 Mijl.

Volgens een niet nader te noemen verkoper is dat helemaal niet erg, omdat aanvaringen altijd op kleinere afstanden plaatsvinden. :silly:
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 09:29 #609985

  • omega
  • omega's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2417
Wellicht een interessant draadje:

www.zeilersforum.nl/index.php/...met-usb-stick#494154

Ontvanger is inderdaad niet zo gevoelig maar je kunt er wel leuke dingen mee doen ;)

Grt Hans
Jouet Sheriff "TinTin"
www.virtualware.nl
Laatst bewerkt: 28 mrt 2015 09:32 door omega.
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 09:34 #609987

D.A.Houtman schreef :
Als het je te doen is om AIS te ontvangen kun je ook eens naar dAISy kijken. Dat is een zelfbouwproject. Voor een paar tientjes bouw je dan een ontvanger. Probleem dat ik er mee heb, ook met de sdr-ontvanger, is dat er geen nmea uitkomt. Iemand hier op het forum heeft die dAiSy in de aanbieding.
ik heb net een usb host gemaakt, dus is de ontvanger dan wel uit te lezen, en om te zetten naar nmea
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 09:48 #609992

  • Poohboot
  • Poohboot's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1196
Blijft nog de vraag over van TS
Wie heeft ervaring SDR ontvangers met een ontvangstbereik van 100Khz tot ongeveer 200Khz.
En wat hij daar dan wil beluisteren aan boord.
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 10:36 #610010

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1430
Poohboot schreef :
Blijft nog de vraag over van TS
Wie heeft ervaring SDR ontvangers met een ontvangstbereik van 100Khz tot ongeveer 200Khz.
En wat hij daar dan wil beluisteren aan boord.
Ik neem aan dat de TS MHz bedoelt. Temeer daar het ook over AIS gaat. Of gaat het inderdaad over iets heel anders. 100 kHz zit onder in de lang golfband, met een beetje oefenen en niet te hoge leeftijd kun jet bijna zonder ontvanger :pinch:
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 10:47 #610015

  • jieter
  • jieter's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 97
Ik ben nog bezig om de dAISy over de 3v3 UART te laten praten. Dan is de hele USB-host omweg niet nodig...
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 12:54 #610042

  • Zeilvis
  • Zeilvis's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1385
Wie heeft ervaring met SDR ontvangers met een ontvangstbereik van 100Khz tot ongeveer 200Khz

:blush:
Een dikke typefout, moet zijn:
Wie heeft ervaring met SDR ontvangers met een ontvangstbereik van 100Khz tot ongeveer 200Mhz
Op mijn verzoek is mijn forumnaam veranderd van Zeilzin naar Zeilvis. Hierin zijn zeilen en duiken verbonden. Groeten uit Delfzijl, Evert
Laatst bewerkt: 28 mrt 2015 12:55 door Zeilvis.
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 13:06 #610045

  • Zeilvis
  • Zeilvis's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1385
Waar ik het voor wil gebruiken is een 'vervanging' van mijn Lowe HF150 en Icom PCR1000. Het lijkt me leuk met SDR wat meer ervaring op te doen en de koude en of regenachtige dagen/avonden aan boord op wijze een plezierige invulling te geven.

Eventuele mogelijkheden zijn de ontvangst van Pinneberg, BBC, DRM, Navtex, Wefax, 137Mhz weersatellieten, Marifoonverkeer, ACARS, AIS enz.

Al met al dus een heerlijk potje rotzooien met draadjes enzo.... :)
Op mijn verzoek is mijn forumnaam veranderd van Zeilzin naar Zeilvis. Hierin zijn zeilen en duiken verbonden. Groeten uit Delfzijl, Evert
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 15:10 #610075

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31620
rooiedirk schreef :
De SDR-RTL stick is vrijdoof en absoluut niet selectief,
Met de standaard bij geleverde antenne ontvang ik AIS stations tot max 0,5 Mijl.

Volgens een niet nader te noemen verkoper is dat helemaal niet erg, omdat aanvaringen altijd op kleinere afstanden plaatsvinden. :silly:

selectiviteit is geen gevoeligheid ;)

Door gebrek aan preselectie gaat het dynamisch bereik al snel mis (door de blauwe paal bij de sluis)
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 15:12 #610077

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31620
Poohboot schreef :
Blijft nog de vraag over van TS
Wie heeft ervaring SDR ontvangers met een ontvangstbereik van 100Khz tot ongeveer 200Khz.
En wat hij daar dan wil beluisteren aan boord.

Ik dus,maar ik wil in dat gebeid niks ontvangen.....
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 15:18 #610079

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31620
Zeilzin schreef :
Waar ik het voor wil gebruiken is een 'vervanging' van mijn Lowe HF150 en Icom PCR1000. Het lijkt me leuk met SDR wat meer ervaring op te doen en de koude en of regenachtige dagen/avonden aan boord op wijze een plezierige invulling te geven.

Eventuele mogelijkheden zijn de ontvangst van Pinneberg, BBC, DRM, Navtex, Wefax, 137Mhz weersatellieten, Marifoonverkeer, ACARS, AIS enz.

Al met al dus een heerlijk potje rotzooien met draadjes enzo.... :)

IK heb dus de preselector van Lowe, PR-150, ervoor. Dan gaat het erg goed. Zonder preselector is het zeuren op kortegolf.
Valt in die zin dus tegen.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 16:05 #610087

  • Zeilvis
  • Zeilvis's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1385
Ik heb dus de preselector van Lowe, PR-150, ervoor. Dan gaat het erg goed. Zonder preselector is het zeuren op kortegolf.

Dat is alvast een bruikbare tip. Ik heb nog een PR150 op zolder staan, dus dat komt mooi uit.

Maakt het verschil in prijsklasse van bijvoorbeeld 25 en 200 Euro) nog verschil in de ontvangstkwaliteit?
Op mijn verzoek is mijn forumnaam veranderd van Zeilzin naar Zeilvis. Hierin zijn zeilen en duiken verbonden. Groeten uit Delfzijl, Evert
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 18:27 #610116

  • tkoning
  • tkoning's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 61
hallo

ik heb de elektor sdr ontvanger en preselector gebouwd.
leuk ding waar je met enige moeite wel weerkaartjes mee kunt ontvangen
Navtex is met dezelfde ontvanger ook mogelijk maar is mij nooit gelukt
frequentie bereik 200 kHz 25 mhz dus geen ais signalen

is in hobby prototype stadium blijven steken

dick
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 28 mrt 2015 19:20 #610126

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31620
Zeilzin schreef :
Ik heb dus de preselector van Lowe, PR-150, ervoor. Dan gaat het erg goed. Zonder preselector is het zeuren op kortegolf.

Dat is alvast een bruikbare tip. Ik heb nog een PR150 op zolder staan, dus dat komt mooi uit.

Maakt het verschil in prijsklasse van bijvoorbeeld 25 en 200 Euro) nog verschil in de ontvangstkwaliteit?

Nee, een SDR-RTL stick kost rond de 20-40 euri.

Hééél zuinig zijn op die PR-150,een kwalitatief hoogwaardig museumstuk! nooit weg doen. mazzelaar!
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Laatst bewerkt: 28 mrt 2015 19:22 door Calidris.
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 11 sept 2015 11:06 #660586

  • Woody130
  • Woody130's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1430
jieter schreef :
Ik ben nog bezig om de dAISy over de 3v3 UART te laten praten. Dan is de hele USB-host omweg niet nodig...

Ben je nog verder gekomen met het rechtstreeks communiceren met de dAisy, zonder de USB-omweg? Ik zag op de site van de maker dat hij nu ook een Auxiliary Serial Output heeft, voor mensen die geen usb willen gebruiken.

www.tindie.com/products/astuder/daisy-ais-receiver/
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 20 sept 2015 12:37 #664507

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31620
Eindelijk komen we ergens.

Uiteindelijk is het me gelukt om met de sdr-rtl usb stick rechtstreeks AIS te ontvangen op Android op Opencpn.

www.androidfilehost.com/?fid=23622183712468978

app-release.apk

Na wat ppm correcties is de ontvangst redelijk tot 10-14 mijl.
In opencpn kiezen voor UDP.
127.0.0.1
Poort 10110

Dit moet je ook instellen in de driver die je als 1e opstart.

Ik heb ook een driver app gevonden voor rechtstreekse ontvangst van 5 verschillende GPS systemen. Maar dat is meer voor de technonerds.

Wel leuk!
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 20 sept 2015 12:54 #664512

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31620
Voordeel Daisy ontvanger:
Betere gevoeligheid
Beter dynamisch bereik

Nadeel is dat het een één kanaals ontvanger is die snel wisselt. Hierdoor weet je zeker dat je data mist. Het kanaal wisselen gaat met 10msec. Dat is veel te langzaam. De ontvangerchip is ook geschikt voor trunking en kan dus 100-1000x sneller schakelen. 2 ontvanger chips is nog veel mooier.

Voordeel sdr-rtl stick:
Realtime 2 kanaals!
Enorm veel flexibeler toe te passen voor weerfax, weertelex offenbach/pinnenberg, SSB ontvangst etc. Wel met convertor.
www.vandijkenelektronica.nl/ma...270&products_id=3037
Altijd nog goedkoper dan "echte" ssb ontvanger.

Makkelijk te verkrijgen.
Goedkoop

Nadeel:
Niet zo frequentie zuiver, met modificatie op te lossen.
Oplossing:
www.rtl-sdr.com/tag/tcxo/

Matig gevoelig op vhf, wel op SSB.
Slecht dynamisch bereik op vhf.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Laatst bewerkt: 20 sept 2015 13:03 door Calidris.
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 20 sept 2015 15:50 #664543

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7181

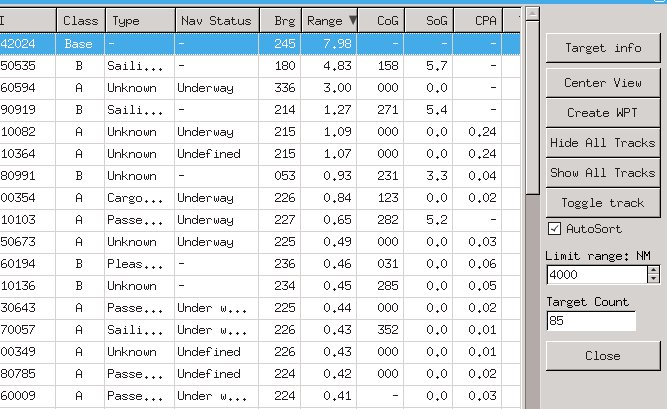

Heb mijn rtl-sdr nu een beetje draaiende. Het bereik houdt voor de meeste schepen op bij een mijl of 3-4. Met een uitzondering voor de AtoN Coastguard DenHelder die soms nog binnenkomt van 23 mijl. Dit is wel in de stad met niet echt vrij 'zicht'.
Om dit te bereiken heb ik wel mijn marifoon moeten hacken, en een aftakking gemaakt vanaf de DSC ontvanger. Dit na de antenne switch eerste bandfilters en eerste hf versterkertrap.
De usb verbinding is redelijk kritisch. De bandbreedte komt een beetje aan z'n grenzen denk ik.


Zo zondagmiddag laat is er niet veel vaart meer
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 20 sept 2015 16:30 #664555

3-4 mijl is echt te weinig op zee. Dan kun je dus al niks meer doen als ze in beeld komen.
Been there done that. Dont want the T Shirt!
Krijg er nog vlekken van in mn nek. Als ik terugdenk aan ineens 3 vijanden in beeld. Met zero options!
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 20 sept 2015 16:37 #664558

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31620
Ik heb de antenne op het dak direct op de rtl-sdr stick en zie t/m Urk, halverwege zuidelijk ijsselmeer, Medemblik etc.

Wat heel belangrijk is, is de ppm correctie toepassen op de frequentie. Die stick met 0,5ppm tcxo is wel van groot belang eigenlijk.
Ik ben blij dat ik nu een stand-alone oplossing heb. Dus niet via wifi uit een transponder of mux.
Voor mij is het gewicht van groot belang elke week, veel hardware toeters en bellen is dus geen optie.

Eerder schreef ik dat de gevoeligheid tegenviel, maar dat ligt voornamelijk aan de software decoder in windows en frequentie correctie denk ik.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Laatst bewerkt: 20 sept 2015 18:33 door Calidris.
Alleen ingelogde leden kunnen reageren.

SDR ontvanger [software defined Radio] 20 sept 2015 16:59 #664565

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7181
De ppm is komt inderdaad nogal nauw. zeker als je gelijktijdig twee kanalen wil ontvangen.
Ben wat wezen spelen met een automatische frequentie correctie maar dat werkt nog niet optimaal. (wel een beetje) Mijn idee was om van beide kanalen naar het percentage correct ontvangen berichten te kijken en aan de hand daarvan de ppm te corrigeren.
Maar dit verdient nog wat verbetering.

Bij linux wordt er een rtl_test programma meegeleverd. met de -p optie is gemakkelijk de groffe ppm te meten.
Laatst bewerkt: 20 sept 2015 17:01 door rooiedirk.
Alleen ingelogde leden kunnen reageren.
  • Pagina:
  • 1
  • 2
Tijd voor maken pagina: 0.167 seconden
Gemaakt door Kunena




© Zeilersforum.nl
